드라이브 백플레인 커넥터

이 섹션을 참조하여 드라이브 백플레인에서 커넥터를 찾으십시오.

이 서버에서는 2가지 유형의 드라이브 백플레인이 지원됩니다.

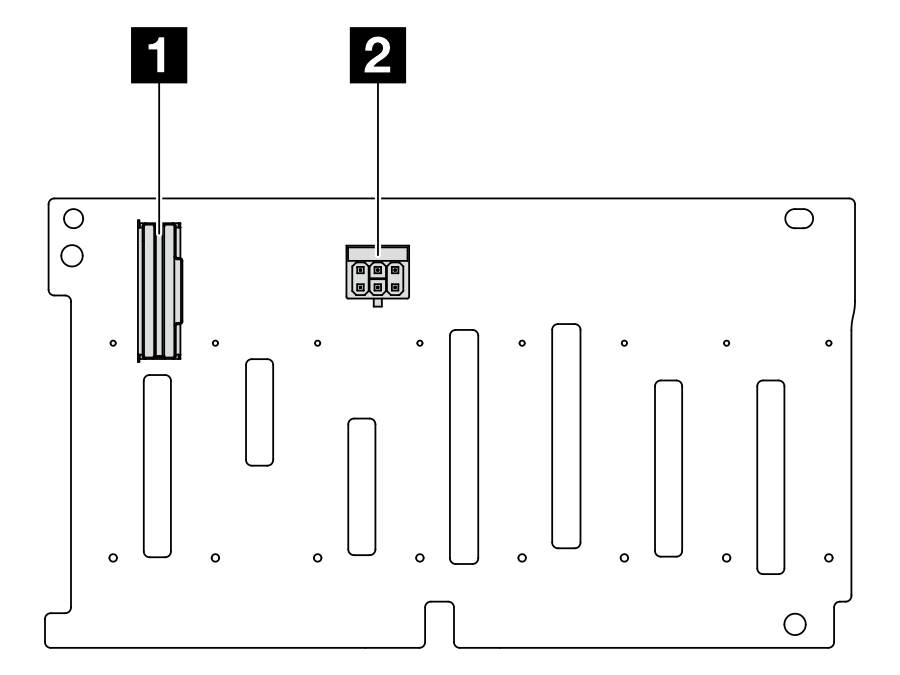

8 x 2.5" SAS/SATA 앞면 백플레인​



1 SAS 커넥터2 전원 커넥터

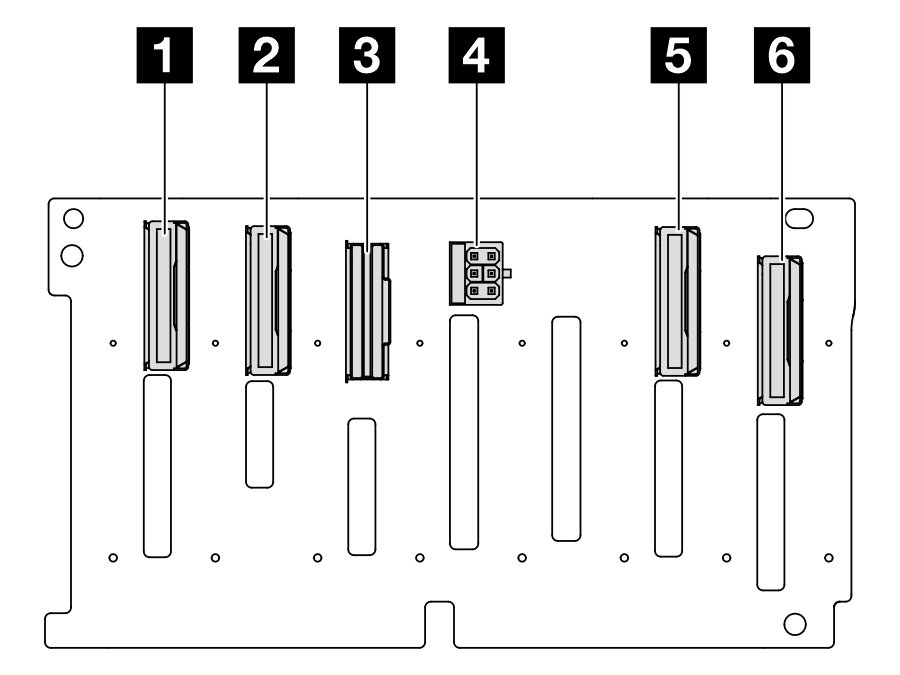

8 x 2.5" AnyBay 앞면 백플레인​



1 NVMe 6-7 커넥터2 NVMe 4-5 커넥터
3 SAS 커넥터4 전원 커넥터
5 NVMe 2-3 커넥터6 NVMe 0-1 커넥터

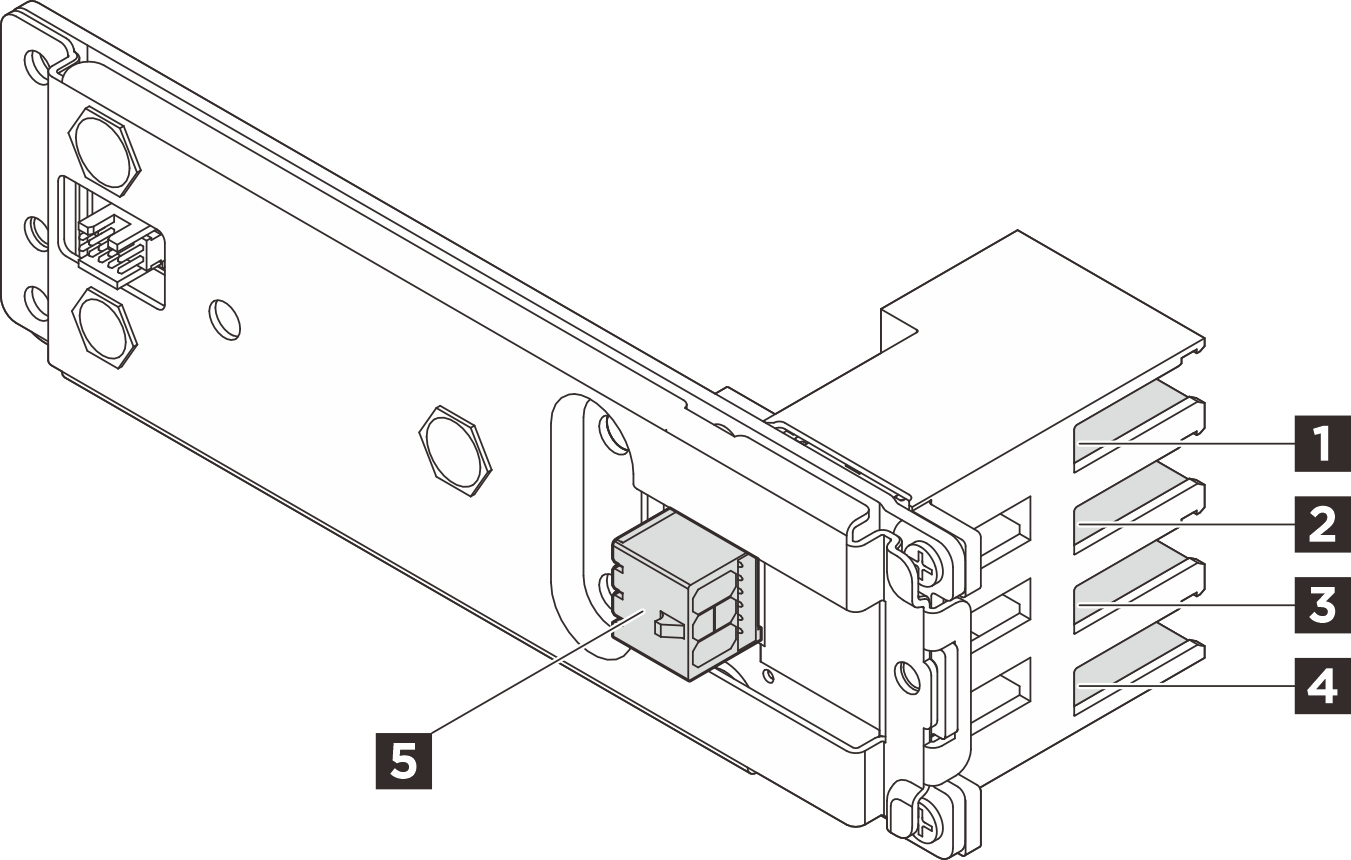

E3.S 드라이브 백플레인​



1 베이 02 베이 1
3 베이 24 베이 3
5 전원 커넥터

뒷면 M.2 부트 어댑터​



1 신호 커넥터2 전원 커넥터
