ติดตั้งอะแดปเตอร์บูต M.2
ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งอะแดปเตอร์บูต M.2
เกี่ยวกับงานนี้
ข้อควรสนใจ
- อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
- นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต
ขั้นตอน
- ติดตั้งอะแดปเตอร์บูต M.2

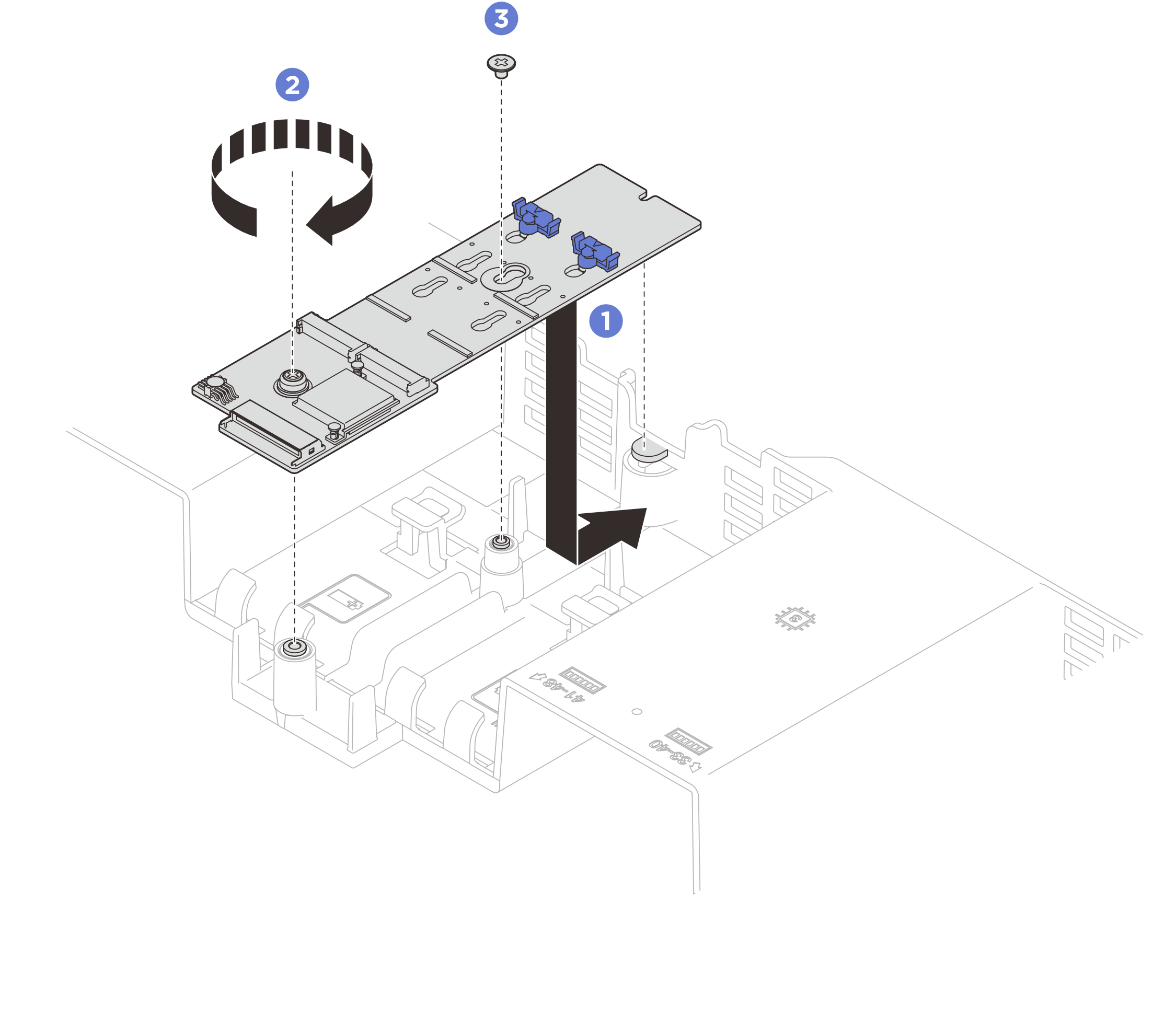

วางอะแดปเตอร์บูต M.2 ลงในแผ่นกันลมด้านหน้า จากนั้น เลื่อนอะแดปเตอร์บูต M.2 ไปข้างหน้าจนกว่าจะเข้าที่
ติดตั้งสกรูที่ยึดส่วนปลายของอะแดปเตอร์บูต M.2 เข้ากับแผ่นกั้นลมด้านหน้า
ติดตั้งสกรูที่ยึดตรงกลางของอะแดปเตอร์บูต M.2 เข้ากับแผ่นกั้นลมด้านหน้ารูปที่ 1. การติดตั้งอะแดปเตอร์บูต M.2
- เชื่อมต่อสาย M.2 เข้ากับอะแดปเตอร์บูต M.2
- เชื่อมต่อสายเข้ากับอะแดปเตอร์บูต M.2
- เกี่ยวตัวเก็บสายบนสายเข้ากับขั้วต่อรูปที่ 2. การเชื่อมต่อสายอะแดปเตอร์บูต M.2
หลังจากดำเนินการเสร็จ
- ติดตั้งไดรฟ์ M.2 อีกครั้ง ดู ติดตั้งไดรฟ์ M.2
- ติดตั้งฝาครอบด้านบนด้านหน้ากลับเข้าที่ โปรดดู ติดตั้งฝาครอบด้านบนด้านหน้า
- ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
