安装 M.2 引导适配器

按照本节中的说明安装 M.2 引导适配器。

过程

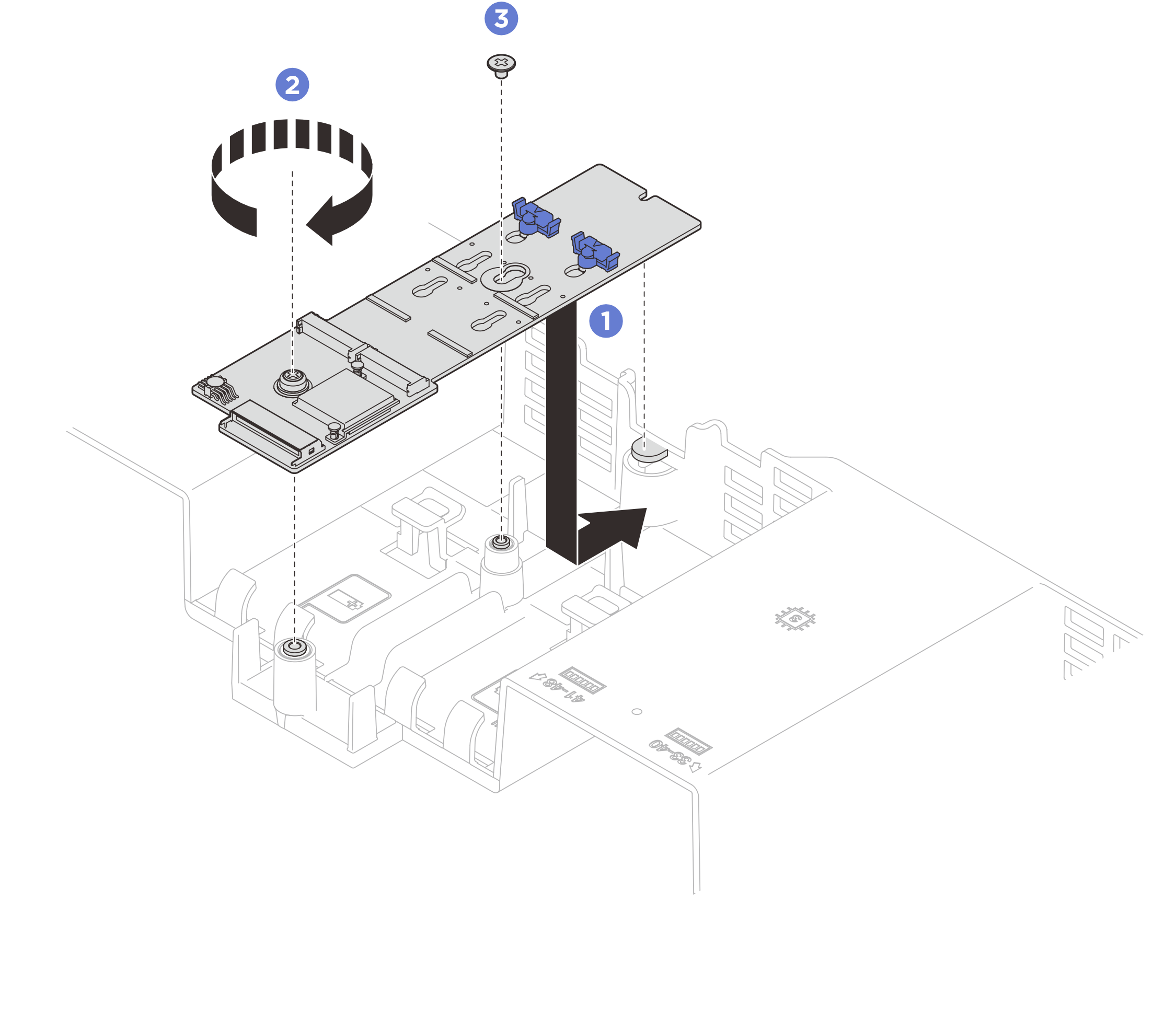

1. 安装 M.2 引导适配器。
   1. 将 M.2 引导适配器向下放入正面导风罩中；然后，向前滑动 M.2 引导适配器，直至其固定到位。
   2. 安装将 M.2 引导适配器末端固定到正面导风罩的螺钉
   3. 安装将 M.2 引导适配器中部固定到正面导风罩的螺钉。
      图 1. 安装 M.2 引导适配器

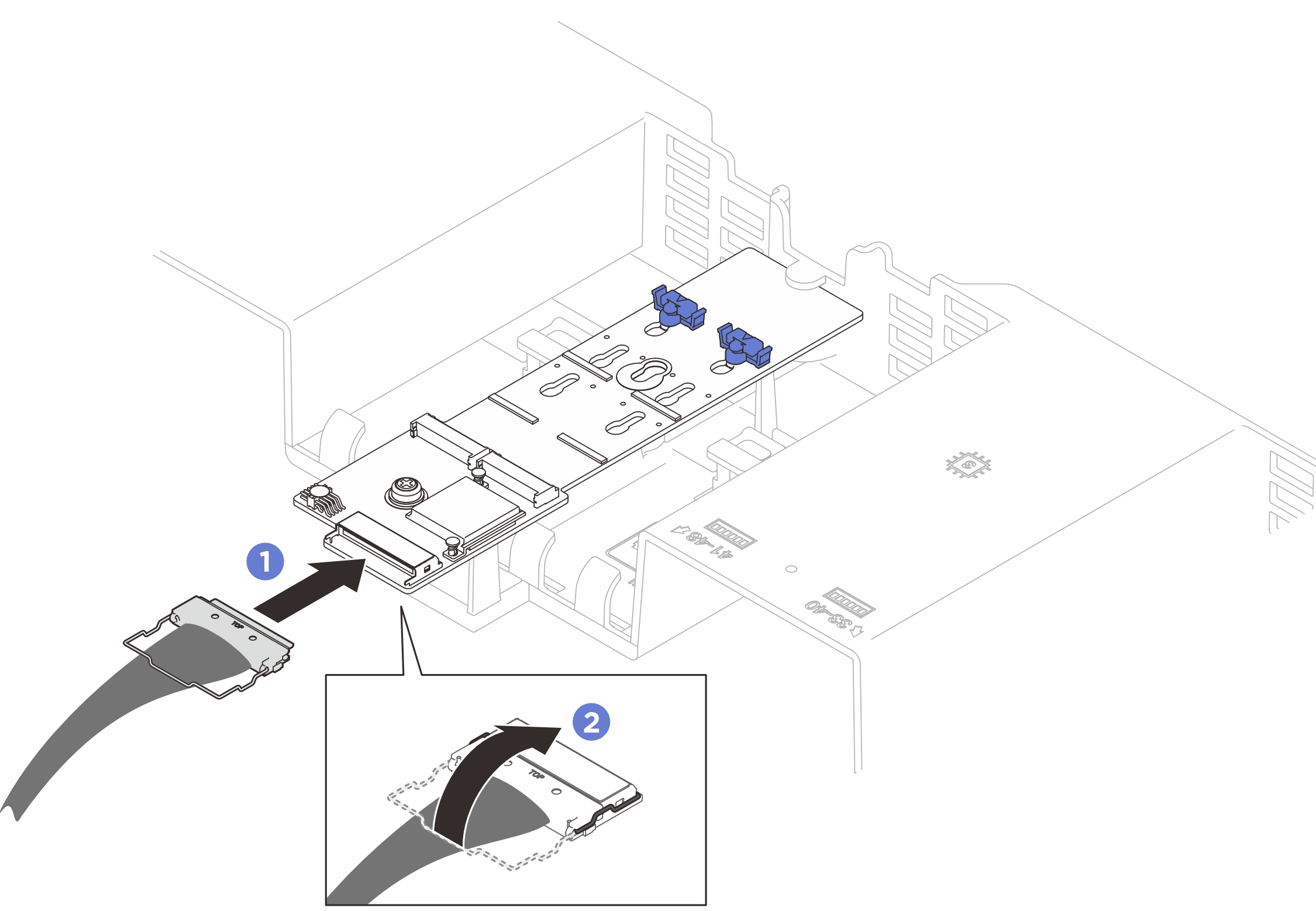

2. 将 M.2 线缆连接到 M.2 引导适配器。
   • 将线缆连接到 M.2 引导适配器。
   • 将线缆上的丝架挂到接口上。
     图 2. M.2 引导适配器线缆连接


3. 将 M.2 线缆连接到主板组合件上的 M.2 电源接口和信号接口。请参阅内部 M.2 引导适配器线缆布放了解更多详细信息。
