M.2-Bootadapter installieren
Führen Sie die Anweisungen in diesem Abschnitt aus, um den M.2-Bootadapter zu installieren.
Zu dieser Aufgabe
Achtung
- Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
- Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
Vorgehensweise
- Installieren Sie den M.2-Bootadapter.

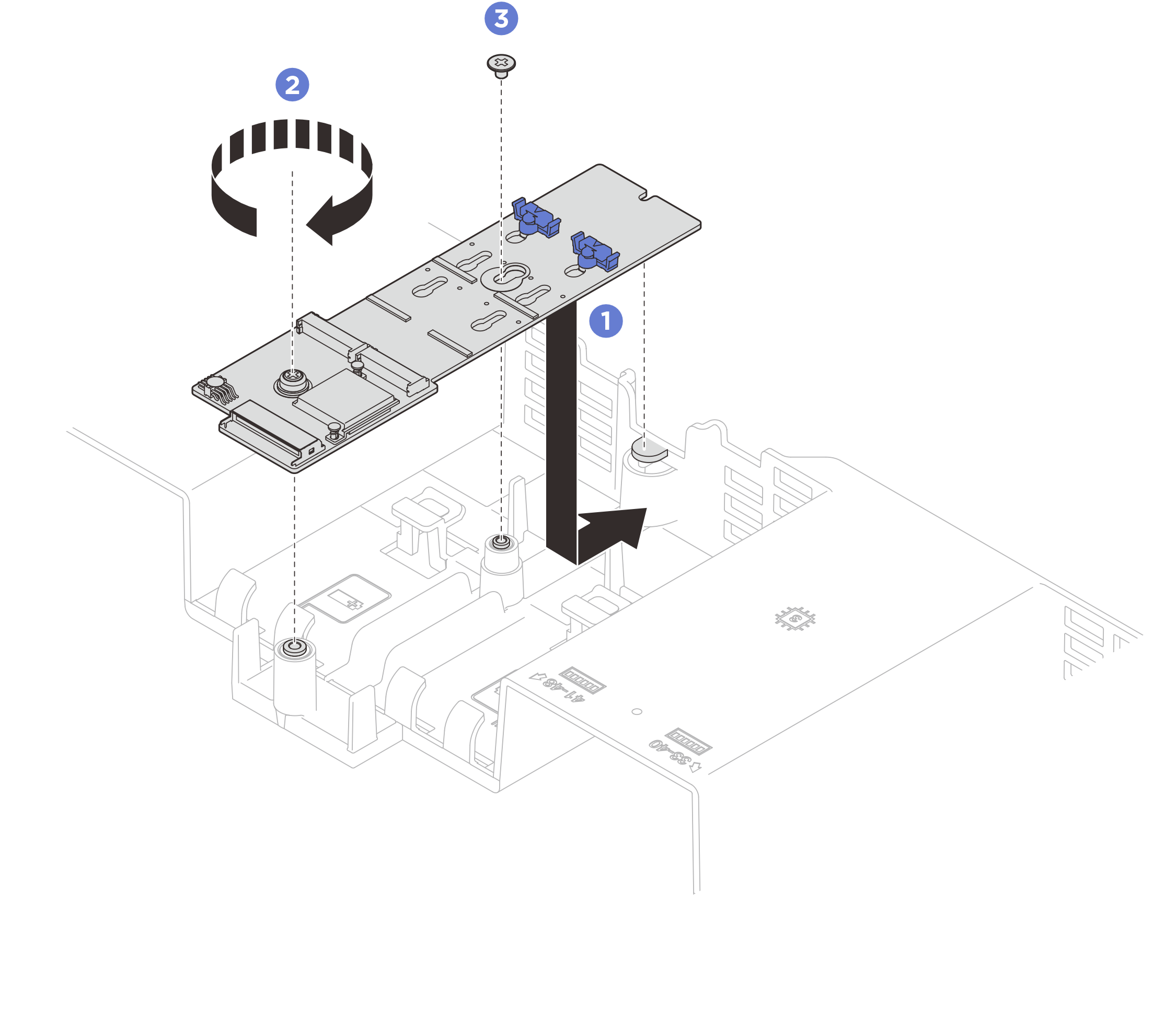

Senken Sie den M.2-Bootadapter in die vordere Luftführung ab. Schieben Sie den M.2-Bootadapter dann nach vorne, bis er richtig sitzt.
Setzen Sie die Schraube ein, mit der das Ende des M.2-Adapters an der vorderen Luftführung befestigt wird.
Setzen Sie die Schraube ein, die die Mitte des M.2-Bootadapters an der vorderen Luftführung sichert.Abbildung 1. Installation des M.2-Bootadapters
- Schließen Sie das M.2-Kabel an den M.2-Bootadapter an.
- Schließen Sie das Kabel am M.2-Bootadapter an.
- Haken Sie den Bügel am Kabel am Anschluss ein.Abbildung 2. Kabelverbindung des M.2-Bootadapters
Nach dieser Aufgabe
- Installieren Sie die M.2-Laufwerke wieder. Siehe M.2-Laufwerk installieren.
- Bringen Sie die vordere obere Abdeckung wieder an. Siehe Vordere obere Abdeckung installieren.
- Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
