Instalar o adaptador de inicialização M.2

Siga as instruções nesta seção para instalar o adaptador de inicialização M.2.

Procedimento

1. Instale o adaptador de inicialização M.2.
   1. Abaixe o adaptador de inicialização M.2 no defletor de ar frontal. Em seguida, deslize o adaptador de inicialização M.2 para frente até que ele seja encaixado no lugar.
   2. Instale o parafuso que prende a extremidade do adaptador de inicialização M.2 no defletor de ar frontal
   3. Instale o parafuso que prende o meio do adaptador de inicialização M.2 no defletor de ar frontal.

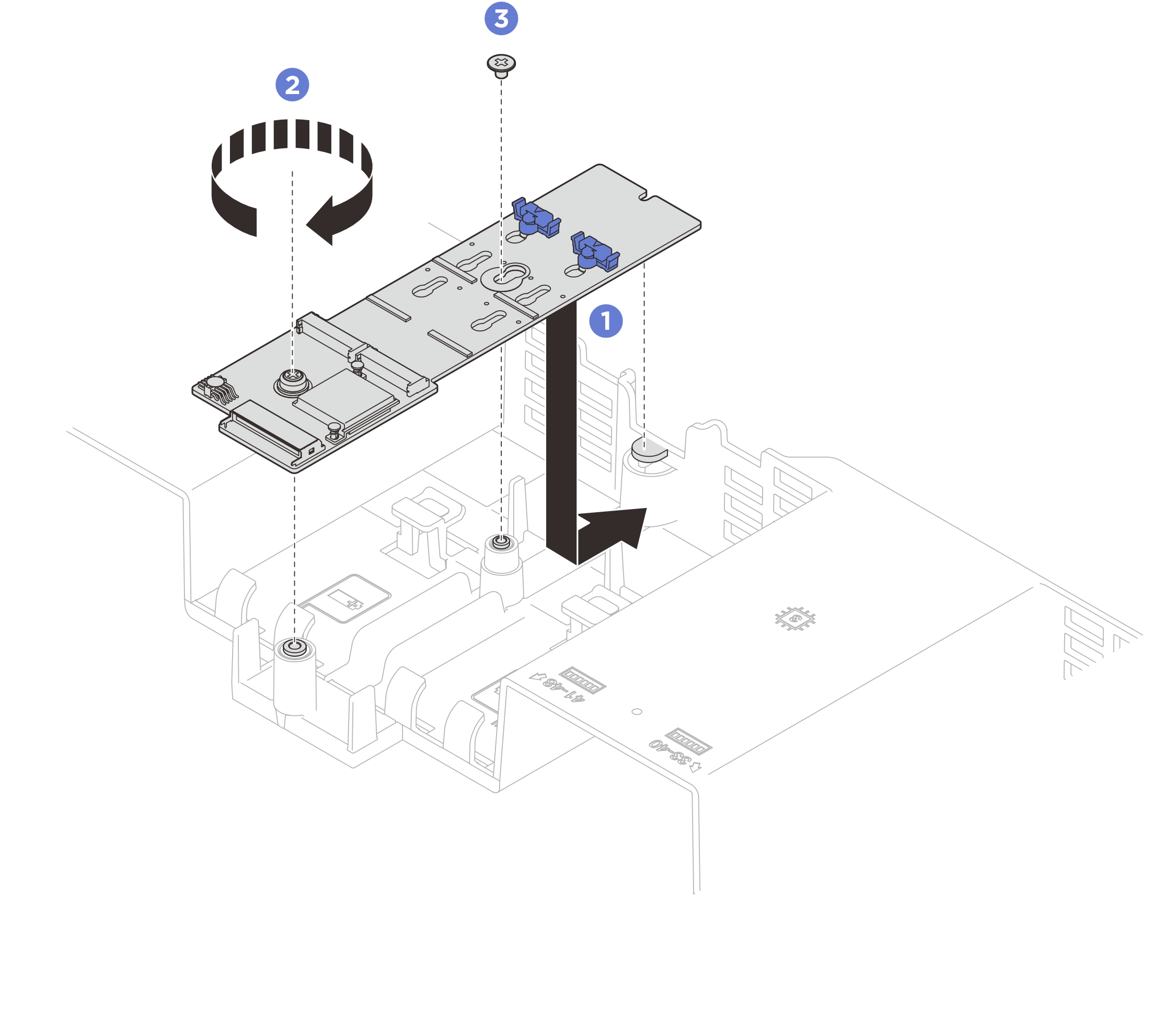

      Figura 1. Instalação do adaptador de inicialização M.2


2. Conecte o cabo M.2 ao adaptador de inicialização M.2.
   • Conecte o cabo ao adaptador de inicialização M.2.
   • Encaixe a presilha no cabo no conector.
     Figura 2. Conexão de cabos do adaptador de inicialização M.2


3. Conecte os cabos M.2 ao conector de energia M.2 e ao conector de sinal no conjunto de placa-mãe. Consulte Roteamento de cabos do adaptador de inicialização M.2 interno para obter mais detalhes.
