Remover o adaptador de inicialização M.2

Siga as instruções nesta seção para remover o adaptador de inicialização M.2.

Sobre esta tarefa

Atenção

Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.
Se o servidor estiver instalado em um rack, remova-o do rack. Consulte Remover o servidor dos trilhos.
Antes de remover ou fazer mudanças nas unidades, nos controladores de unidades (incluindo controladores integrados no conjunto de placa-mãe), nos backplanes de unidade ou nos cabos de unidades, faça backup de todos os dados importantes armazenados nessas unidades.

Procedimento

Faça as preparações para essa tarefa.
1. Remova a tampa superior frontal. Consulte Remover a tampa superior frontal.
2. Remova todas as unidades M.2. Consulte Remover uma unidade M.2.
Desconecte os cabos do adaptador de inicialização M.2 do conjunto da placa-mãe.
Desconecte o cabo M.2 do adaptador de inicialização M.2.
1. Desencaixe a presilha no cabo do conector.
2. Desconecte o cabo do adaptador de inicialização M.2.
  Figura 1. Desconexão de cabos do adaptador de inicialização M.2
Remova o adaptador de inicialização M.2.
1. Remova o parafuso que prende o meio do adaptador de inicialização M.2 no defletor de ar frontal.
2. Remova o parafuso que prende a extremidade do adaptador de inicialização M.2 no defletor de ar frontal
3. Deslize o adaptador de inicialização M.2 para trás e retire-o do defletor de ar frontal.

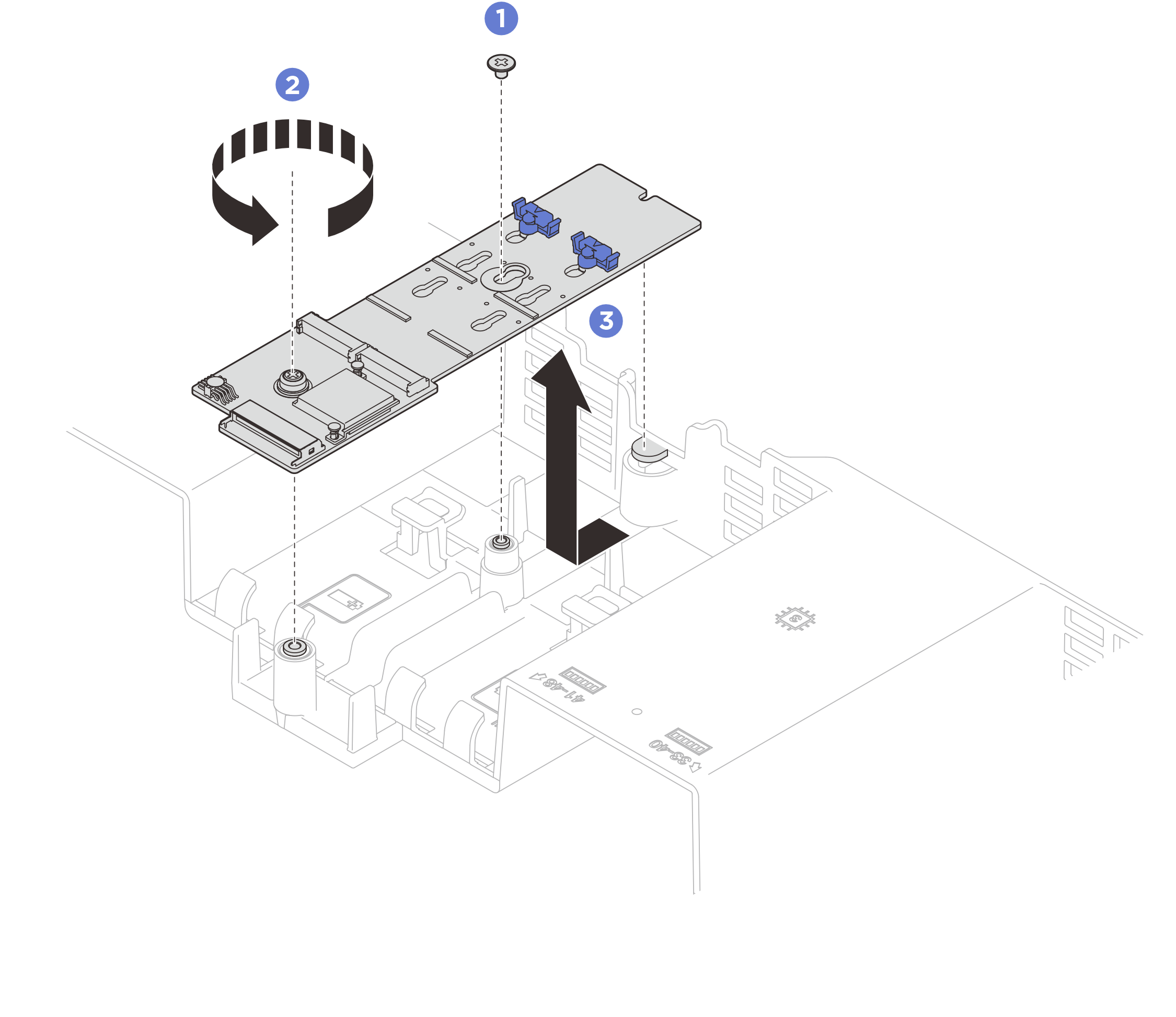

  Figura 2. Remoção do adaptador de inicialização M.2

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
