Снятие адаптера загрузки M.2
Следуйте инструкциям в этом разделе, чтобы снять адаптер загрузки M.2.
Об этой задаче
Внимание
- Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
- Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.
- Если сервер установлен в стойку, извлеките его оттуда. См. раздел Снятие сервера с направляющих.
- Перед снятием дисков, контроллеров дисков (включая контроллеры, встроенные в блок материнской платы), объединительных панелей дисков и кабелей дисков или внесением в них изменений создайте резервную копию всех важных данных, хранящихся на дисках.
Процедура

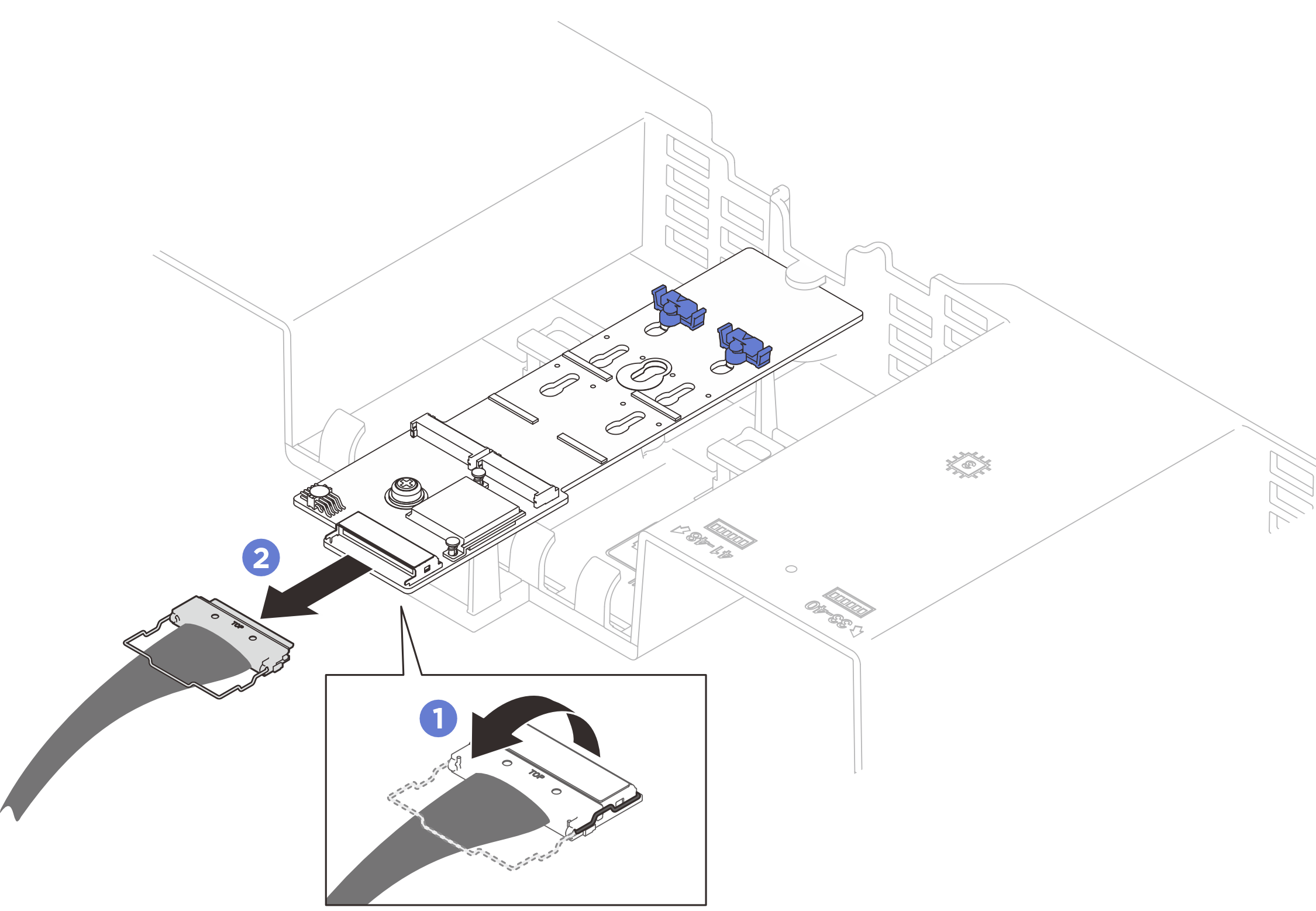

- Отключите кабель M.2 от адаптера загрузки M.2.
Отсоедините металлическую ручку на кабеле от разъема.
Отсоедините кабель от адаптера загрузки M.2.Рис. 1. Отключение кабеля адаптера загрузки M.2

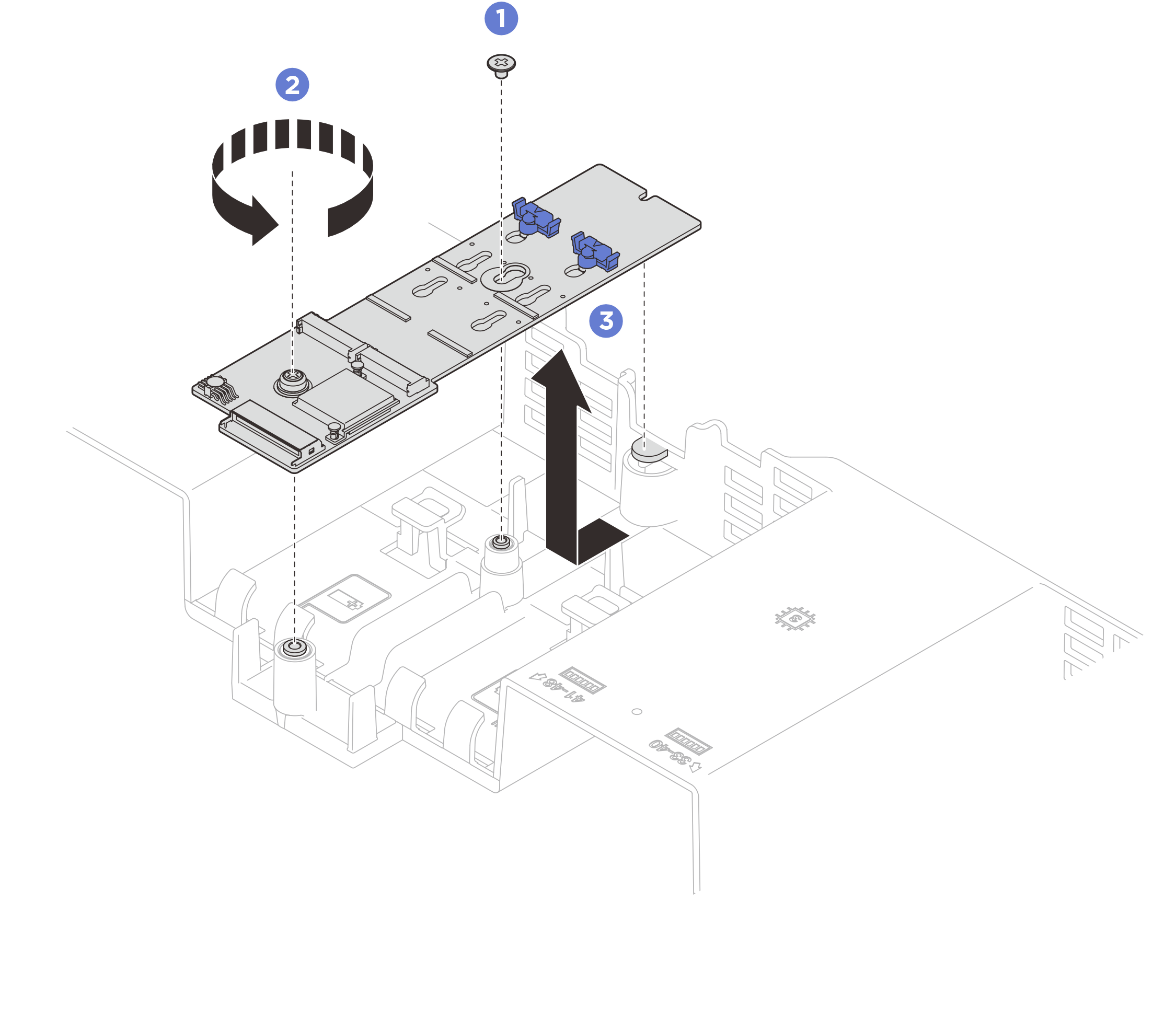

- Снимите адаптер загрузки M.2.
- Отверните винт, которым середина адаптера загрузки M.2 крепится к переднему дефлектору.
- Отверните винт, которым конец адаптера загрузки M.2 крепится к переднему дефлектору.
Переместите адаптер загрузки M.2 назад и снимите его с переднего дефлектора.Рис. 2. Снятие адаптера загрузки M.2
После завершения
При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
