M.2 ブート・アダプターの取り外し
M.2 ブート・アダプターを取り外すには、このセクションの説明に従ってください。
このタスクについて
重要
- 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
- サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。
- サーバーをラックに取り付けている場合は、ラックから取り外します。レールからサーバーを取り外すを参照してください。
- ドライブ、ドライブ・コントローラー (システム・ボード・アセンブリーに組み込まれたコントローラーを含む)、ドライブ・バックプレーン、またはドライブ・ケーブルを取り外す、あるいは変更する前に、ドライブに保管されているすべての重要なデータのバックアップを取ってください。
手順
- M.2 ケーブルを M.2 ブート・アダプターから取り外します。
コネクターからケーブルのワイヤー・ベイルを外します。
ケーブルを M.2 ブート・アダプターから切り離します。図 1. M.2 ブート・アダプターのケーブルの取り外し

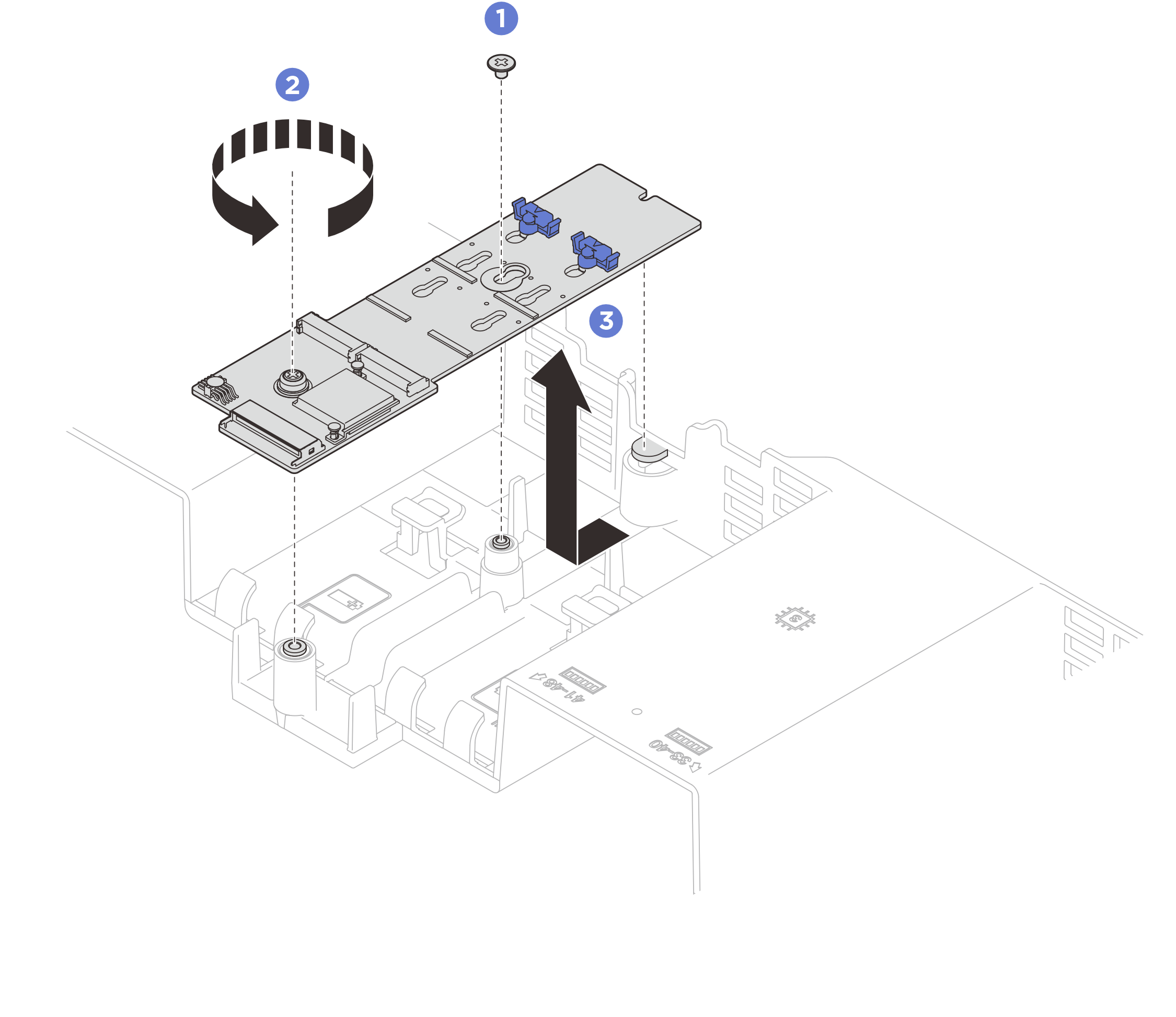

- M.2 ブート・アダプターを取り外します。
- M.2 ブート・アダプターの中央を前面エアー・バッフルに固定しているねじを取り外します。
- M.2 ブート・アダプターの端を前面エアー・バッフルに固定しているねじを取り外します。
M.2 ブート・アダプターを後方にスライドさせ、持ち上げて前面エアー・バッフルから取り出します。図 2. M.2 ブート・アダプターの取り外し
完了したら
コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
