Extracción del adaptador de arranque M.2.
Siga las instrucciones que aparecen en esta sección para quitar el adaptador de arranque M.2.
Acerca de esta tarea
Atención
- Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
- Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
- Si el servidor está instalado en un bastidor, quítelo del bastidor. Consulte Extracción del servidor de los rieles.
- Antes de quitar o hacer cambios a las unidades, los controladores de las unidades (incluidos los controladores que están integrados en el conjunto de la placa del sistema), las placas posteriores de la unidad o los cables de la unidad, realice una copia de seguridad de todos los datos importantes que se encuentran almacenados en las unidades.
Procedimiento

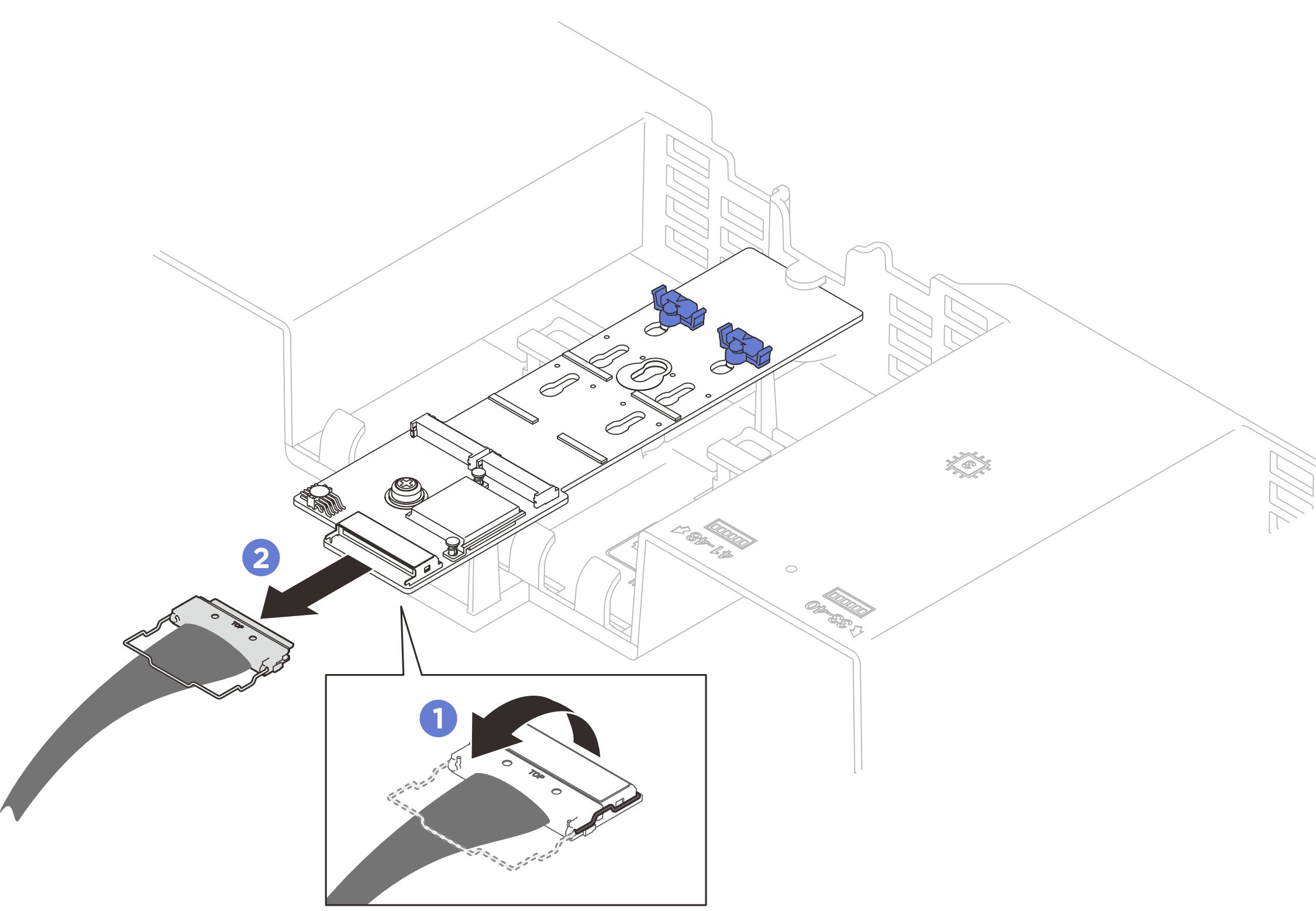

- Desconecte el cable M.2 del adaptador de arranque M.2.
Desenganche la barra del cable del conector.
Desconecte el cable del adaptador de arranque M.2.Figura 1. Desconexión de los cables del adaptador de arranque M.2

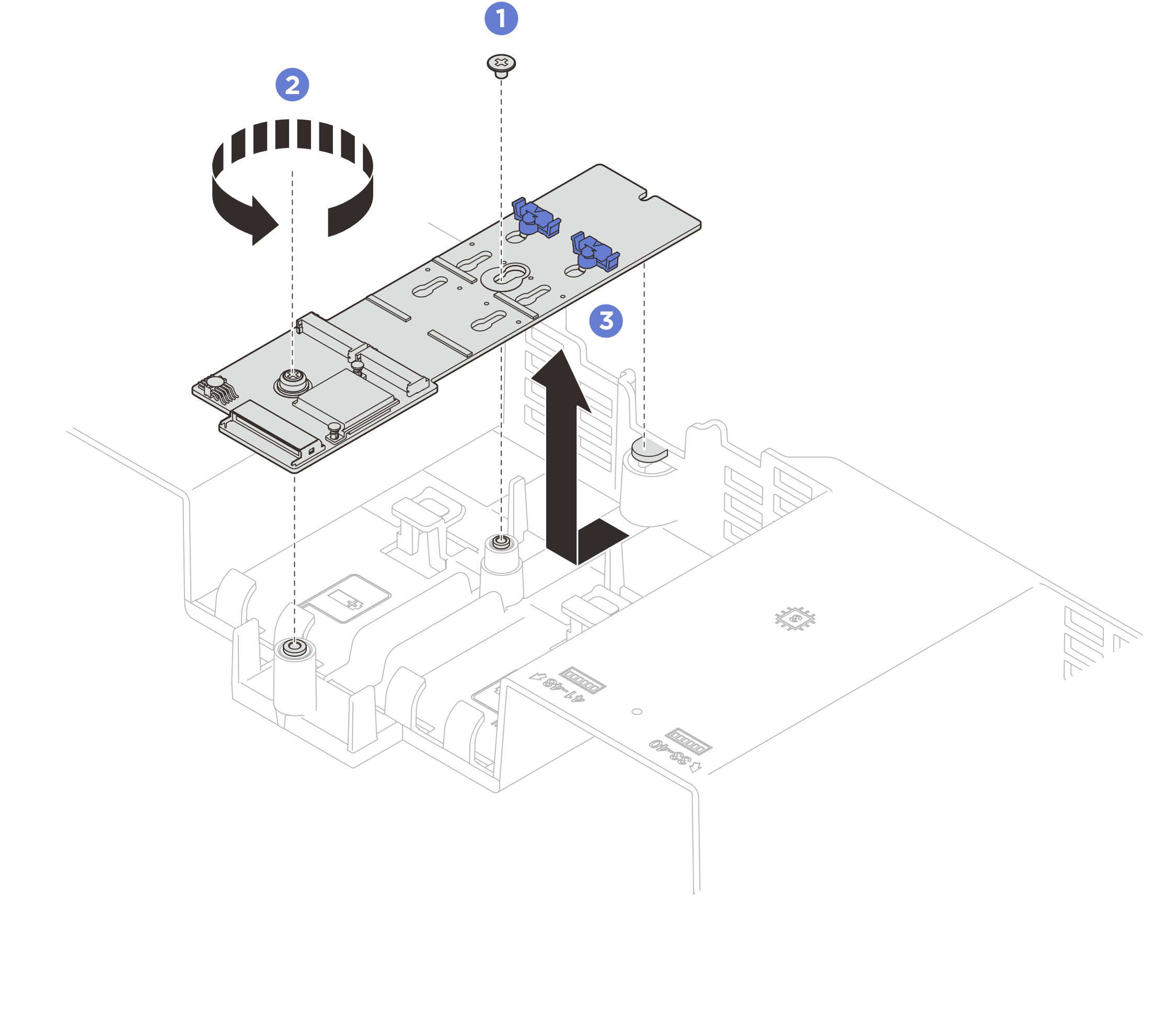

- Extraiga el adaptador de arranque M.2.
- Quite el tornillo que fija la parte central del adaptador de arranque M.2 al deflector de aire frontal.
- Quite el tornillo que fija el extremo del adaptador de arranque M.2 al deflector de aire frontal.
Deslice el adaptador de arranque M.2 hacia atrás y levántelo para quitarlo del deflector de aire frontal.Figura 2. Extracción del adaptador de arranque M.2
Después de finalizar
Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
Video de demostración
