Instalación de una unidad M.2

Siga las instrucciones que aparecen en esta sección para instalar una unidad M.2.

Procedimiento

1. Si es necesario, ajuste el elemento de sujeción del adaptador de arranque M.2 para acomodar el tamaño particular de la unidad M.2 que desea instalar. Consulte Ajuste de un elemento de sujeción en el adaptador de arranque M.2.
2. Ubique el conector en el adaptador de arranque M.2.
   Nota

   • El aspecto del adaptador de arranque M.2 puede ser diferente de la ilustración.
   • Instale primero la unidad M.2 en la ranura 0.

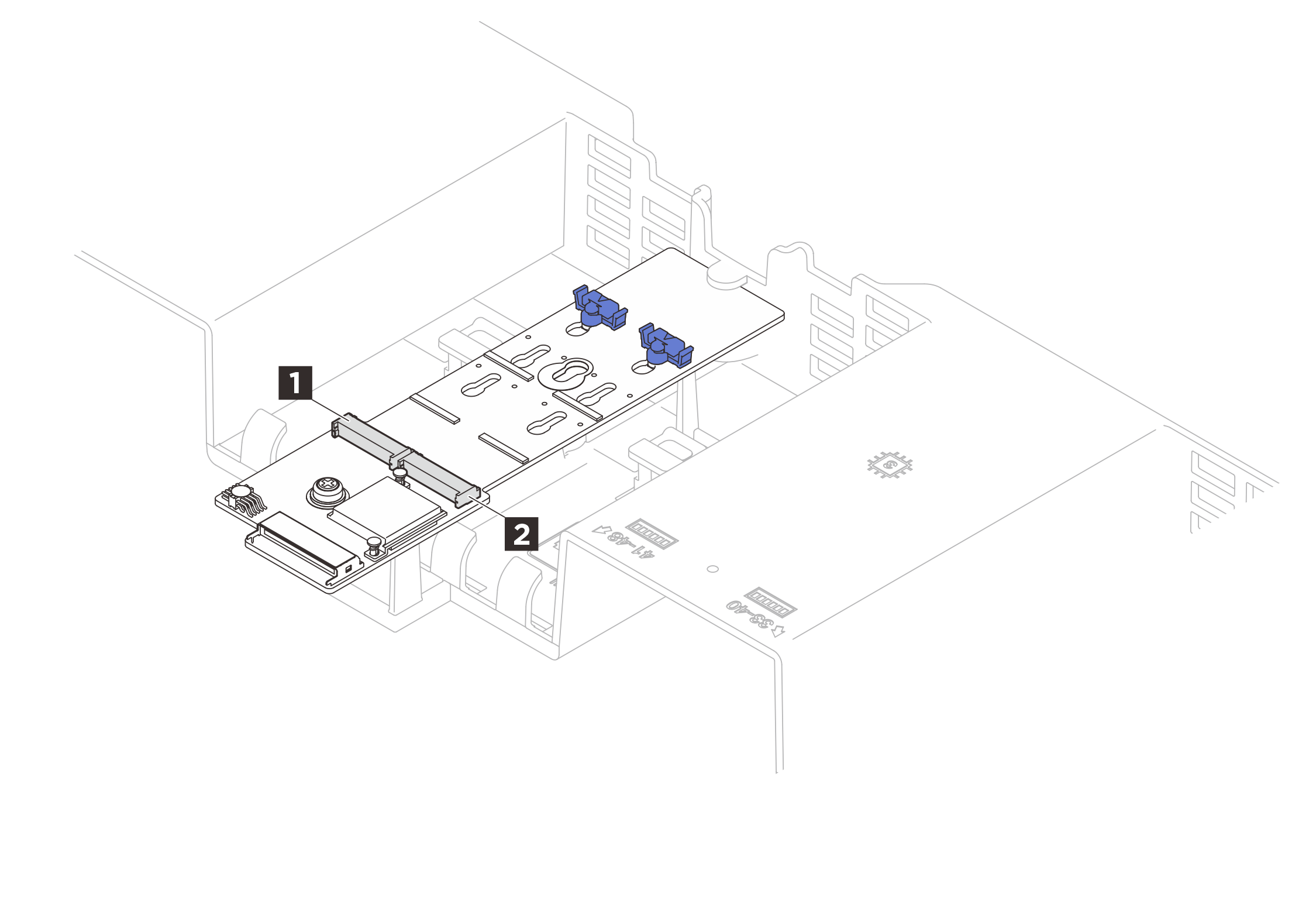

   Figura 1. Ranuras de unidad M.2



   1 Ranura 1

   2 Ranura 0

3. Instale la unidad M.2.
   1. Sostenga la unidad M.2 en un ángulo e insértela en la ranura M.2.
   2. Baje la unidad M.2.
   3. Deslice el elemento de sujeción hacia la unidad M.2 para fijarla en su lugar.

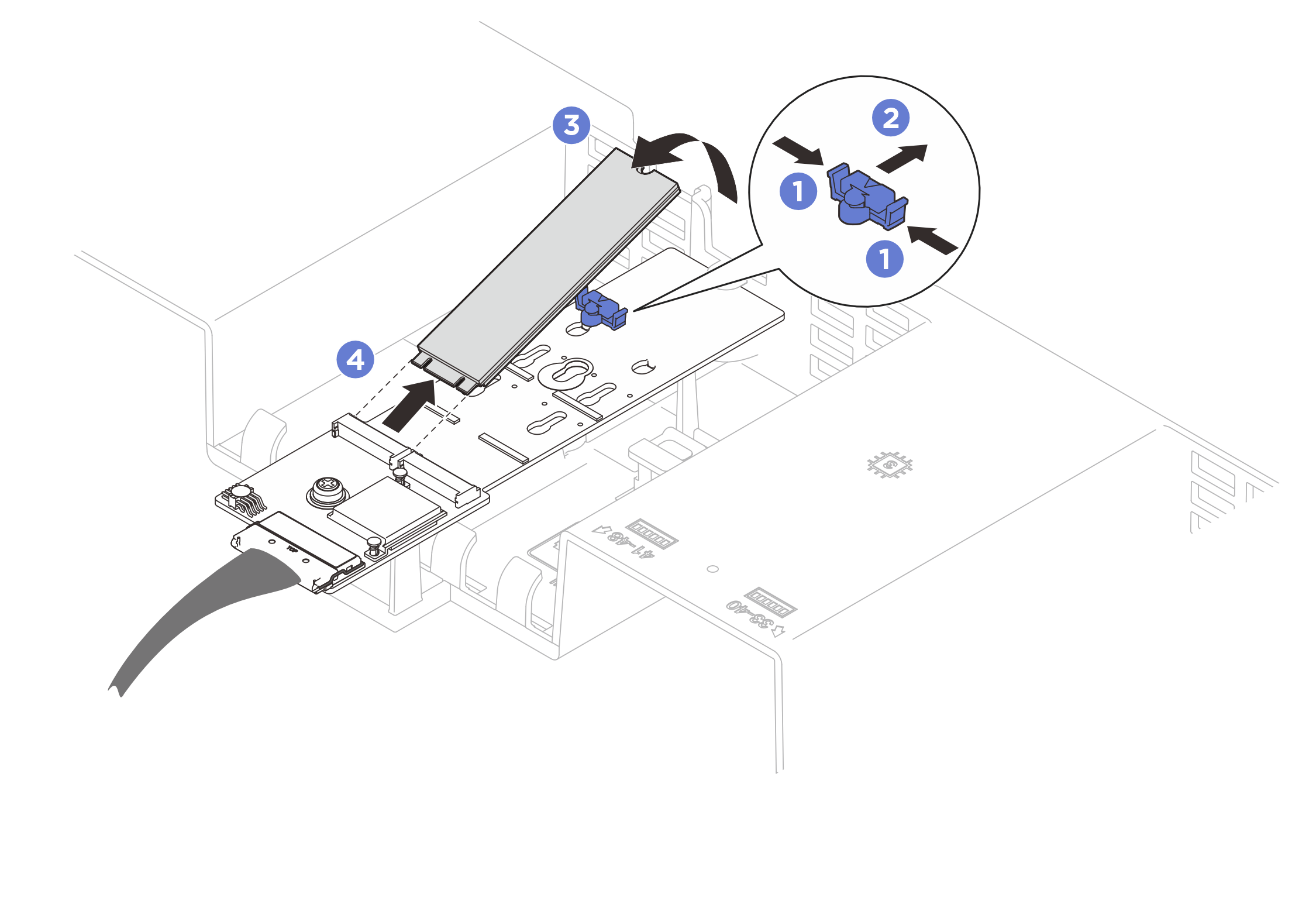

      Figura 2. Instalación de la unidad M.2
