Installation d'une unité M.2

Suivez les instructions de cette section pour l’installation d’une unité M.2.

Procédure

1. Si nécessaire, ajustez le dispositif de retenue sur l’adaptateur d’amorçage M.2 afin de l’adapter à la taille spécifique de la nouvelle unité M.2 que vous souhaitez installer. Voir Ajustement d’un dispositif de retenue sur l’adaptateur d’amorçage M.2.
2. Localisez le connecteur sur l’adaptateur d’amorçage M.2.
   Remarque

   • L’adaptateur d’amorçage M.2 peut ne pas ressembler à celui de l’illustration.
   • Installez d’abord l’unité M.2 dans l’emplacement 0.

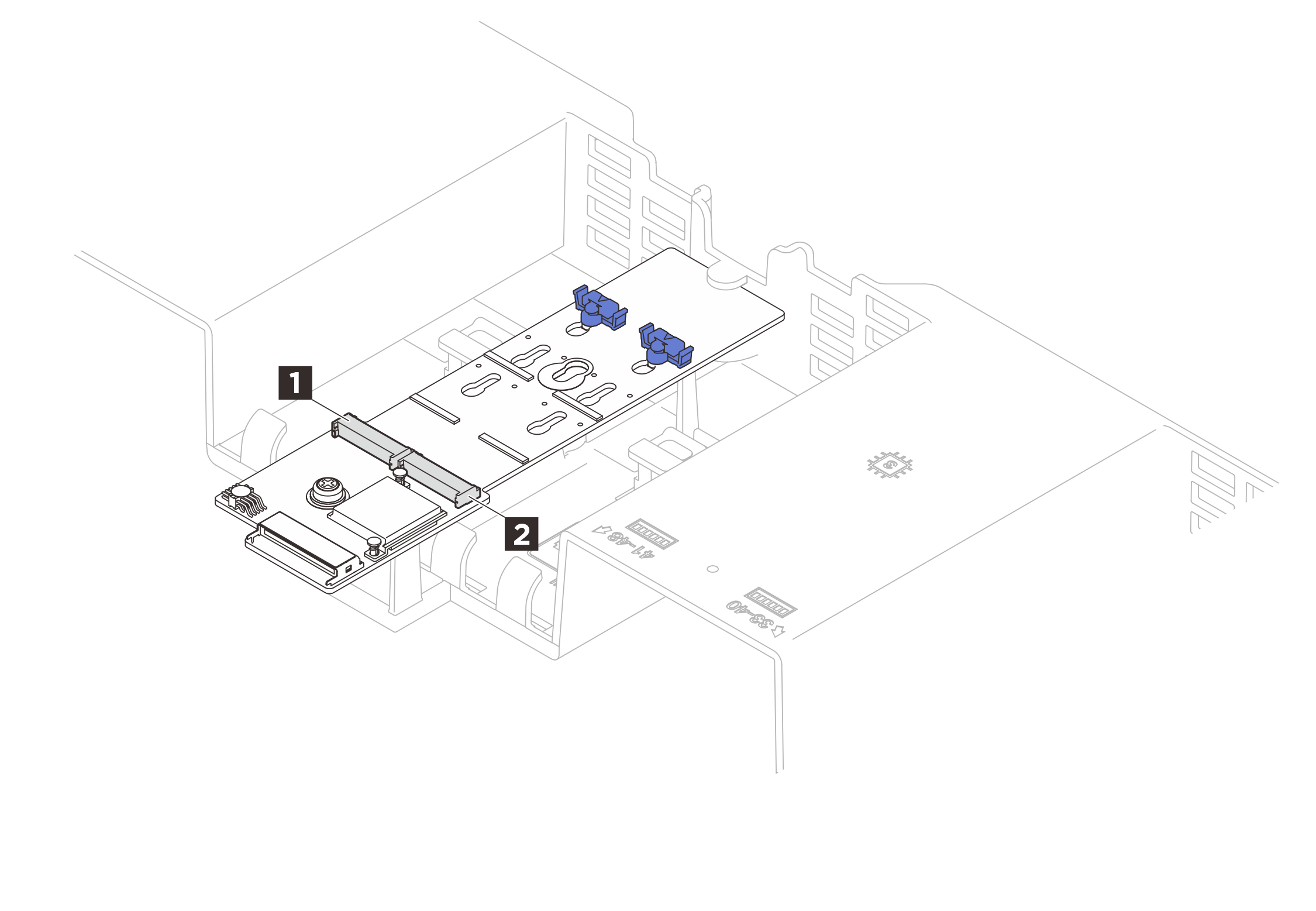

   Figure 1. Emplacements des unités M.2



   1 Emplacement 1

   2 Emplacement 0

3. Installez l'unité M.2.
   1. Tenez l’unité M.2 selon un angle et insérez-la dans l’emplacement M.2.
   2. Abaissez l’unité M.2.
   3. Faites glisser le système de retenue vers l’unité M.2 pour le fixer.
      Figure 2. Installation d’une unité M.2
