Установка диска M.2

Следуйте инструкциям в этом разделе, чтобы установить диск M.2.

Процедура

1. При необходимости отрегулируйте фиксатор на адаптере загрузки M.2 в соответствии с конкретным размером диска M.2, который вы хотите установить. См. раздел Регулировка положения фиксатора на адаптере загрузки M.2.
2. Найдите разъем на адаптере загрузки M.2.
   Прим.

   • Адаптер загрузки M.2 может выглядеть иначе, чем показано на рисунке.
   • Сначала установите диск M.2 в гнездо 0.

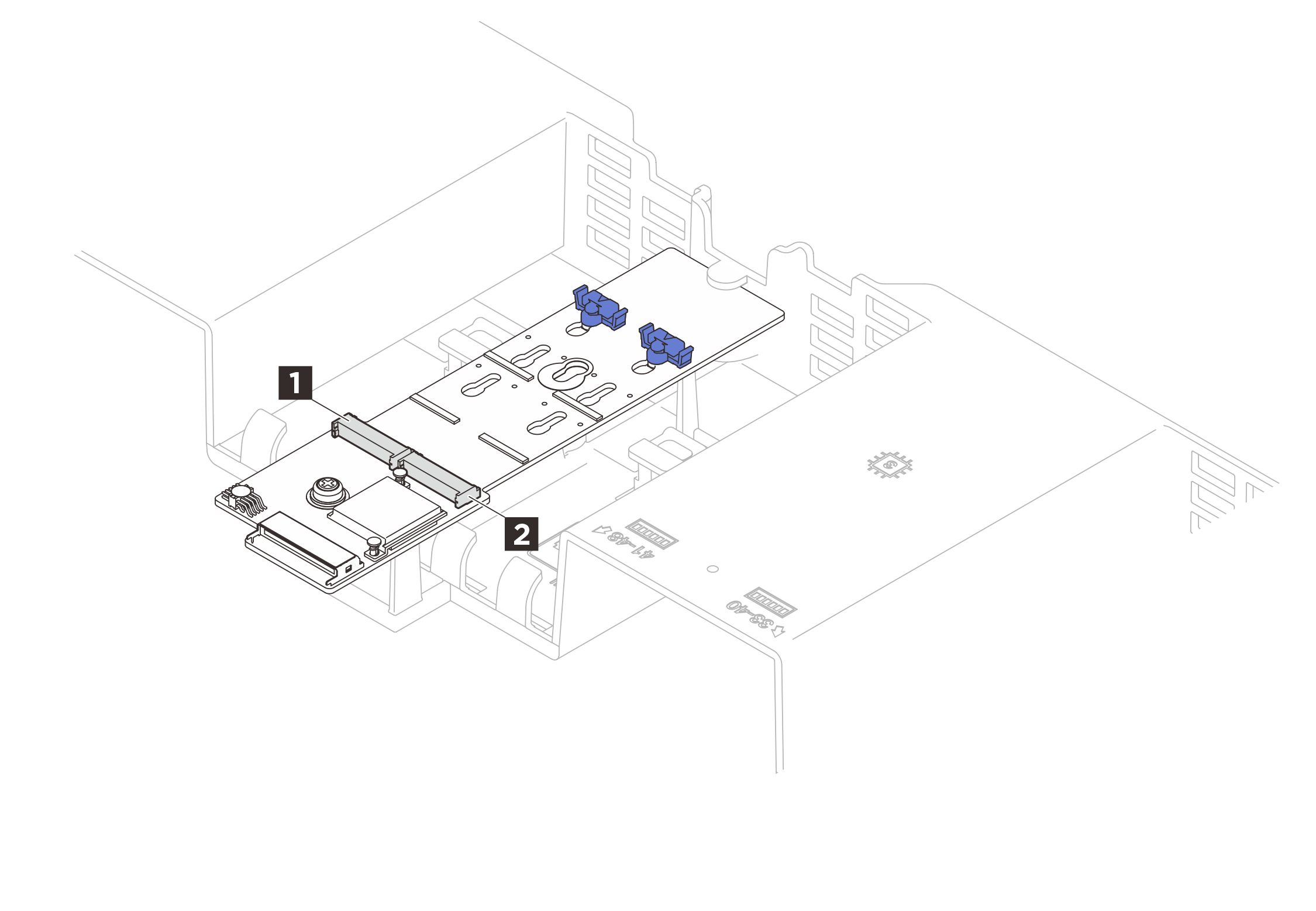

   Рис. 1. Гнезда для диска M.2



   1 Гнездо 1

   2 Гнездо 0

3. Установите диск M.2.
   1. Удерживая диск M.2 под углом, вставьте его в разъем M.2.
   2. Опустите диск M.2.
   3. Переместите фиксатор вперед, чтобы зафиксировать диск M.2 на месте.

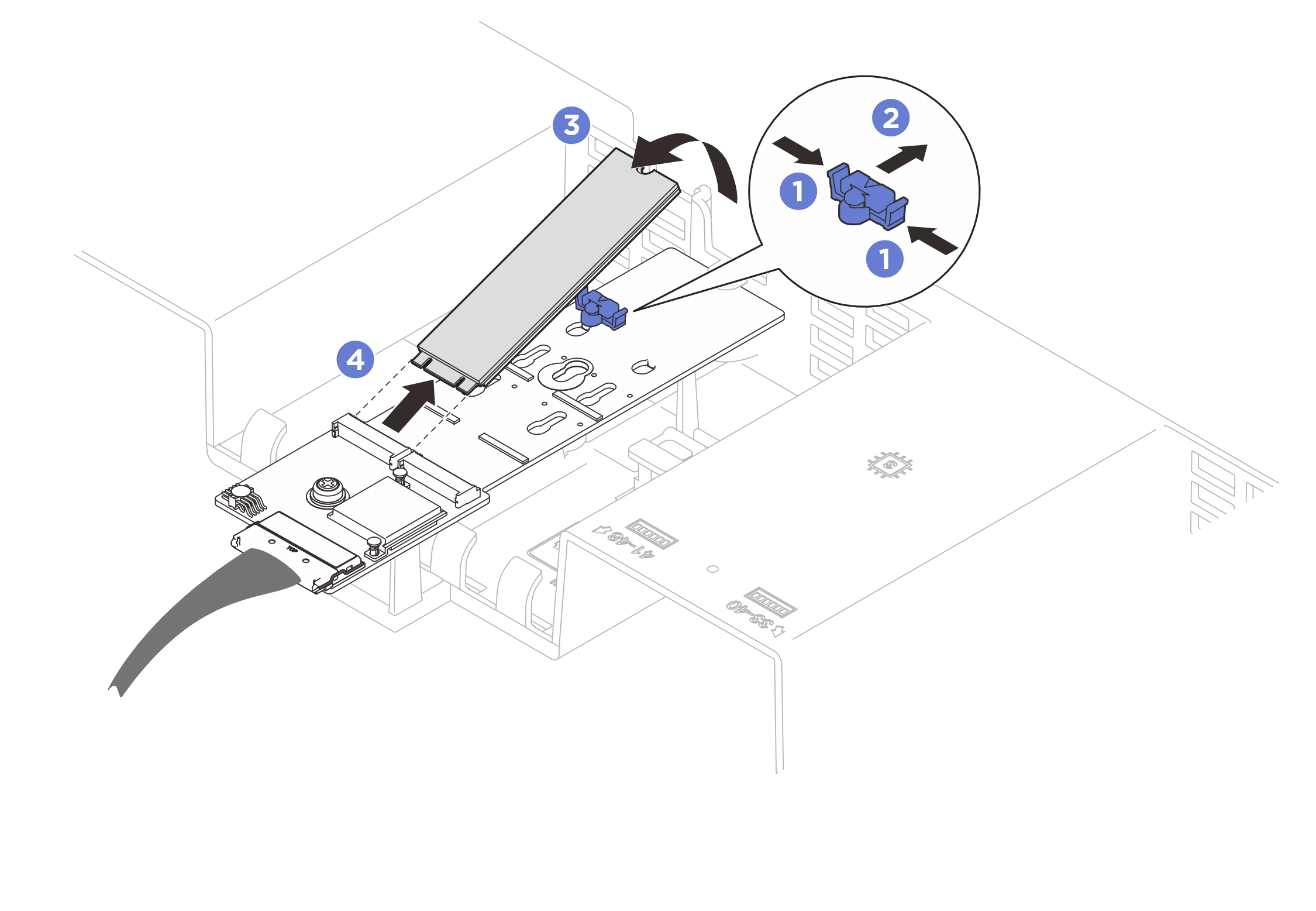

      Рис. 2. Установка диска M.2
