Installazione di un'unità M.2

Seguire le istruzioni riportate in questa sezione per installare un'unità M.2.

Procedura

1. Se necessario, regolare il fermo sull'adattatore di avvio M.2 in base alla dimensione specifica dell'unità M.2 da installare. Vedere Regolare un fermo sull'adattatore di avvio M.2.
2. Individuare il connettore sull'adattatore di avvio M.2.
   Nota

   • L'adattatore di avvio M.2 potrebbe avere un aspetto diverso rispetto alla figura.
   • Installare prima l'unità M.2 nello slot 0.

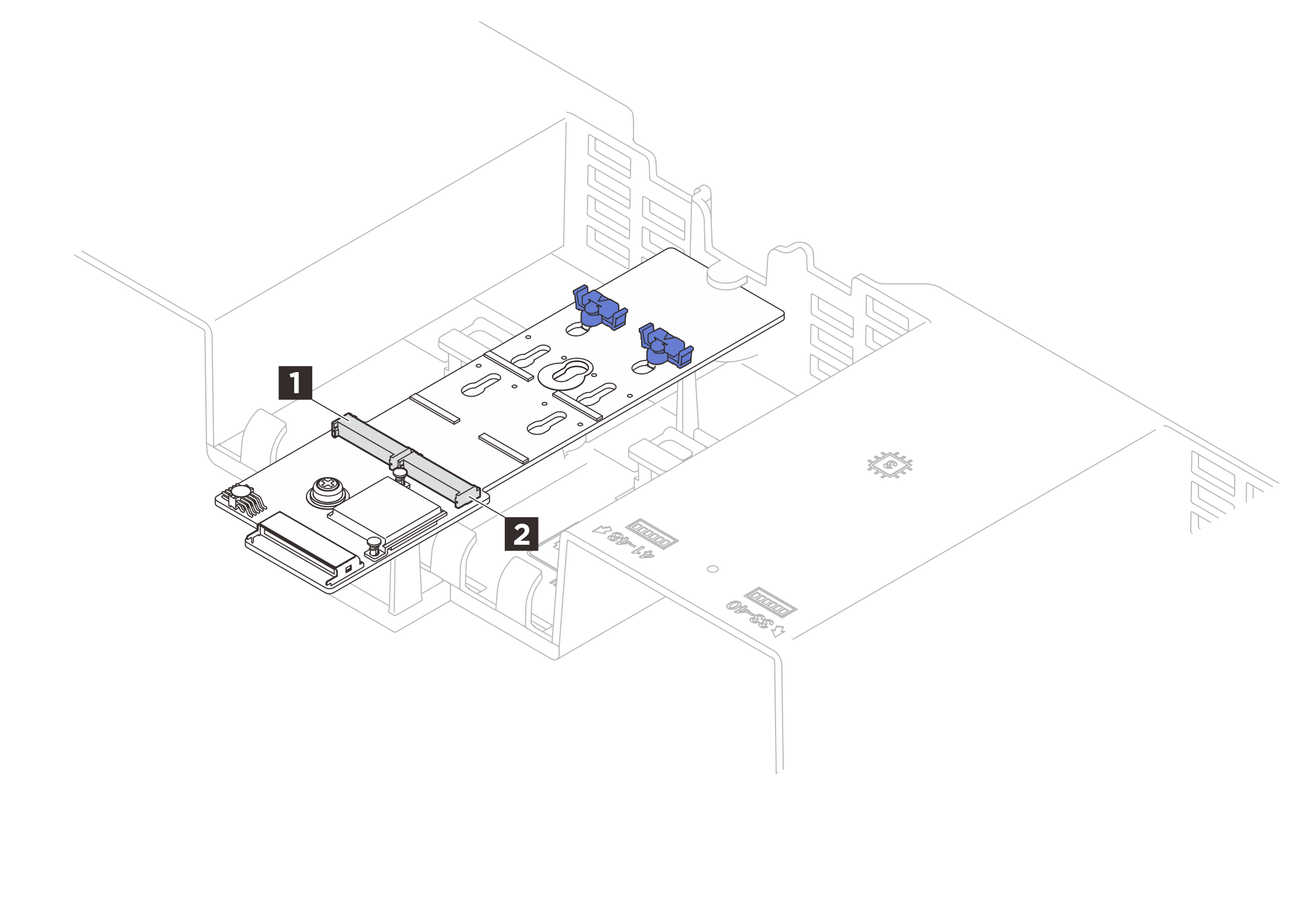

   Figura 1. Slot dell'unità M.2



   1 Slot 1

   2 Slot 0

3. Installare l'unità M.2.
   1. Tenere in posizione inclinata l'unità M.2 e inserirla nello slot M.2.
   2. Abbassare l'unità M.2.
   3. Far scorrere il fermo verso l'unità M.2 per fissarla in posizione.
      Figura 2. Installazione dell'unità M.2
