Rimozione dell'adattatore di avvio M.2

Seguire le istruzioni riportate in questa sezione per rimuovere l'adattatore di avvio M.2.

Procedura

1. Effettuare i preparativi per questa attività.
   1. Rimuovere il coperchio superiore anteriore. Vedere Rimozione del coperchio superiore anteriore.
   2. Rimuovere tutte le unità M.2. Vedere Rimozione di un'unità M.2.
2. Scollegare i cavi dell'adattatore di avvio M.2 dall'assieme della scheda di sistema.
3. Scollegare il cavo M.2 dall'adattatore di avvio M.2.
   1. Sganciare il fermo del cavo dal connettore.
   2. Scollegare il cavo dall'adattatore di avvio M.2.
      Figura 1. Scollegamento dei cavi dell'adattatore di avvio M.2

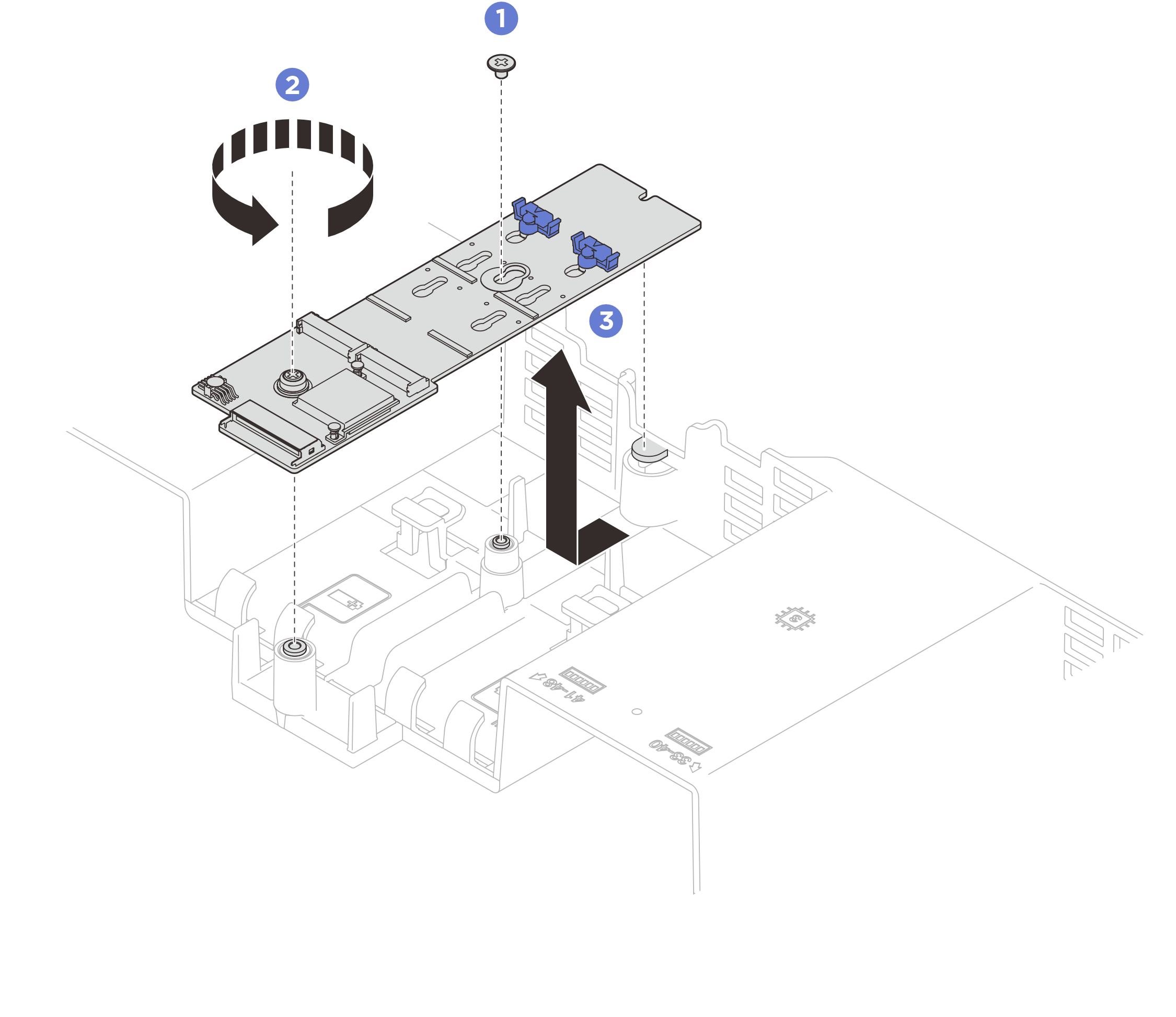

4. Rimuovere l'adattatore di avvio M.2.
   1. Rimuovere la vite che fissa la parte centrale dell'adattatore di avvio M.2 al deflettore d'aria anteriore.
   2. Rimuovere la vite che fissa l'estremità dell'adattatore di avvio M.2 al deflettore d'aria anteriore
   3. Far scorrere l'adattatore di avvio M.2 all'indietro e sollevarlo per estrarlo dal deflettore d'aria anteriore.
      Figura 2. Rimozione dell'adattatore di avvio M.2
