M.2 ブート・アダプターの取り付け

このセクションの手順に従って、M.2 ブート・アダプターを取り付けます。

手順

1. M.2 ブート・アダプターを取り付けます。
   1. M.2 ブート・アダプターを前面エアー・バッフルまで下ろし、所定の位置に収まるまで M.2 ブート・アダプターを前方にスライドさせます。
   2. M.2 ブート・アダプターの端を前面エアー・バッフルに固定するねじを取り付けます。
   3. M.2 ブート・アダプターの中央を前面エアー・バッフルに固定するねじを取り付けます。

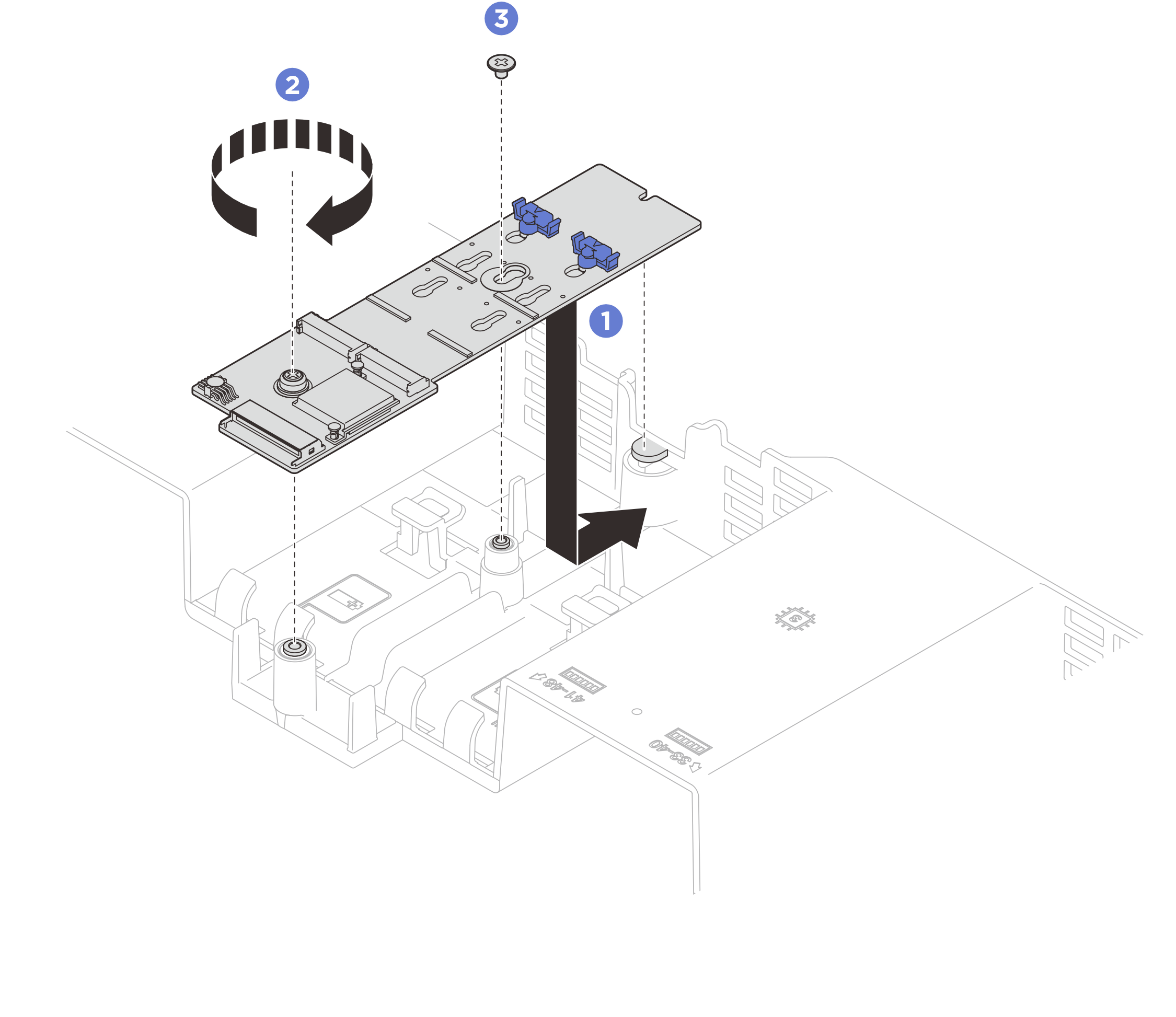

      図 1. M.2 ブート・アダプターの取り付け


2. M.2 ケーブルを M.2 ブート・アダプターに接続します。
   • ケーブルを M.2 ブート・アダプターに接続します。
   • コネクターにケーブルのワイヤー・ベイルを固定します。

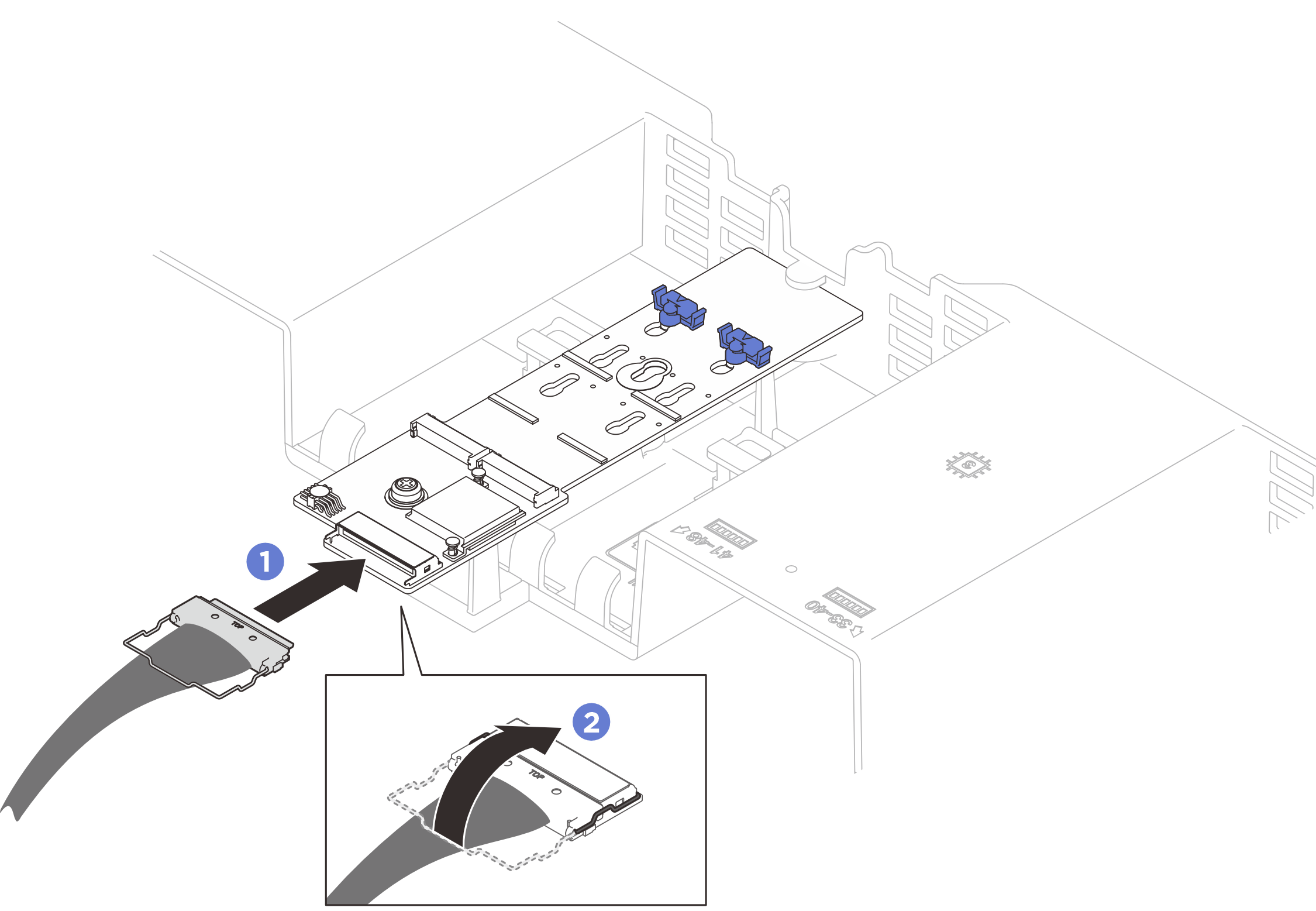

     図 2. M.2 ブート・アダプターのケーブル接続


3. M.2 ケーブルをシステム・ボード・アセンブリーの M.2 電源コネクターおよび信号コネクターに接続します。詳しくは、内部 M.2 ブート・アダプターのケーブル配線を参照してください。
