M.2 부트 어댑터 설치

이 섹션의 지침에 따라 M.2 부트 어댑터를 설치하십시오.

절차

1. M.2 부트 어댑터를 설치하십시오.
   1. M.2 부트 어댑터를 앞면 공기 조절 장치 안에 넣고 제자리에 고정될 때까지 M.2 부트 어댑터를 앞쪽으로 미십시오.
   2. M.2 부트 어댑터의 끝을 앞면 공기 조절 장치에 고정하는 나사를 설치하십시오
   3. M.2 부트 어댑터의 중간을 앞면 공기 조절 장치에 고정하는 나사를 설치하십시오.

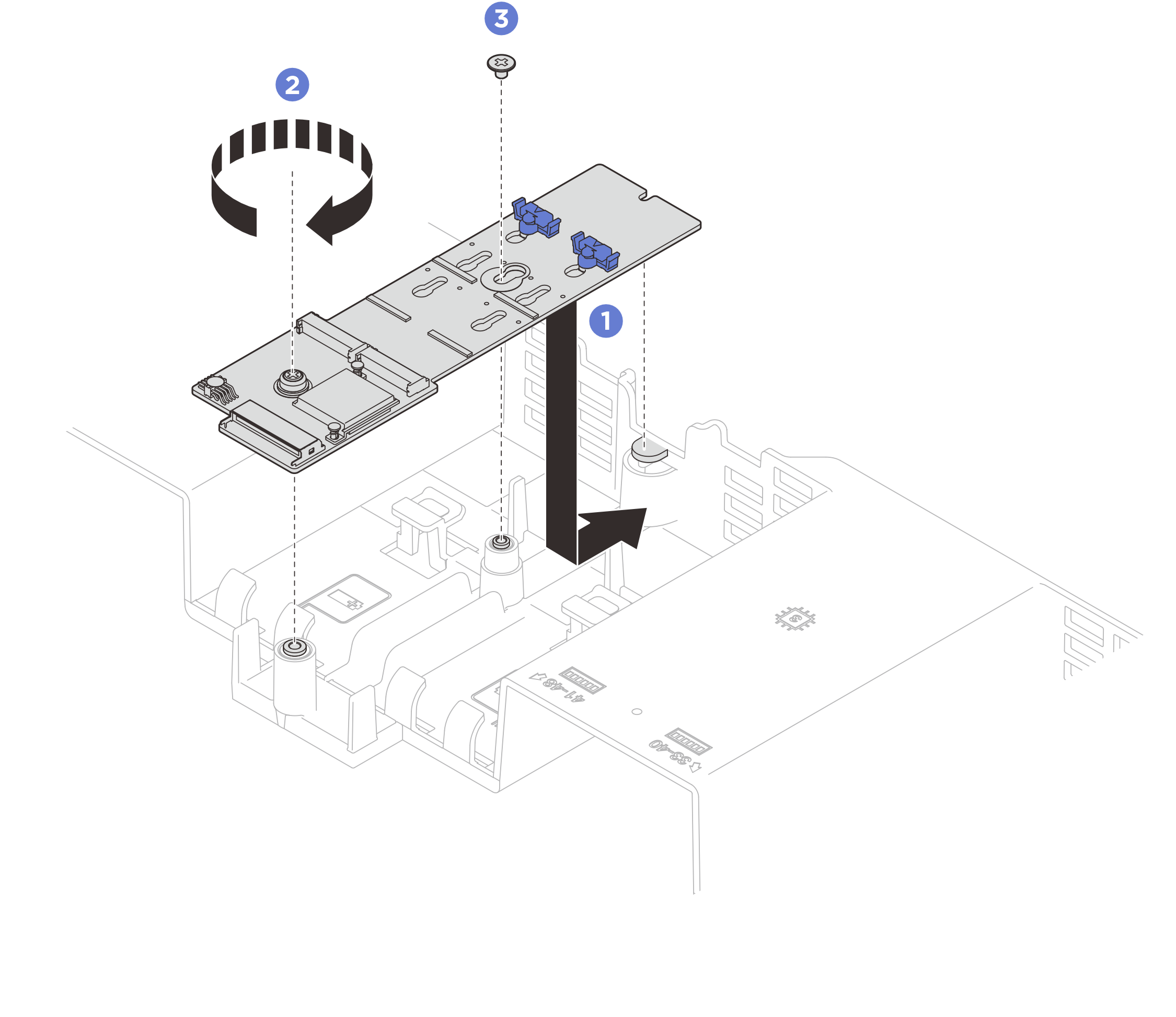

      그림 1. M.2 부트 어댑터 설치


2. M.2 부트 어댑터에 M.2 케이블을 연결하십시오.
   • 케이블을 M.2 부트 어댑터에 연결하십시오.
   • 커넥터에 케이블의 와이어 베일을 거십시오.
     그림 2. M.2 부트 어댑터 케이블 연결


3. M.2 케이블을 시스템 보드 어셈블리의 M.2 전원 커넥터 및 신호 커넥터에 연결하십시오. 자세한 정보는 내부 M.2 부트 어댑터 케이블 배선의 내용을 참조하십시오.
