侵入検出スイッチの取り付け

侵入検出スイッチを取り付けるには、このセクションの説明に従ってください。

このタスクについて

重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

手順

  1. 侵入検出スイッチをブラケットと位置合わせし、ブラケットに押し込みます。侵入検出スイッチがブラケットに完全に装着されていることを確認します。

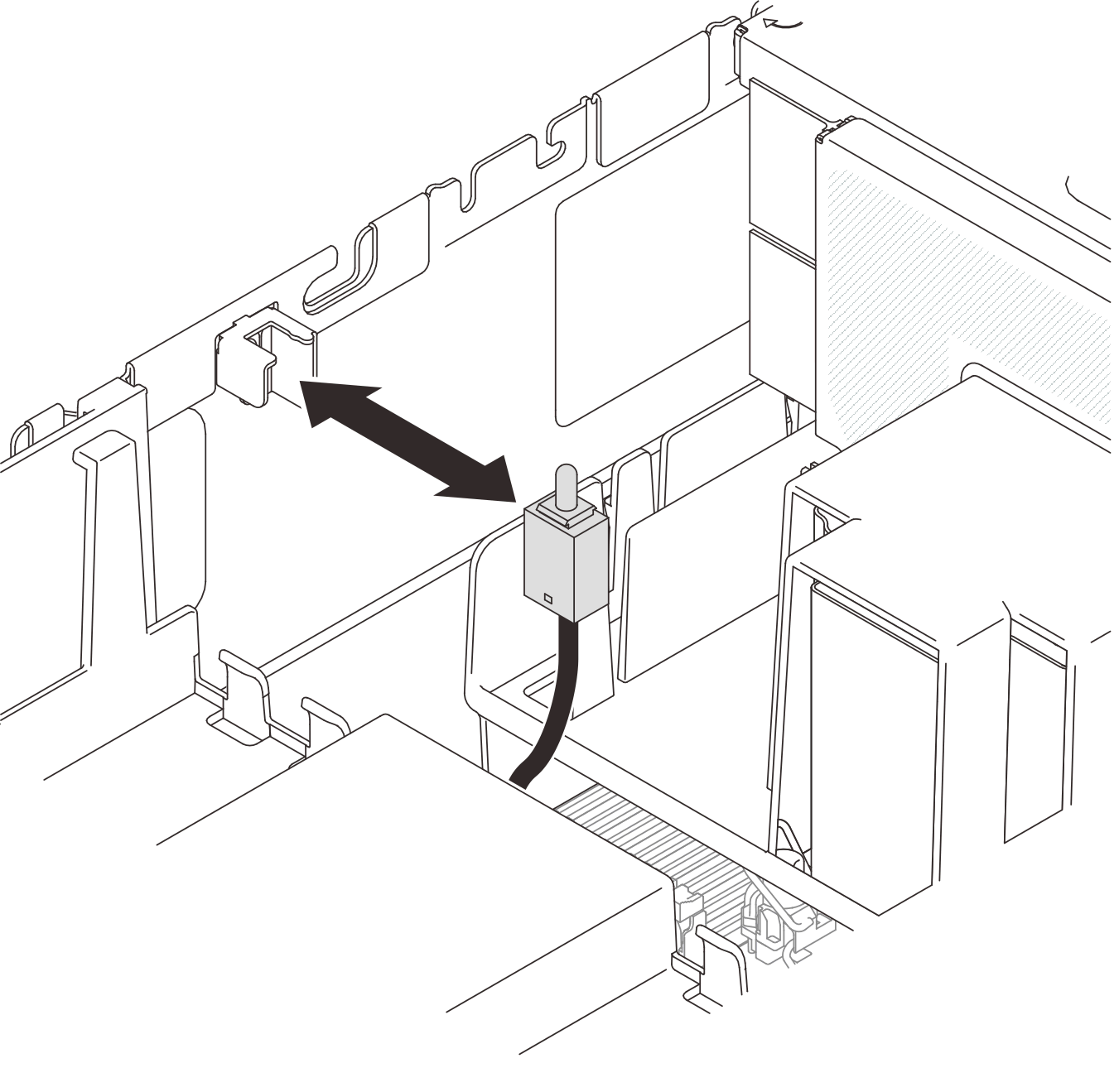

    図 1. 侵入検出スイッチの取り付け

    Installing the intrusion switch
  2. システム・ボード・アセンブリーにケーブルを接続します。
    注
    侵入検出スイッチのケーブルを配線するときは、図に表示されているように、エアー・バッフルのケーブル・クリップを通してケーブルを配線します。ケーブルがシステム・ボード・アセンブリーの VR 領域 (点線でマーク) に触れていないこと、および他の高速信号ケーブルと絡まっていないことを確認してください。
    図 2. 侵入検出スイッチの接続

    Connecting the intrusion switch

完了したら

  1. 前面エアー・バッフルを取り外した場合は、再度取り付けます。前面エアー・バッフルの取り付け を参照してください。

  2. 前面トップ・カバーを再び取り付けます。前面トップ・カバーの取り付けを参照してください。

  3. 部品交換を完了します。部品交換の完了を参照してください。
