Installazione dello switch di intrusione
Seguire le istruzioni riportate in questa sezione per installare lo switch di intrusione.
Informazioni su questa attività
Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.
Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.
Procedura

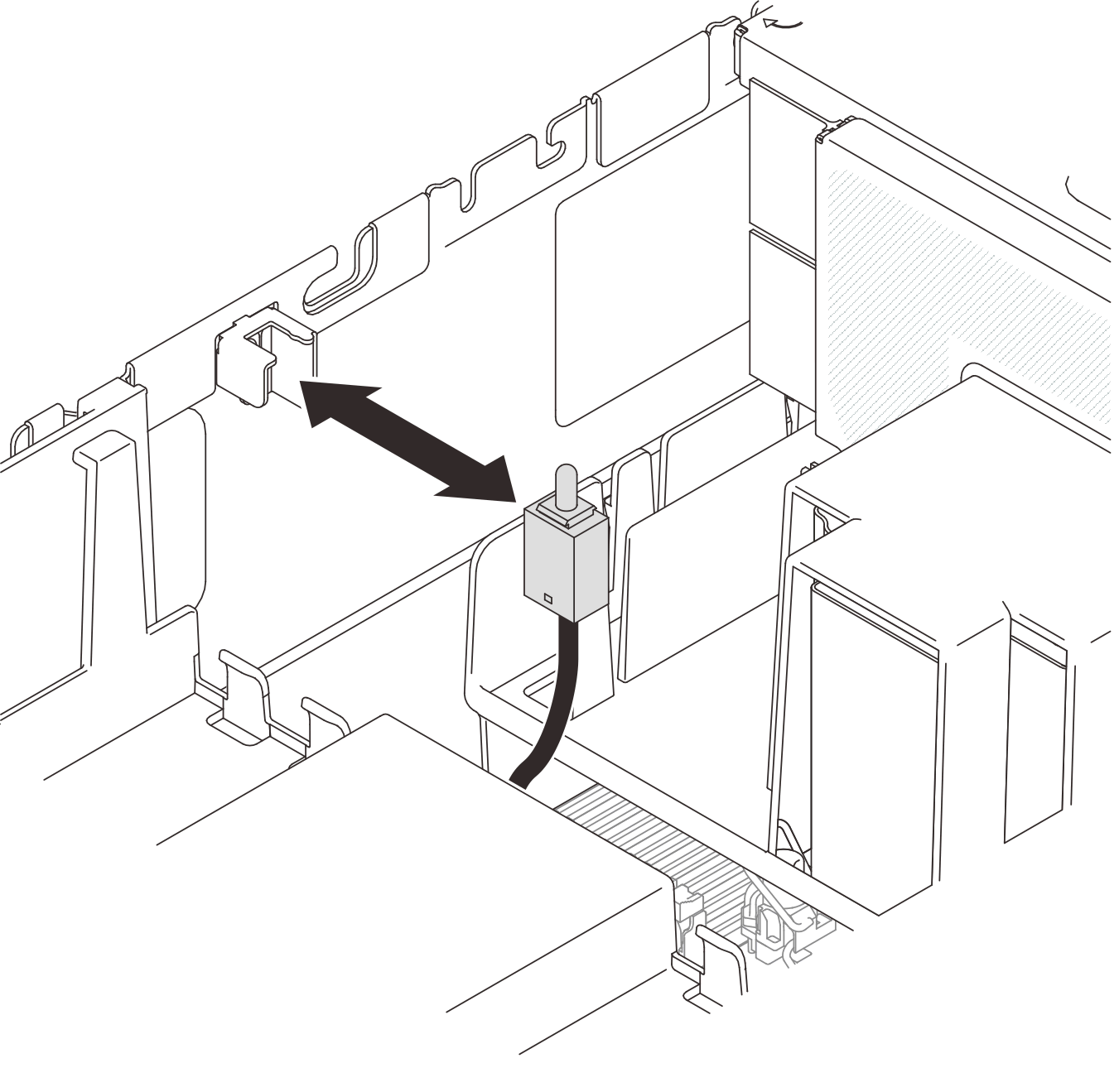

- Allineare lo switch di intrusione alla staffa e spingerlo nella staffa. Verificare che lo switch di intrusione sia posizionato correttamente nella staffa.Figura 1. Installazione dello switch di intrusione
- Collegare il cavo all'assieme della scheda di sistema.NotaQuando si instrada il cavo dello switch di intrusione, instradare il cavo attraverso il fermacavo sul deflettore d'aria, come mostrato nella figura. Assicurarsi che il cavo non tocchi l'area VR (contrassegnata da linee tratteggiate) sull'assieme della scheda di sistema e non sia impigliato con altri cavi di segnale ad alta velocità.Figura 2. Collegamento dello switch di intrusione
Dopo aver terminato
Reinstallare il deflettore d'aria anteriore, se precedentemente rimosso. Vedere Installazione del deflettore d'aria anteriore.
Reinstallare il coperchio superiore anteriore. Vedere Installazione del coperchio superiore anteriore.
Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
