Instalar a chave de intrusão

Siga as instruções nesta seção para instalar a chave de intrusão.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

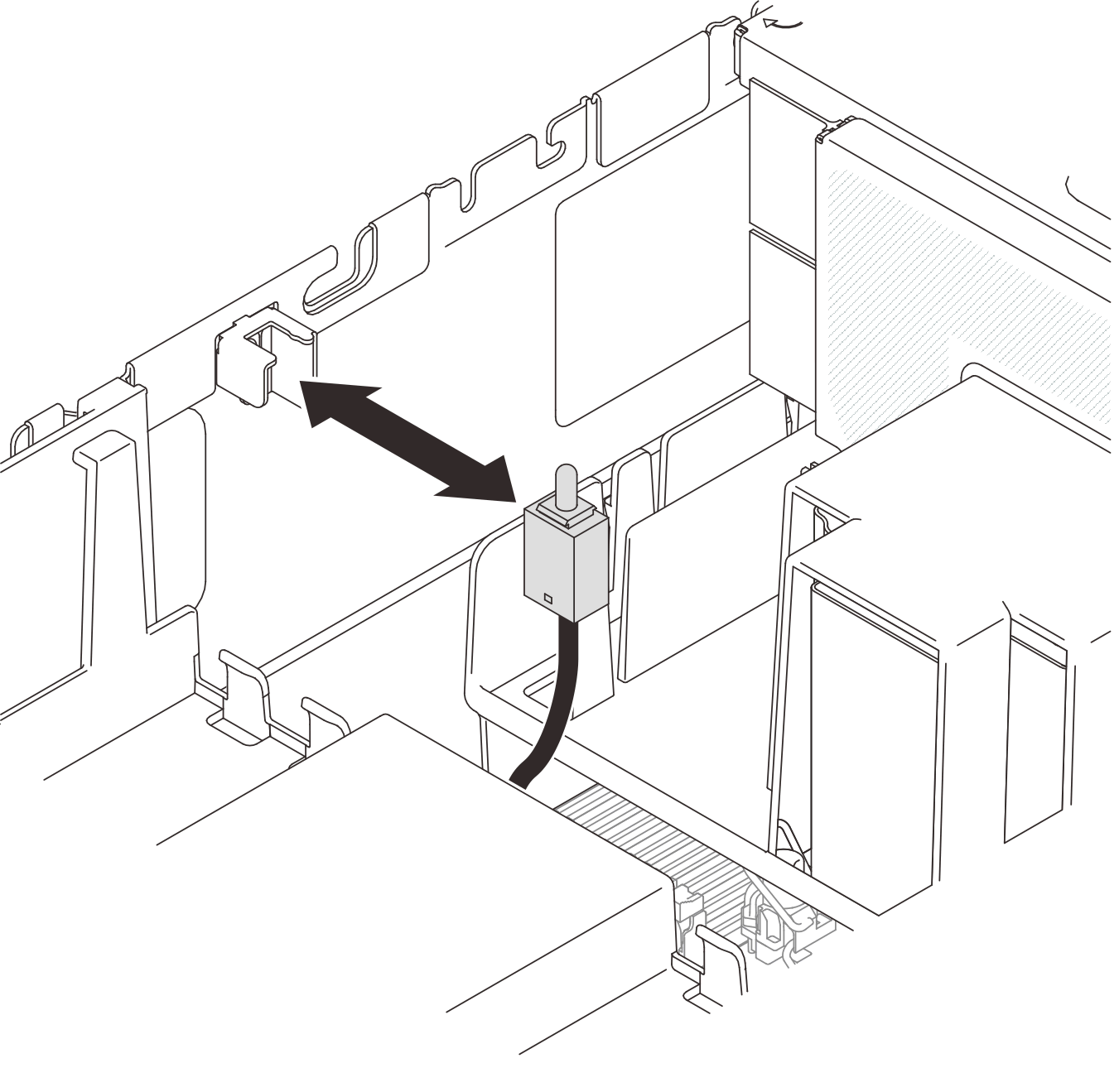

  1. Alinhe a chave de intrusão com o suporte e empurre-a no suporte. Certifique-se de que a chave de intrusão esteja bem encaixada no suporte.
    Figura 1. Instalando a chave de intrusão

    Installing the intrusion switch
  2. Conecte o cabo ao conjunto de placa-mãe.
    Nota
    Ao fazer o roteamento do cabo da chave de intrusão, direcione-o pela presilha de cabos no defletor de ar, conforme mostrado na ilustração. Verifique se o cabo não toca na área VR (marcada em linhas pontilhadas) no conjunto da placa-mãe e não está emaranhado com outros cabos de sinal de alta velocidade.
    Figura 2. Conectando a chave de intrusão

    Connecting the intrusion switch

Depois de concluir

  1. Instale novamente o defletor de ar frontal se você o removeu. Consulte Instalar o defletor de ar frontal.

  2. Reinstale a tampa superior frontal. Consulte Instalar a tampa superior frontal.

  3. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
