Instalación del conmutador de intrusión
Siga las instrucciones que aparecen en esta sección para instalar el conmutador de intrusión.
Acerca de esta tarea
Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.
Procedimiento

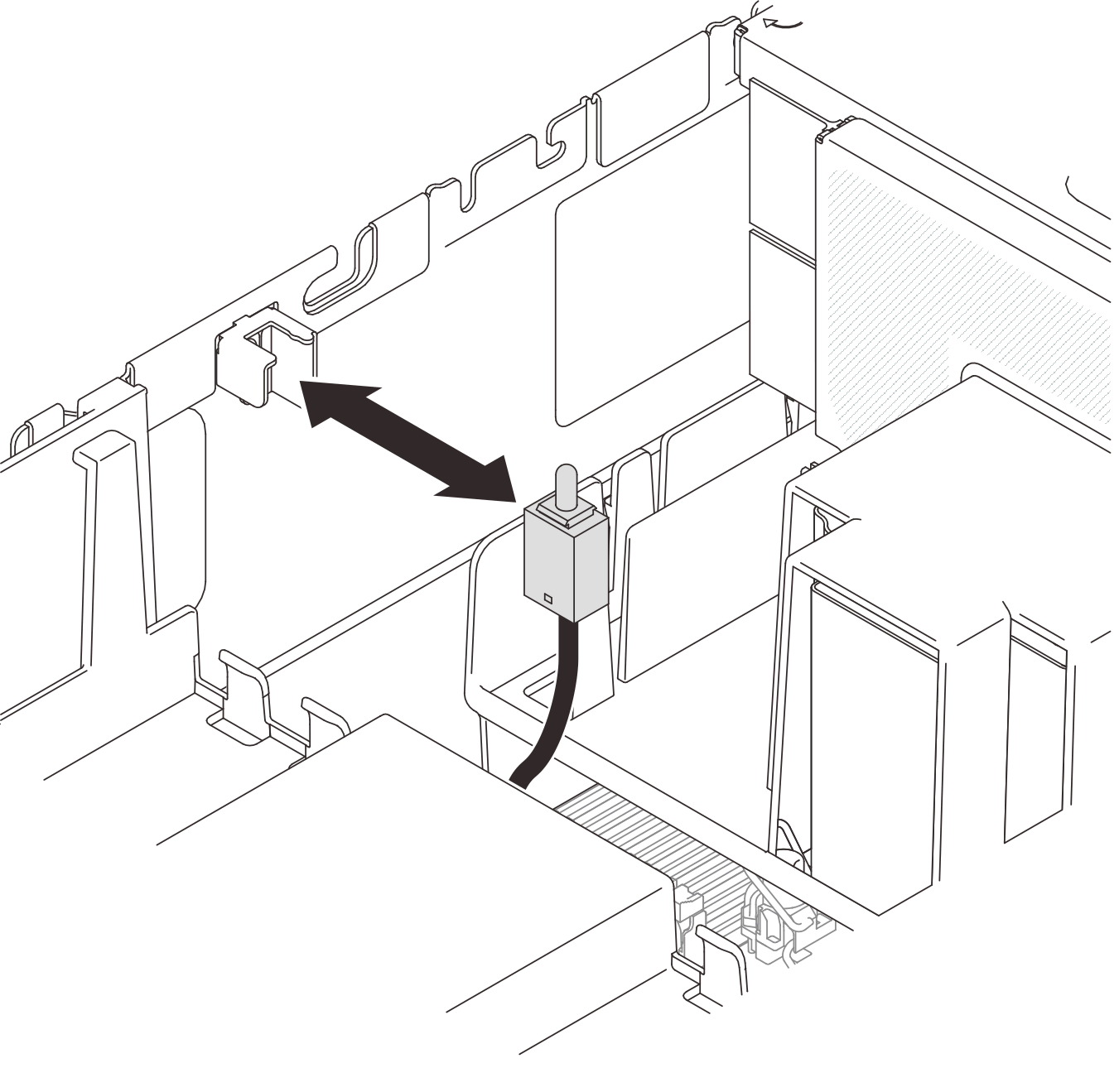

- Alinee el conmutador de intrusión con la abrazadera y empújelo hacia la abrazadera. Asegúrese de que el conmutador de intrusión esté bien asentado en el soporte.Figura 1. Instalación del conmutador de intrusión
- Conecte el cable al conjunto de la placa del sistema.NotaAl disponer el cable del conmutador de intrusión, páselo a través del clip para cables del deflector de aire, tal como se muestra en la ilustración. Asegúrese de que el cable no toque el área de VR (marcada con líneas punteadas) en el conjunto de la placa del sistema y de que no se enrede con otros cables de señal de alta velocidad.Figura 2. Conexión del conmutador de intrusión
Después de finalizar
Vuelva a instalar el deflector de aire frontal si lo quitó. Consulte Instalación del deflector de aire frontal.
Vuelva a instalar la cubierta superior frontal. Consulte Instalación de la cubierta superior frontal.
Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
