침입 스위치 설치

이 섹션의 지침에 따라 침입 스위치를 설치하십시오.

이 작업 정보

주의

  • 설치 지침 및 안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

절차

  1. 침입 스위치를 브래킷에 맞추고 브래킷 안으로 밀어 넣으십시오. 침입 스위치가 브래킷에 완전히 장착되었는지 확인하십시오.

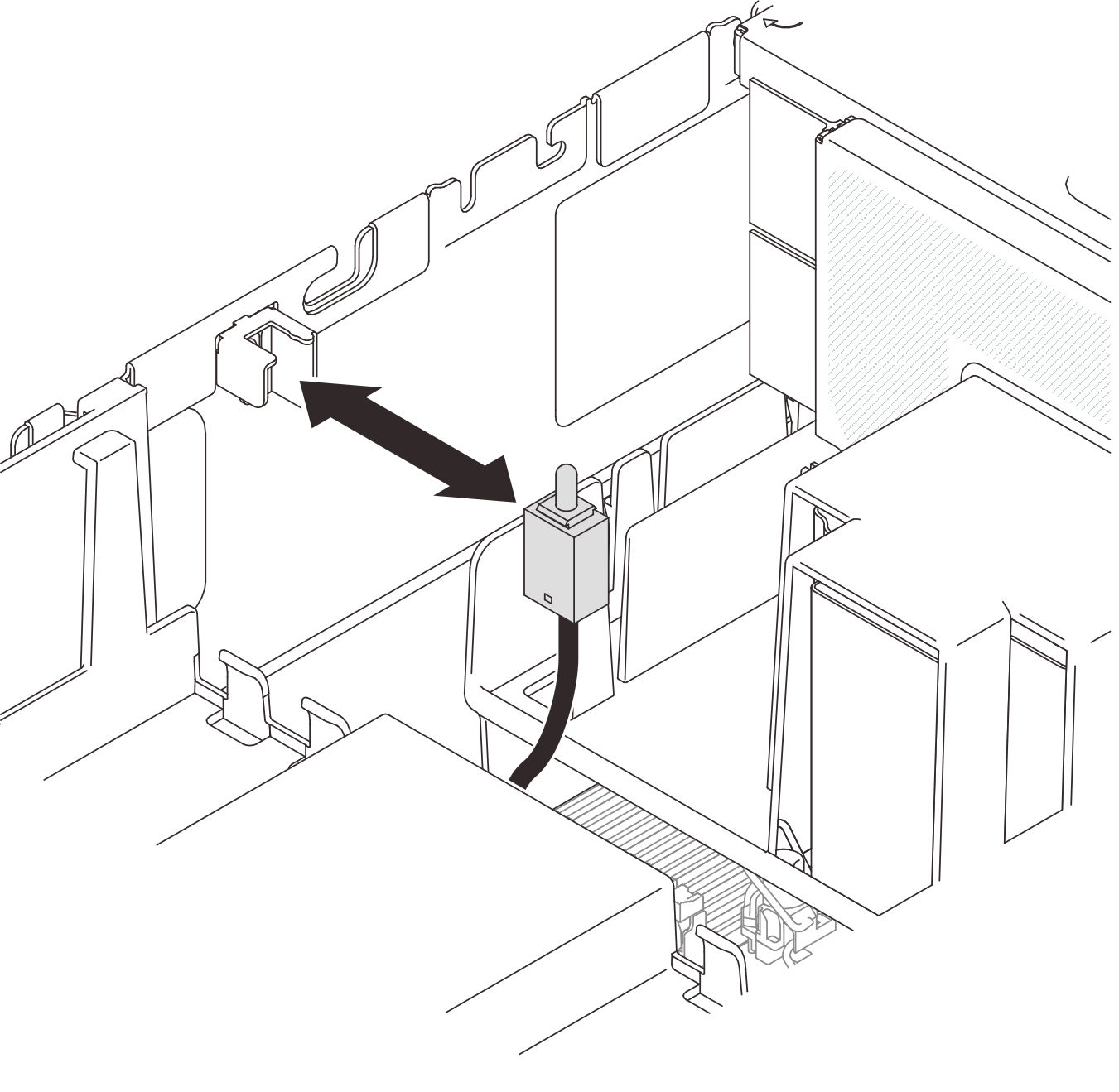

    그림 1. 침입 스위치 설치

    Installing the intrusion switch
  2. 시스템 보드 어셈블리에 케이블을 연결하십시오.
    주
    침입 스위치 케이블을 배선할 때 그림에 표시된 것처럼 공기 조절 장치의 케이블 클립을 통해 케이블을 배선하십시오. 케이블이 시스템 보드 어셈블리의 VR 영역(점선으로 표시)에 닿지 않고 다른 고속 신호 케이블과 얽히지 않는지 확인하십시오.
    그림 2. 침입 스위치 연결

    Connecting the intrusion switch

완료한 후

  1. 앞면 공기 조절 장치를 제거한 경우 이를 다시 설치하십시오. 앞면 공기 조절 장치 설치의 내용을 참조하십시오.

  2. 앞쪽 윗면 덮개를 다시 설치하십시오. 앞면 윗면 덮개 설치의 내용을 참조하십시오.

  3. 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
