安装入侵感应开关

按照本节中的说明安装入侵感应开关。

关于本任务

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

过程

  1. 将入侵感应开关与支架对齐并将其推入支架。确保入侵感应开关已在支架中完全就位。

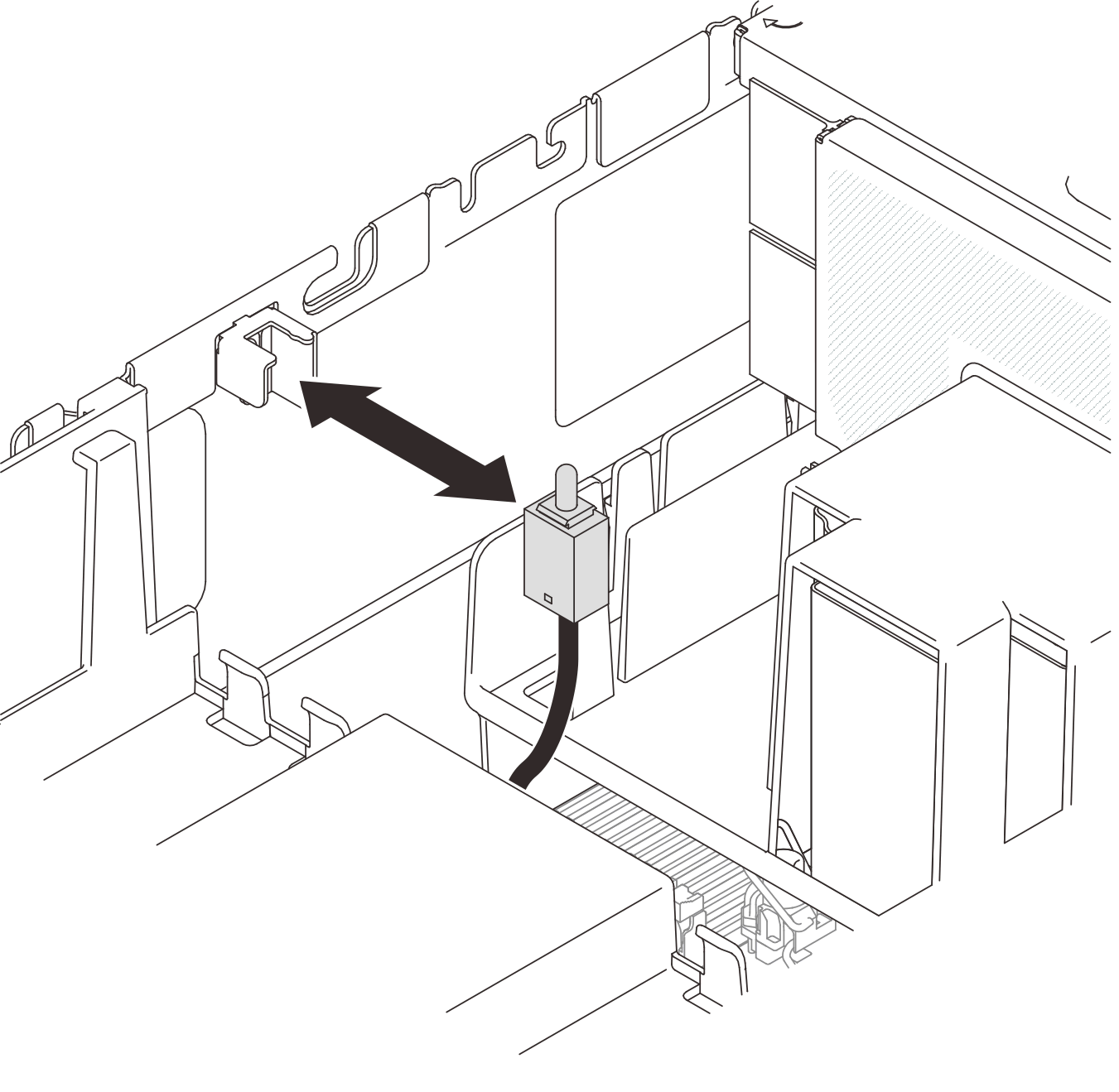

    图 1. 安装入侵感应开关

    Installing the intrusion switch
  2. 将线缆连接到主板组合件。
    注
    布放入侵感应开关线缆时，请如图所示将线缆穿过导风罩上的束线器。确保线缆未接触主板组合件上的 VR 区域（虚线标注区域），并且未与其他高速信号线缆缠绕在一起。
    图 2. 连接入侵感应开关

    Connecting the intrusion switch

完成之后

  1. 如果卸下了正面导风罩，请将其装回。请参阅安装正面导风罩。

  2. 装回前顶盖。请参阅安装前顶盖。

  3. 完成部件更换。请参阅完成部件更换。
