Установка датчика вмешательства
Следуйте инструкциям в этом разделе, чтобы установить датчик вмешательства.
Об этой задаче
Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.
Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.
Процедура

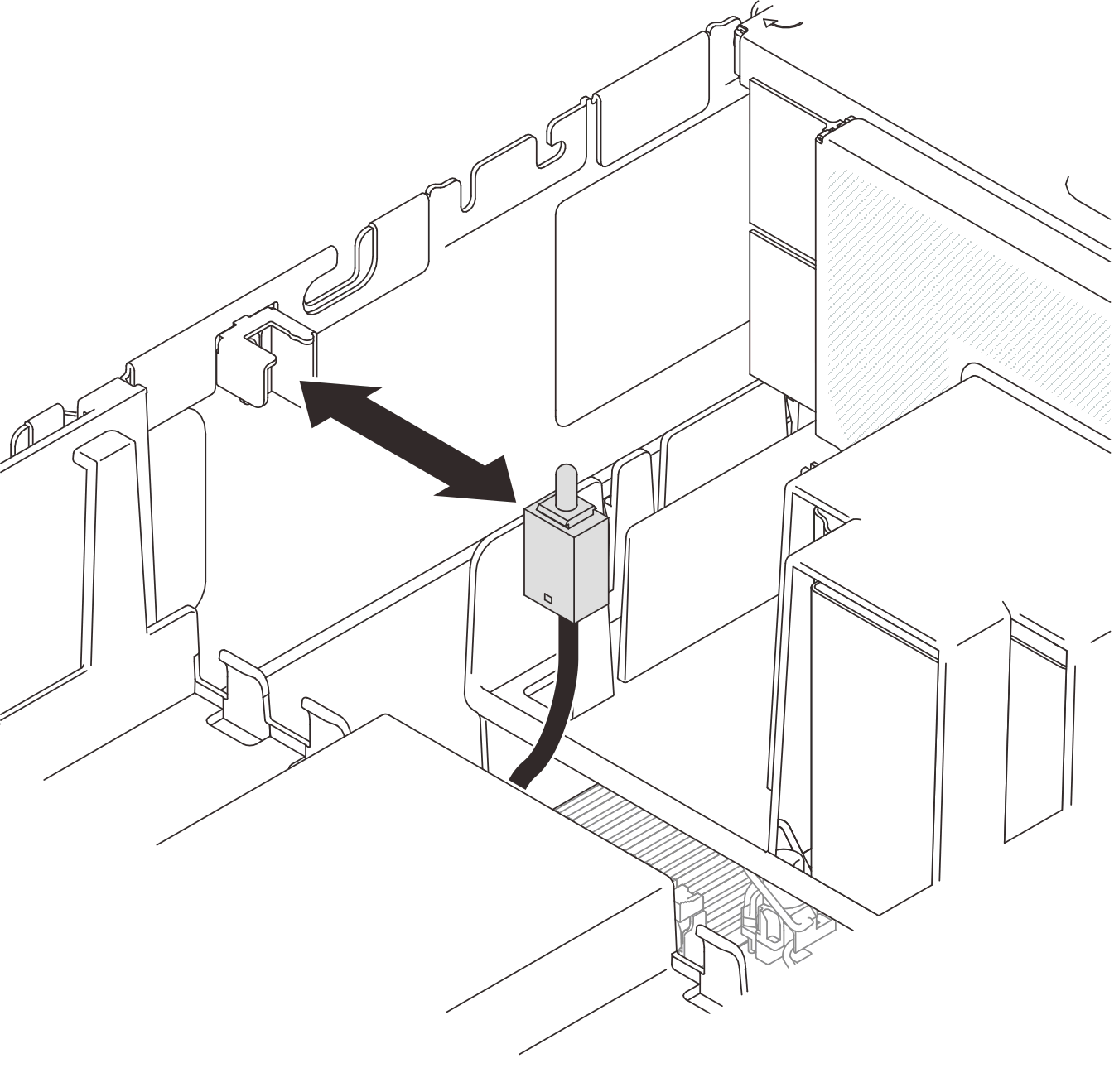

- Совместите датчик вмешательства со скобой и вставьте его в скобу. Убедитесь, что датчик вмешательства встал на место в скобе.Рис. 1. Установка датчика вмешательства
- Подключите кабель к блоку материнской платы.Прим.При прокладке кабеля датчика вмешательства проложите кабель через кабельный зажим на дефлекторе, как показано на рисунке. Убедитесь, что кабель не касается области VR (отмечена пунктирными линиями) на блоке материнской платы и не запутывается с другими высокоскоростными сигнальными кабелями.Рис. 2. Подключение датчика вмешательства
После завершения
Установите на место передний дефлектор, если он был снят. См. раздел Установка переднего дефлектора.
Установите на место передний верхний кожух. См. раздел Установка переднего верхнего кожуха.
Завершите замену компонентов. См. раздел Завершение замены компонентов.
