ติดตั้งแผงระบบ I/O

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งแผง I/O ระบบ หรือที่เรียกว่าโมดูลควบคุมที่ปลอดภัยของศูนย์ข้อมูล (DC-SCM)

เกี่ยวกับงานนี้

สำคัญ
งานนี้ต้องดําเนินการโดยช่างเทคนิคผู้ผ่านการฝึกอบรมที่ได้รับการรับรองโดย Lenovo Service อย่าพยายามถอดหรือติดตั้งชิ้นส่วนหากไม่ได้รับการฝึกอบรมอย่างเหมาะสมและขาดคุณสมบัติ
ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

การดาวน์โหลดเฟิร์มแวร์และไดรเวอร์: คุณอาจต้องอัปเดตเฟิร์มแวร์หรือไดรเวอร์หลังจากเปลี่ยนส่วนประกอบ

ขั้นตอน

  1. ติดตั้งแผงระบบ I/O

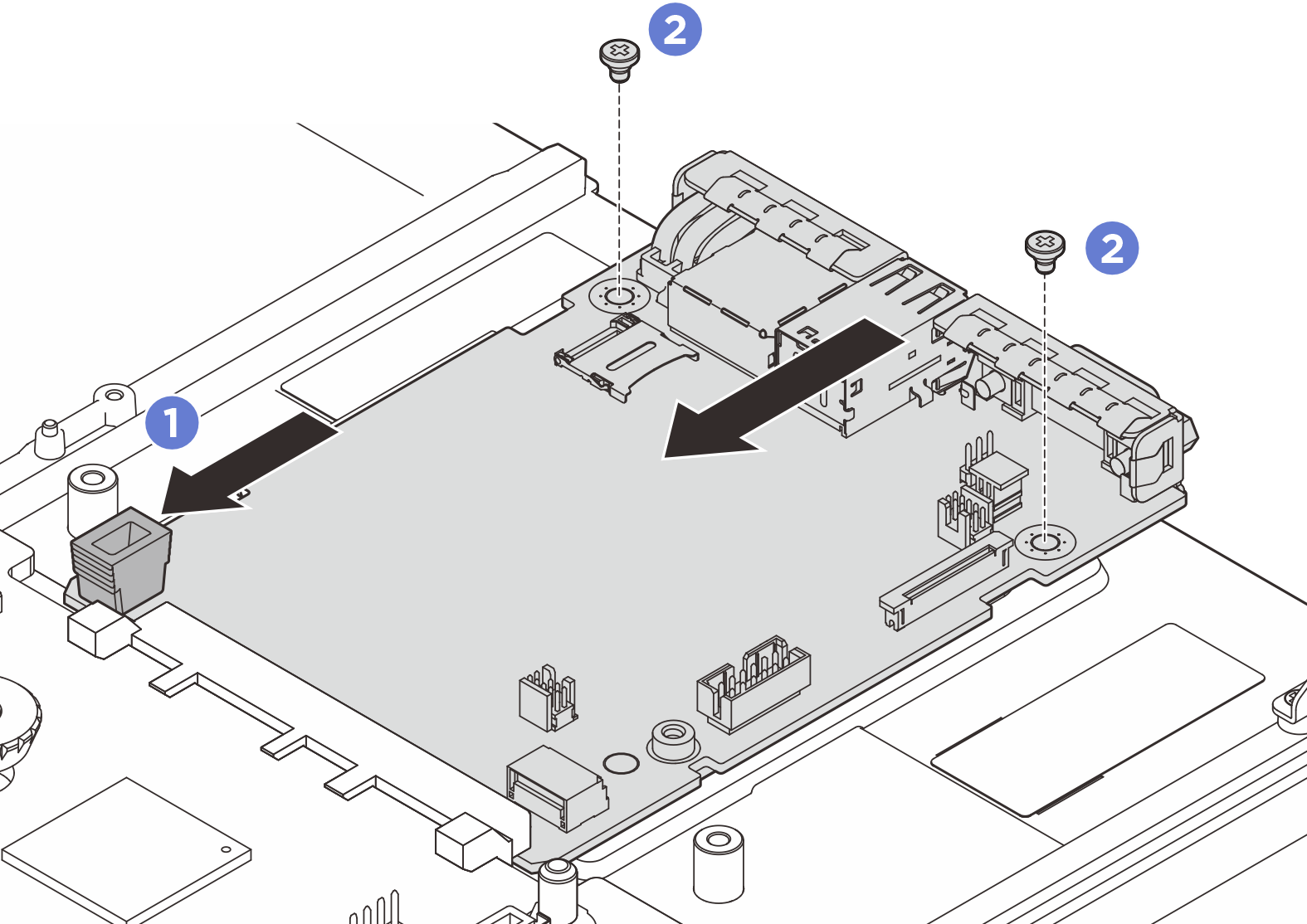

    รูปที่ 1. การติดตั้งแผง I/O ระบบ
    System I/O board installation
    1. จัดส่วนสัมผัสบนแผง I/O ระบบให้ตรงกับช่องเสียบบนแผงโปรเซสเซอร์ และใช้มือทั้งสองข้างดันแผง I/O ระบบและเสียบเข้าไปในขั้วต่อเล็กน้อย
      หมายเหตุ
      เพื่อป้องกันไม่ให้ส่วนสัมผัสของแผง I/O ของระบบเกิดความเสียหาย ตรวจสอบให้แน่ใจว่าแผง I/O ระบบอยู่ในแนวเดียวกับขั้วต่อบนแผงโปรเซสเซอร์อย่างถูกต้อง และยังอยู่ในแนวนอนที่สุดระหว่างการเสียบ
    2. ติดตั้งสกรูเพื่อติดตั้งแผง I/O ระบบกับแผ่นโลหะที่รองรับ
  2. ติดตั้งส่วนประกอบแผงระบบลงในเซิร์ฟเวอร์

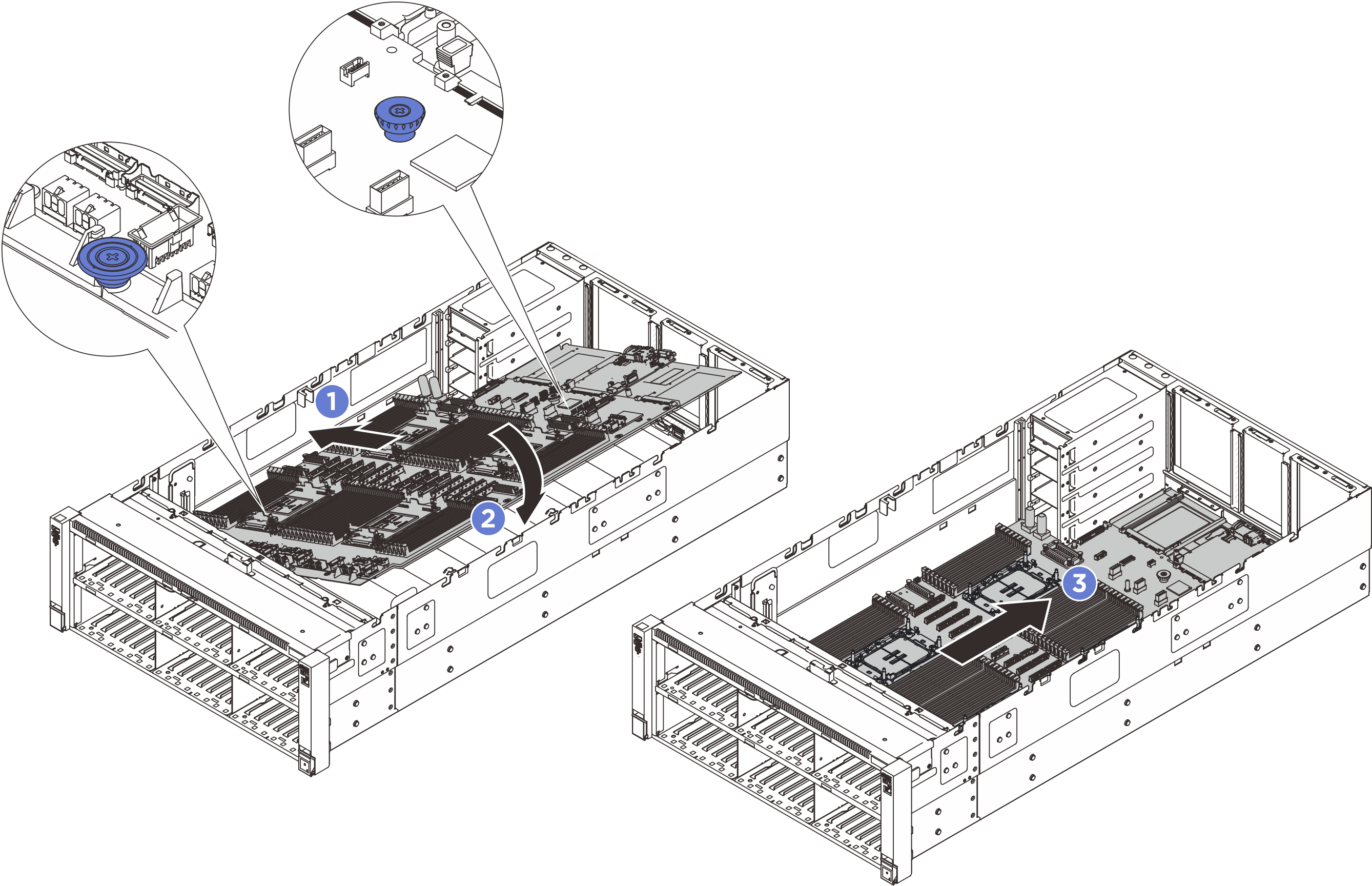

    รูปที่ 2. การติดตั้งส่วนประกอบแผงระบบ
    System board assembly installation
    1. จับที่จับสำหรับยกด้านหน้าและพลันเจอร์ด้านหลังบนส่วนประกอบแผงระบบ แล้วเสียบด้านที่สั้นกว่าของส่วนประกอบแผงระบบเข้าไปที่ด้านหลังของตัวเครื่อง
    2. วางด้านยาวของส่วนประกอบแผงระบบลงไปในตัวเครื่อง
    3. เลื่อนส่วนประกอบแผงระบบไปทางด้านหลังของตัวเครื่องจนกว่าจะเข้าที่พอดี ตรวจสอบว่าขั้วต่อด้านหลังบนส่วนประกอบแผงระบบใหม่ถูกเสียบเข้ากับช่องที่สอดคล้องกันในแผงด้านหลัง

หลังจากดำเนินการเสร็จ

  1. ติดตั้งการ์ด MicroSD กลับเข้าที่ โปรดดู ติดตั้งการ์ด MicroSD
  2. ติดตั้งโมดูลหน่วยความจำกลับเข้าที่ ดู ติดตั้งโมดูลหน่วยความจำ
  3. ติดตั้ง PHM กลับเข้าที่ ดู ติดตั้งโปรเซสเซอร์และตัวระบายความร้อน หากคุณต้องการติดตั้ง Processor Neptune® Core Module ใหม่ โปรดดู ติดตั้ง Lenovo Processor Neptune Core Module

  4. ติดตั้งแผงจ่ายไฟอีกครั้ง ดูติดตั้งแผงจ่ายไฟ
  5. ติดตั้งสวิตช์ป้องกันการบุกรุกกลับเข้าที่ ดูติดตั้งสวิตช์ป้องกันการบุกรุก
  6. ติดตั้งแผ่นกั้นลมด้านหลังกลับเข้าที่ ดูติดตั้งแผ่นกั้นลมด้านหลัง
  7. ติดตั้งตัวยก PCIe อีกครั้ง ดูติดตั้งตัวยก PCIe
  8. ติดตั้งครอสบาร์กลับเข้าที่ ดูติดตั้งครอสบาร์

  9. ติดตั้งแผ่นกั้นลมด้านหน้ากลับเข้าที่ ดูติดตั้งแผ่นกั้นลมด้านหน้า
  10. ติดตั้งพัดลมและส่วนประกอบตัวครอบพัดลมกลับเข้าที่ โปรดดู ติดตั้งพัดลม และ ติดตั้งตัวครอบพัดลม
  11. ต่อสายทั้งหมดกลับเข้ากับส่วนประกอบแผงระบบ โปรดดู การเดินสายภายใน
  12. ตรวจดูให้แน่ใจว่าส่วนประกอบทั้งหมดประกอบใหม่อย่างถูกต้อง และไม่มีเครื่องมือหรือสกรูที่หลวมหลงเหลืออยู่ภายในเซิร์ฟเวอร์

  13. ติดตั้งฝาครอบด้านบนด้านหลังกลับเข้าที่ ดูติดตั้งฝาครอบด้านบนข้างหลัง
  14. ติดตั้งฝาครอบด้านบนด้านหน้ากลับเข้าที่ ดูติดตั้งฝาครอบด้านบนด้านหน้า
  15. ติดตั้งชุดแหล่งจ่ายไฟกลับเข้าที่ ดูติดตั้งชุดแหล่งจ่ายไฟ
  16. ติดตั้งโมดูล OCP กลับเข้าที่หากจำเป็น ดูติดตั้งโมดูล OCP
  17. หากมีการติดตั้งเซิร์ฟเวอร์ไว้ในแร็คก่อนถอด ให้ติดตั้งเซิร์ฟเวอร์เข้าไปในแร็คอีกครั้ง ดูการเปลี่ยนเซิร์ฟเวอร์

  18. เชื่อมต่อสายไฟและสายเคเบิลที่คุณถอดออกกลับเข้าที่

  19. เปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วงใดๆ ดู เปิดเซิร์ฟเวอร์

  20. ปรับปรุงเฟิร์มแวร์ UEFI โปรดดู ขั้นตอนการเปลี่ยนแผง I/O ระบบ (DC-SCM) และการอัปเดตเฟิร์มแวร์ระบบบนระบบ V4

  21. อัปเดตเฟิร์มแวร์ XCC/LXPM/FPGA SCM/LXUM ดู อัปเดตเฟิร์มแวร์

  22. คืนค่าการตั้งค่า UEFI และการตั้งค่า XCC โปรดดู คำสั่ง OneCLI ที่กู้คืนการตั้งค่าการกําหนดค่า หรือ ใช้ XCC เพื่อกู้คืนข้อมูลการกำหนดค่า BMC

  23. ติดตั้งคีย์ FoD อีกครั้ง

  24. หากจำเป็นต้องซ่อน TPM หรืออัปเดตเฟิร์มแวร์ TPM โปรดดู ซ่อน/สังเกต TPM หรือ อัปเดตเฟิร์มแวร์ TPM

  25. หรือเปิดใช้งานการบูตที่ปลอดภัย ดู เปิดใช้งานการบูตที่ปลอดภัยของ UEFI

วิดีโอสาธิต

รับชมขั้นตอนบน YouTube
