Installazione della scheda I/O di sistema

Seguire le istruzioni riportate in questa sezione per installare la scheda I/O di sistema, nota anche come DC-SCM (Datacenter Secure Control Module).

Informazioni su questa attività

Importante
Questa attività deve essere eseguita da tecnici qualificati certificati dall'assistenza Lenovo. Non tentare di rimuovere o installare la parte senza una formazione e una qualifica adeguate.
Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Download di firmware e driver: potrebbe essere necessario aggiornare il firmware o il driver dopo la sostituzione di un componente.

Procedura

  1. Installare la scheda I/O di sistema.

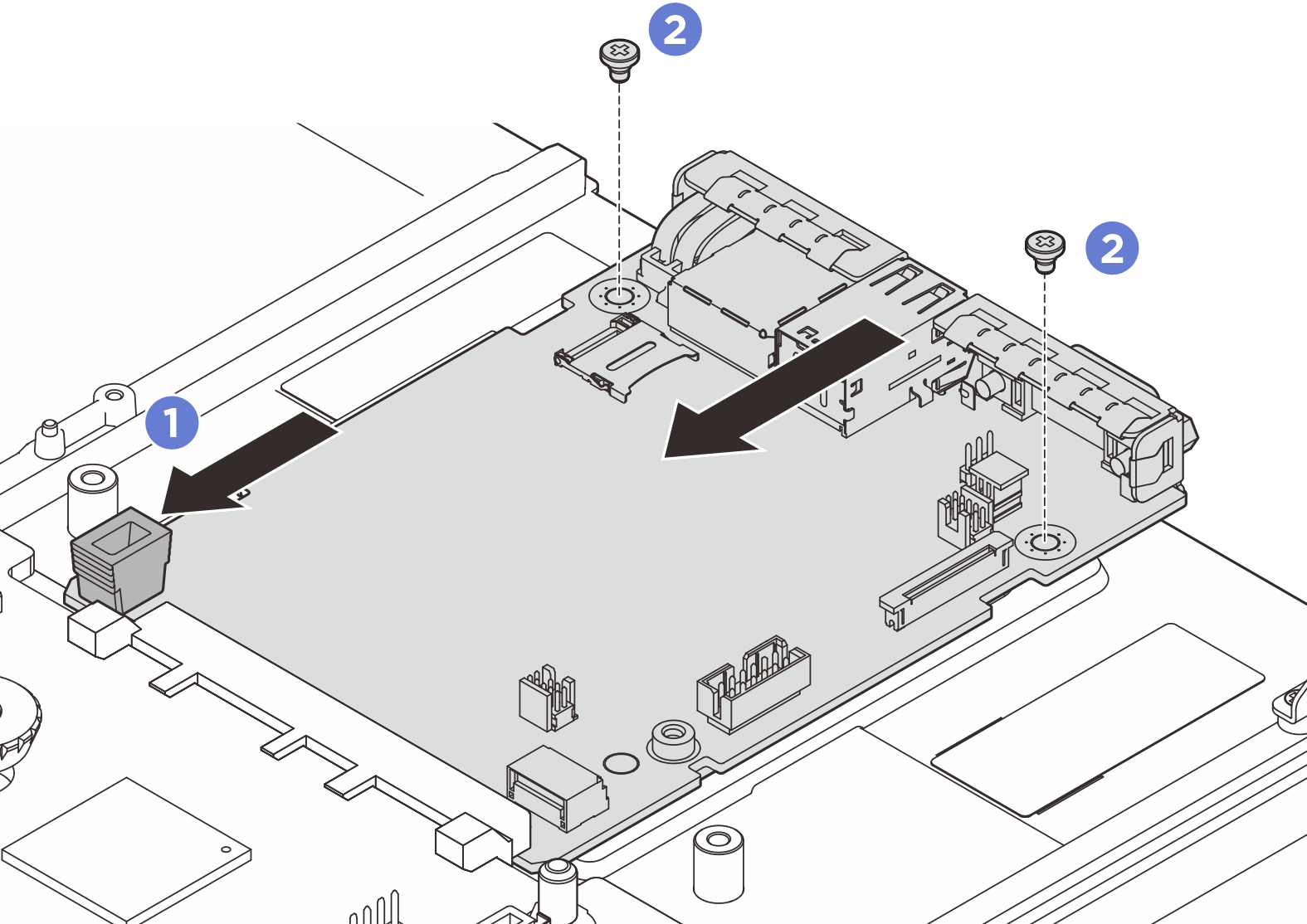

    Figura 1. Installazione della scheda I/O di sistema
    System I/O board installation
    1. Allineare i contatti sulla scheda I/O di sistema agli slot sulla scheda del processore e utilizzare entrambe le mani per spingere la scheda I/O di sistema e inserirla delicatamente nel connettore.
      Nota
      Per evitare che i contatti della scheda I/O di sistema vengano danneggiati, assicurarsi che la scheda I/O di sistema sia allineata correttamente al connettore sulla scheda del processore e venga mantenuta il più possibile in posizione orizzontale durante l'inserimento.
    2. Inserire le viti per installare la scheda di I/O di sistema sulla piastra di supporto in metallo.
  2. Installare l'assieme della scheda di sistema nel server.

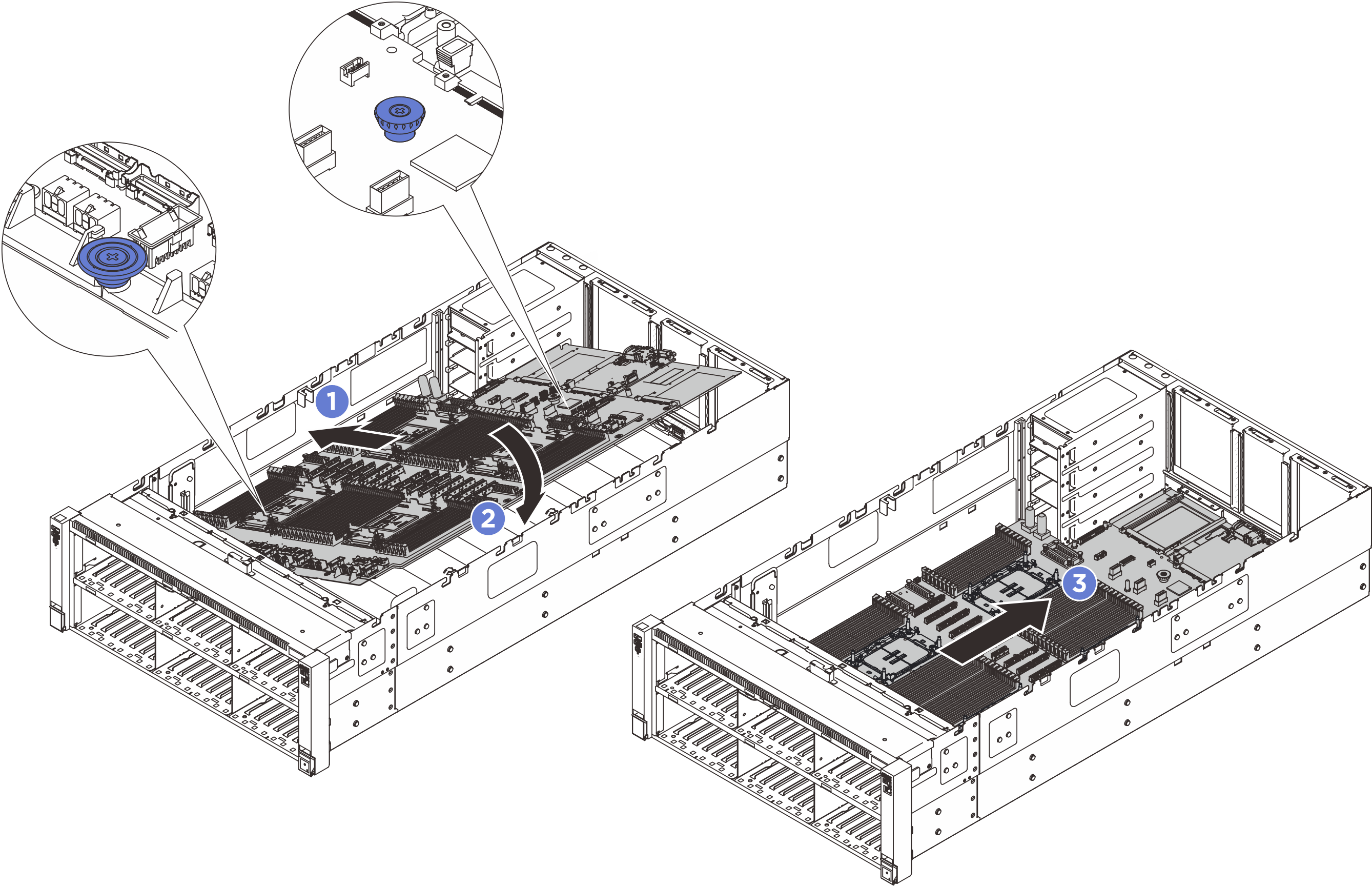

    Figura 2. Installazione dell'assieme della scheda di sistema
    System board assembly installation
    1. Tenere la maniglia di sollevamento anteriore e la manopola posteriore sull'assieme della scheda di sistema, quindi inserire il lato più corto dell'assieme della scheda di sistema nello chassis.
    2. Abbassare il lato più lungo dell'assieme della scheda di sistema all'interno dello chassis.
    3. Far scorrere l'assieme della scheda di sistema verso la parte posteriore dello chassis, finché non scatta in posizione. Assicurarsi che i connettori posteriori sul nuovo assieme della scheda di sistema siano inseriti nei fori corrispondenti nel pannello posteriore.

Dopo aver terminato

  1. Reinstallare i PHM. Vedere Installazione di un processore e un dissipatore di calore. Se è necessario reinstallare il Processor Neptune® Core Module, vedere Installazione del Lenovo Processor Neptune Core Module.

  2. Reinstallare i moduli di memoria. Vedere Installazione di un modulo di memoria.
  3. Reinstallare la scheda I/O USB. Vedere Installazione della scheda I/O USB.
  4. Installare la scheda MicroSD, vedere Installazione della scheda MicroSD.
  5. Reinstallare la scheda di distribuzione dell'alimentazione. Vedere Installazione della scheda di distribuzione dell'alimentazione.
  6. Reinstallare lo switch di intrusione. Vedere Installazione dello switch di intrusione.
  7. Reinstallare le schede verticali PCIe. Vedere Installazione della scheda verticale PCIe.
  8. Ricollegare tutti i cavi all'assieme della scheda di sistema. Vedere Instradamento dei cavi interni.

  9. Reinstallare la barra trasversale. Vedere Installazione della barra trasversale.

  10. Reinstallare il deflettore d'aria posteriore. Vedere Installazione del deflettore d'aria posteriore.
  11. Reinstallare il deflettore d'aria anteriore. Vedere Installazione del deflettore d'aria anteriore.
  12. Reinstallare le ventole e l'assieme dell'alloggiamento della ventola. Vedere Installazione di una ventola e Installazione dell'alloggiamento della ventola.

  13. Accertarsi che tutti i componenti siano stati riassemblati correttamente e che all'interno del server non siano rimasti utensili o viti non utilizzate.

  14. Reinstallare il coperchio superiore posteriore. Vedere Installazione del coperchio superiore posteriore.
  15. Reinstallare il coperchio superiore anteriore. Vedere Installazione del coperchio superiore anteriore.
  16. Reinstallare le unità di alimentazione. Vedere Installazione di un'unità di alimentazione.
  17. Reinstallare i moduli OCP se necessario. Vedere Installazione di un modulo OCP.

  18. Se il server era installato in un rack, reinstallare il server nel rack. Vedere Sostituzione del server.

  19. Collegare nuovamente i cavi di alimentazione e gli altri cavi rimossi.

  20. Accendere il server e le periferiche. Vedere Accensione del server.

  21. Aggiornare il firmware FPGA XCC/UEFI/LXPM/SCM. Vedere Aggiornamento del firmware

  22. Ripristinare la configurazione del server. Vedere Ripristino della configurazione server.

  23. Reinstallare la chiave FoD, se presente.

  24. Se è necessario nascondere il TPM o aggiornare il firmware del TPM, vedere Come nascondere/osservare il TPM o Aggiornamento del firmware TPM

  25. Facoltativo: abilitare l'avvio sicuro. Vedere Abilitazione dell'avvio sicuro UEFI.

  • Come nascondere/osservare il TPM
    Il TPM è abilitato per impostazione predefinita per codificare il trasferimento dei dati per il funzionamento del sistema. È possibile disabilitare il TPM utilizzando l'interfaccia Unified Extensible Firmware Interface (UEFI) oppure Lenovo XClarity Essentials OneCLI.
  • Aggiornamento del firmware TPM
    Facoltativamente è possibile aggiornare il firmware TPM mediante Lenovo XClarity Essentials OneCLI.
  • Abilitazione dell'avvio sicuro UEFI
    Facoltativamente, è possibile abilitare l'avvio sicuro UEFI.
