Installazione del Lenovo Processor Neptune Core Module

Seguire le istruzioni riportate in questa sezione per installare il Processor Neptune^® Core Module.

Procedura

1. Installare il processore nella nuova piastra.
   Nota

   • Se si sostituisce il processore e si riutilizza la piastra a freddo, utilizzare la nuova piastra fornita con il nuovo processore.
   • Se si sostituisce la piastra a freddo e si riutilizza il processore e se la nuova piastra a freddo viene fornita con piastre del processore, assicurarsi di usare lo stesso tipo di piastra di quello eliminato.

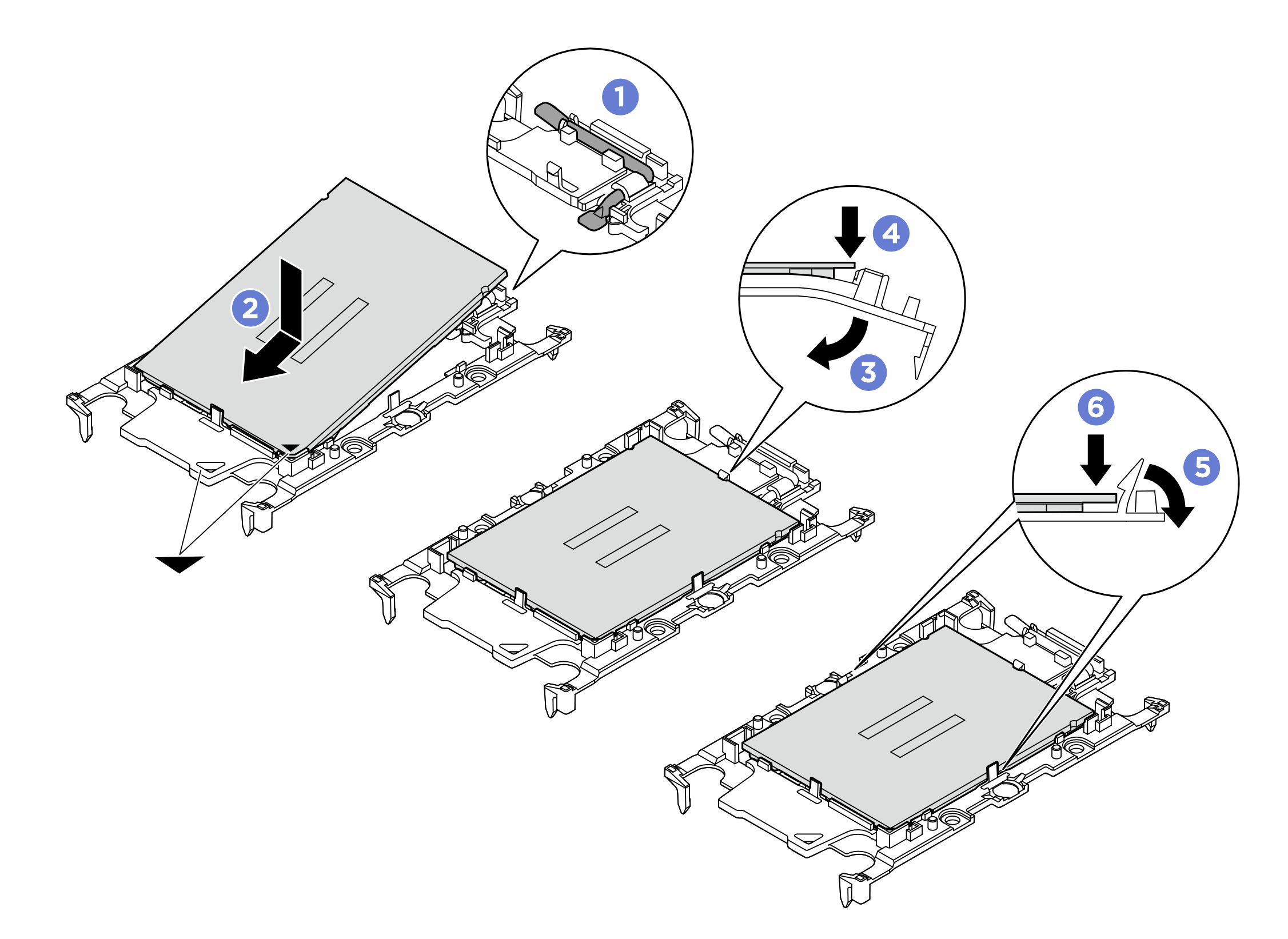

   Figura 1. Installazione di una piastra del processore



   Nota

   Per fare in modo che il processore resti fissato alla piastra dopo l'inserimento, tenere il lato di contatto del processore rivolto verso l'alto, impugnando l'assieme della piastra del processore per i lati della piastra.

   1. Verificare che la maniglia sulla piastra sia in posizione di chiusura.
   2. Allineare il processore sulla nuova piastra in modo che i contrassegni triangolari siano allineati, quindi inserire l'estremità contrassegnata del processore nella piastra.
   3. Tenere in posizione l'estremità inserita del processore, quindi ruotare l'estremità non contrassegnata della piastra verso il basso e allontanarla dal processore.
   4. Premere il processore e fissare l'estremità non contrassegnata sotto il fermo sulla piastra.
   5. Ruotare delicatamente i lati della piastra verso il basso per allontanarli dal processore.
   6. Premere il processore e fissare le estremità sotto i fermi sulla piastra.
2. Applicare il lubrificante termico.
   • Se si sostituisce la piastra a freddo e si riutilizza il processore, viene fornita una nuova piastra a freddo con il lubrificante termico e non è necessario applicare un nuovo lubrificante termico.
     Nota

     Per garantire le migliori prestazioni, controllare la data di produzione sulla nuova piastra a freddo e assicurarsi che non superi i due anni. In caso contrario, rimuovere il lubrificante termico esistente e applicare il nuovo.
   • Se si sostituisce il processore e si riutilizza la piastra a freddo, effettuare le seguenti operazioni per applicare il lubrificante termico:
     1. Se sulla piastra a freddo sono presenti residui di lubrificante termico, rimuoverli con un panno imbevuto di alcol.
     2. Posizionare delicatamente il processore e la piastra nella confezione di spedizione con il lato contatto del processore rivolto verso il basso. Assicurarsi che il contrassegno triangolare sulla piastra sia orientato nella confezione di spedizione come mostrato di seguito.
     3. Applicare il lubrificante termico sulla parte superiore del processore con una siringa, formando quattro punti uniformemente distribuiti, mentre ogni punto è costituito da circa 0,1 ml di lubrificante termico.

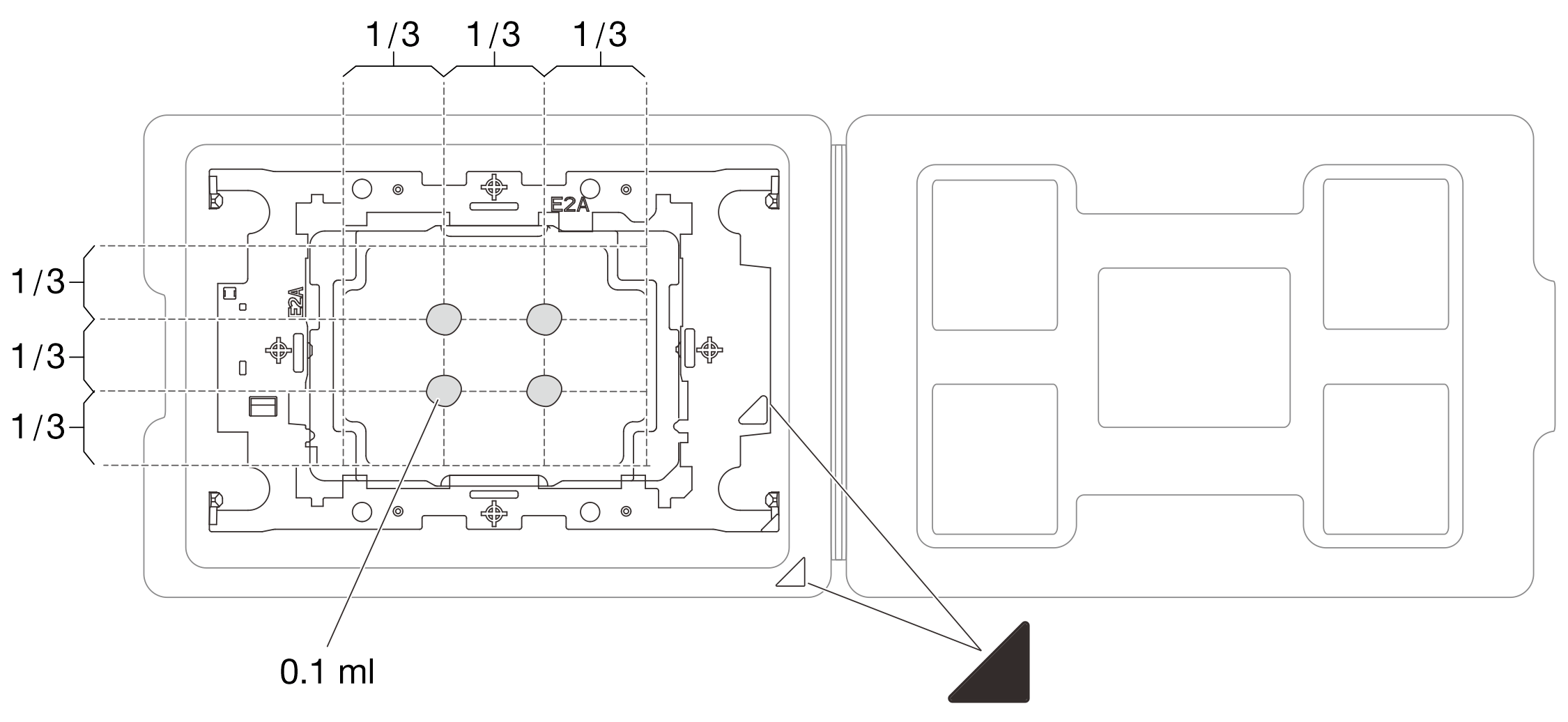

        Figura 2. Applicazione del lubrificante termico con il processore nella confezione di spedizione


3. Assemblare il processore e la piastra a freddo.

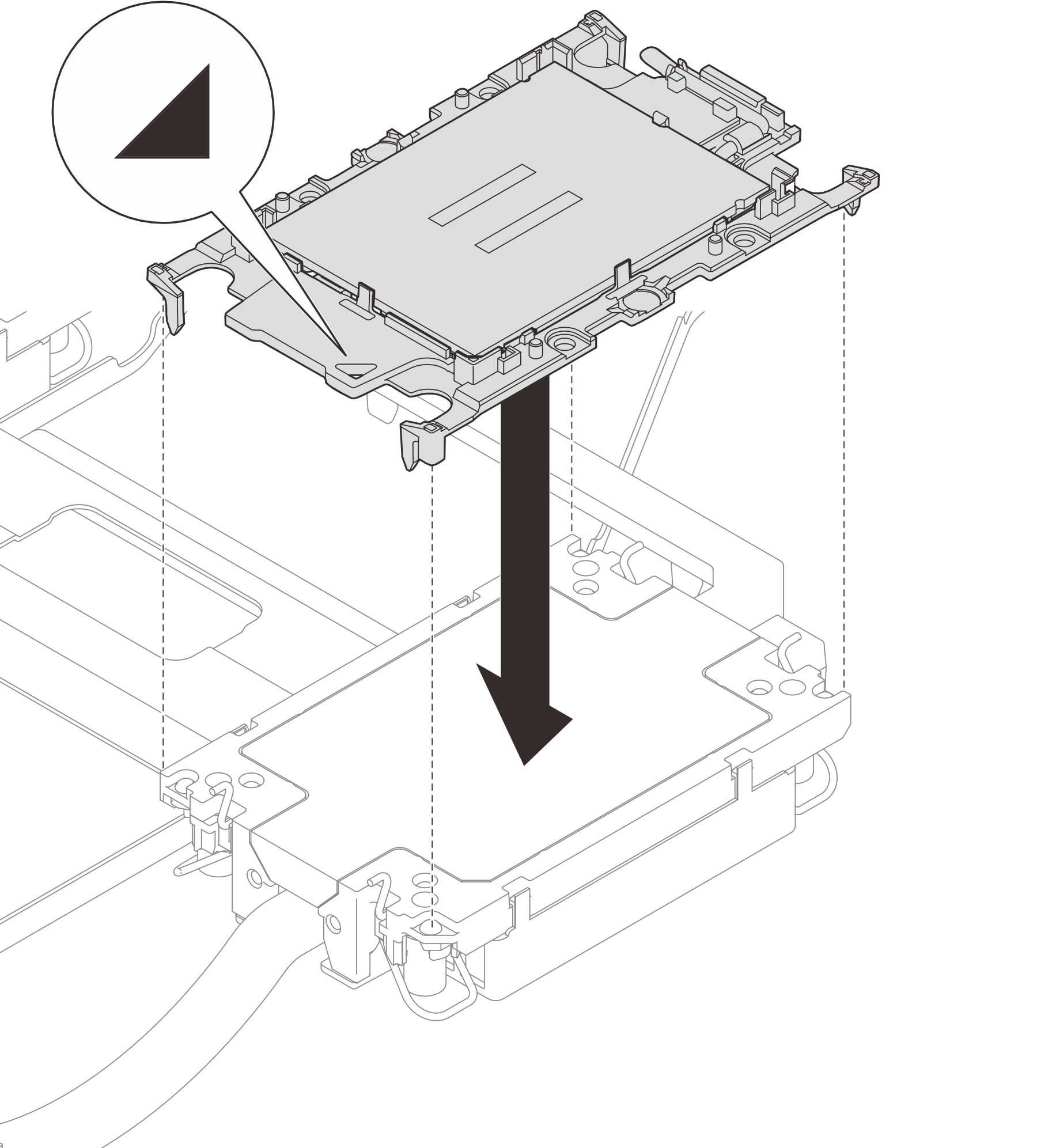

   Figura 3. Installazione del processore sulla piastra a freddo


   1. Allineare il contrassegno triangolare sulla piastra del processore e sul processore al contrassegno triangolare sulla piastra a freddo.
   2. Installare la piastra del processore sulla piastra a freddo.
   3. Spingere la piastra in posizione fino ad agganciare i fermi in tutti e quattro gli angoli. Controllare visivamente che non ci sia spazio tra la piastra del processore e la piastra a freddo.
4. Installare l'assieme piastra a freddo.
   Nota

   Se nel server sono installati solo due processori, in genere i processori 1 e 2, è necessario installare i coperchi sui socket vuoti dei processori 3 e 4 prima di procedere con l'installazione.

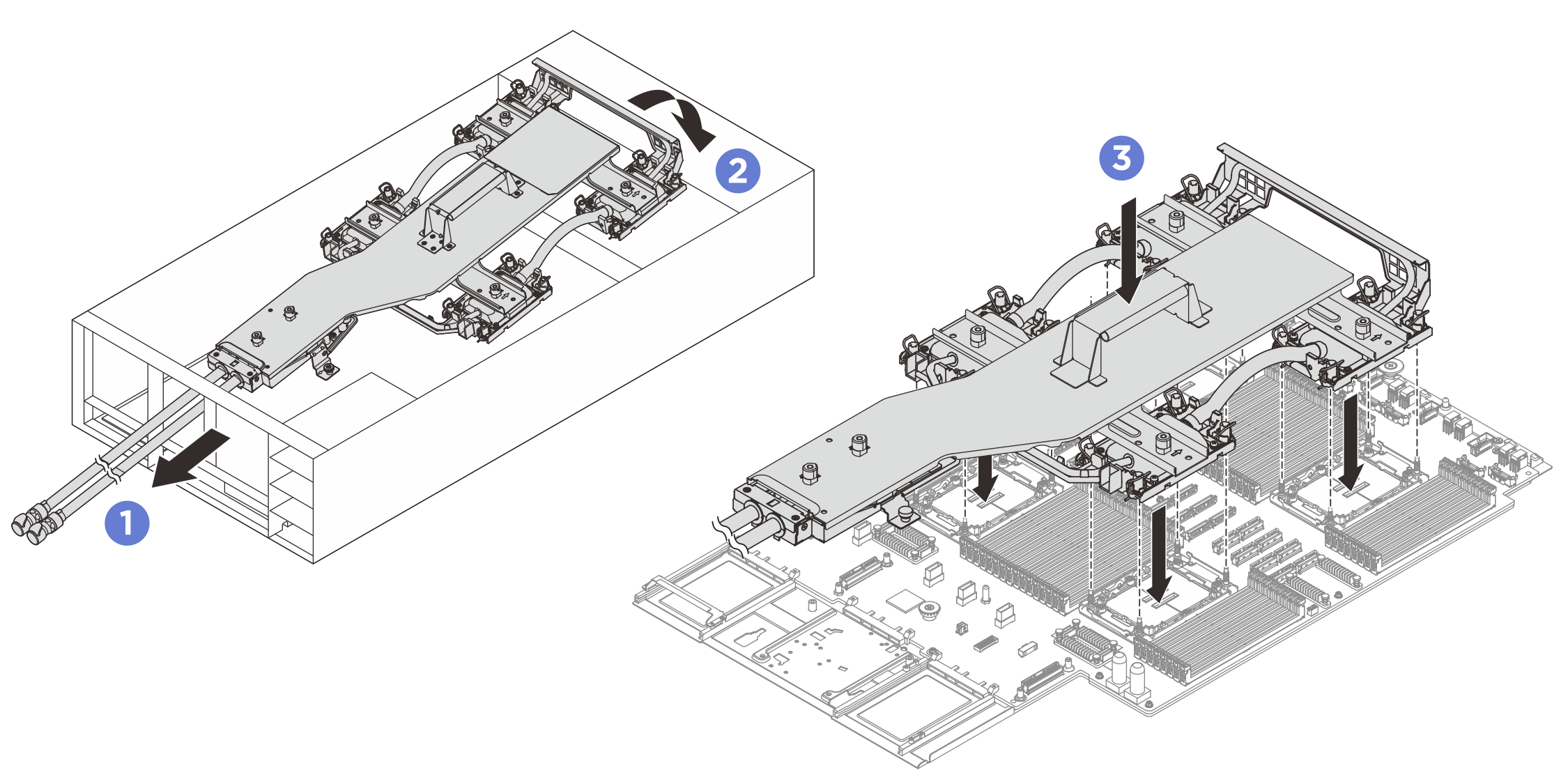

   Figura 4. Installazione dell'assieme piastra a freddo







   Nota

   • Non toccare i contatti del connettore sulla parte inferiore del processore.
   • Verificare che non siano presenti oggetti sul socket del processore per evitare che si danneggi.
   1. Tenere la maniglia sull'assieme piastra a freddo e inserire delicatamente i tubi nell'apertura sulla parte posteriore dello chassis.
   2. Ruotare la parte anteriore dell'assieme piastra a freddo in posizione inclinata e allineare i quattro dadi Torx T30 su ciascuna piastra a freddo ai corrispondenti perni filettati del socket del processore.
   3. Inserire l'assieme piastra a freddo nel socket del processore.
5. Serrare le viti zigrinate per fissare l'assieme piastra a freddo. Utilizzare un cacciavite, se necessario.
   Figura 5. Installazione dell'assieme piastra a freddo






6. Serrare i dadi Torx T30 sull'assieme piastra a freddo.

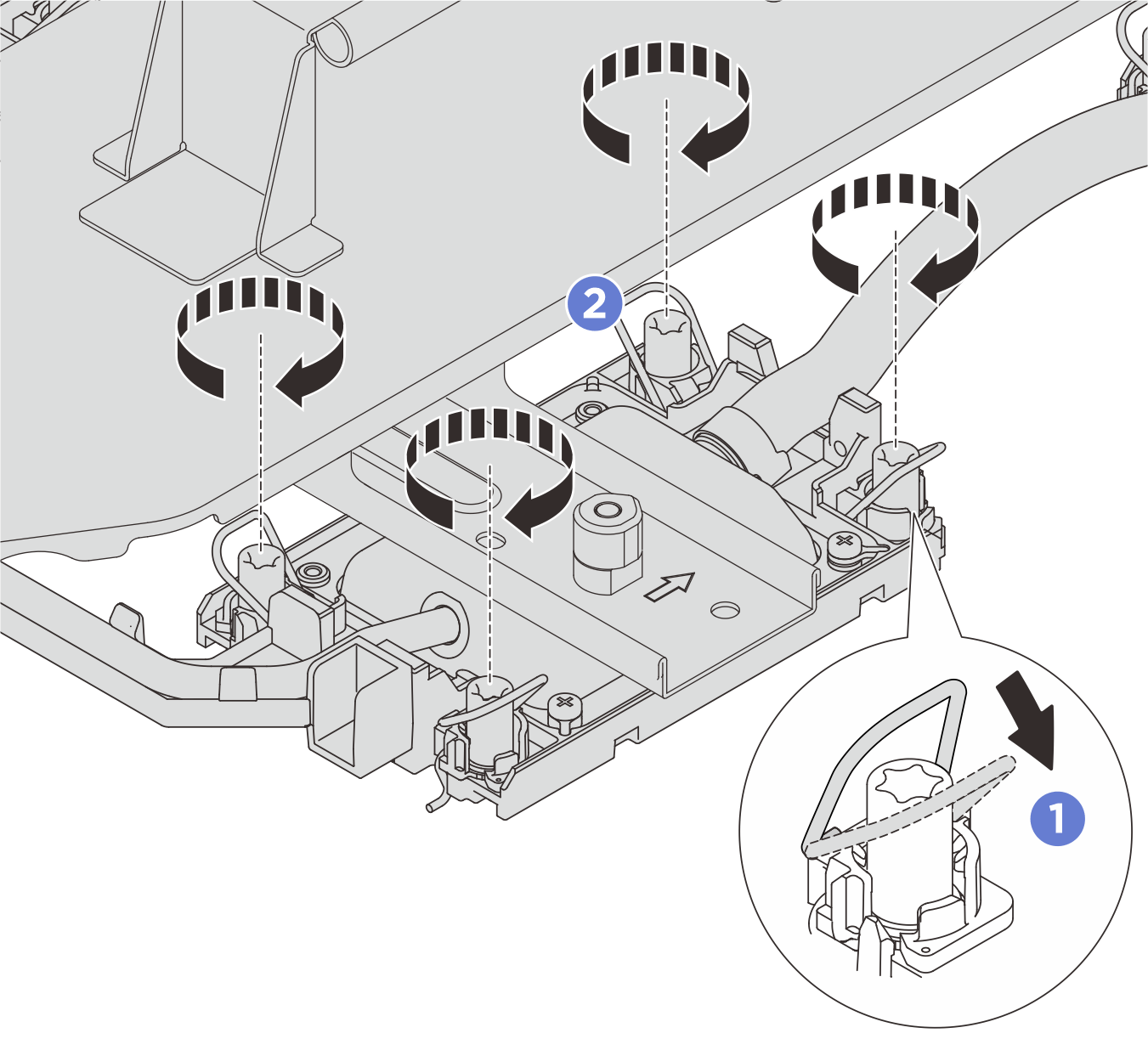

   Figura 6. Serraggio dei dadi Torx T30






   1. Ruotare i fermi del cavo verso l'esterno finché non si agganciano ai ganci nel socket.
   2. Serrare completamente i dadi Torx T30 nella sequenza di installazione mostrata sull'etichetta dell'assieme piastra a freddo. Serrare completamente le viti, quindi controllare visivamente per verificare che non vi siano spazi tra la vite di spallamento sotto l'assieme della piastra a freddo e il socket del processore. (Per riferimento, la coppia richiesta per serrare completamente i dadi è 10 +/- 2,0 lbf-in, 1,1 +/- 0,2 N-m).
7. Ruotare tutte le manopole in senso antiorario in posizione di sblocco nella sequenza di rimozione mostrata sull'etichetta del supporto.

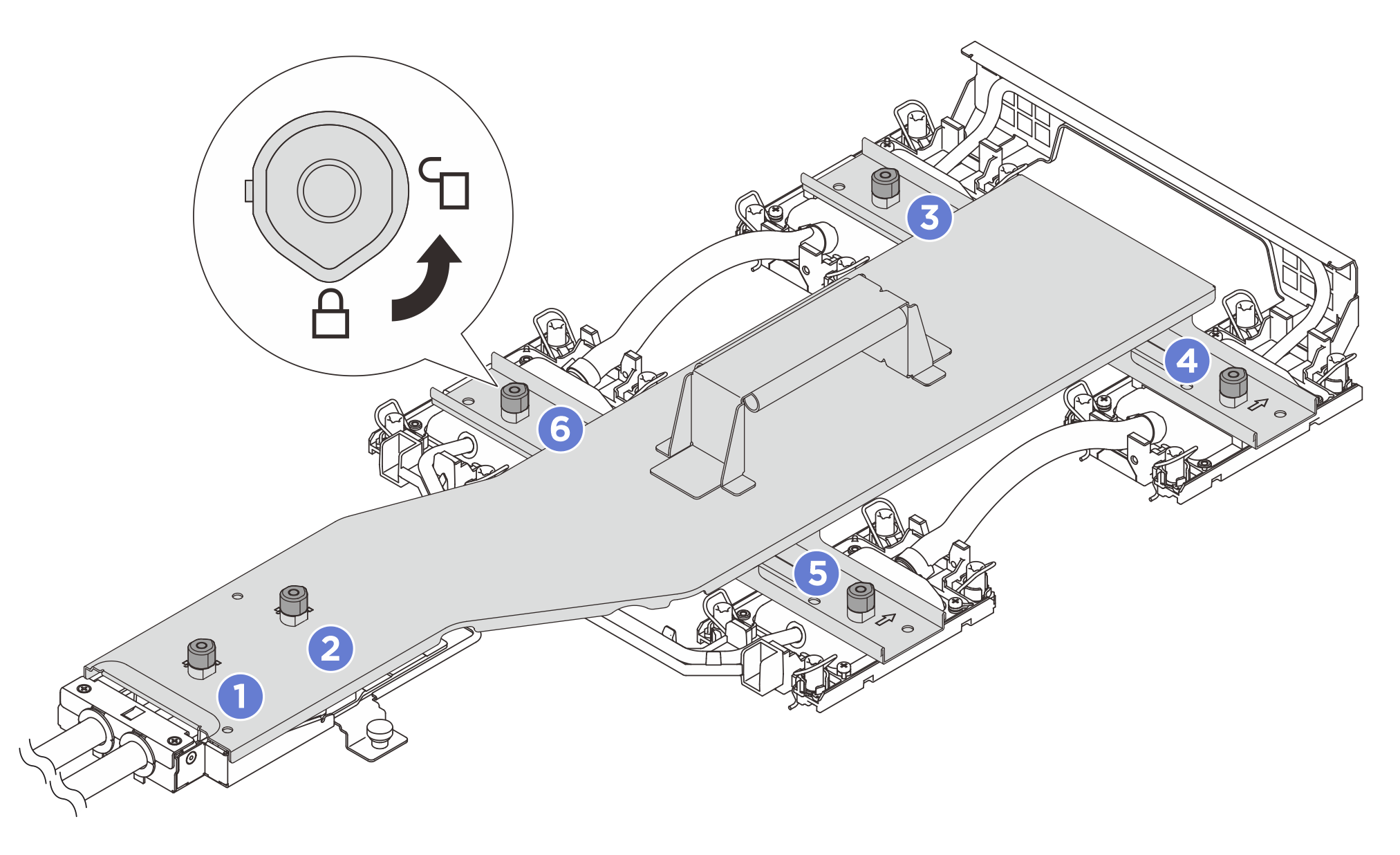

   Figura 7. Allentamento del supporto della piastra a freddo






8. Rimuovere il supporto della piastra a freddo dall'assieme piastra a freddo.
   Figura 8. Rimozione del supporto della piastra a freddo






9. Installare i coperchi della piastra a freddo.
   Figura 9. Installazione dei coperchi della piastra a freddo






10. Installare l'elemento di riempimento della scheda verticale.
    Figura 10. Installazione dell'elemento di riempimento della scheda verticale






11. Collegare il cavo del modulo del sensore di rilevamento delle perdite al connettore 1 sull'assieme della scheda di sistema.
    Figura 11. Collegamento del modulo del sensore di rilevamento delle perdite
