Rimozione del Lenovo Processor Neptune Core Module

Seguire le istruzioni riportate in questa sezione per rimuovere il Processor Neptune^® Core Module.

Importante

• Questa attività deve essere eseguita da tecnici qualificati certificati dall'assistenza Lenovo. Non tentare di rimuovere o installare la parte senza una formazione e una qualifica adeguate.

• Contattare Lenovo Professional Services il team per assistenza quando si installa la parte per la prima volta.

• Prima di eseguire questa attività, assicurarsi di disporre della staffa di spedizione del circuito principale dell'acqua.

Informazioni su questa attività

Informazioni sulla sicurezza per il cavo del modulo del sensore di rilevamento dei liquidi

S011

Avvertenza

Presenza di bordi, angoli o giunzioni taglienti.

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

• Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

• Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

• Ciascun socket del processore deve contenere sempre un coperchio o una piastra a freddo. Quando si rimuove o si installa un assieme piastra a freddo, proteggere i socket del processore vuoti con un coperchio.
• Non toccare i contatti del processore o del socket del processore. I contatti del socket/processore sono estremamente delicati e potrebbero essere facilmente danneggiati. Agenti contaminanti sui contatti del processore, ad esempio il grasso della pelle, possono causare problemi di connessione.
• Evitare che il lubrificante termico sul processore o sulla piastra a freddo entri in contatto con altri elementi. Il contatto con qualsiasi superficie potrebbe contaminare il lubrificante termico e renderlo inefficace. Il lubrificante termico può danneggiare componenti, quali i connettori elettrici nel socket del processore.

Elenco dei tipi di cacciavite dinamometrico	Tipo di vite
Cacciavite a testa Torx T30	Vite Torx T30

Procedura

1. Prepararsi per questa attività.
   1. Rimuovere le prese di collegamento rapido dai collettori. Vedere Rimozione del collettore (sistema in-rack) o Rimozione del collettore (sistema in-row).
   2. Rimuovere il server dal rack. Vedere Rimozione del server dal rack (chassis con vani da 2,5") o Rimozione del server dal rack (chassis con vani E3.S).
   3. Rimuovere il coperchio superiore anteriore. Vedere Rimozione del coperchio superiore anteriore.
   4. Rimuovere il coperchio superiore posteriore. Vedere Rimozione del coperchio superiore posteriore.
   5. Rimuovere il deflettore d'aria anteriore. Vedere Rimozione del deflettore d'aria anteriore.
   6. Rimuovere le ventole e l'alloggiamento della ventola. Vedere Rimozione di una ventola e Rimozione dell'alloggiamento della ventola.
   7. Rimuovere la barra trasversale. Vedere Rimozione della barra trasversale.
   8. Rimuovere le schede verticali PCIe. Vedere Rimozione della scheda verticale PCIe.
   9. Rimuovere il deflettore d'aria posteriore. Vedere Rimozione del deflettore d'aria posteriore.
   10. Etichettare il numero di slot di ciascun modulo di memoria dagli slot 9-24 e 41-56, quindi rimuovere i moduli dall'assieme della scheda di sistema e posizionarli su una superficie antistatica per la reinstallazione. Vedere Rimozione di un modulo di memoria.

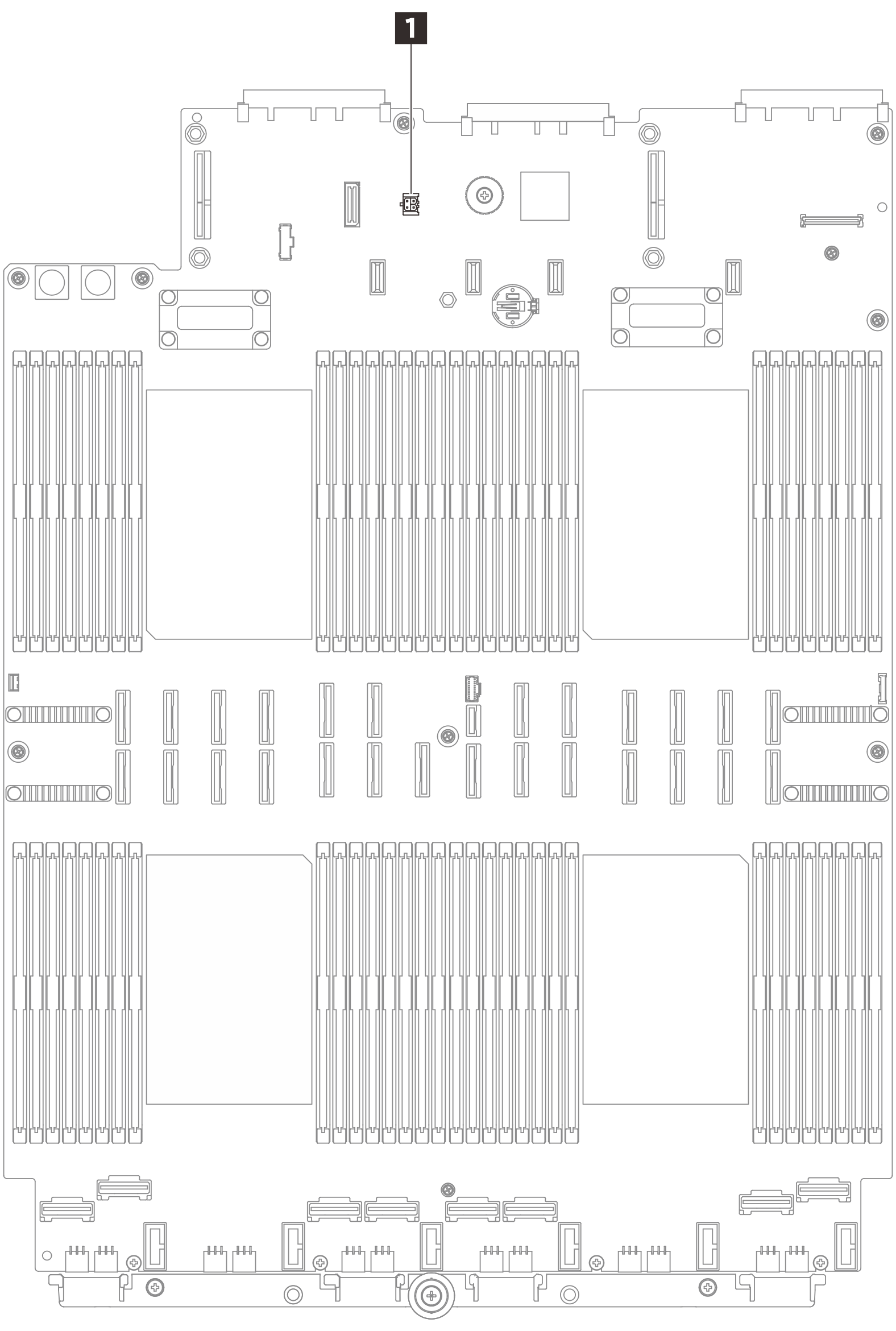

2. Scollegare il cavo del modulo del sensore di rilevamento delle perdite dal connettore 1 sull'assieme della scheda di sistema.
   Figura 1. Scollegamento del modulo del sensore di rilevamento delle perdite

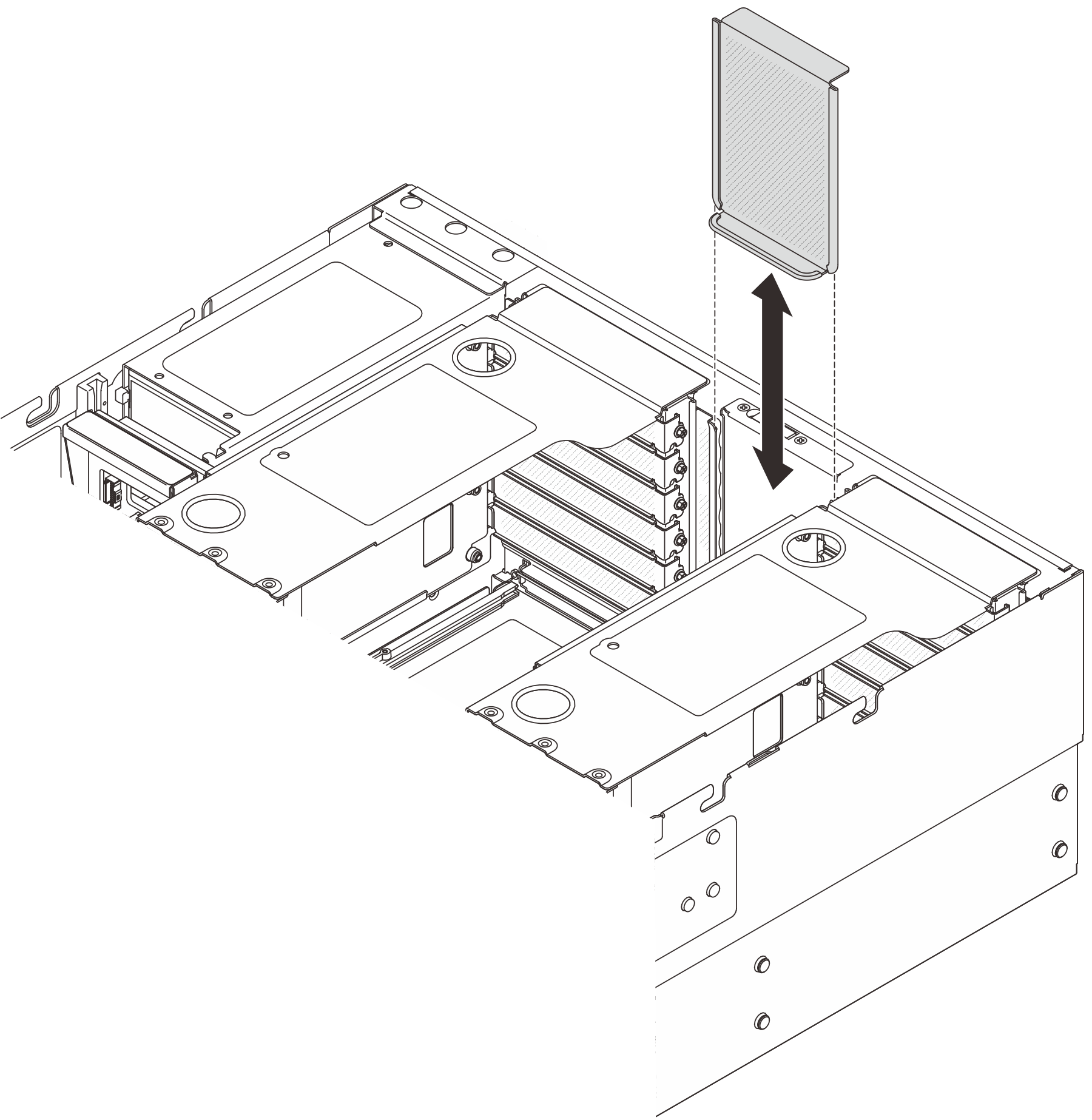

3. Rimuovere l'elemento di riempimento della scheda verticale.
   Figura 2. Rimozione dell'elemento di riempimento della scheda verticale






4. Rimuovere i coperchi della piastra a freddo.
   Figura 3. Rimozione dei coperchi della piastra a freddo

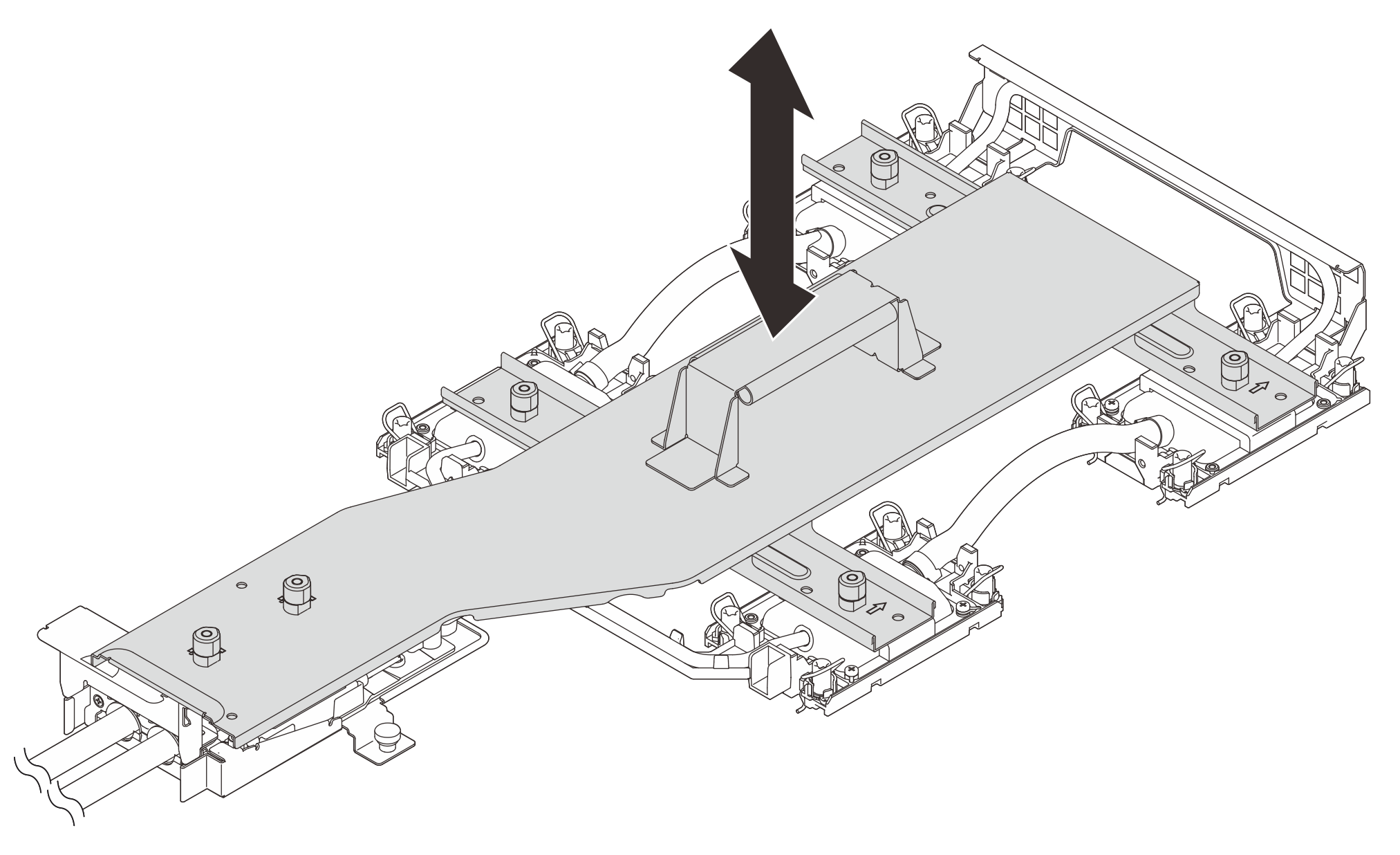

5. Allineare e posizionare il supporto della piastra a freddo sull'assieme della piastra a freddo.
   Figura 4. Installazione del supporto della piastra a freddo

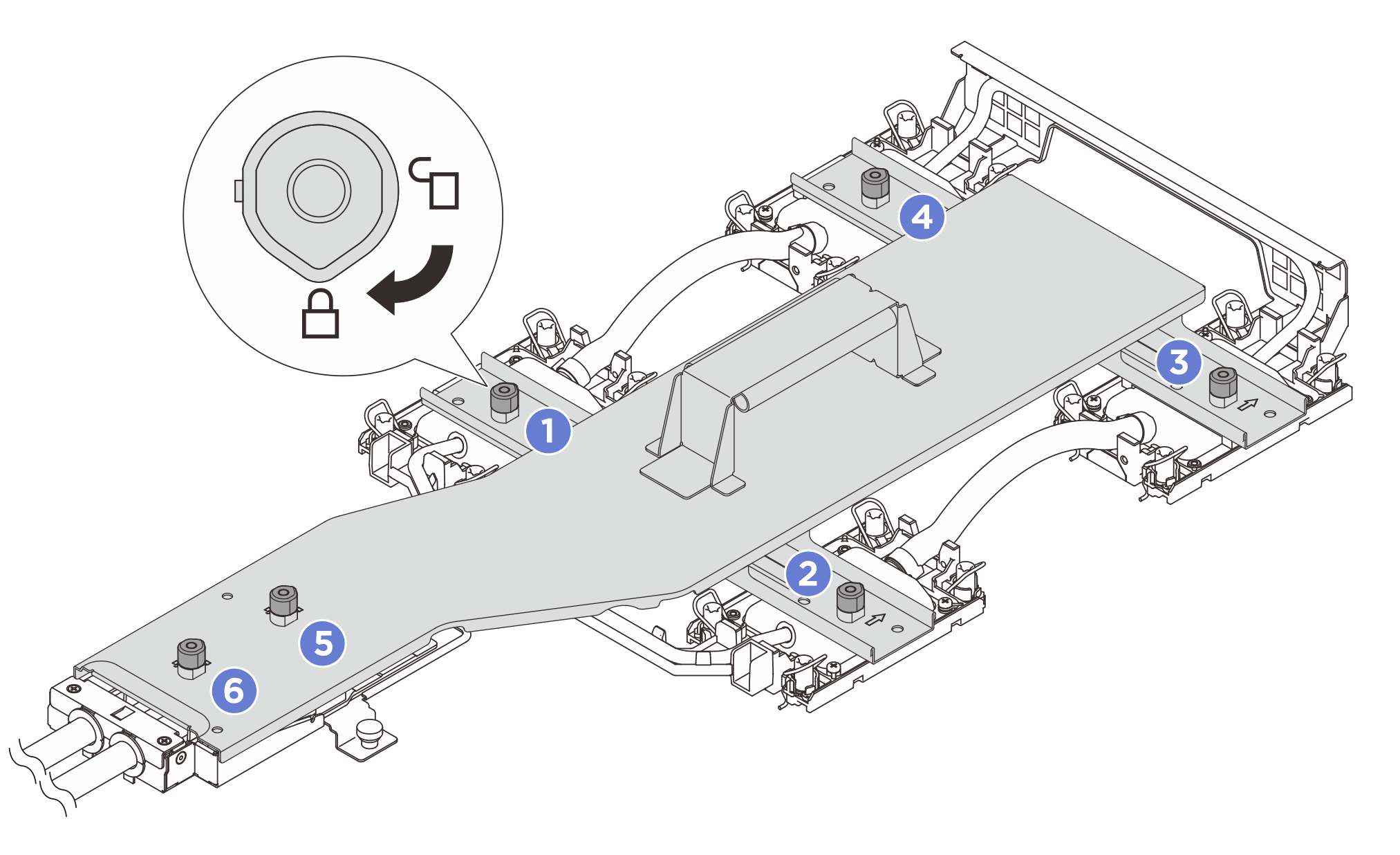

6. Ruotare tutte le manopole in senso orario in posizione di blocco nella sequenza di installazione mostrata sull'etichetta del supporto.
   Figura 5. Fissaggio del supporto della piastra a freddo

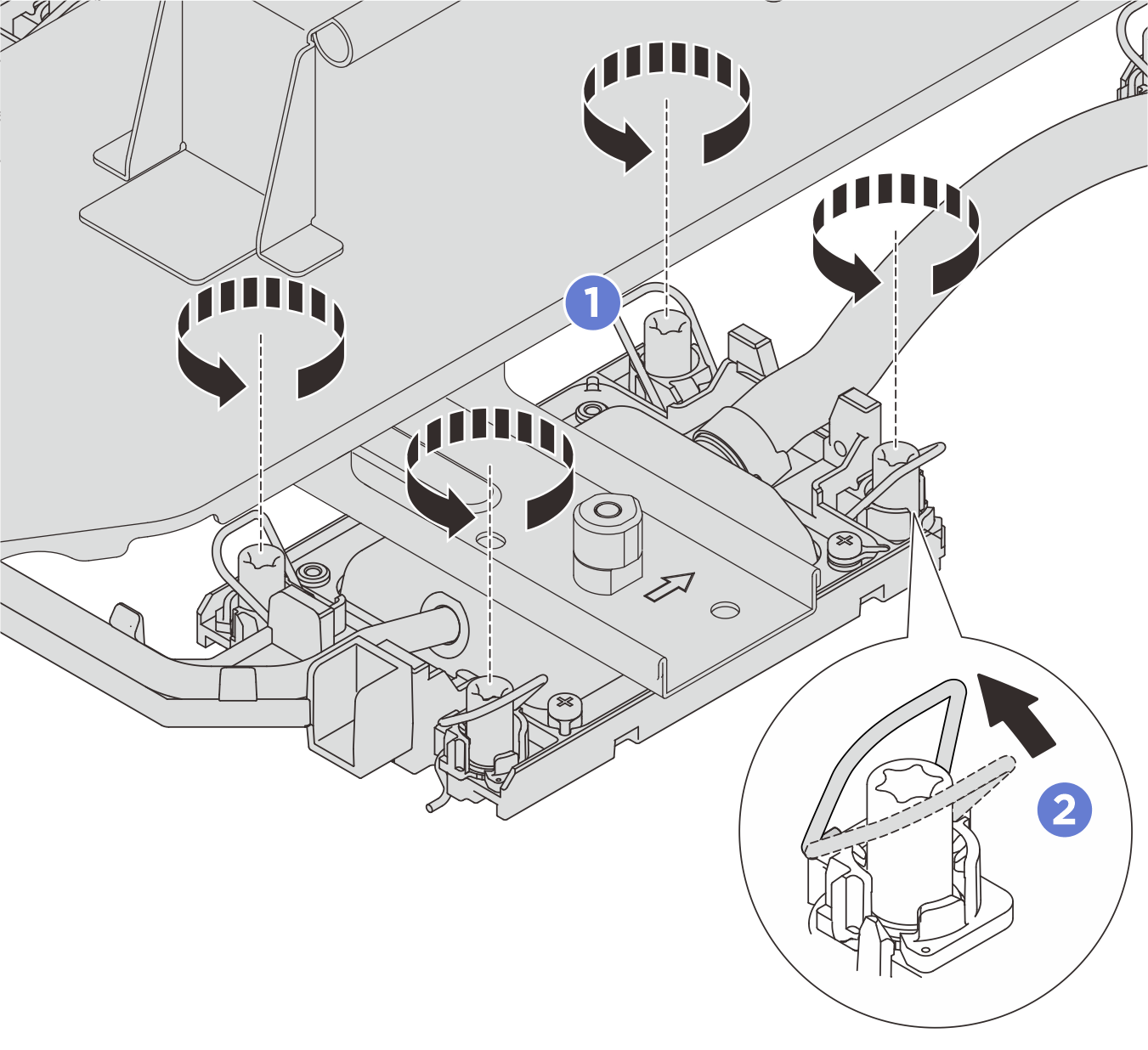

7. Allentare i dadi Torx T30 sull'assieme piastra a freddo.
   Figura 6. Allentamento dei dadi Torx T30






   1. Allentare completamente i dadi Torx T30 sull'assieme piastra a freddo.
   2. Ruotare i fermi del cavo verso l'interno.

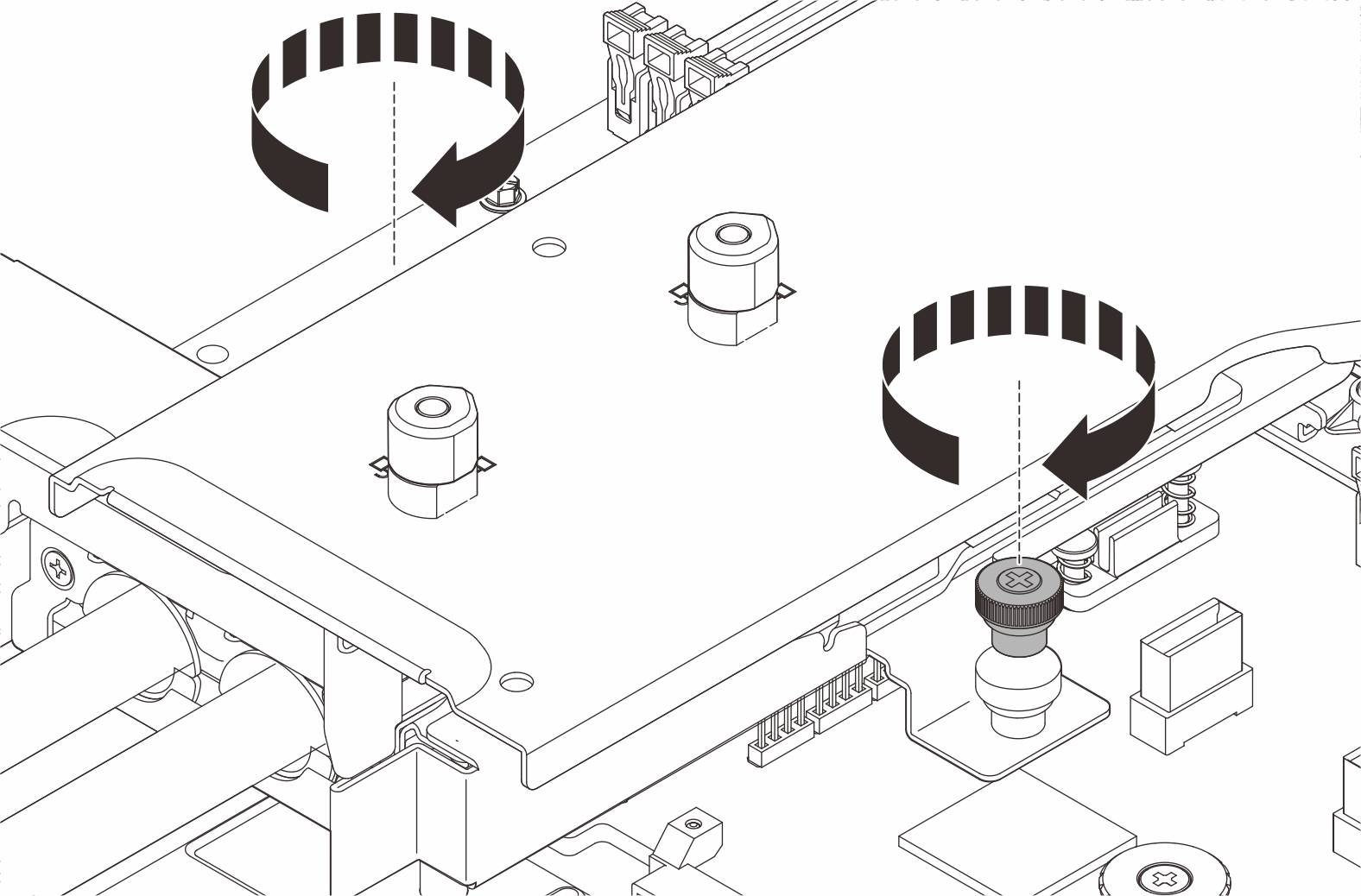

8. Allentare le viti zigrinate. Utilizzare un cacciavite, se necessario.
   Figura 7. Rimozione dell'assieme piastra a freddo

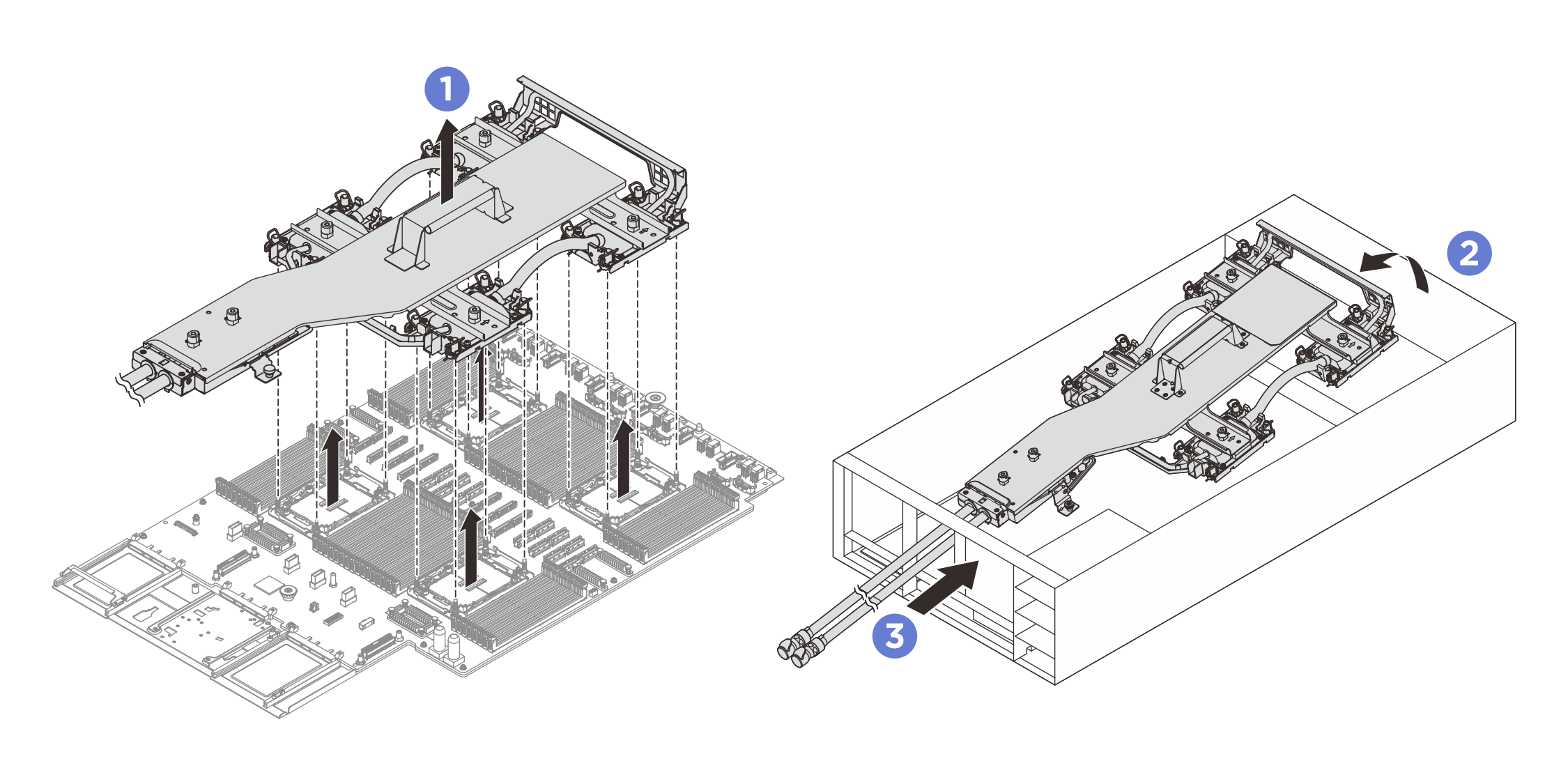

9. Rimuovere l'assieme piastra a freddo.
   Figura 8. Rimozione dell'assieme piastra a freddo






   1. Afferrare la maniglia sull'assieme della piastra a freddo e sollevarla dall'assieme della scheda di sistema.
   2. Ruotare la parte anteriore dell'assieme della piastra a freddo in posizione inclinata.
   3. Far scorrere delicatamente l'assieme della piastra a freddo verso la parte anteriore dello chassis, quindi sollevare con cautela i tubi dell'assieme della piastra a freddo estraendoli dallo chassis.
10. Se si sostituisce il processore o la piastra a freddo, separare il processore dall'assieme della piastra a freddo. Vedere Separazione del processore dalla piastra e dal dissipatore di calore.
