Rimozione del server dal rack (chassis con vani E3.S)

Seguire le istruzioni riportate in questa sezione per rimuovere il server dal rack.

Informazioni su questa attività

S037 Avvertenza Il peso di questa parte o unità è di oltre 55 kg (121,2 lb). Per il sollevamento di questa parte o unità è richiesto personale specializzato e/o un dispositivo di sollevamento

Avvertenza Applicare le procedure di sicurezza per il sollevamento.

Avvertenza Pericolo di caduta.

Avvertenza Non collocare alcun oggetto su un dispositivo montato nel rack, a meno che non si tratti di un dispositivo destinato all'utilizzo come mensola.

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.

• Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

• Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

1. Sganciare il server se è stato fissato al rack.

   Parte anteriore	Parte posteriore

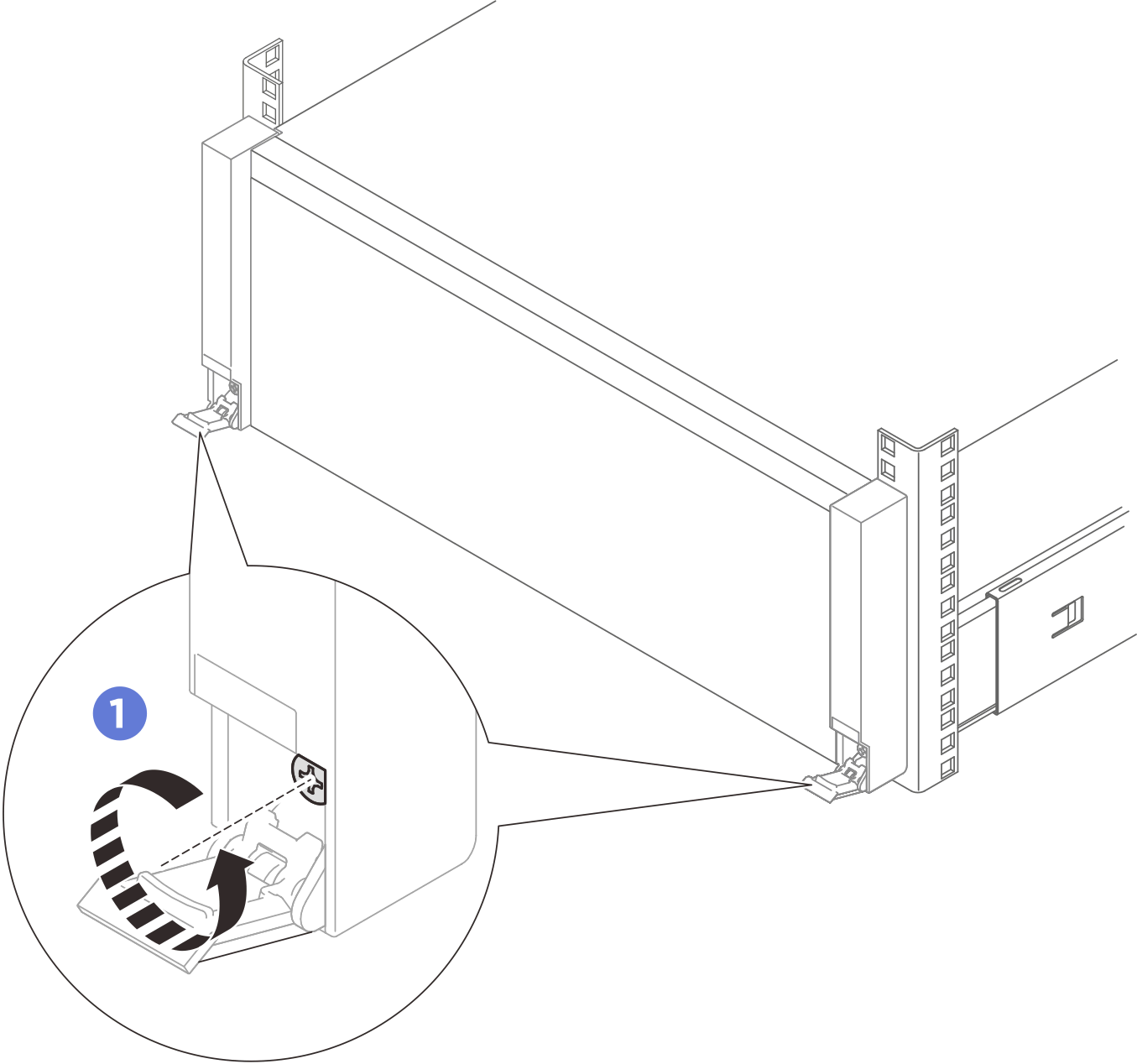

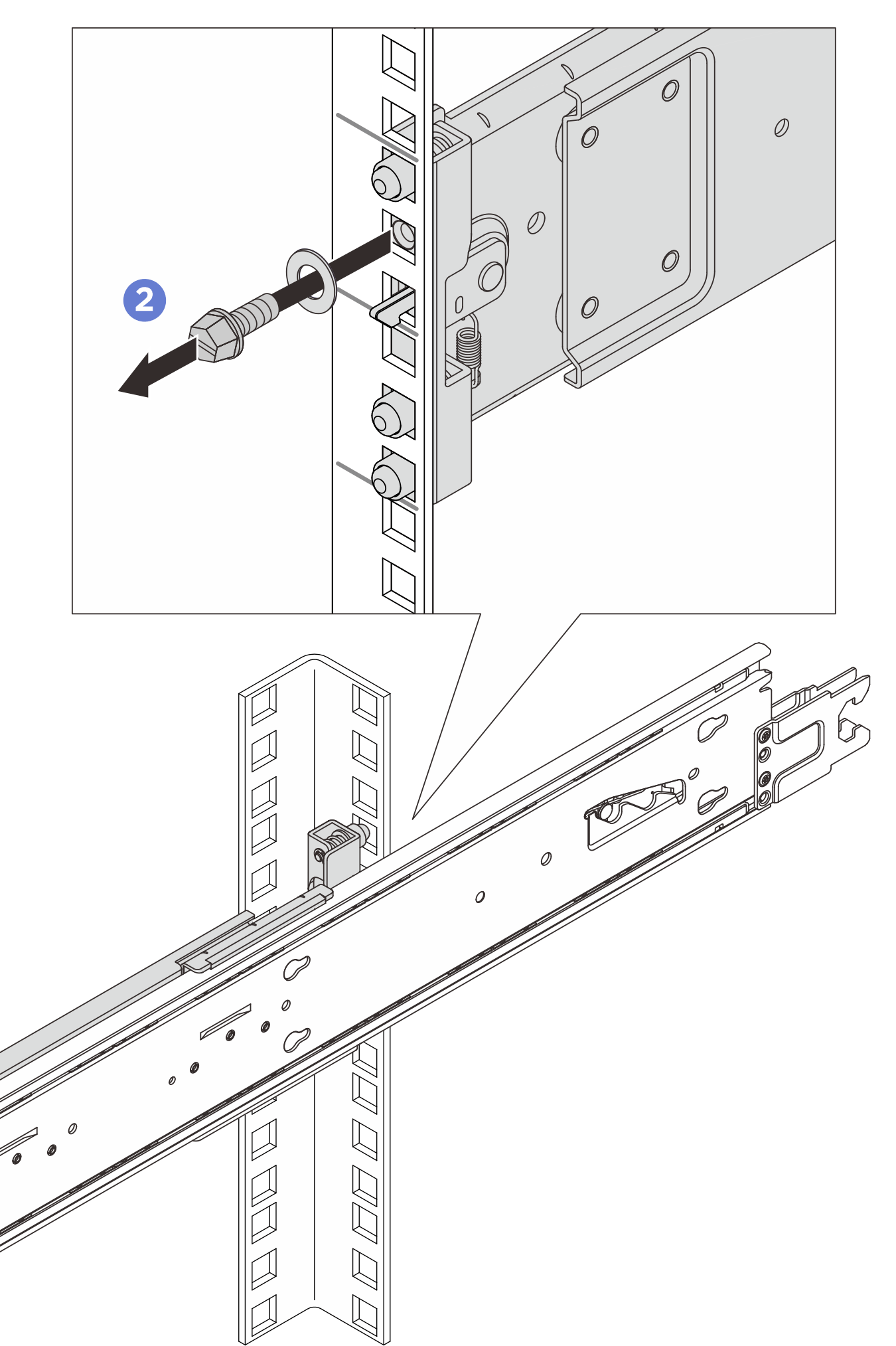

   Aprire i fermi di rilascio del rack e allentare in senso antiorario le viti prigioniere con un cacciavite Phillips. Nota Utilizzare un cacciavite a testa piatta, esagonale o Phillips per le seguenti istruzioni. Rimuovere la rondella e la vite M5 su entrambi i lati.

2. Determinare il metodo di sollevamento.

   Utilizzo di un dispositivo di sollevamento: (consigliato) Avvertenza Il peso di questa parte o unità è di oltre 55 kg (121,2 lb). Per il sollevamento di questa parte o unità è richiesto personale specializzato e/o un dispositivo di sollevamento
   Sollevamento manuale: (non consigliato) Attenzione Prima di sollevare il server, rimuovere tutte le unità di alimentazione e tutte le unità di storage.
   Avvertenza Applicare le procedure di sicurezza per il sollevamento.	Avvertenza Pericolo di caduta.
   Avvertenza Assicurarsi che tre persone sollevino il server afferrandolo dai punti di sollevamento 1.

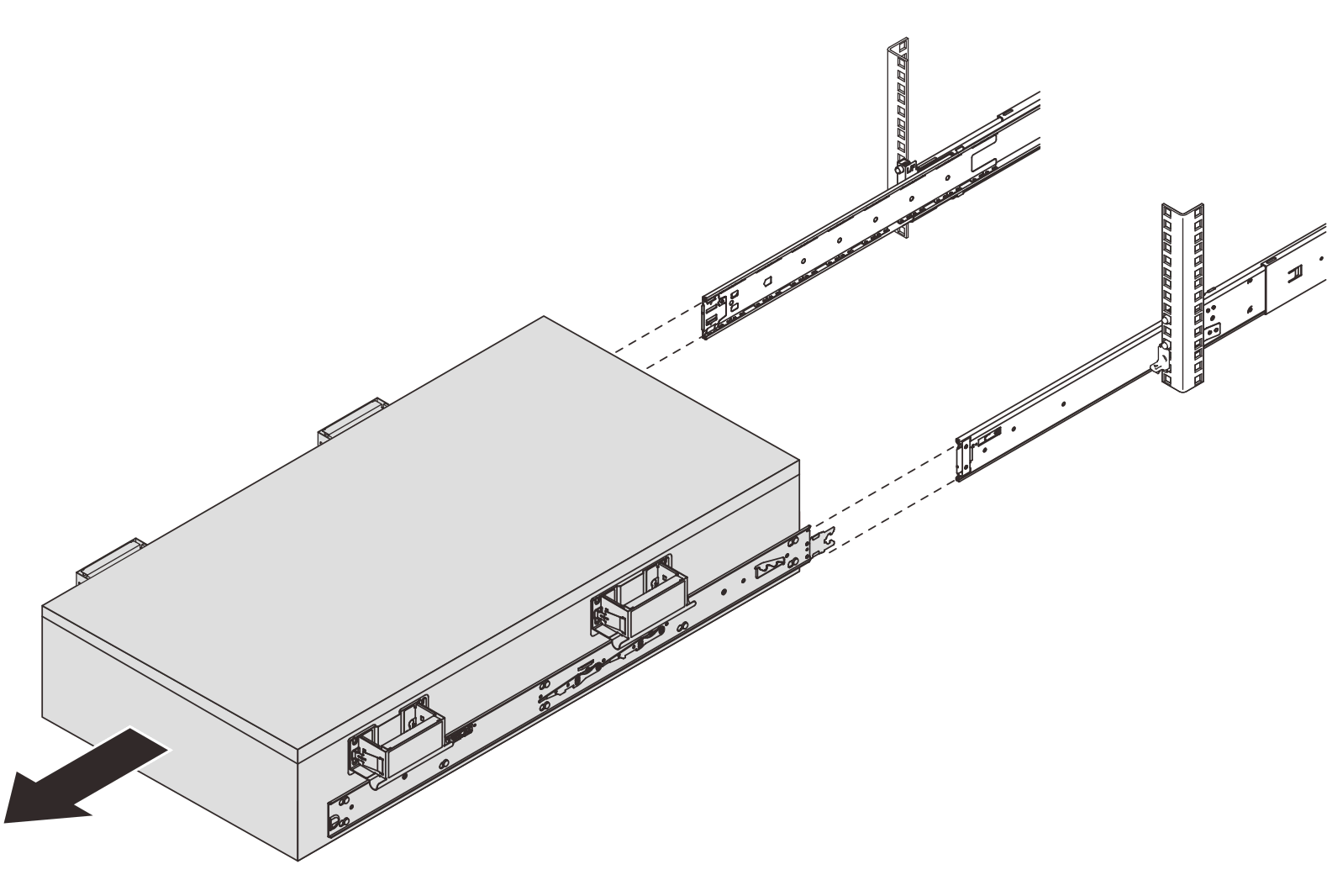

3. Rimuovere il server e le guide interne dal rack.

   Attenzione Quando si sposta il server manualmente, tenere sempre il server per i relativi punti di sollevamento o le maniglie di sollevamento.

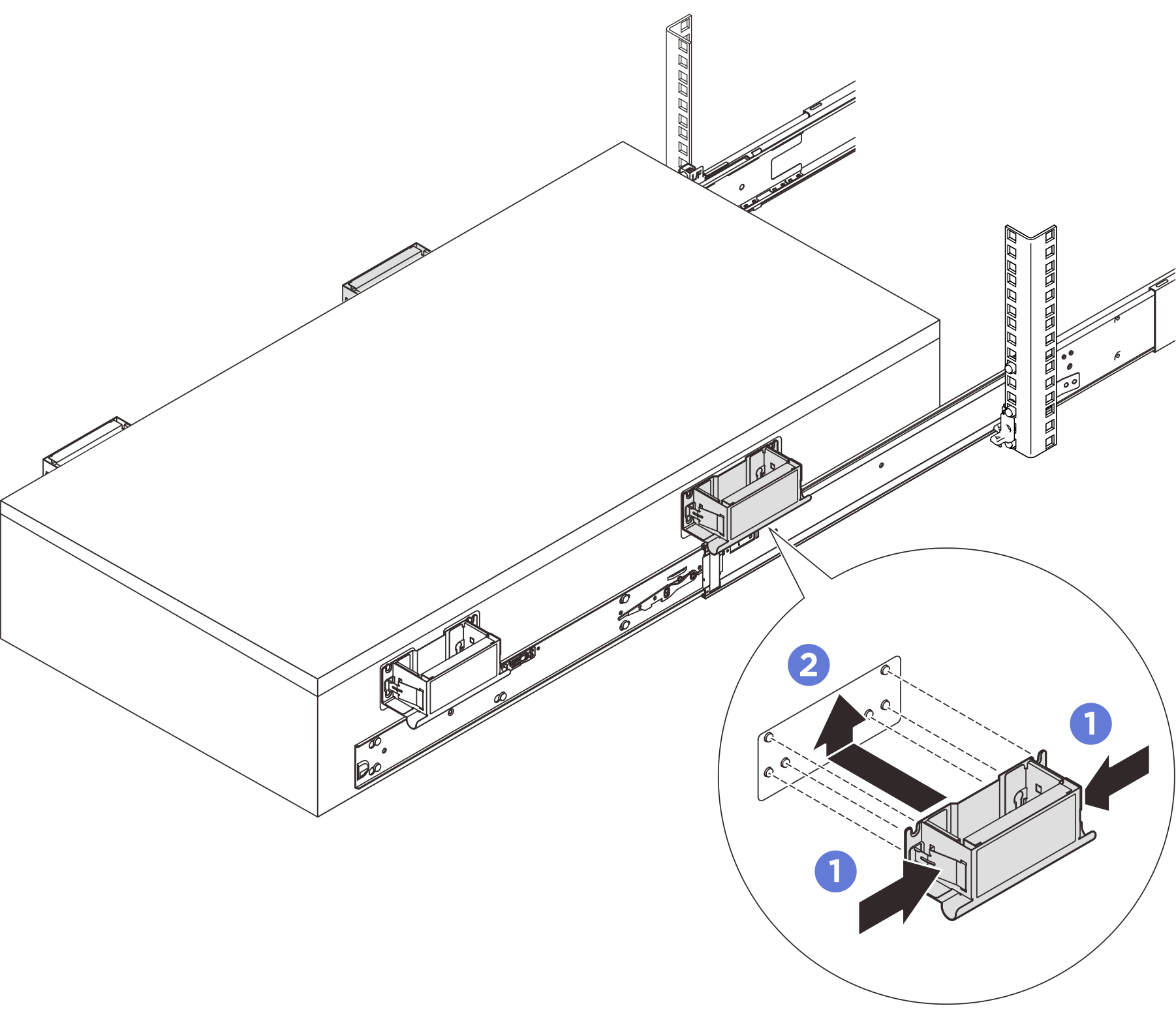

   1. Installare la maniglia di sollevamento anteriore se è necessario sollevare il server manualmente.

      Fare scorrere il server verso l'esterno finché non si blocca. Afferrare entrambi i lembi sul lato delle maniglie. Allineare le maniglie ai 6 pioli sui lati del server, quindi fare scorrere le maniglie verso l'alto per fissarle allo chassis. Avvertenza Assicurarsi di installare entrambe le maniglie di sollevamento anteriori prima di procedere all'estrazione.

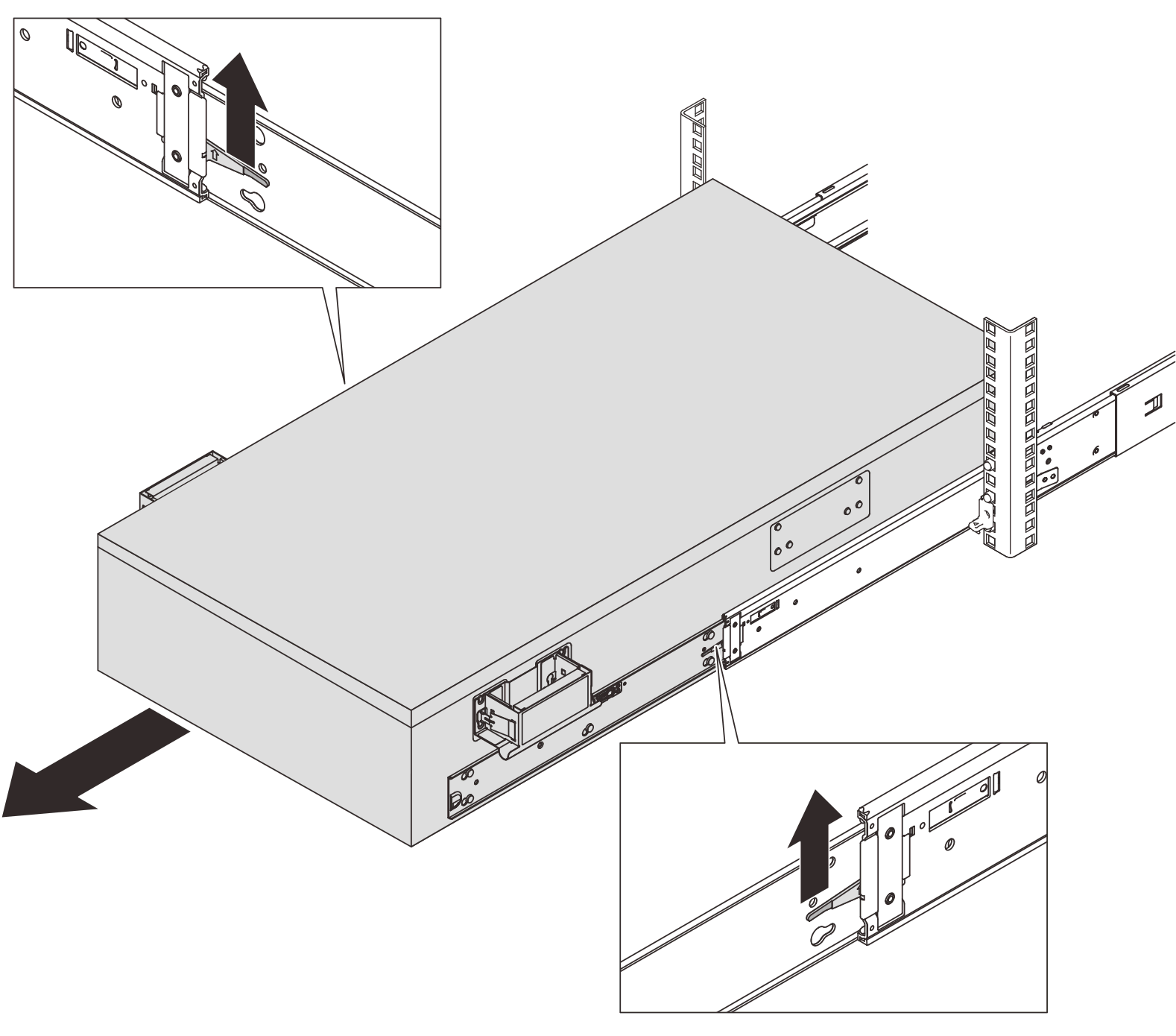

   2. Sollevare la prima coppia di fermi di blocco per procedere all'estrazione.



   3. Collegare le maniglie posteriori se è necessario sollevare il server manualmente.

      Afferrare entrambi i lembi sul lato delle maniglie. Allineare le maniglie ai 6 pioli sui lati del server, quindi fare scorrere le maniglie verso l'alto per fissarle allo chassis. Avvertenza Assicurarsi di installare entrambe le maniglie di sollevamento posteriori prima di procedere all'estrazione.

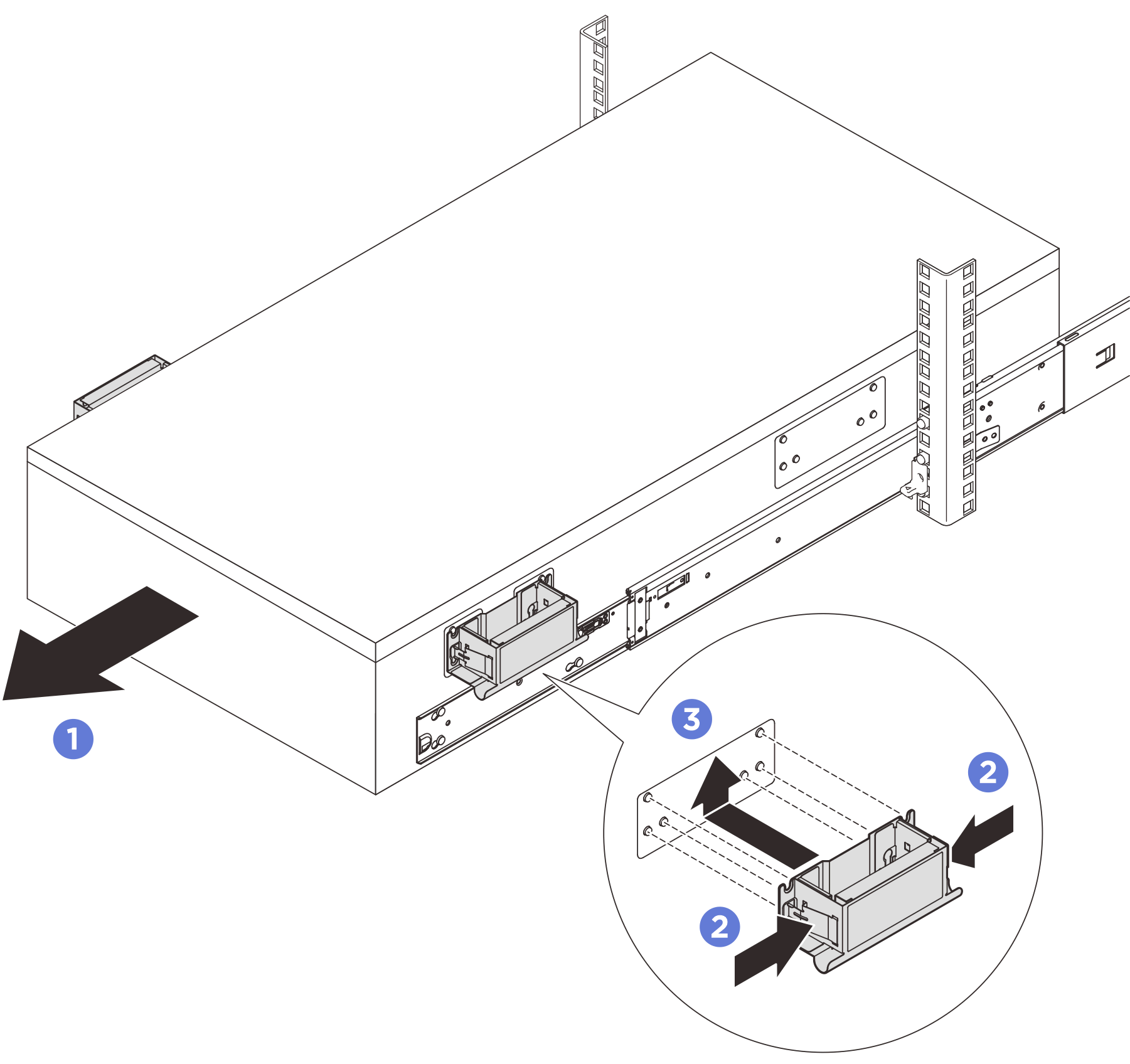

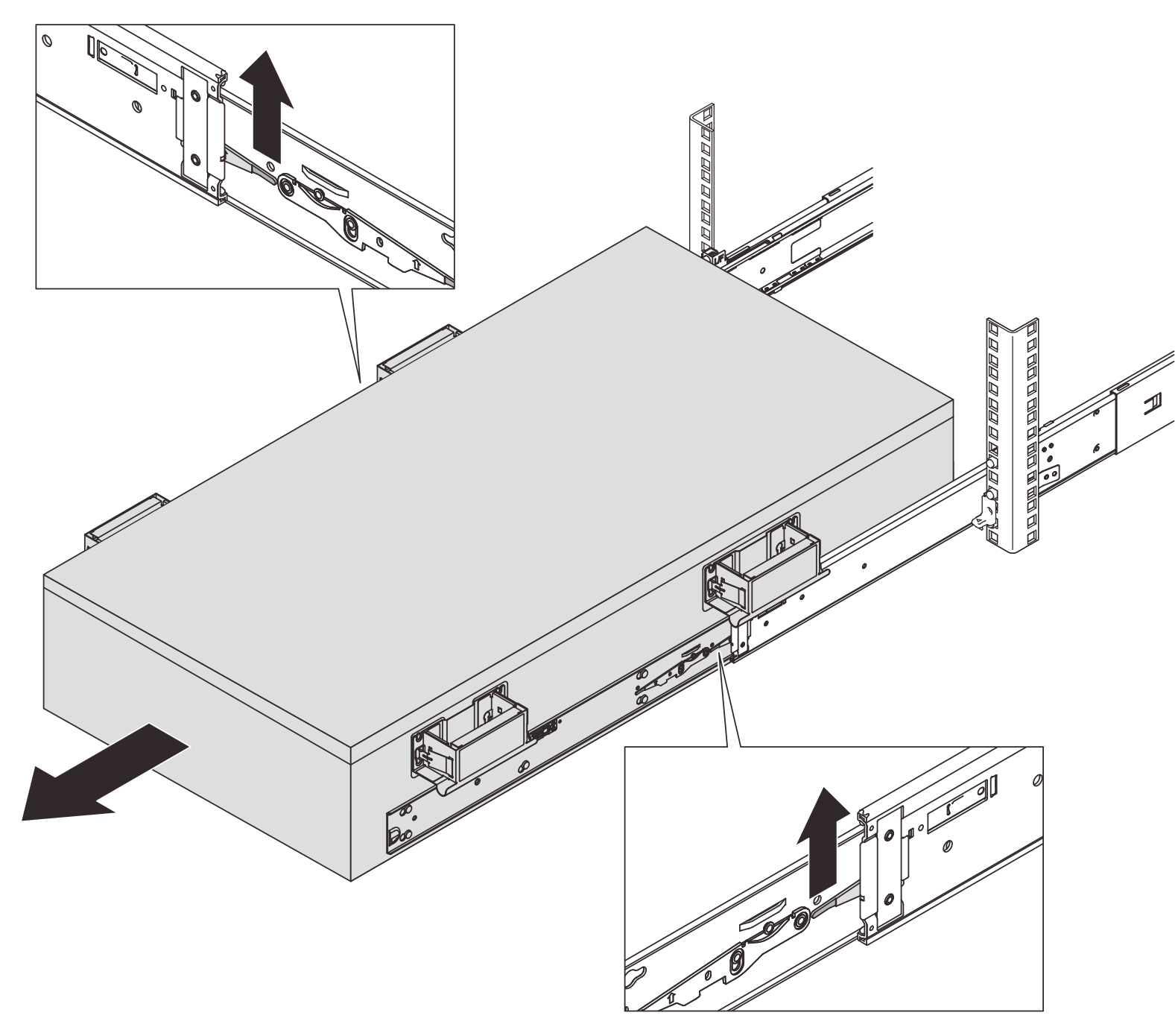

   4. Sollevare la seconda coppia di fermi di blocco e rimuovere completamente il server dal rack, quindi posizionarlo su una superficie piana e stabile.





4. Rimuovere le maniglie di sollevamento, se installate.

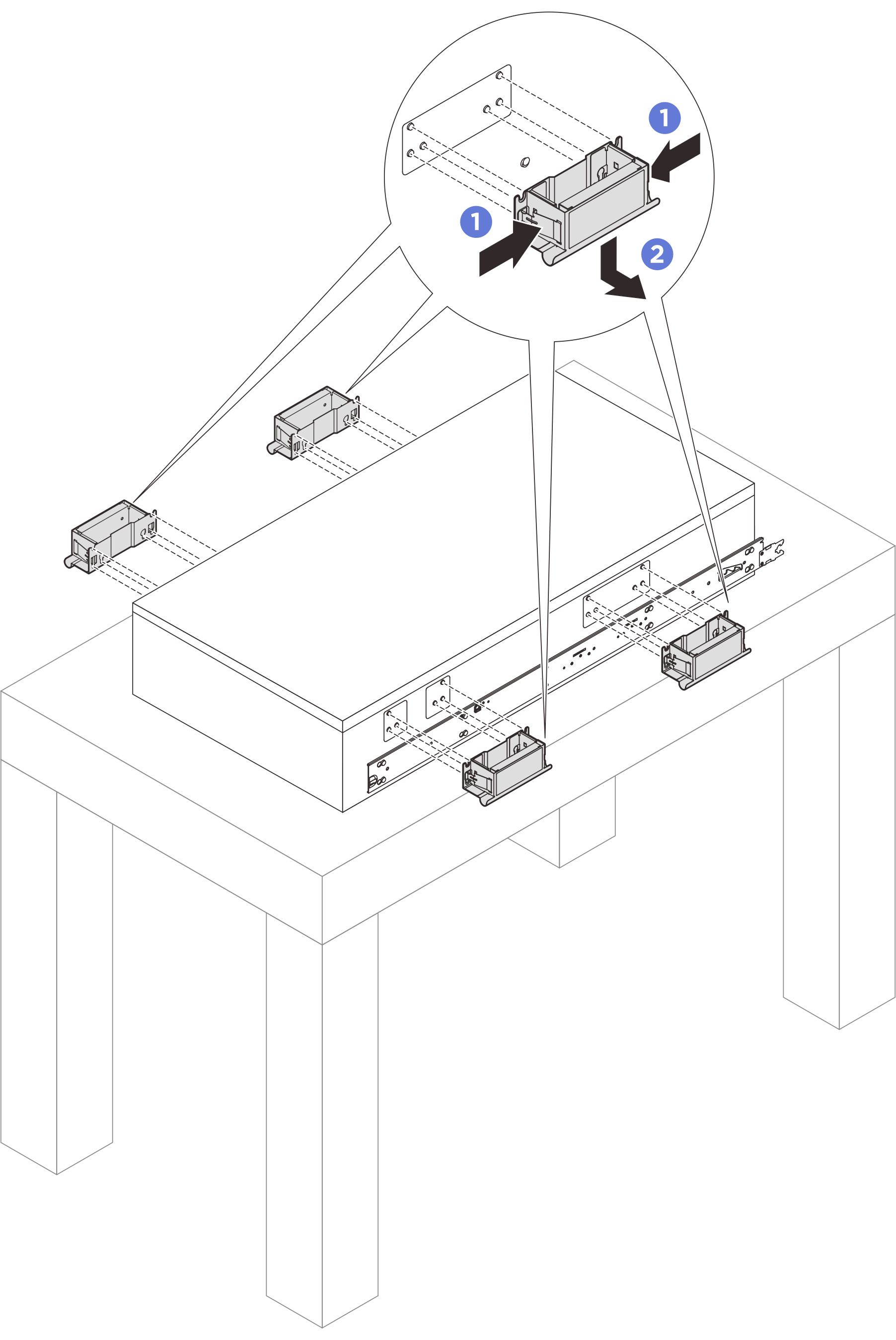

   Afferrare entrambi i lembi sul lato delle maniglie. Far scorrere le maniglie verso il basso per rimuoverle dal server. Nota Assicurarsi di rimuovere tutte e 4 le maniglie di sollevamento.

5. Allentare e rimuovere una vite M4 nel foro corrispondente su entrambe le guide interne, come mostrato.

6. Rimuovere la guida interna del server.

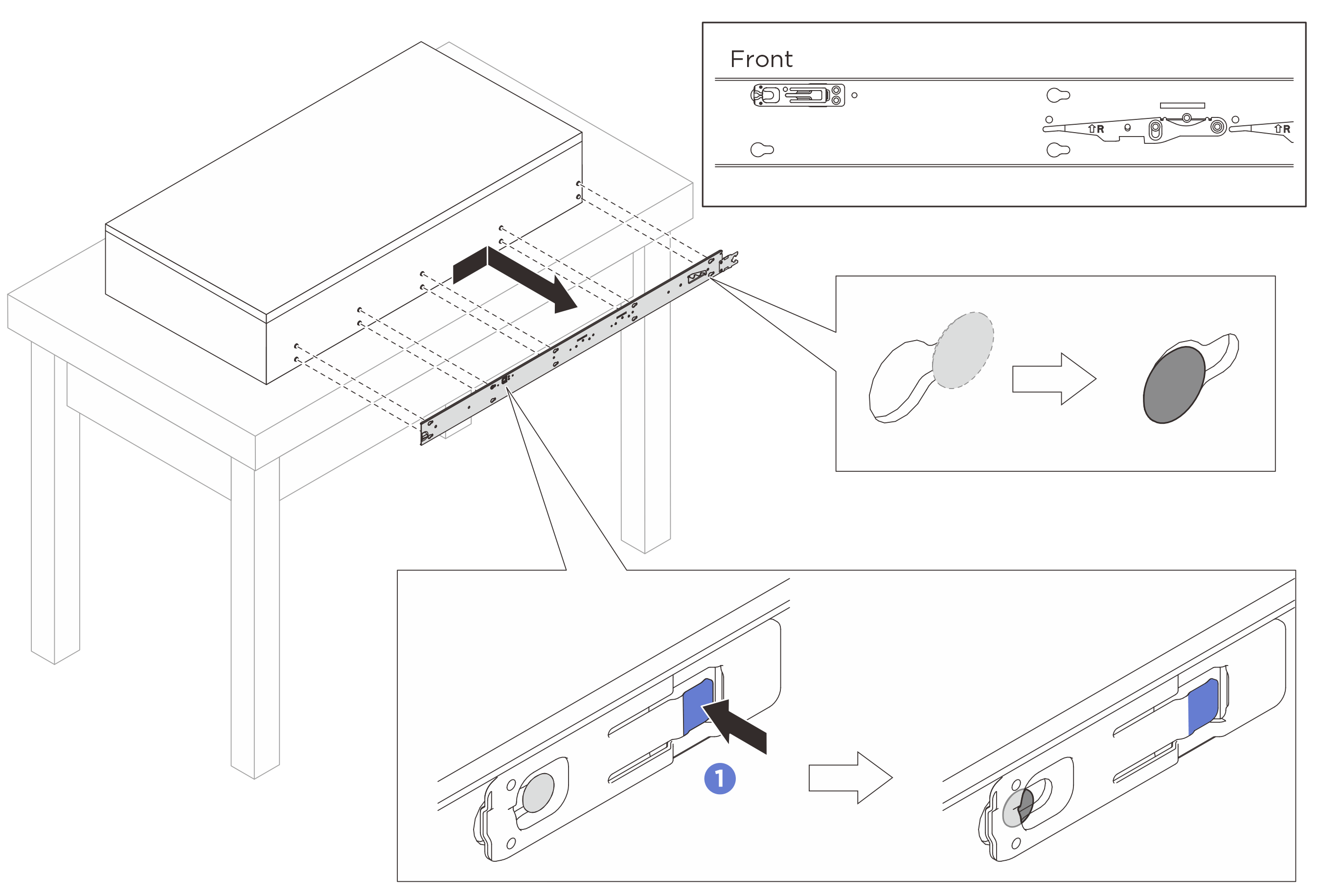

   Premere la linguetta di rilascio. Spingere la guida interna all'indietro finché i piedini a T sul server non si sganciano dalla guida interna.

7. Ripetere il passaggio precedente per l'altra guida.
