ถอดเซิร์ฟเวอร์ออกจากแร็ค (ตัวเครื่องที่มีช่องใส่ E3.S)
ทำตามคำแนะนำในส่วนนี้เพื่อถอดเซิร์ฟเวอร์ออกจากแร็ค
เกี่ยวกับงานนี้
S037  ข้อควรระวัง น้ำหนักของชิ้นส่วนหรืออุปกรณ์นี้มากกว่า 55 กก. (121.2 ปอนด์) ต้องมีบุคลากรที่ได้รับการฝึกอบรมพิเศษ อุปกรณ์ยก หรือทั้งสองกรณีเพื่อที่จะยกชิ้นส่วนหรืออุปกรณ์นี้ได้อย่างปลอดภัย |
 ข้อควรระวัง ใช้วิธีปฏิบัติที่ปลอดภัยเมื่อต้องทำการยก |  ข้อควรระวัง อันตรายจากการทำหล่น |
 ข้อควรระวัง ห้ามวางสิ่งของใดๆ บนอุปกรณ์ที่ติดตั้งอยู่บนตู้แร็ค เว้นแต่อุปกรณ์ที่ติดตั้งอยู่บนตู้แร็คนั้นมีไว้สำหรับใช้เป็นชั้นวางเท่านั้น |
ข้อควรสนใจ
อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์
ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ
ขั้นตอน
- ปลดเซิร์ฟเวอร์หากมีการยึดไว้กับแร็ค
ด้านหน้า
ด้านหลัง

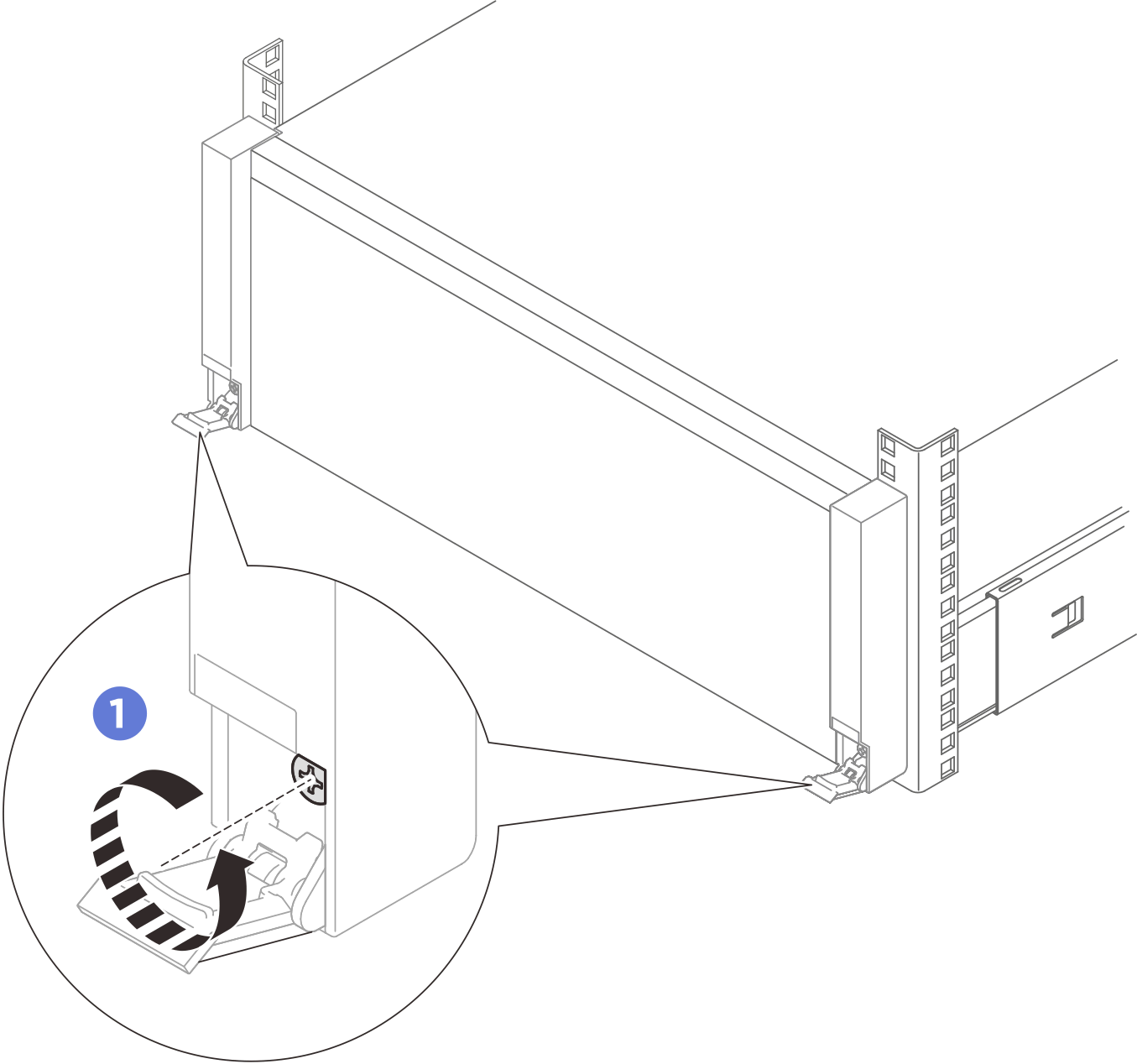

เปิดสลักปลดล็อคแร็คและขันสกรูออกด้วยไขควงแฉก
หมายเหตุใช้ไขควงหัวแบน หัวหกเหลี่ยม หรือไขควงแฉกสำหรับขั้นตอนต่อไปนี้

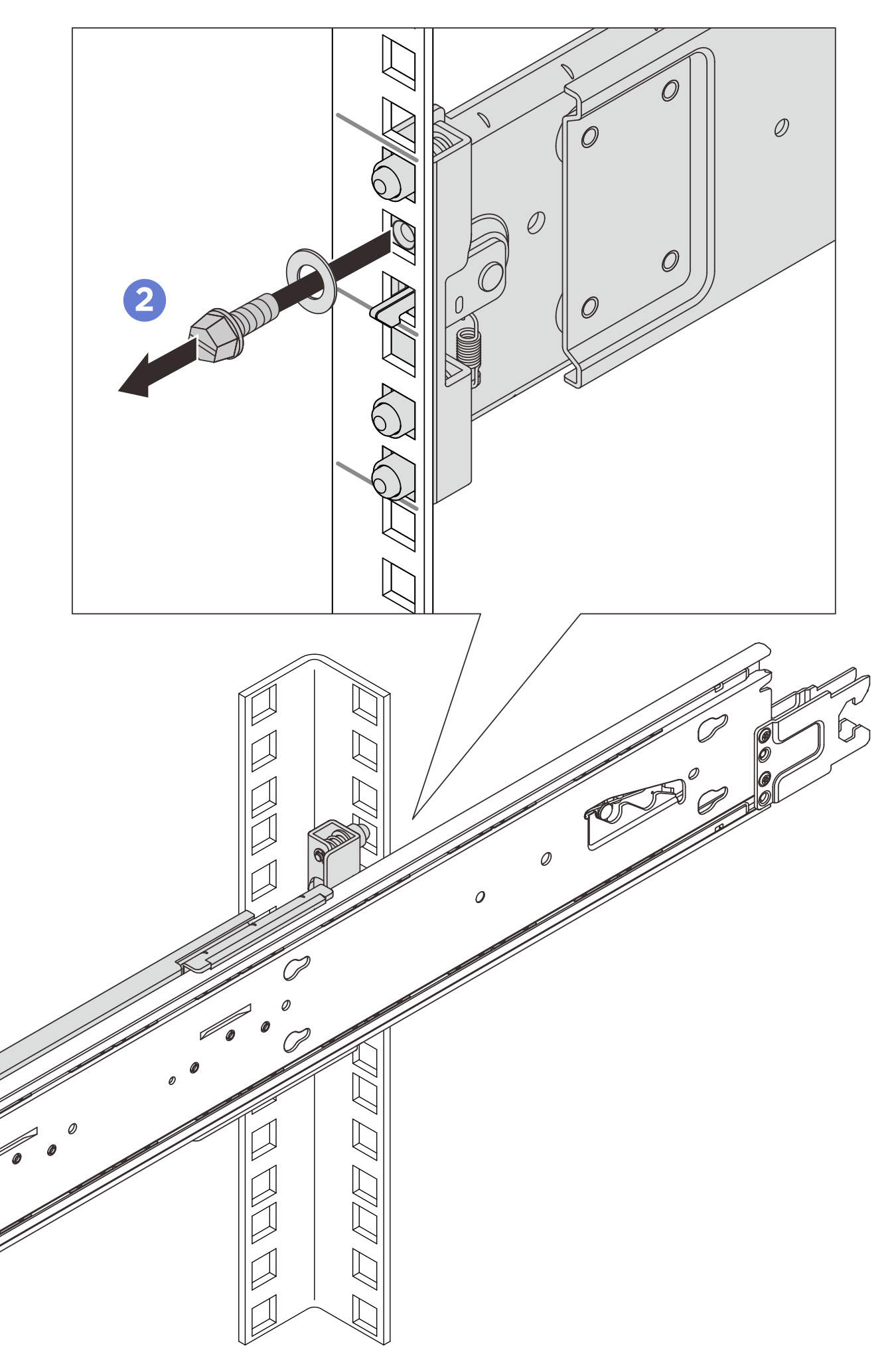

ถอดแหวนรองและสกรู M5 ทั้งสองข้างออก
- ระบุวิธีการยก
การใช้อุปกรณ์ยก: (แนะนำ)
ข้อควรระวังน้ำหนักของชิ้นส่วนหรืออุปกรณ์นี้มากกว่า 55 กก. (121.2 ปอนด์) ต้องมีบุคลากรที่ได้รับการฝึกอบรมพิเศษ อุปกรณ์ยก หรือทั้งสองกรณีเพื่อที่จะยกชิ้นส่วนหรืออุปกรณ์นี้ได้อย่างปลอดภัยยกด้วยมือ: (ไม่แนะนำ)
ข้อควรสนใจก่อนยกเซิร์ฟเวอร์ ให้ถอดชุดแหล่งจ่ายไฟทั้งหมดและไดรฟ์จัดเก็บทั้งหมดออกข้อควรระวังใช้วิธีปฏิบัติที่ปลอดภัยเมื่อต้องทำการยกข้อควรระวังอันตรายจากการทำหล่น
ข้อควรระวังตรวจสอบให้แน่ใจว่าคนสามคนยกเซิร์ฟเวอร์ด้วยการจับที่จุดยก1 - ถอดเซิร์ฟเวอร์ออกพร้อมรางด้านในออกจากแร็ค

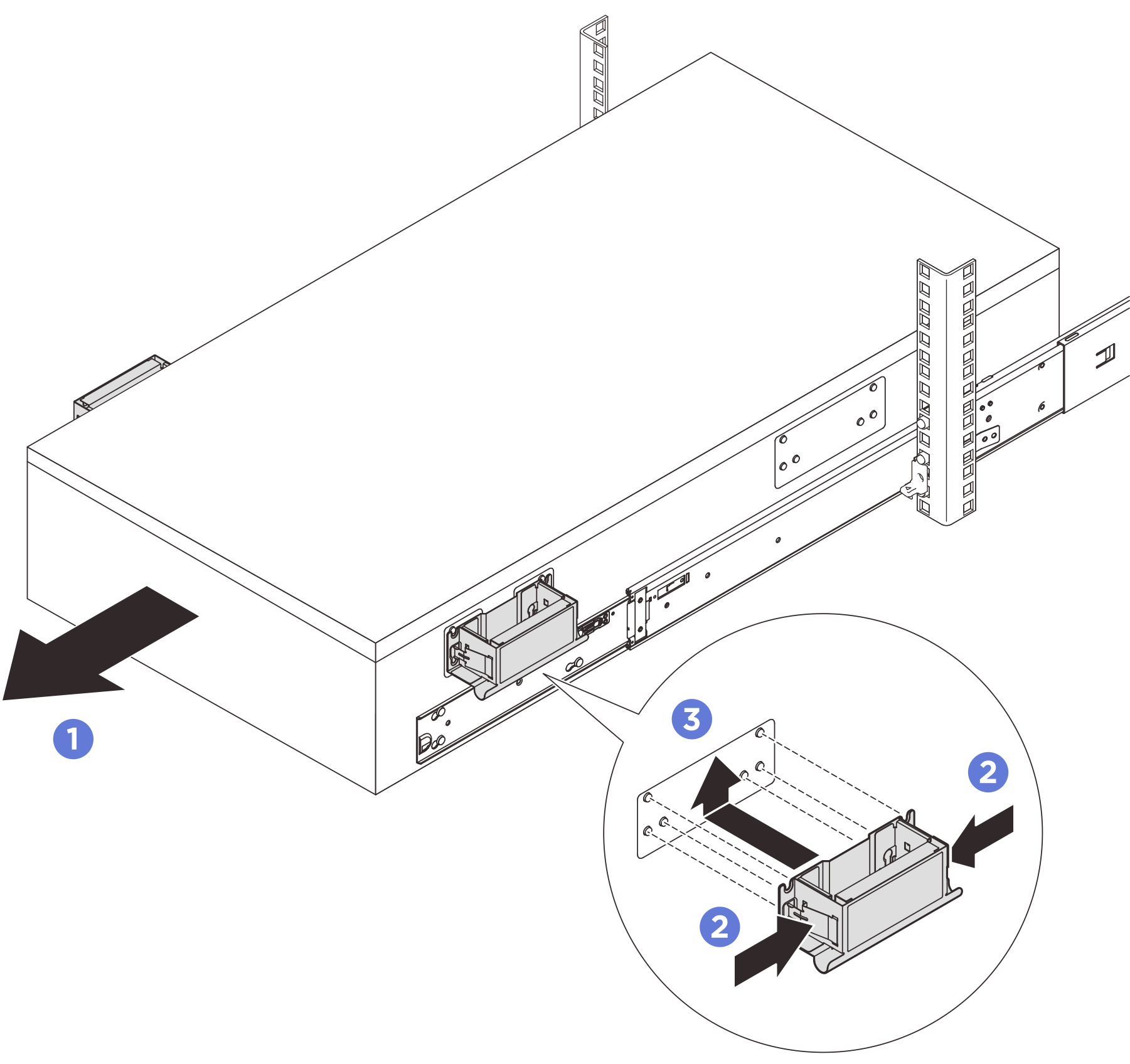

ข้อควรสนใจเมื่อเคลื่อนย้ายเซิร์ฟเวอร์ด้วยตนเอง ให้จับเซิร์ฟเวอร์ที่จุดยกหรือที่จับสำหรับยกตลอดเวลา- ติดตั้งที่จับสำหรับยกด้านหน้าหากคุณต้องการยกเซิร์ฟเวอร์ด้วยตนเอง
- เลื่อนเซิร์ฟเวอร์ออกจนกว่าจะหยุด
- บีบปีกทั้งสองข้างที่ด้านข้างของที่จับ
จัดตำแหน่งที่จับให้ตรงกับ 6 เสาที่ด้านข้างของเซิร์ฟเวอร์ จากนั้นเลื่อนที่จับขึ้นเพื่อยึดเข้ากับตัวเครื่อง

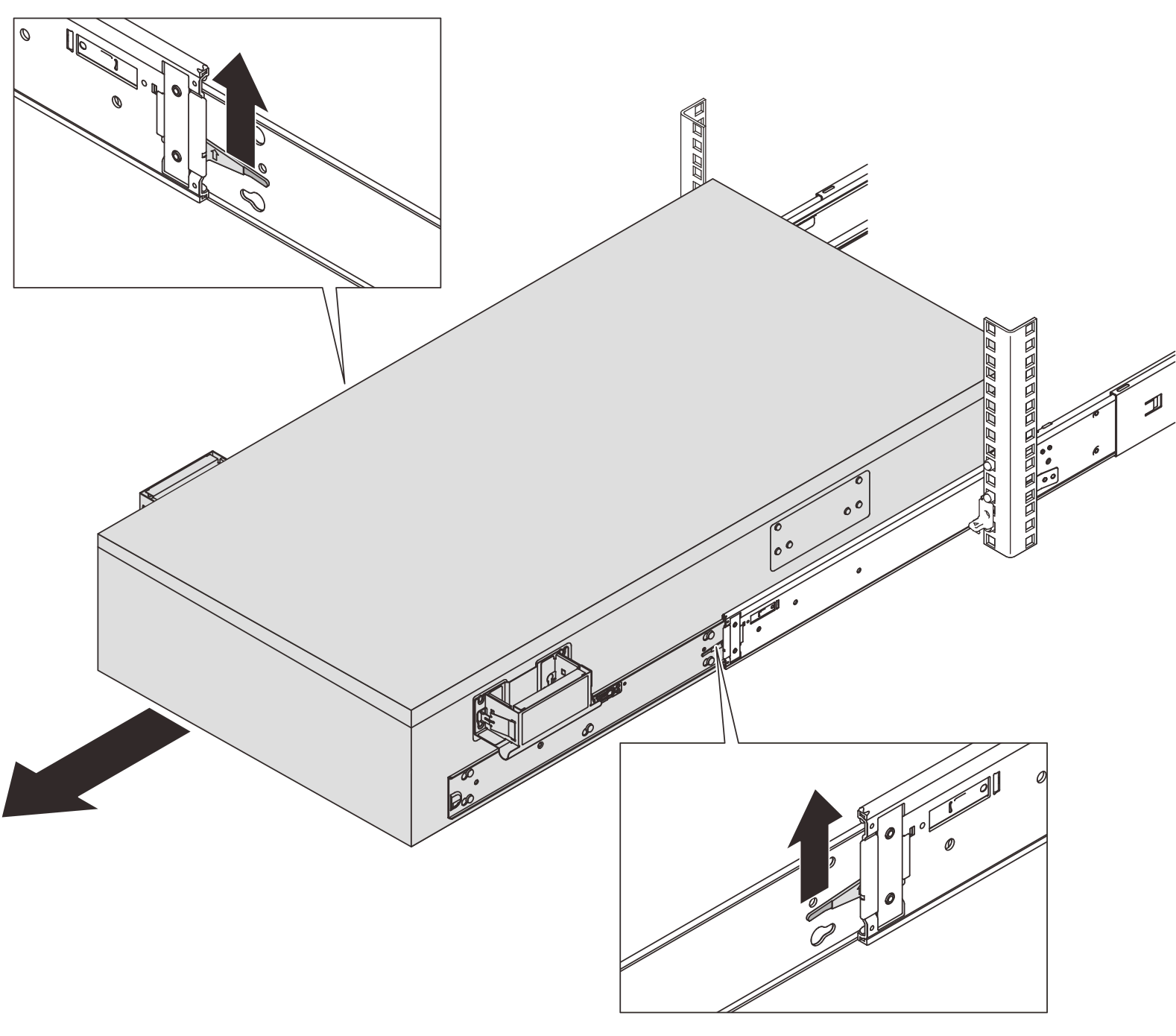

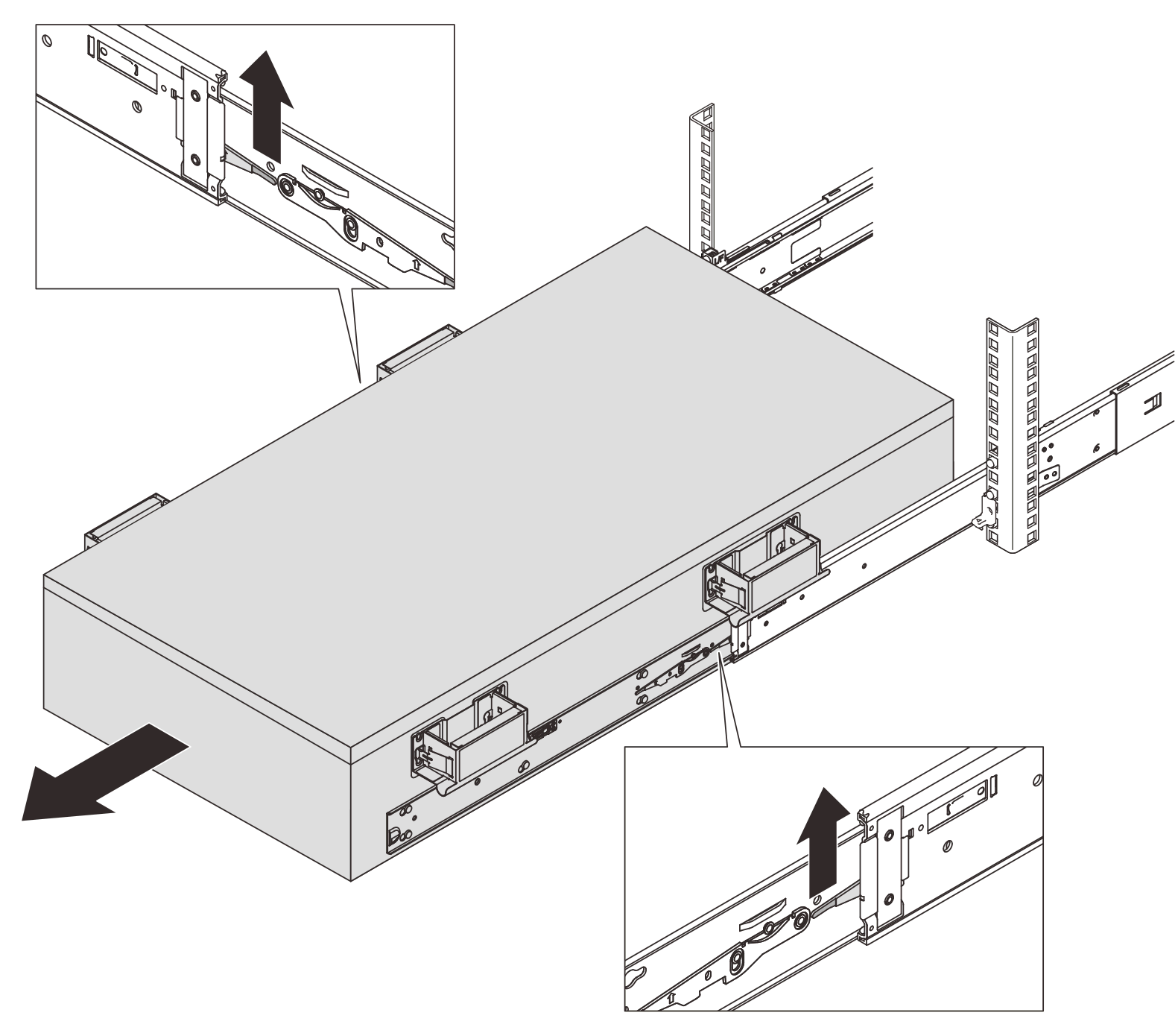

ข้อควรระวังตรวจสอบให้แน่ใจว่าได้ติดตั้งที่จับสำหรับยกตัวด้านหน้าทั้งสองตัวก่อนเลื่อน - ยกสลักล็อคตัวแรกขึ้นเพื่อเลื่อนต่อ

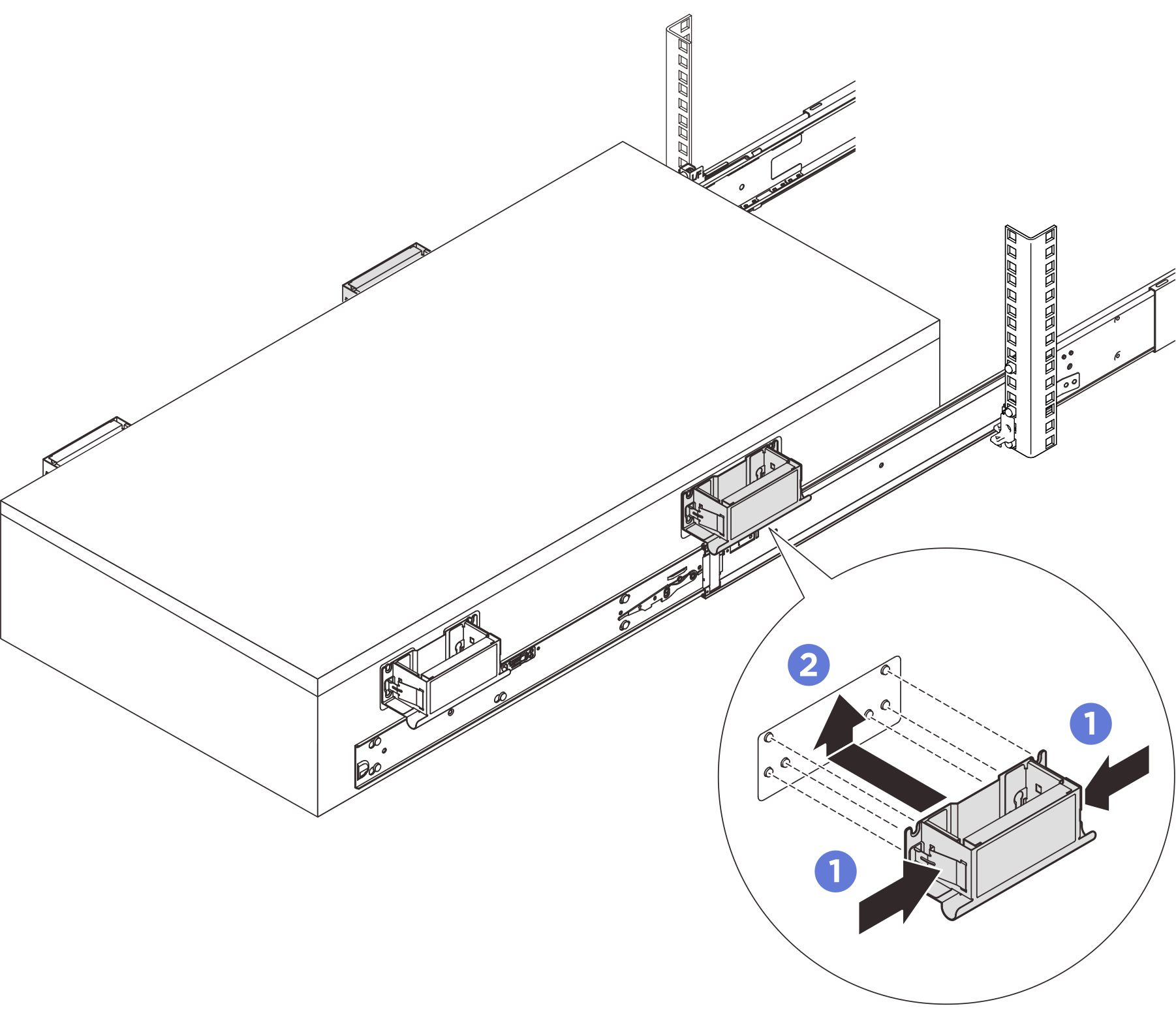

- ติดตั้งที่จับด้านหลังหากคุณต้องการยกเซิร์ฟเวอร์ด้วยตนเอง
- บีบปีกทั้งสองข้างที่ด้านข้างของที่จับ
- จัดตำแหน่งที่จับให้ตรงกับ 6 เสาที่ด้านข้างของเซิร์ฟเวอร์ จากนั้นเลื่อนที่จับขึ้นเพื่อยึดเข้ากับตัวเครื่อง

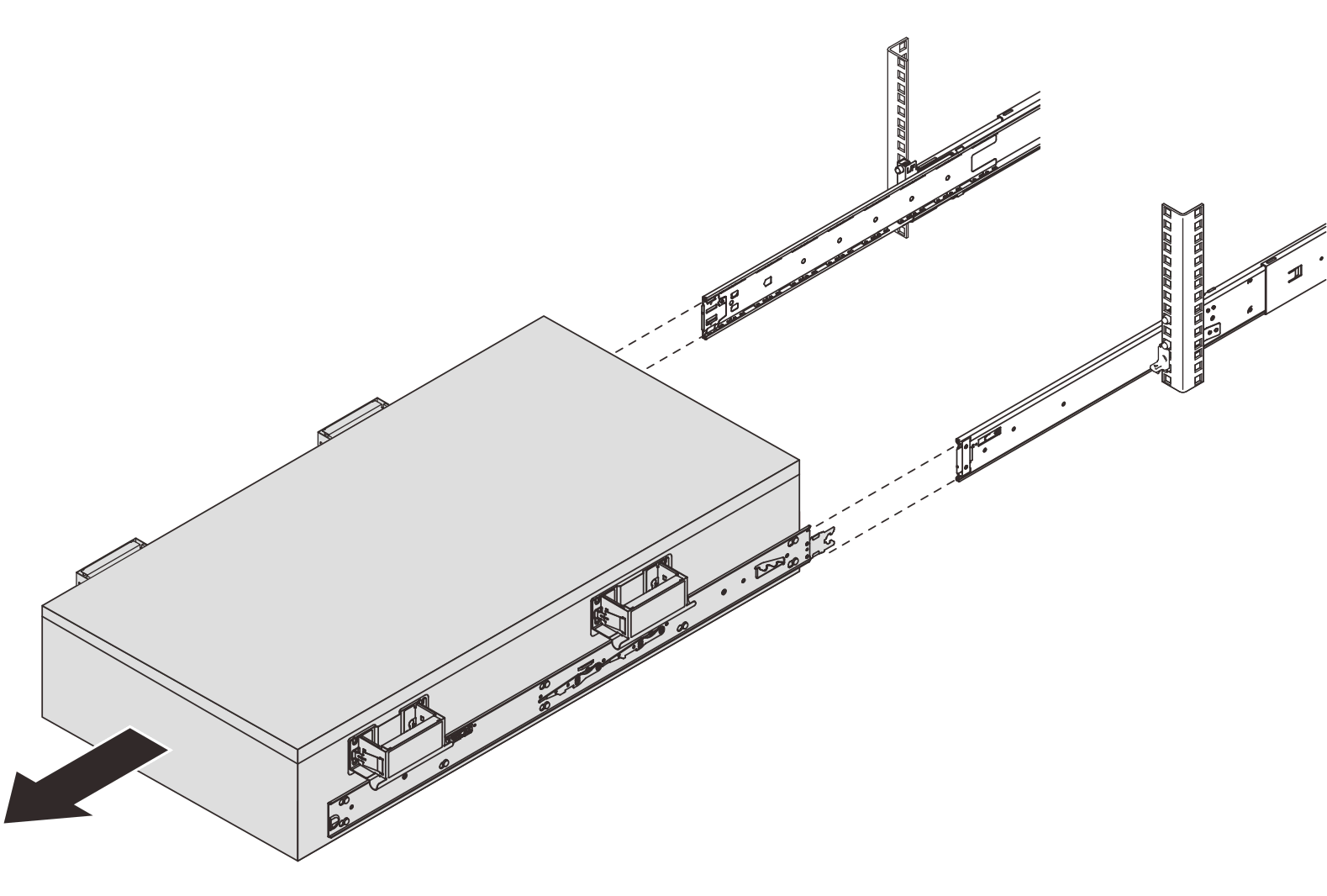

ข้อควรระวังตรวจสอบให้แน่ใจว่าได้ติดตั้งที่จับสำหรับยกตัวด้านหลังทั้งสองตัวก่อนเลื่อน - ยกสลักล็อคตัวที่สองขึ้นและถอดเซิร์ฟเวอร์ออกจากแร็คจนสุด แล้ววางลงบนพื้นผิวเรียบและมั่นคง
- ติดตั้งที่จับสำหรับยกด้านหน้าหากคุณต้องการยกเซิร์ฟเวอร์ด้วยตนเอง

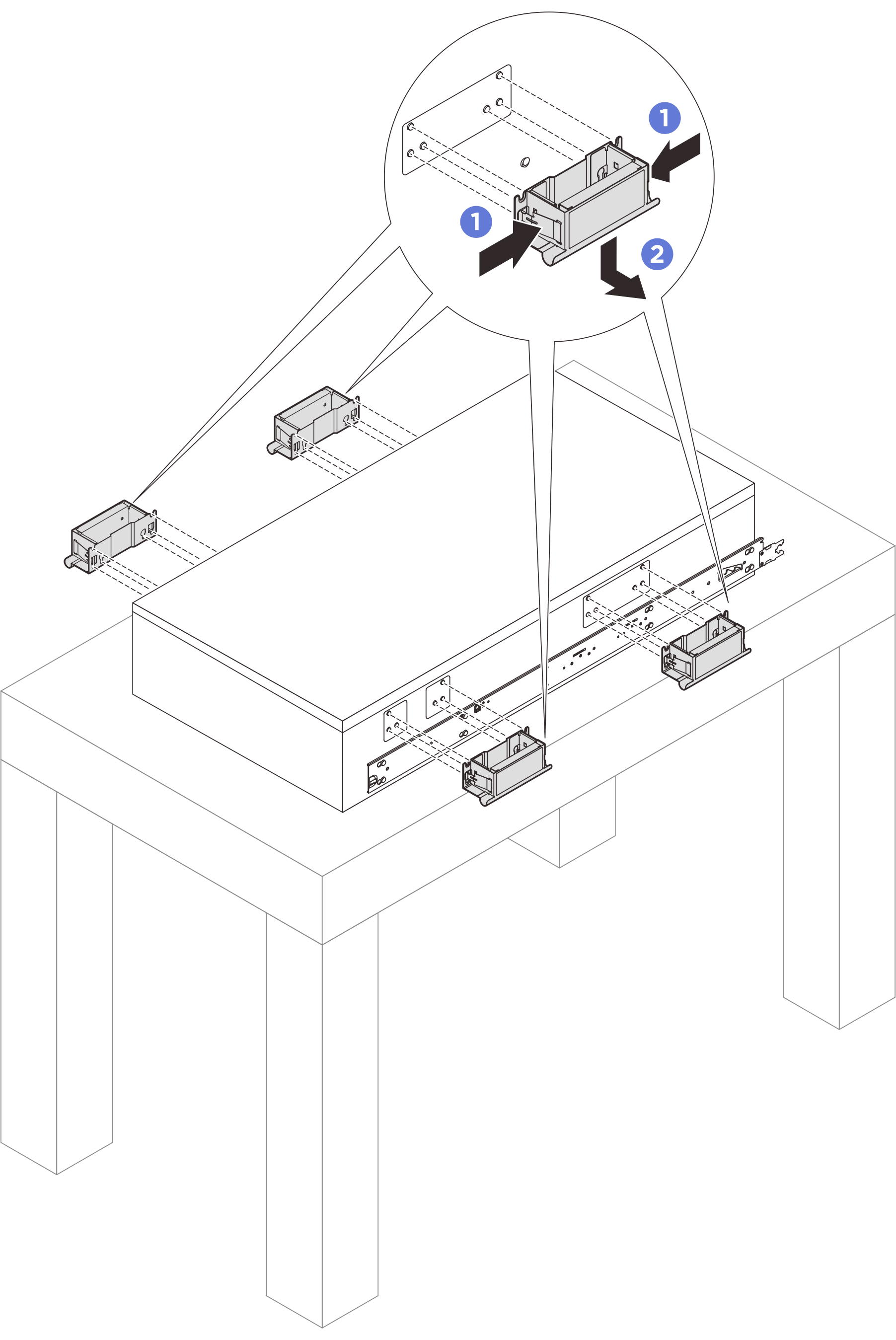

- ถอดที่จับสำหรับยกออก หากติดตั้งไว้
- บีบปีกทั้งสองข้างที่ด้านข้างของที่จับ
- เลื่อนที่จับลงเพื่อถอดออกจากเซิร์ฟเวอร์

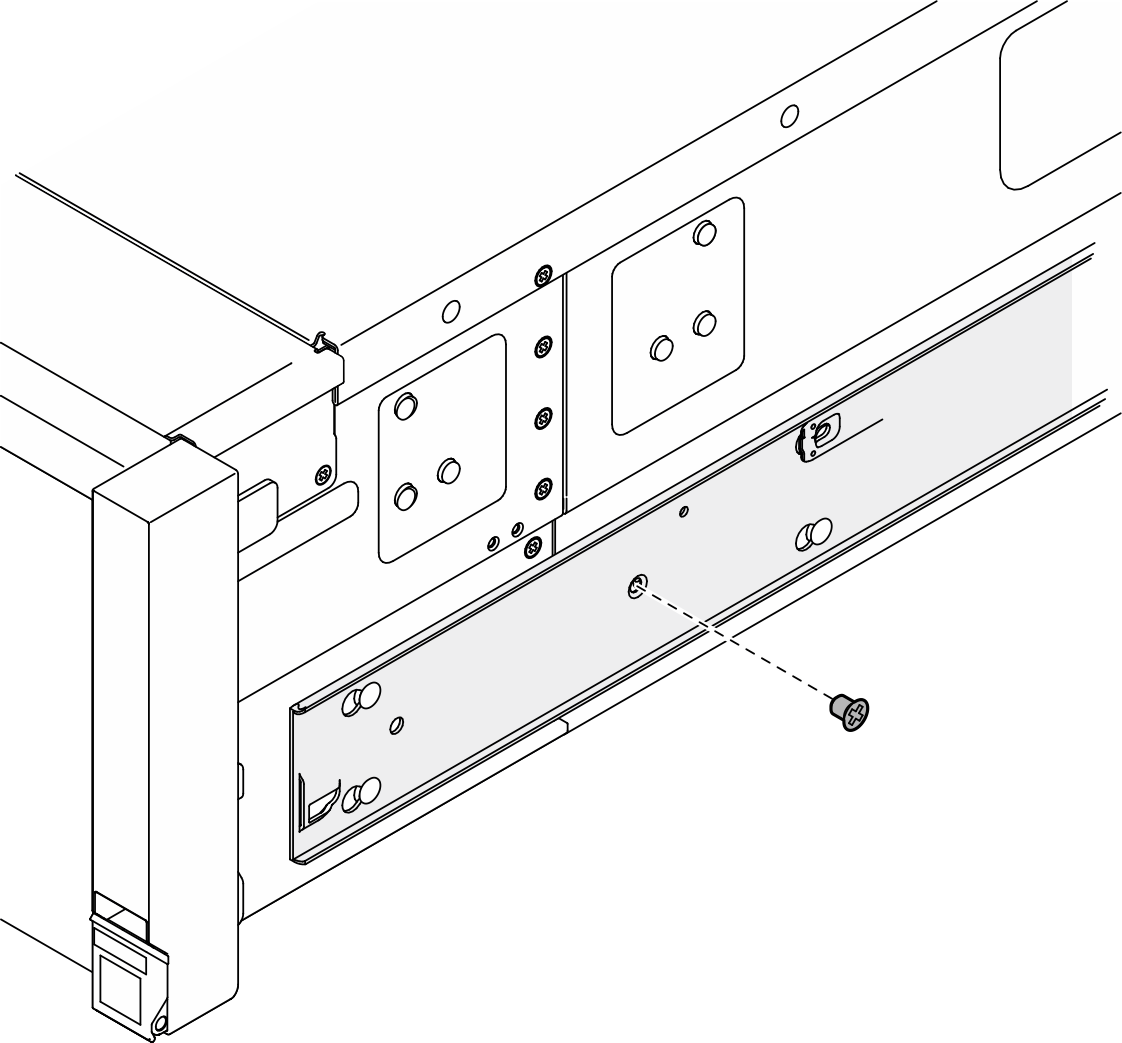

หมายเหตุตรวจสอบว่าถอดที่จับสำหรับยกทั้ง 4 ตัวออกแล้ว - คลายและถอดสกรู M4 ในรูที่สอดคล้องกันบนทั้งสองรางตามภาพ

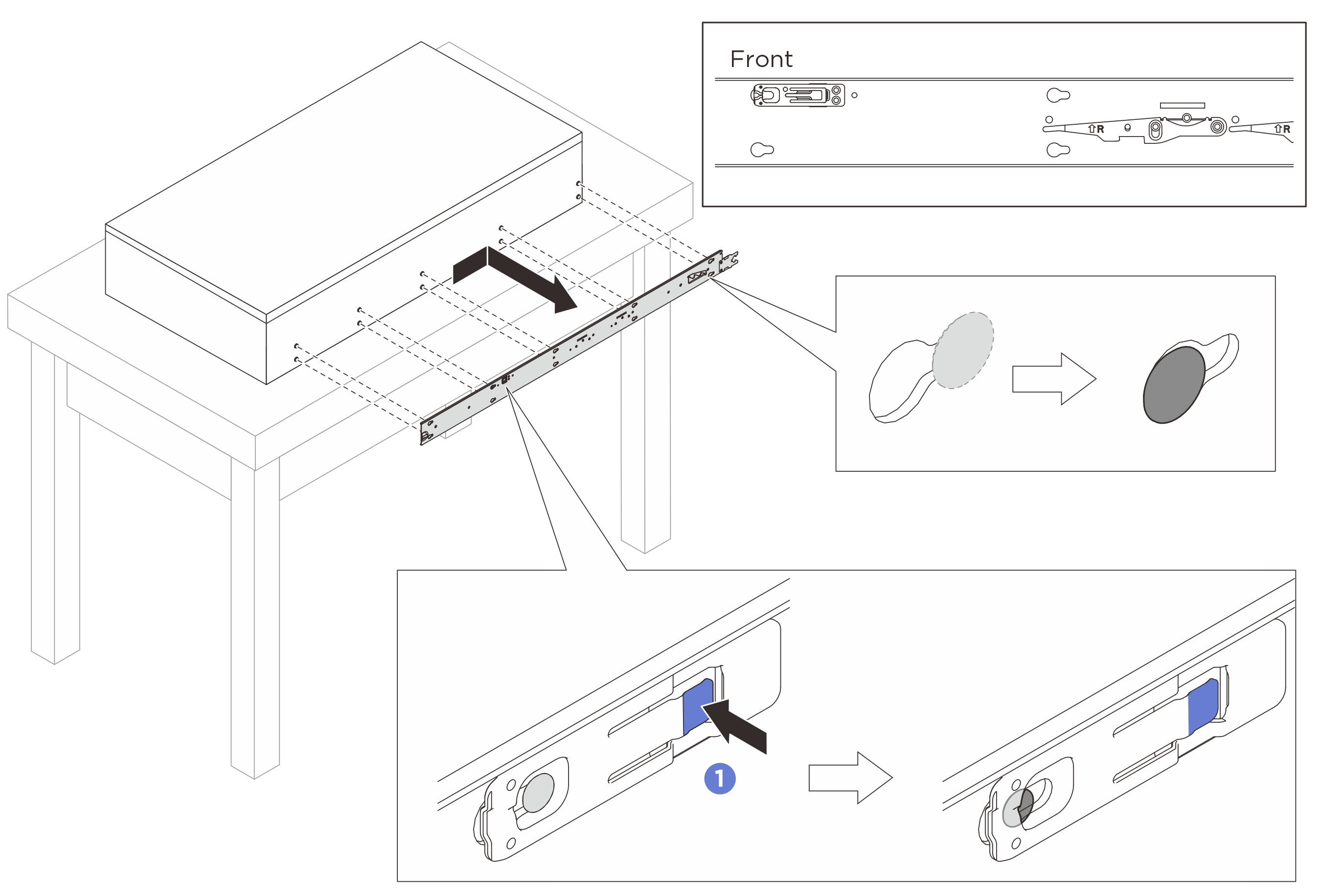

- ถอดรางด้านในออกจากเซิร์ฟเวอร์
- กดแถบปลดล็อค
- ดันรางด้านในไปด้านหลังจนกว่าหมุดรูปตัว T บนเซิร์ฟเวอร์จะหลุดออกจากรางด้านใน
