Extracción del servidor del bastidor (chasis de bahía E3.S)

Siga las instrucciones que aparecen en esta sección para extraer el servidor del bastidor.

Acerca de esta tarea

S037 PRECAUCIÓN El peso de esta pieza o unidad es de más de 55 kg (121,2 lb). Se necesitan personas especialmente capacitadas, un dispositivo elevador o ambos para levantar de forma segura esta pieza o unidad.

PRECAUCIÓN Utilice métodos seguros cuando lo levante.

PRECAUCIÓN Peligro de caída.

PRECAUCIÓN No coloque ningún objeto encima de un dispositivo montado en bastidor, a menos que dicho dispositivo sea para utilizar como estante.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.

• Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

• Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Procedimiento

1. Desenganche el servidor si se ha fijado al bastidor.

   Vista frontal	Vista posterior

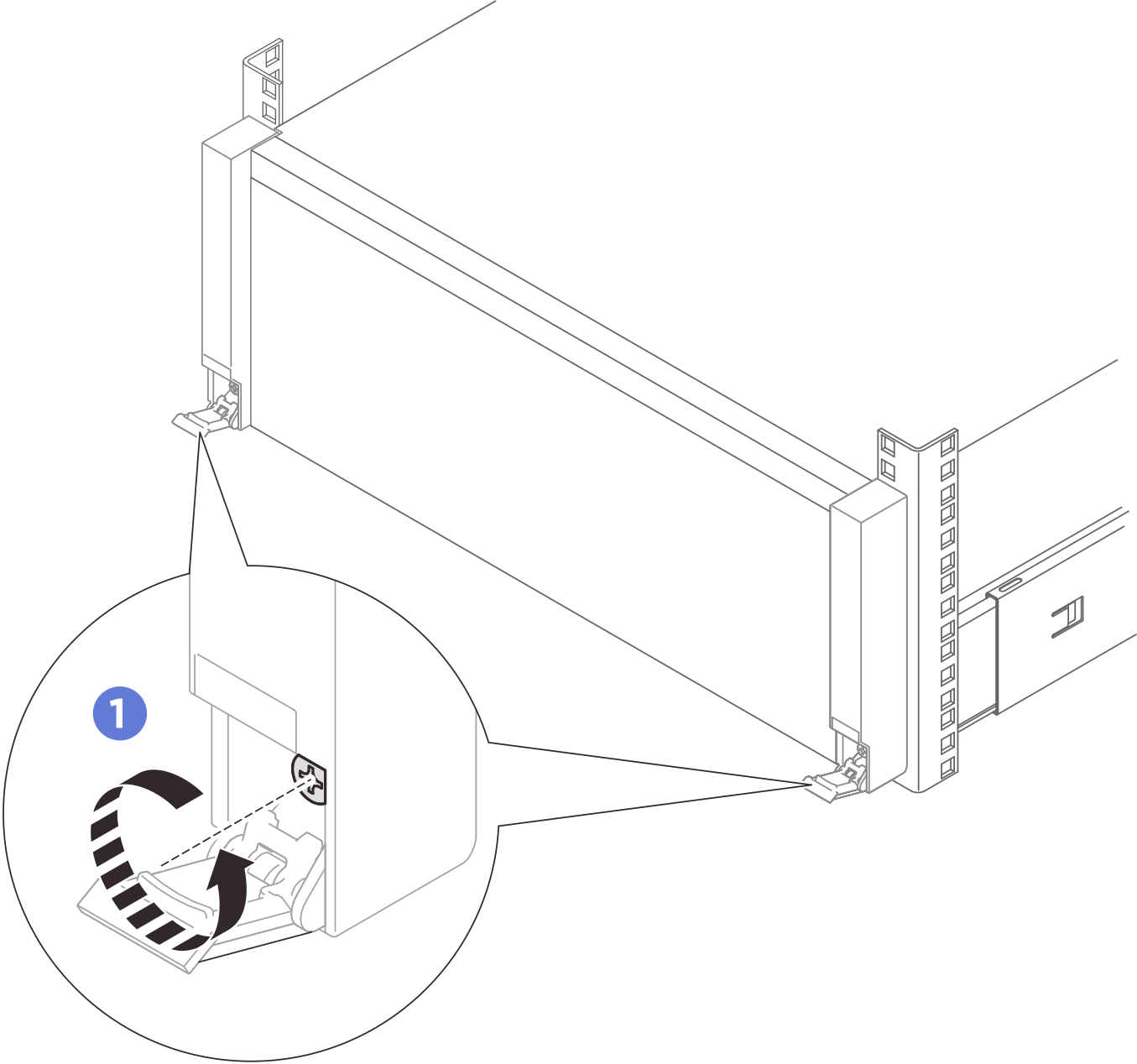

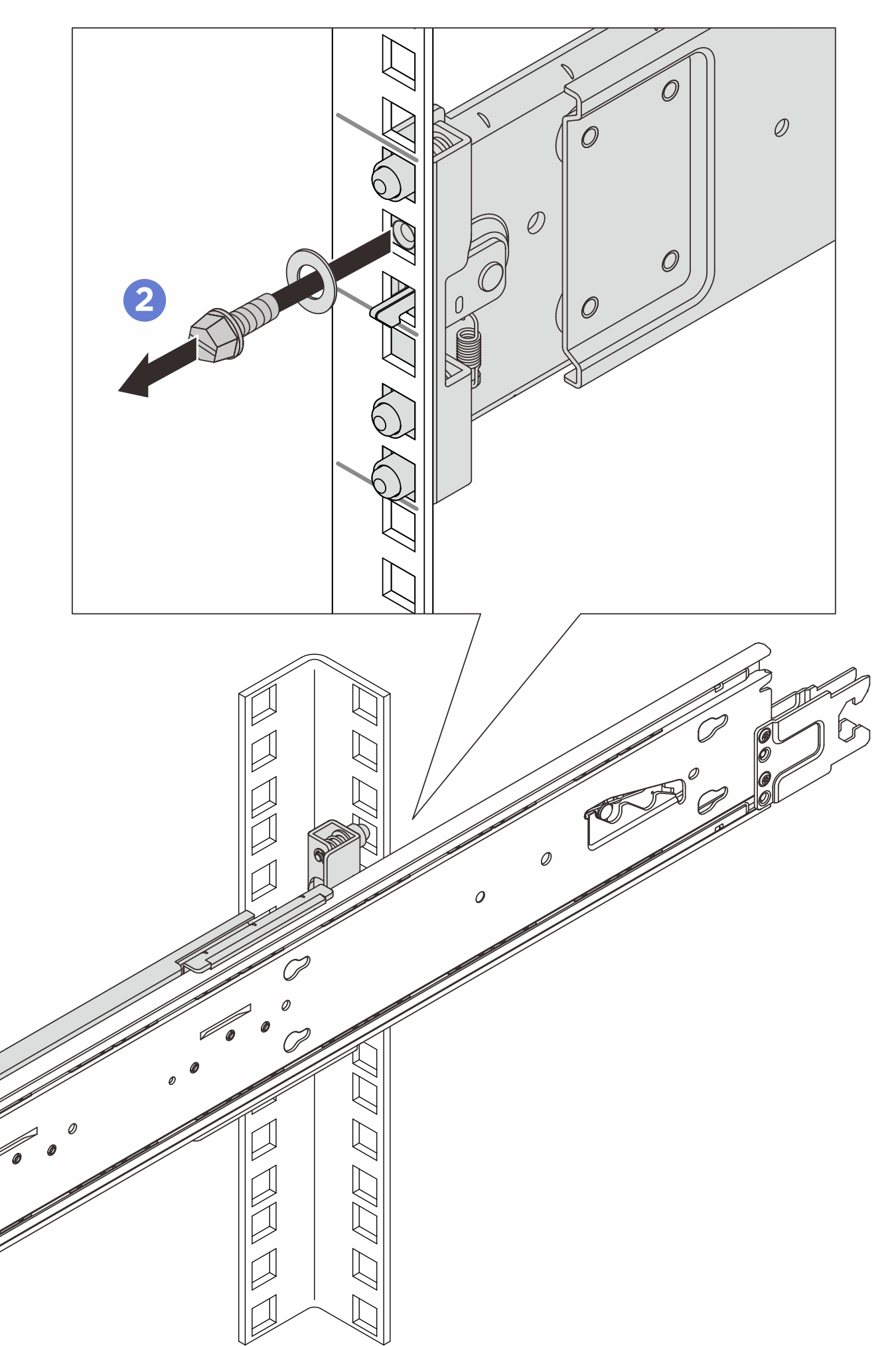

   Abra los pestillos de liberación del bastidor y afloje los tornillos cautivos hacia la izquierda con un destornillador Philips. Nota Use un soquete hexagonal de cabeza plana o un destornillador Phillips para la siguiente instrucción. Extraiga la arandela y el tornillo M5 en ambos lados.

2. Determine el método de elevación.

   Uso de un dispositivo de elevación: (recomendado) PRECAUCIÓN El peso de esta pieza o unidad es de más de 55 kg (121,2 lb). Se necesitan personas especialmente capacitadas, un dispositivo elevador o ambos para levantar de forma segura esta pieza o unidad.
   Elevación manual: (no se recomienda) Atención Antes de levantar el servidor, quitar todas las unidades de fuente de alimentación y todas las unidades de almacenamiento.
   PRECAUCIÓN Utilice métodos seguros cuando lo levante.	PRECAUCIÓN Peligro de caída.
   PRECAUCIÓN Asegúrese de que tres personas levanten el servidor sosteniendo los puntos de elevación 1.

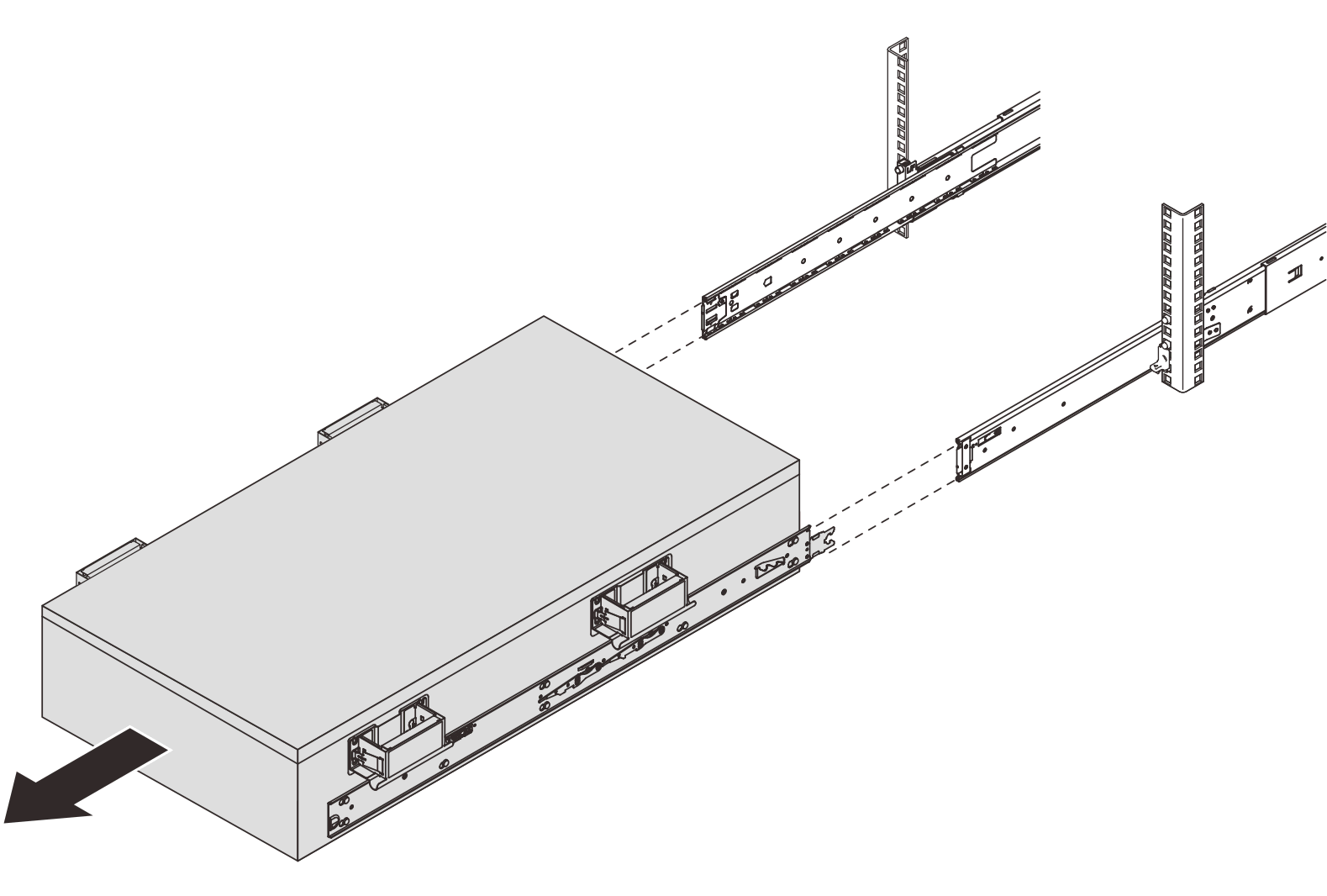

3. Extraiga el servidor junto con los rieles interiores del bastidor.

   Atención Al mover el servidor manualmente, sujételo de sus puntos de elevación o de las asas de elevación en todo momento.

   1. Instale el asa de elevación frontal si necesita levantar el servidor manualmente.

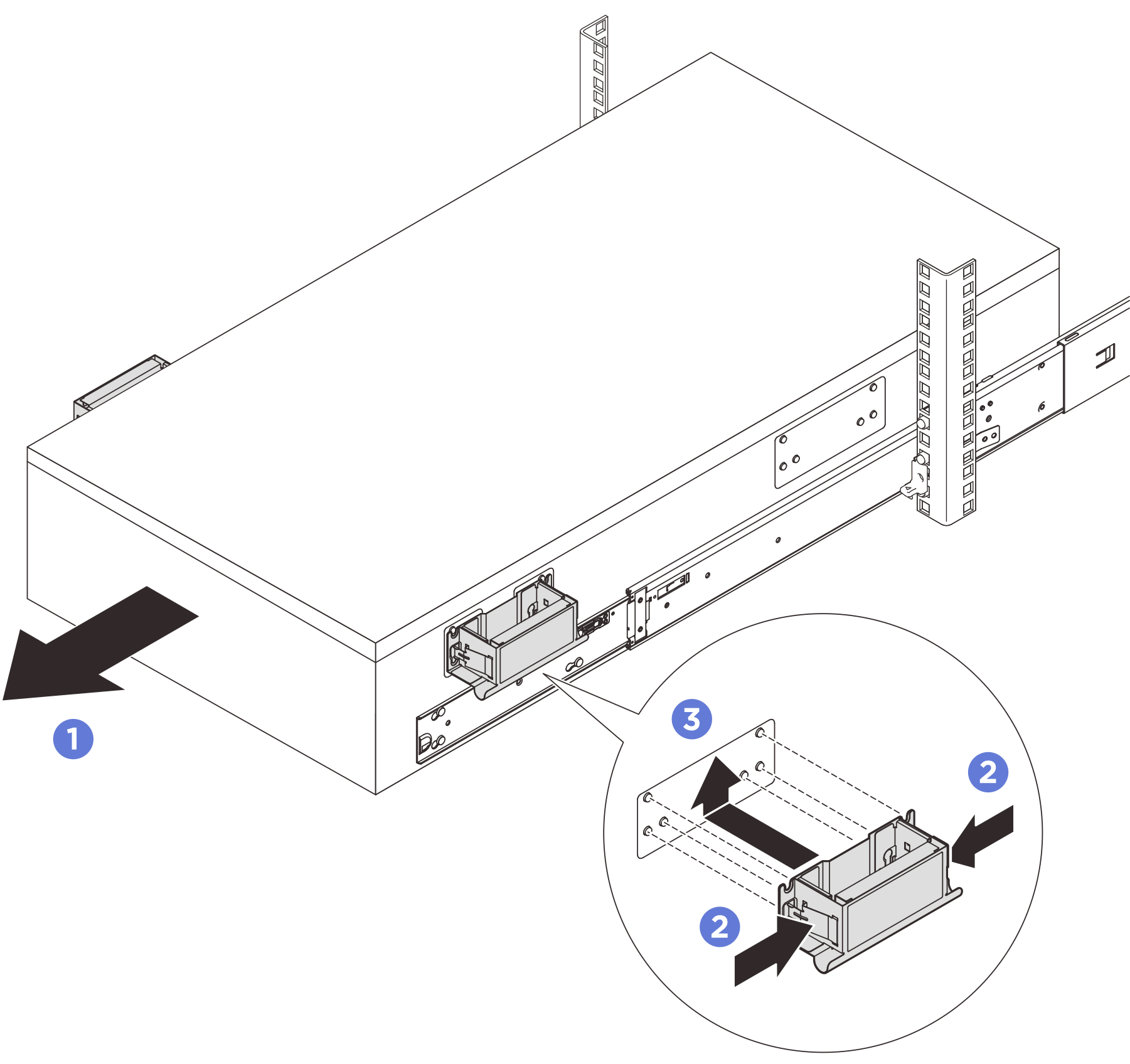

      Deslice el servidor hacia afuera hasta que se detenga. Presione ambas aletas en el lado de las asas. Alinee las asas con los 6 pernos que se encuentran a los lados del servidor; luego, deslice las asas hacia arriba para fijarlas al chasis. PRECAUCIÓN Asegúrese de instalar las dos asas de elevación frontales primero antes de continuar deslizando hacia fuera.

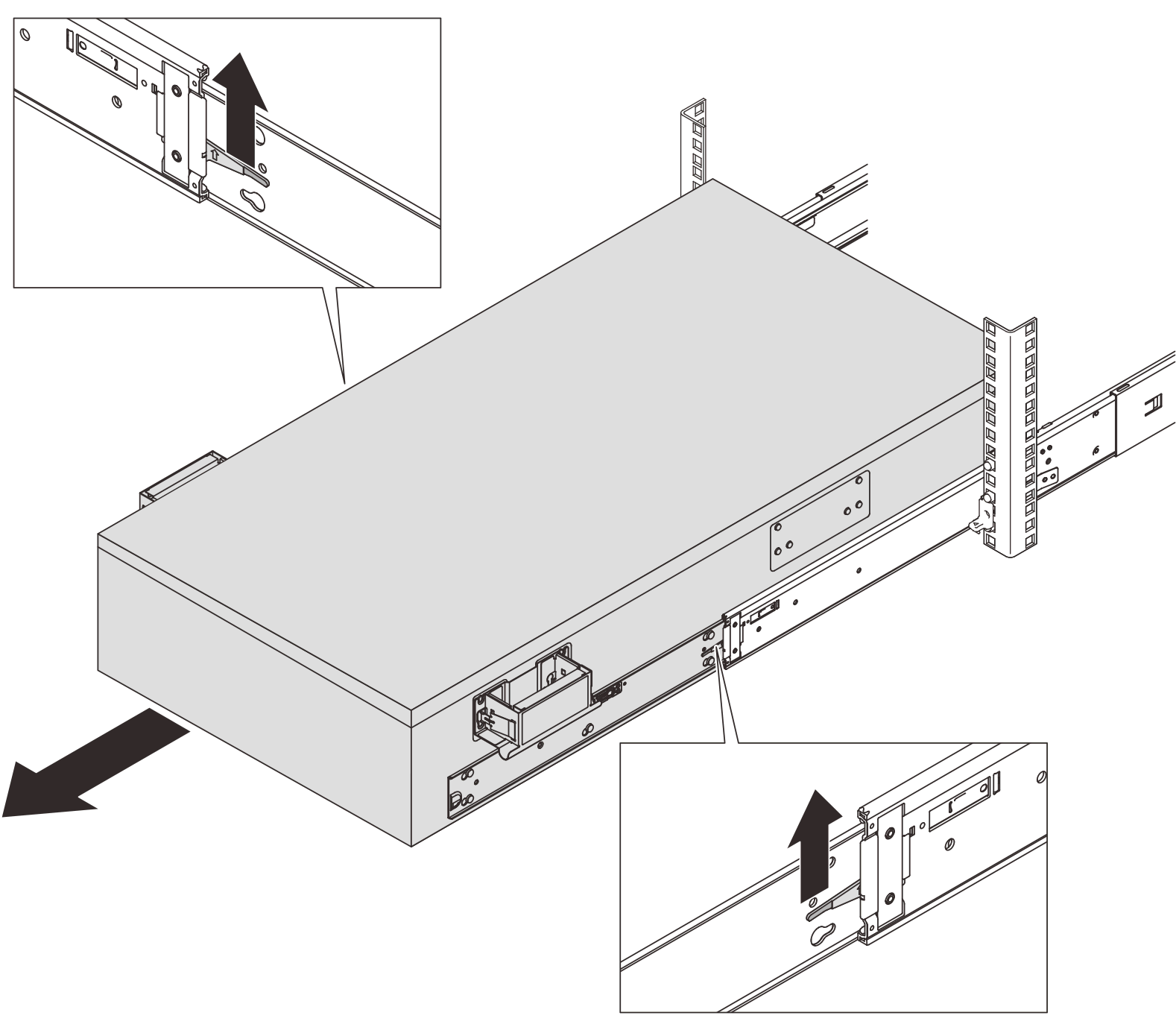

   2. Levante los primeros pestillos de bloqueo hasta sacarlo.



   3. Coloque las asas posteriores si necesita levantar el servidor manualmente.

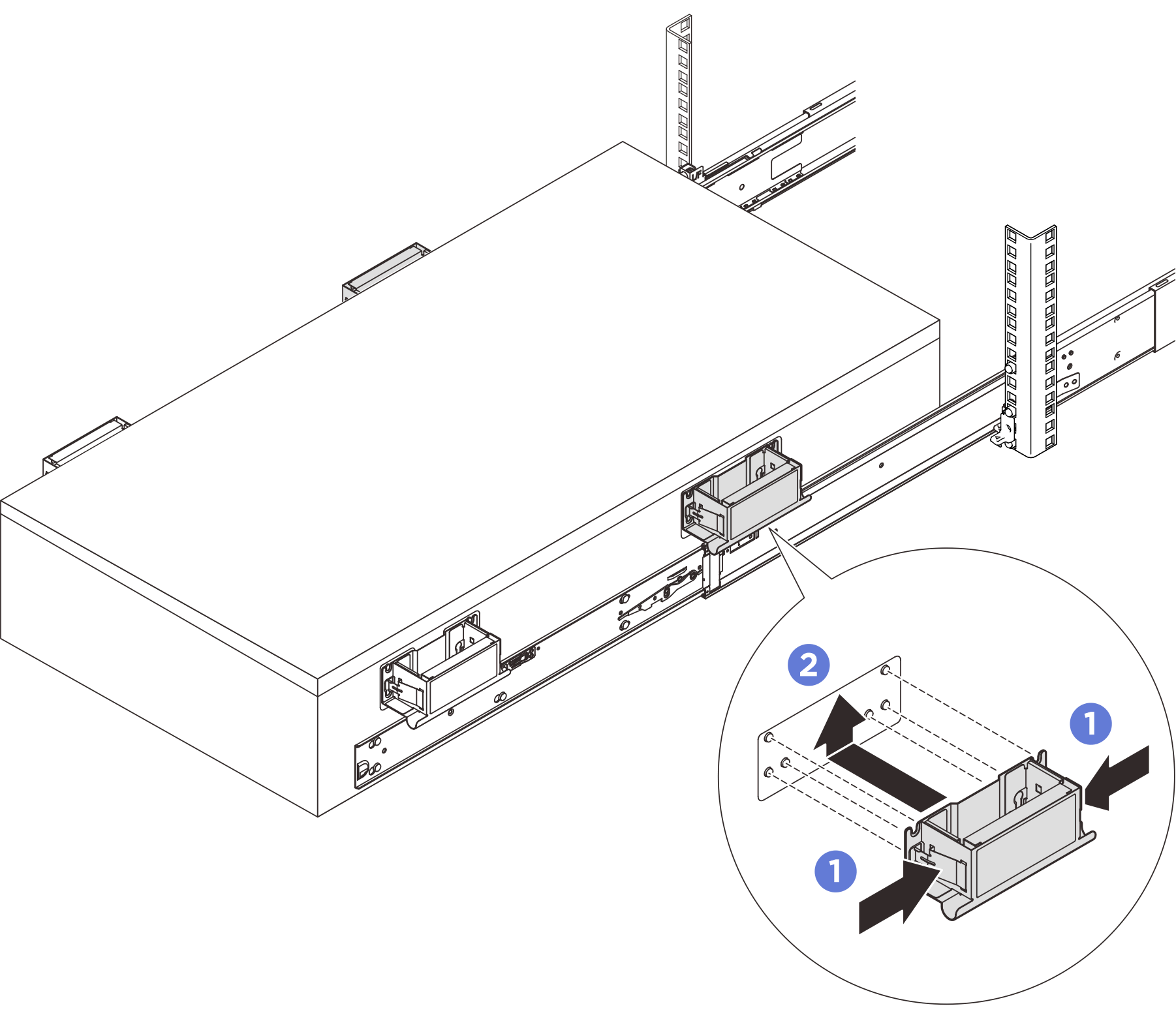

      Presione ambas aletas en el lado de las asas. Alinee las asas con los 6 pernos que se encuentran a los lados del servidor; luego, deslice las asas hacia arriba para fijarlas al chasis. PRECAUCIÓN Asegúrese de instalar las dos asas de elevación posteriores primero antes de continuar deslizando hacia fuera.

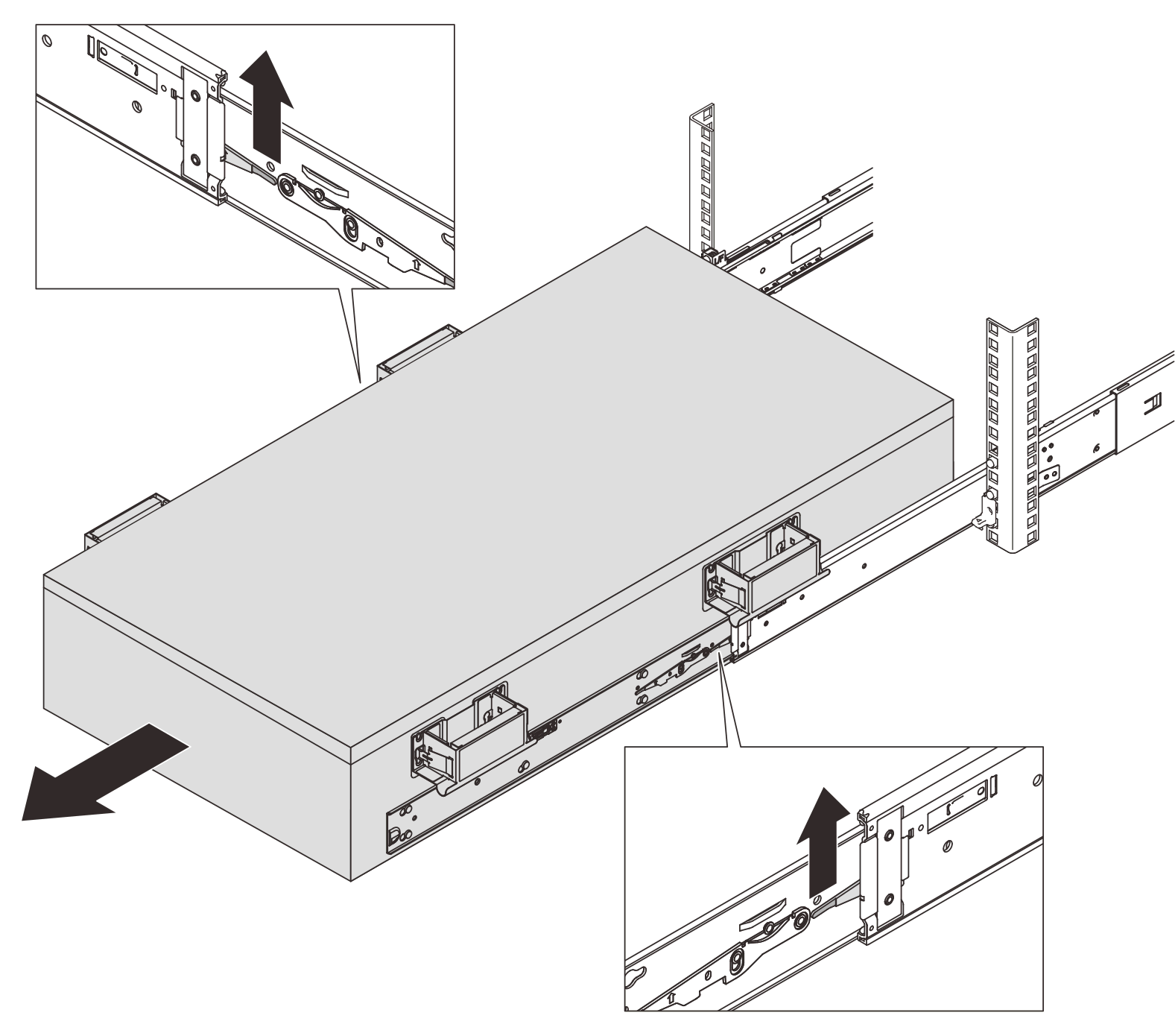

   4. Levante los segundos pestillos de bloqueo y quite el servidor del bastidor por completo; a continuación, colóquelo en una superficie plana y estable.





4. Quite las asas de elevación si están instaladas.

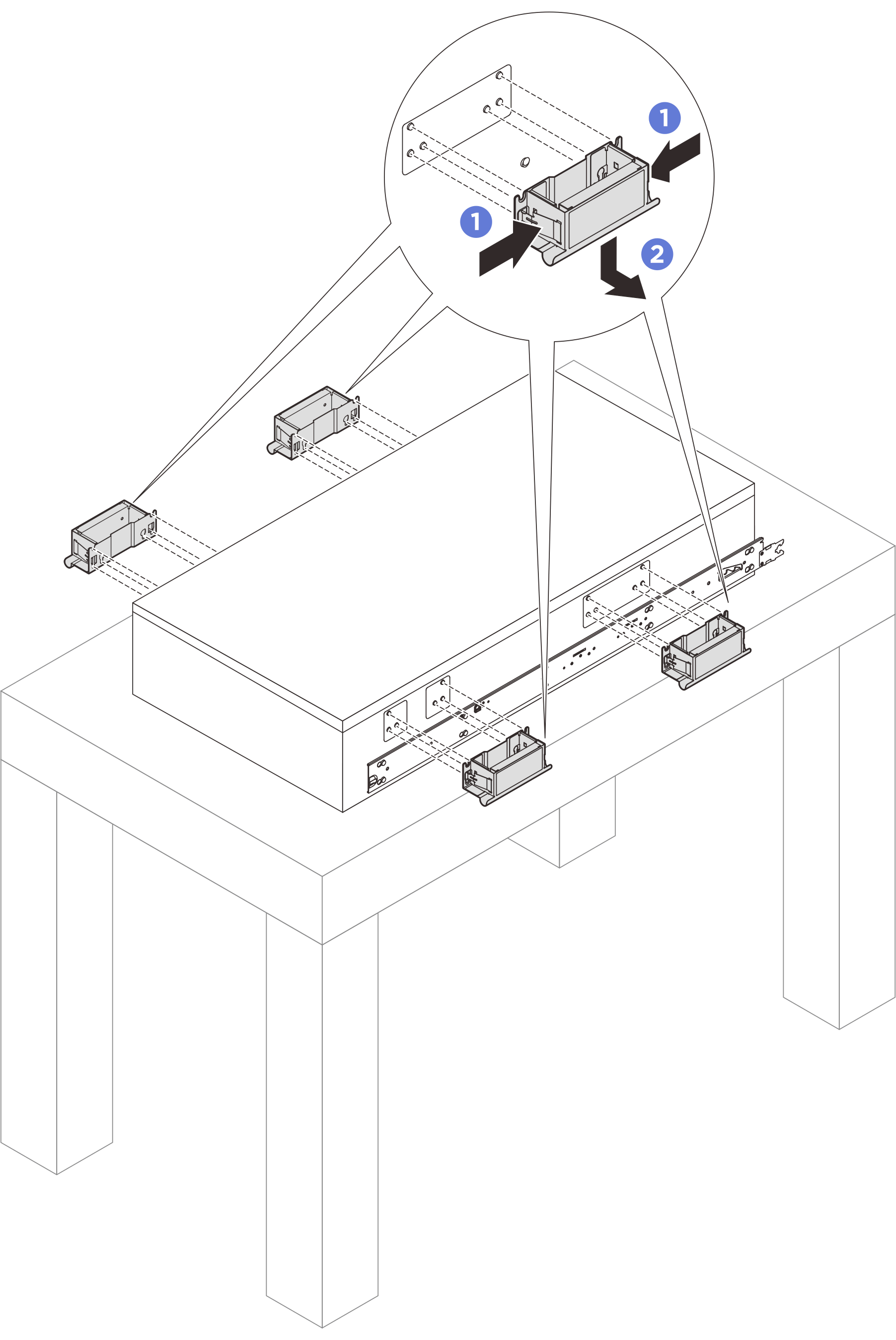

   Presione ambas aletas en el lado de las asas. Deslice las asas hacia abajo para quitarlas del servidor. Nota Asegúrese de extraer las 4 asas de elevación.

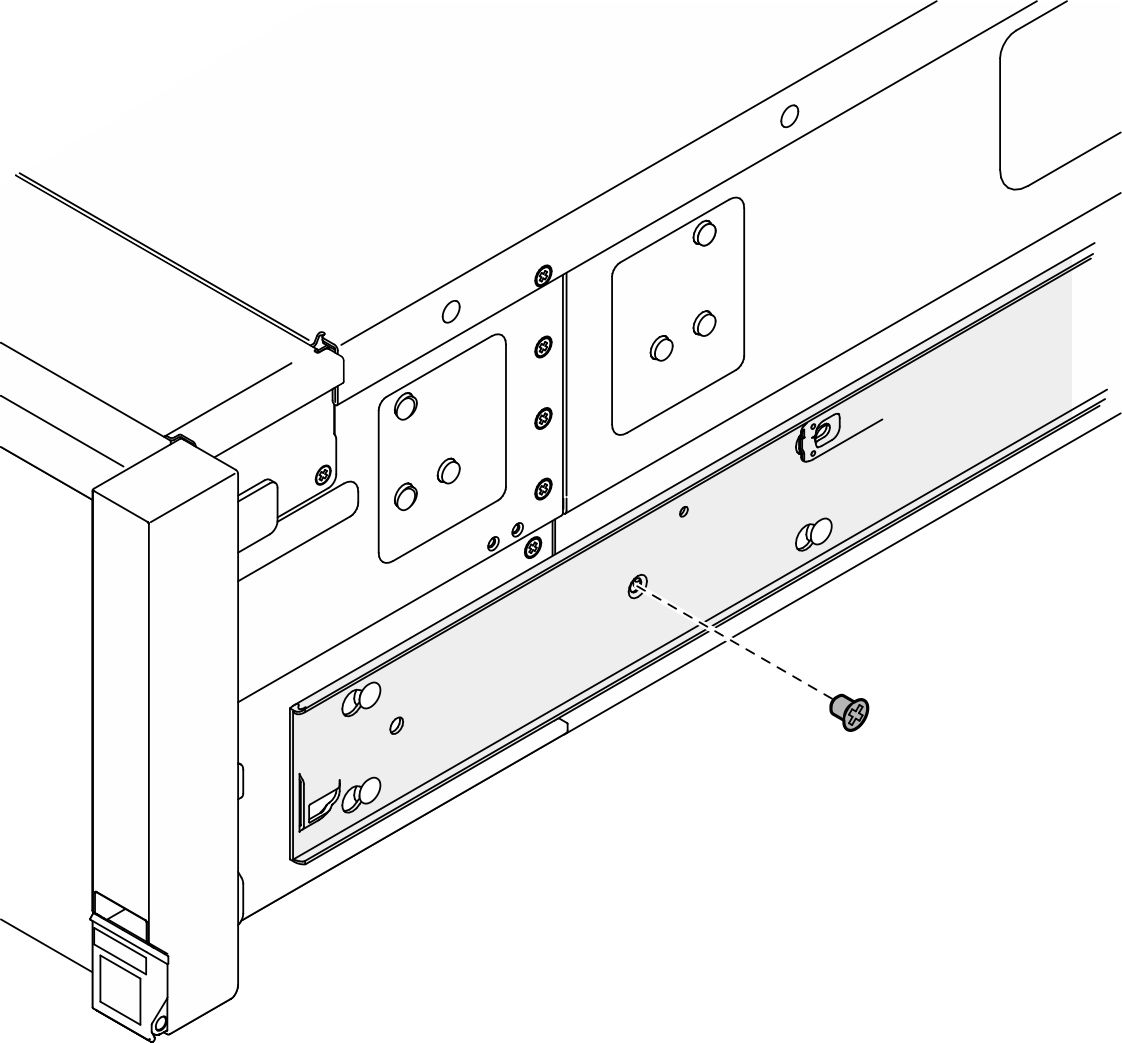

5. Afloje y quite un tornillo M4 en el orificio correspondiente en ambos rieles internos, como se muestra.

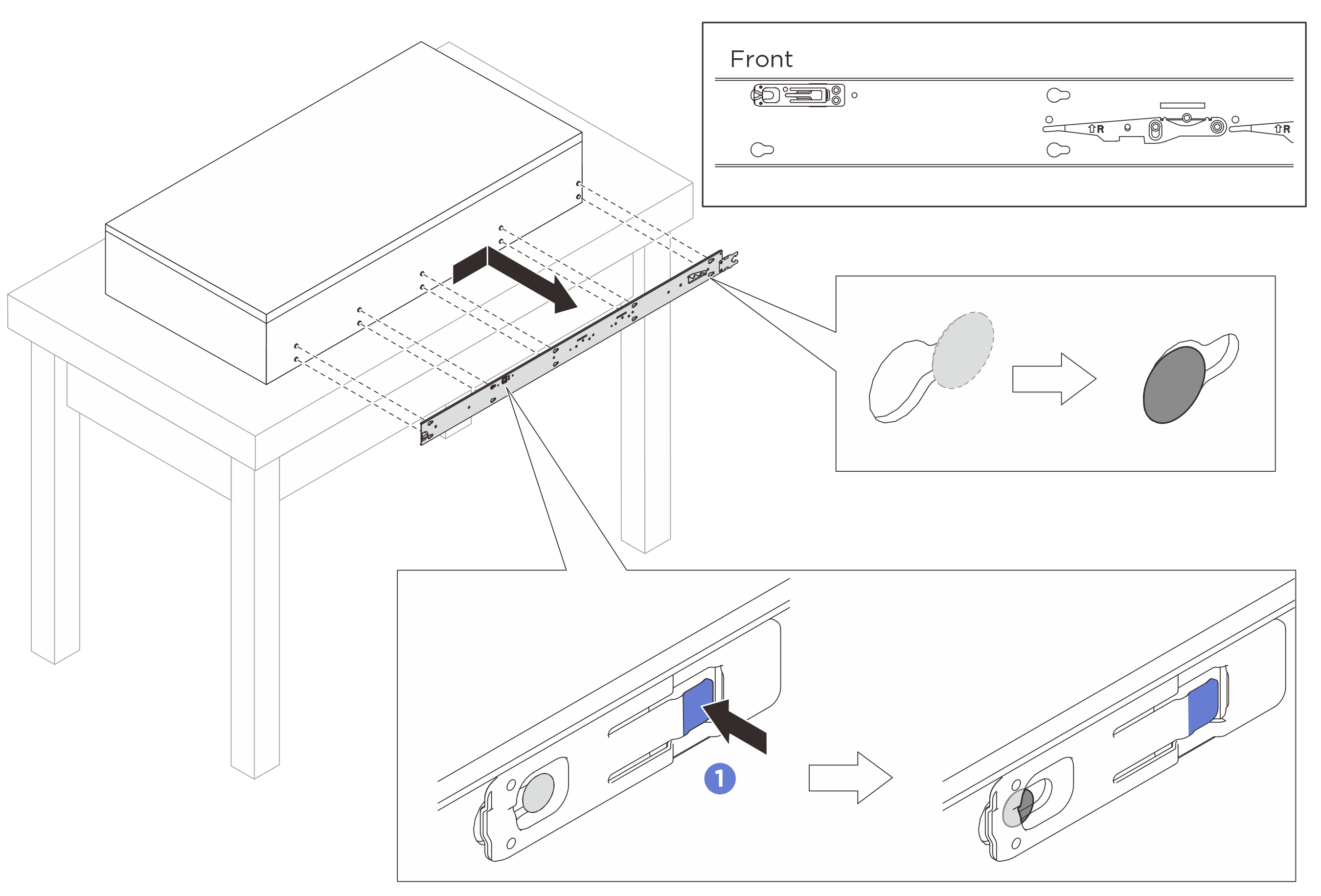

6. Extraiga el riel interno del servidor.

   Presione la pestaña de liberación. Empuje el riel interno hacia atrás hasta que las patillas T del servidor se desenganchen del riel interno .

7. Repita el paso anterior en el otro riel.
