ラックからサーバーを取り外す (E3.S ベイ・シャーシ)

ラックからサーバーを取り外すには、このセクションの説明に従ってください。

このタスクについて

S037 注意 この部品または装置の重量は 55 kg (121.2 ポンド) 以上です。この部品または装置を安全に持ち上げるには、特別に訓練を受けた人員またはリフト装置 (あるいはその両方) が必要です。

注意 装置を持ち上げる場合には、安全に持ち上げる方法に従ってください。

注意 落下に関する危険性。

注意 ラックに装着されたデバイスを棚として使用する場合を除いて、ラックに装着されたデバイスの上にはものを置かないでください。

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

• サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

• 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

手順

1. サーバーがラックに固定されている場合は、取り外します。

   前部	後部

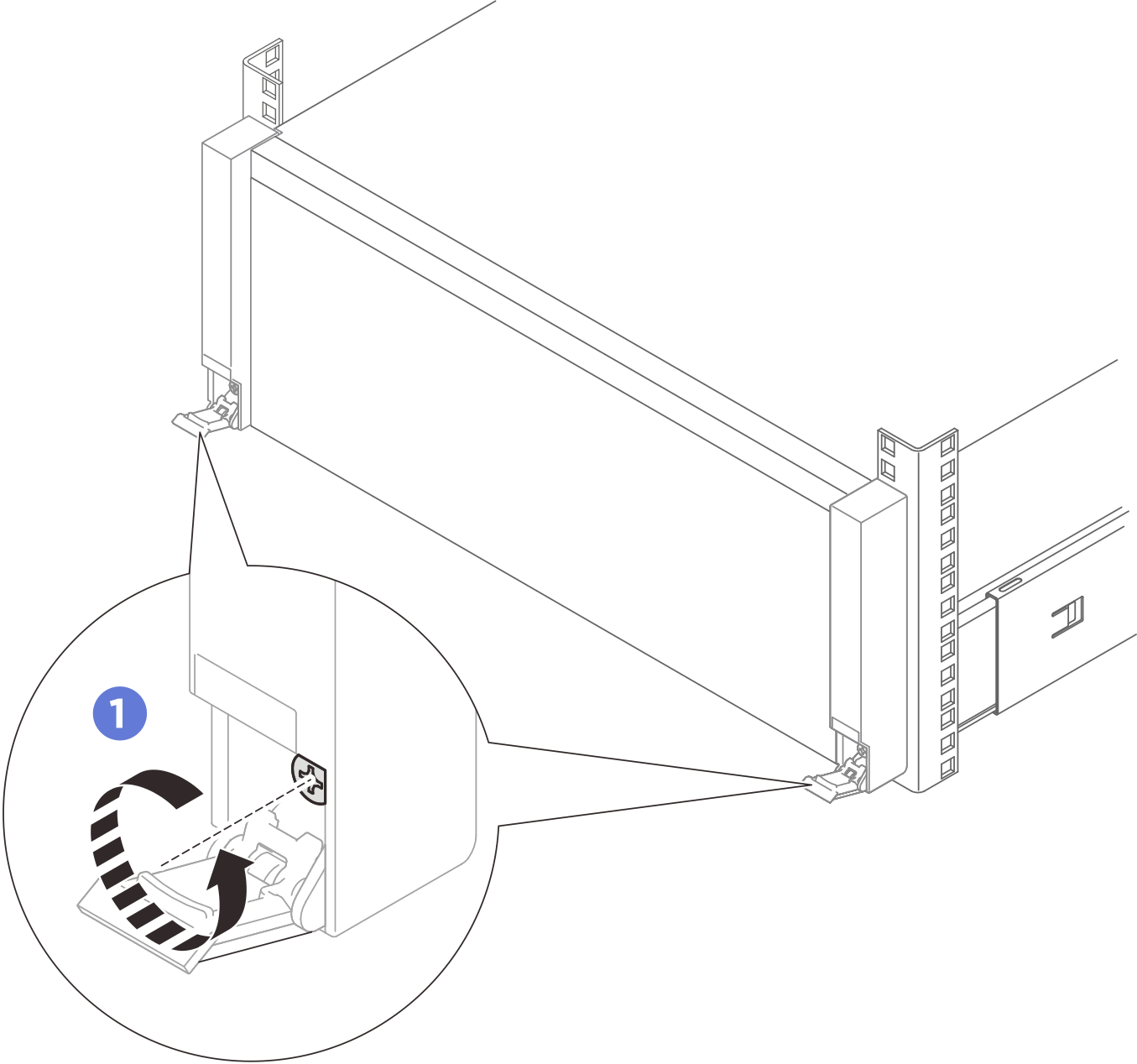

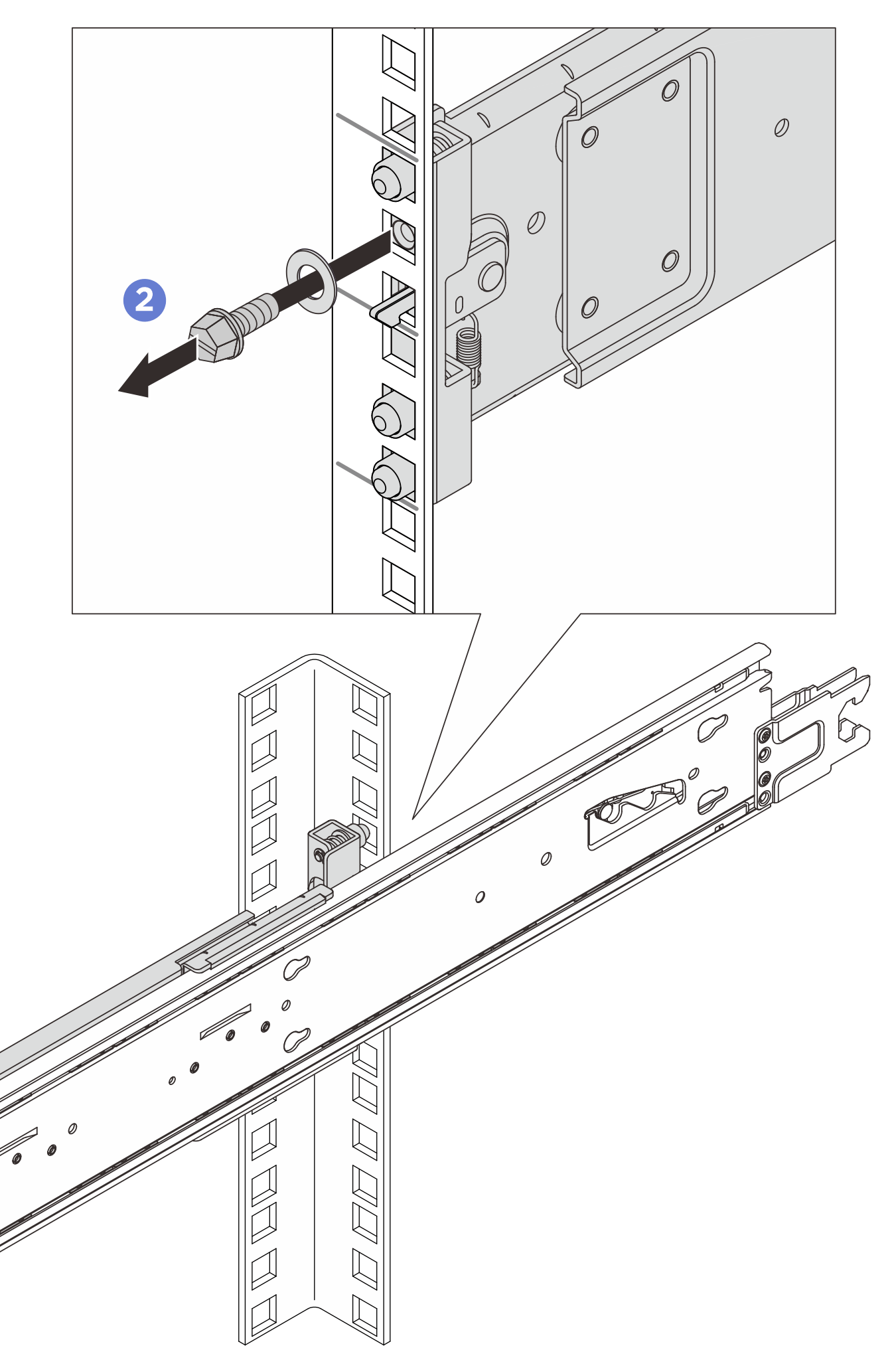

   ラック・リリース・ラッチを開いて、拘束ねじをプラス・ドライバーで反時計回りに緩めます。 注 以下の手順では、マイナス・ドライバー、六角ソケット・ドライバー、またはプラス・ドライバーを使用してください。 両側のワッシャーと M5 ねじを取り外します。

2. 持ち上げ方法を決定します。

   リフト・デバイスの使用: (推奨) 注意 この部品または装置の重量は 55 kg (121.2 ポンド) 以上です。この部品または装置を安全に持ち上げるには、特別に訓練を受けた人員またはリフト装置 (あるいはその両方) が必要です。
   手動リフト: (非推奨) 重要 サーバーを持ち上げる前に、すべてのパワー・サプライ・ユニットとすべてのストレージ・ドライブを取り外してください。
   注意 装置を持ち上げる場合には、安全に持ち上げる方法に従ってください。	注意 落下に関する危険性。

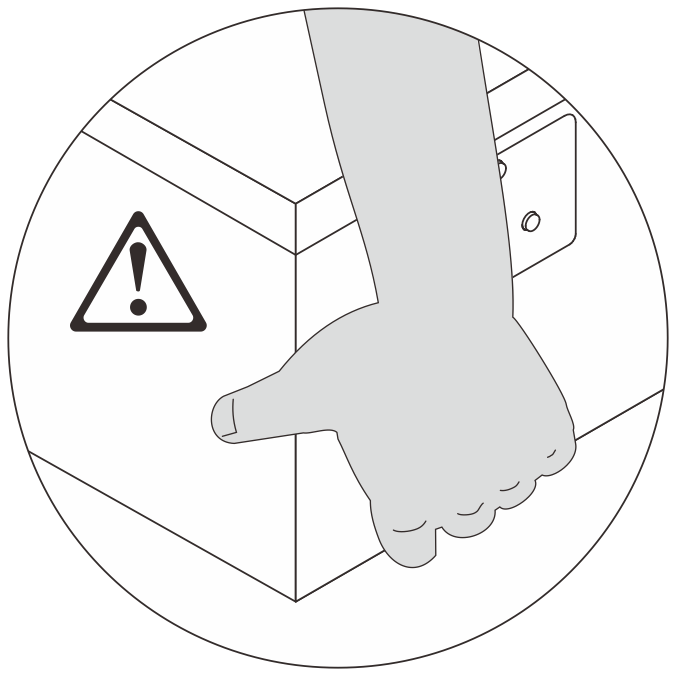

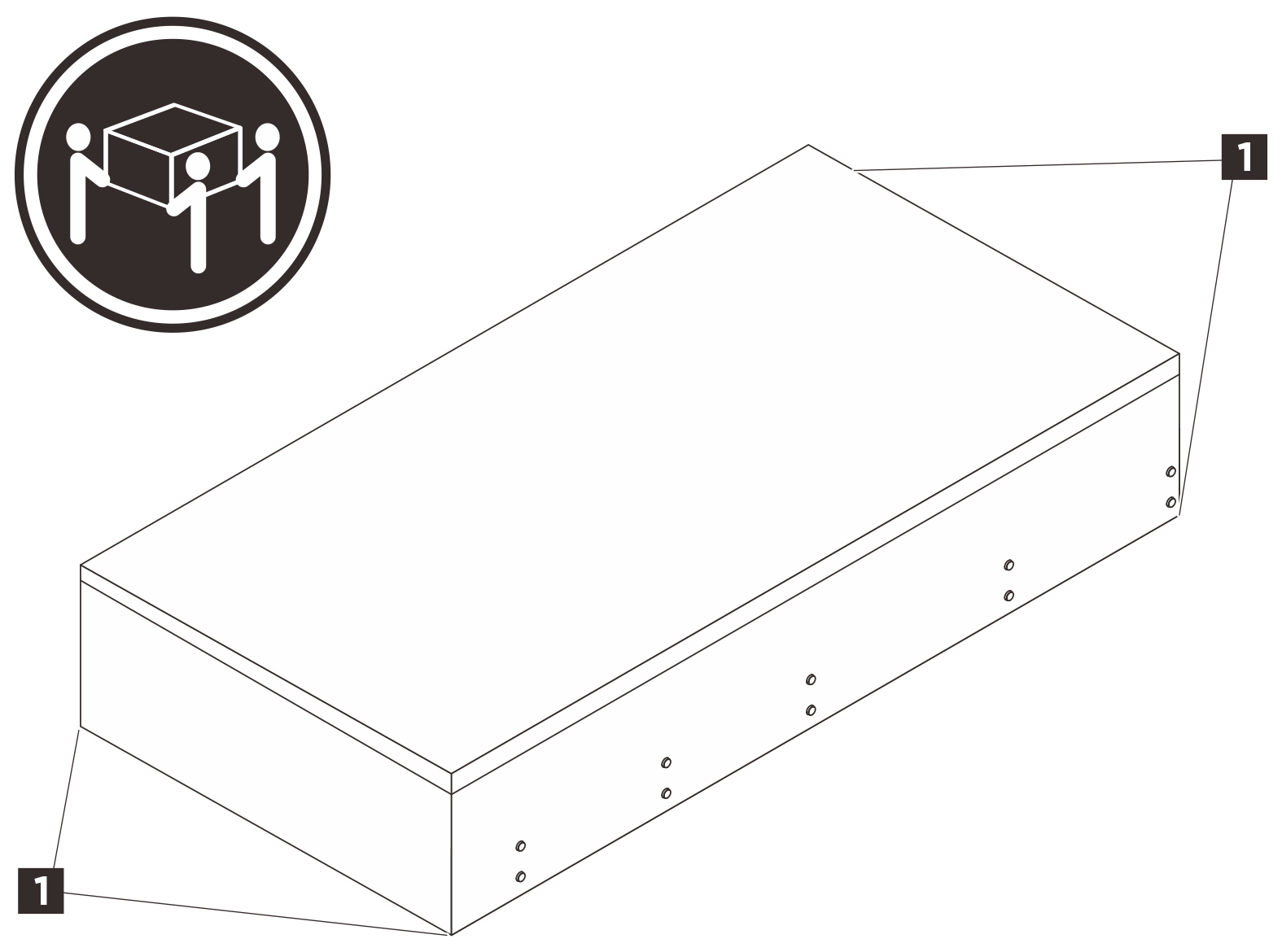

   注意 持ち上げポイント 1 を持って、必ず 3 人でサーバーを持ち上げてください。

3. 内側レールと一緒にサーバーをラックから取り外します。

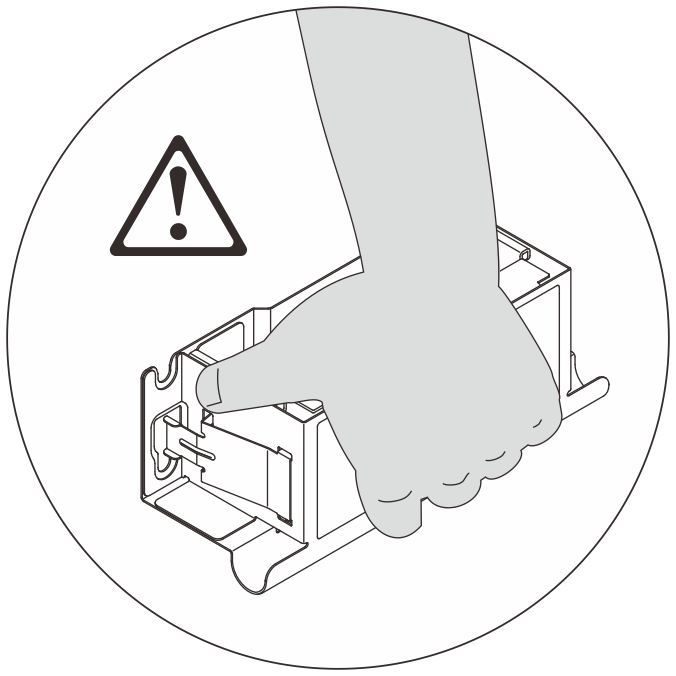

   重要 サーバーを手動で移動するときは、必ずサーバーの持ち上げポイントまたはリフト・ハンドルを持ってください。

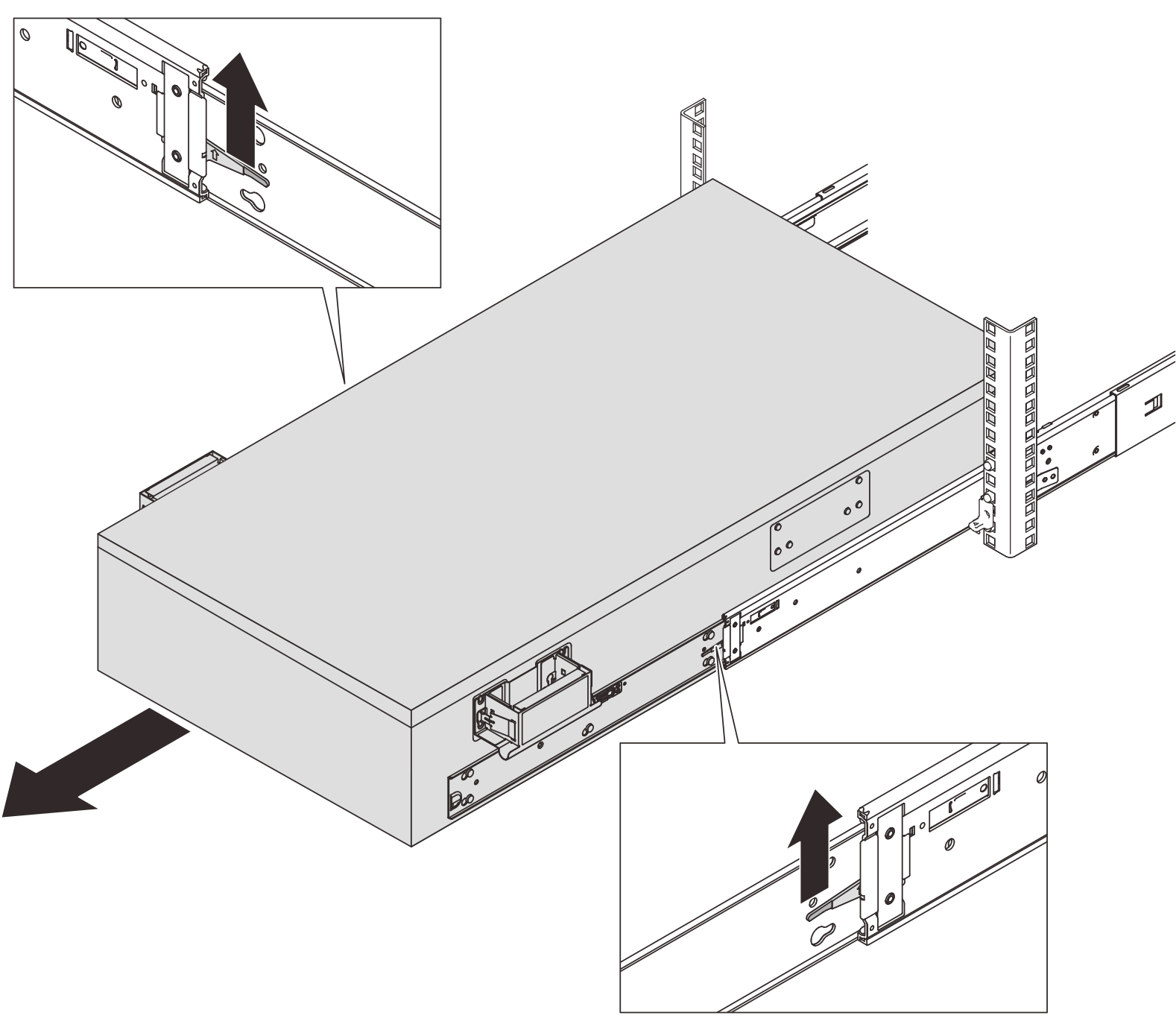

   1. サーバーを手動で持ち上げる必要がある場合は、前面リフト・ハンドルを取り付けます。

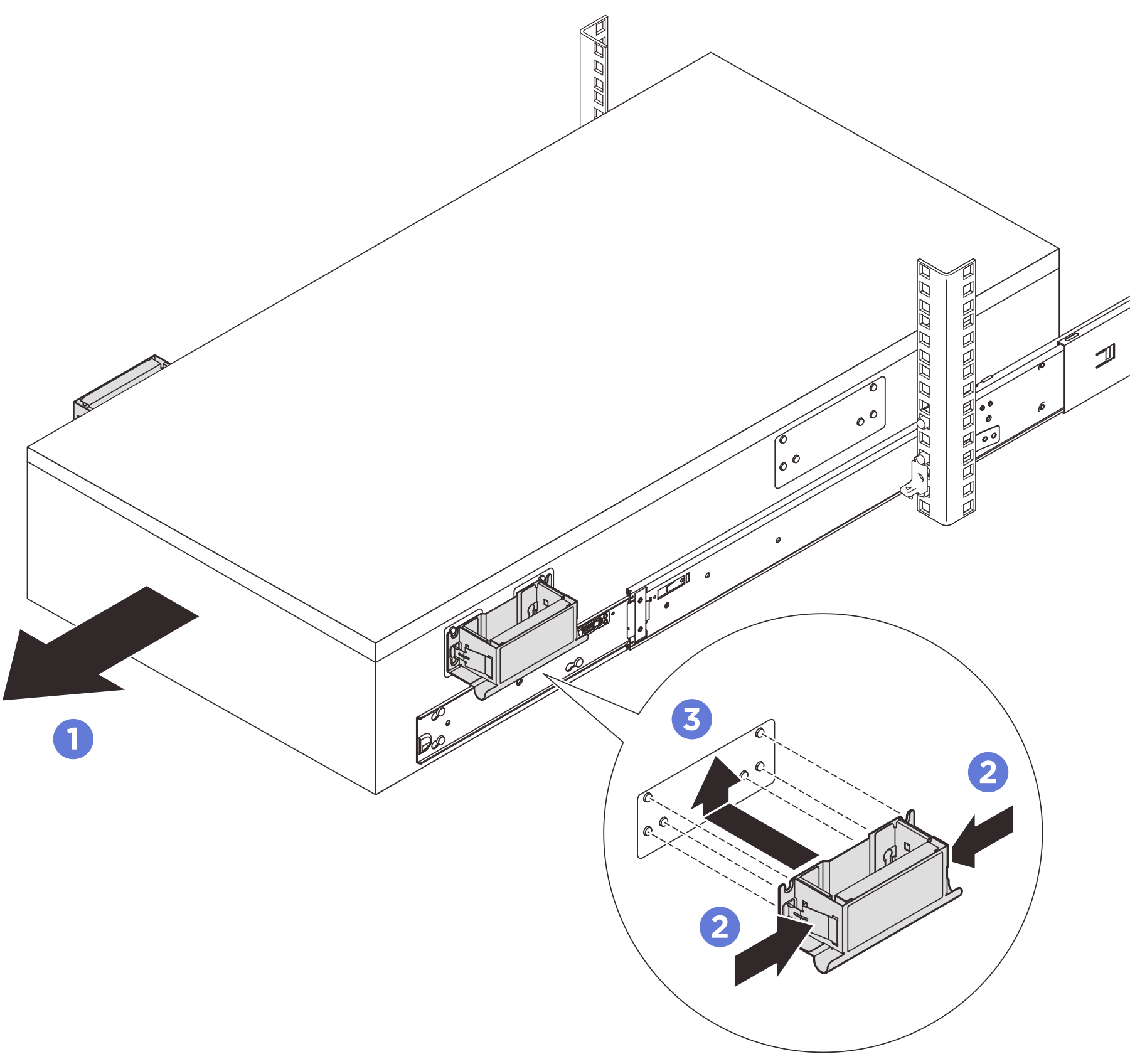

      停止するまで、サーバーをスライドします。 ハンドルの側面にあるフラップを両方ともつまみます。 ハンドルをサーバーの側面にある 6 つのポストに合わせた後、ハンドルを上にスライドさせてシャーシに固定します。 注意 スライドを続ける前に、必ず両方の前面リフト・ハンドルを取り付けてください。

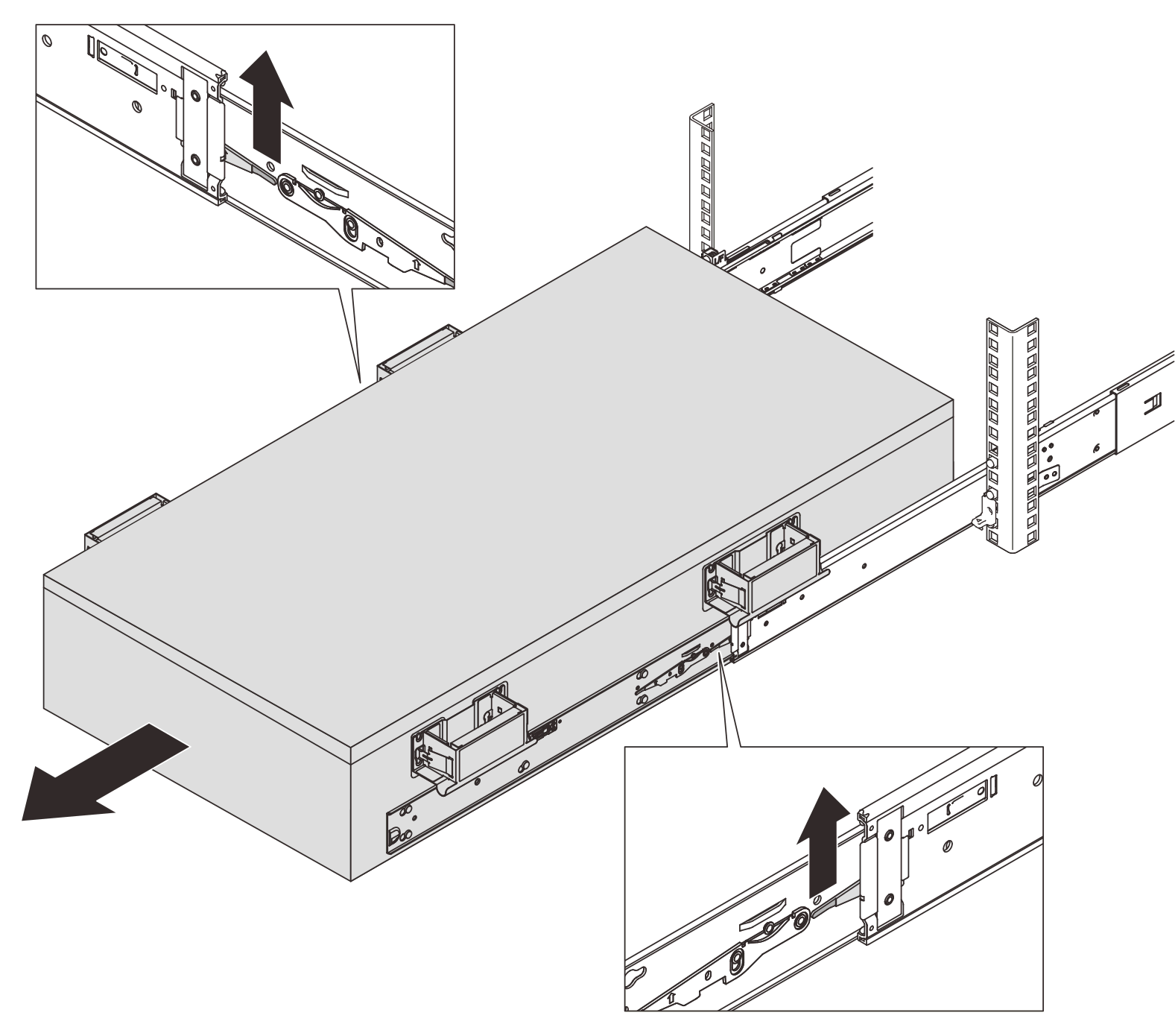

   2. 最初のロック・ラッチを持ち上げ、スライドを続けます。

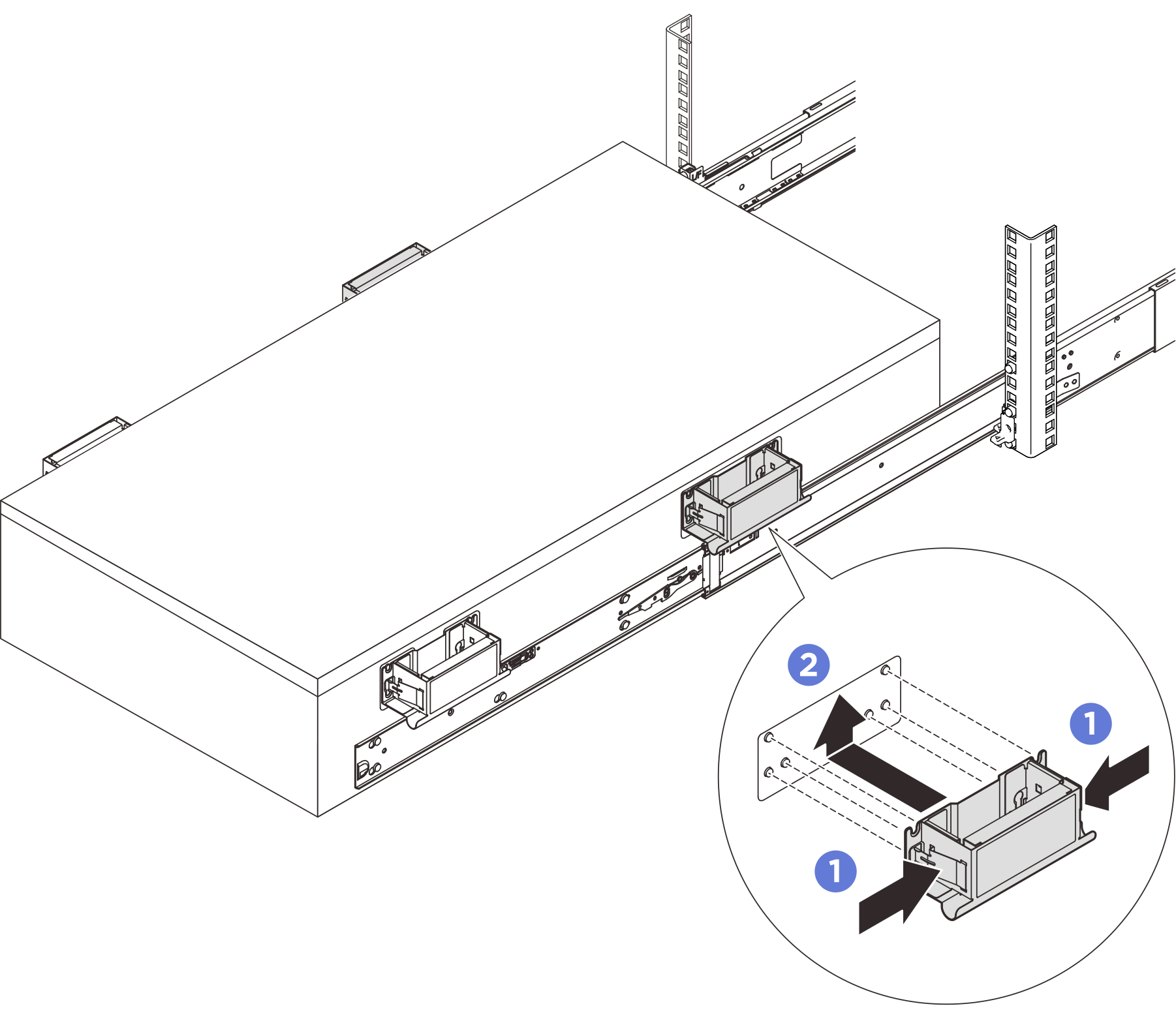

   3. サーバーを手動で持ち上げる必要がある場合は、背面ハンドルを取り付けます。

      ハンドルの側面にあるフラップを両方ともつまみます。 ハンドルをサーバーの側面にある 6 つのポストに合わせた後、ハンドルを上にスライドさせてシャーシに固定します。 注意 スライドを続ける前に、必ず両方の背面リフト・ハンドルを取り付けてください。

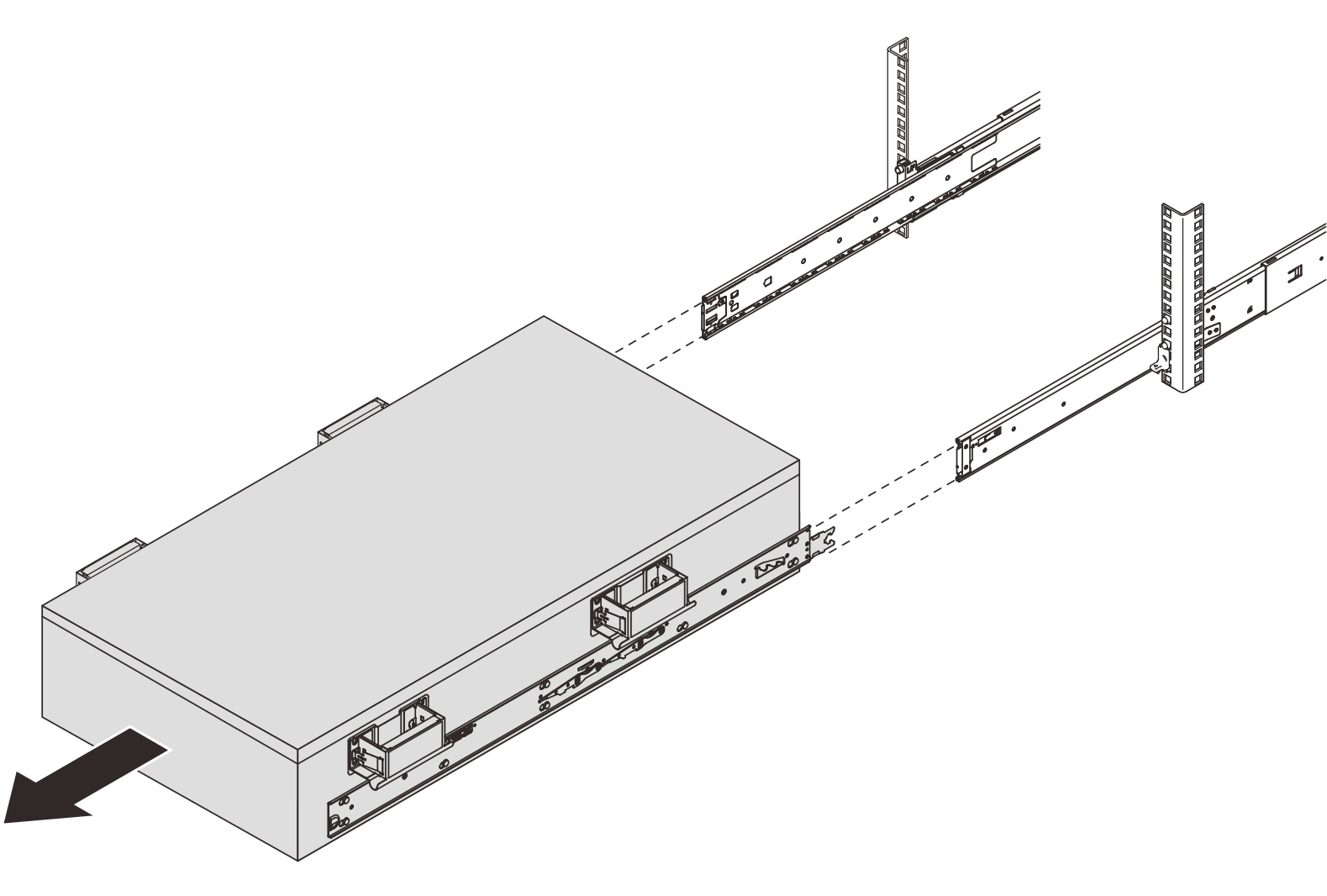

   4. 2 番目のロック・ラッチを持ち上げ、サーバーをラックから完全に取り外した後、平らで安定した面に置きます。

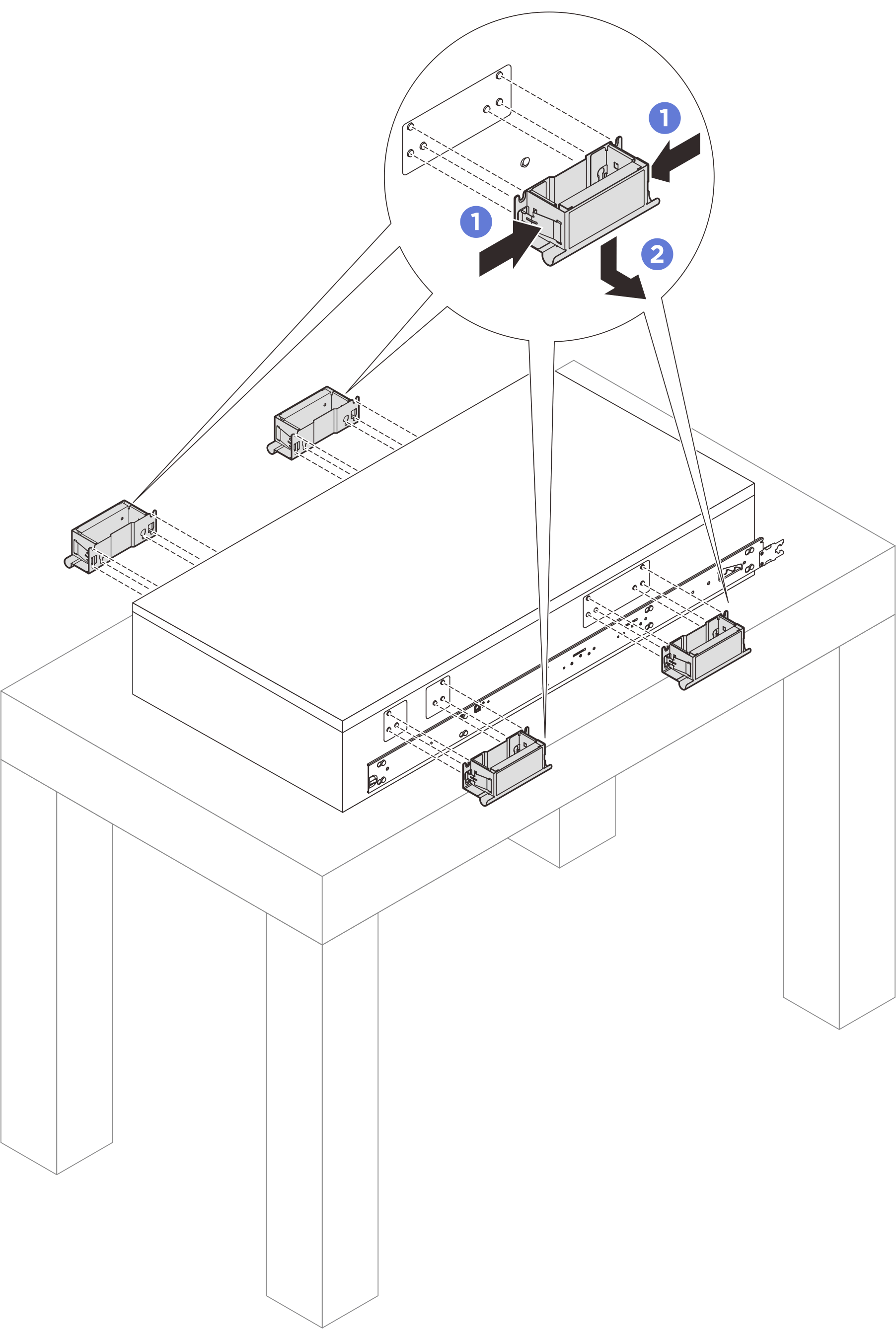

4. リフト・ハンドルが取り付けられている場合は取り外します。

   ハンドルの側面にあるフラップを両方ともつまみます。 ハンドルを下にスライドさせて、サーバーから取り外します。 注 必ず、4 個のリフト・ハンドルをすべて取り外してください。

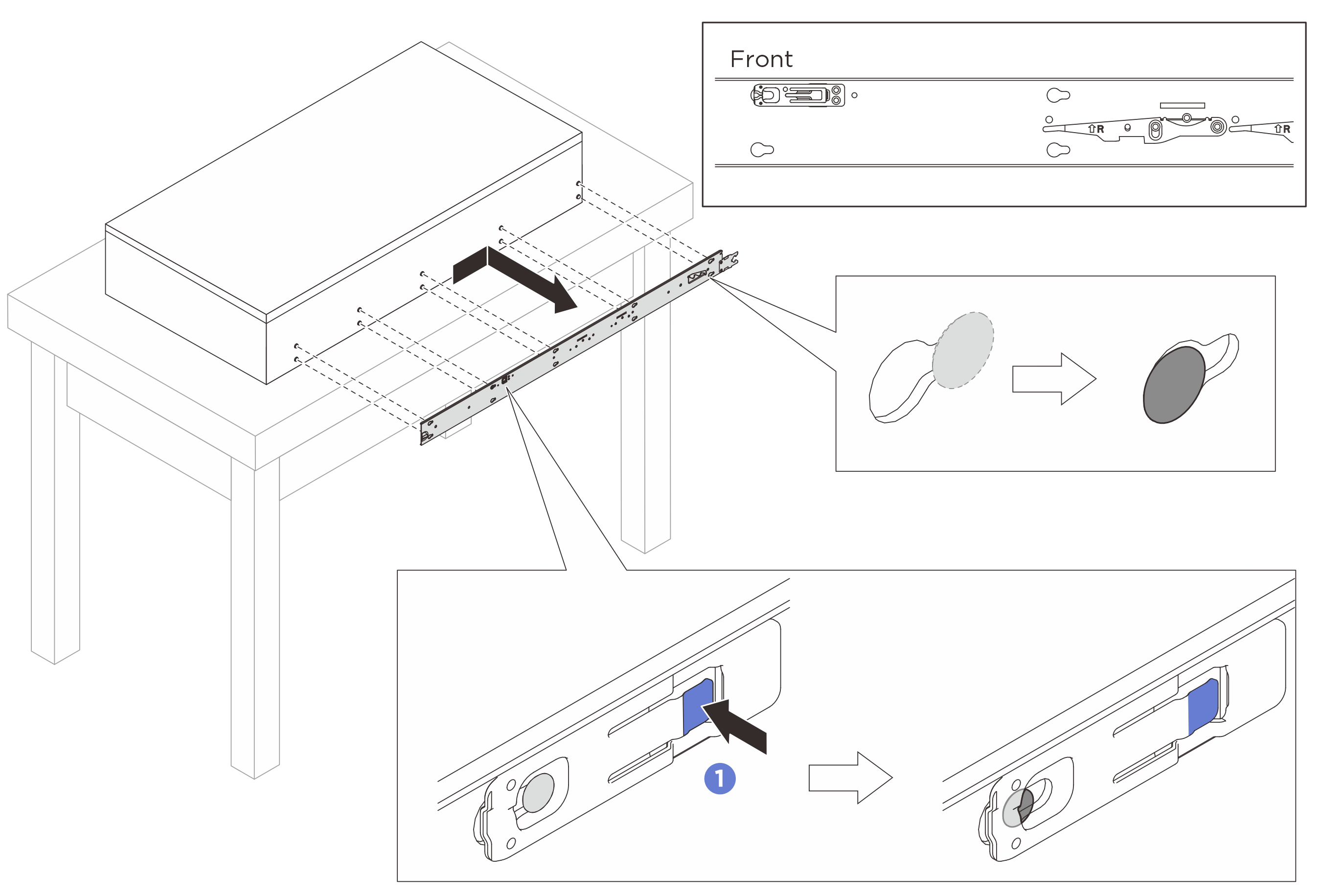

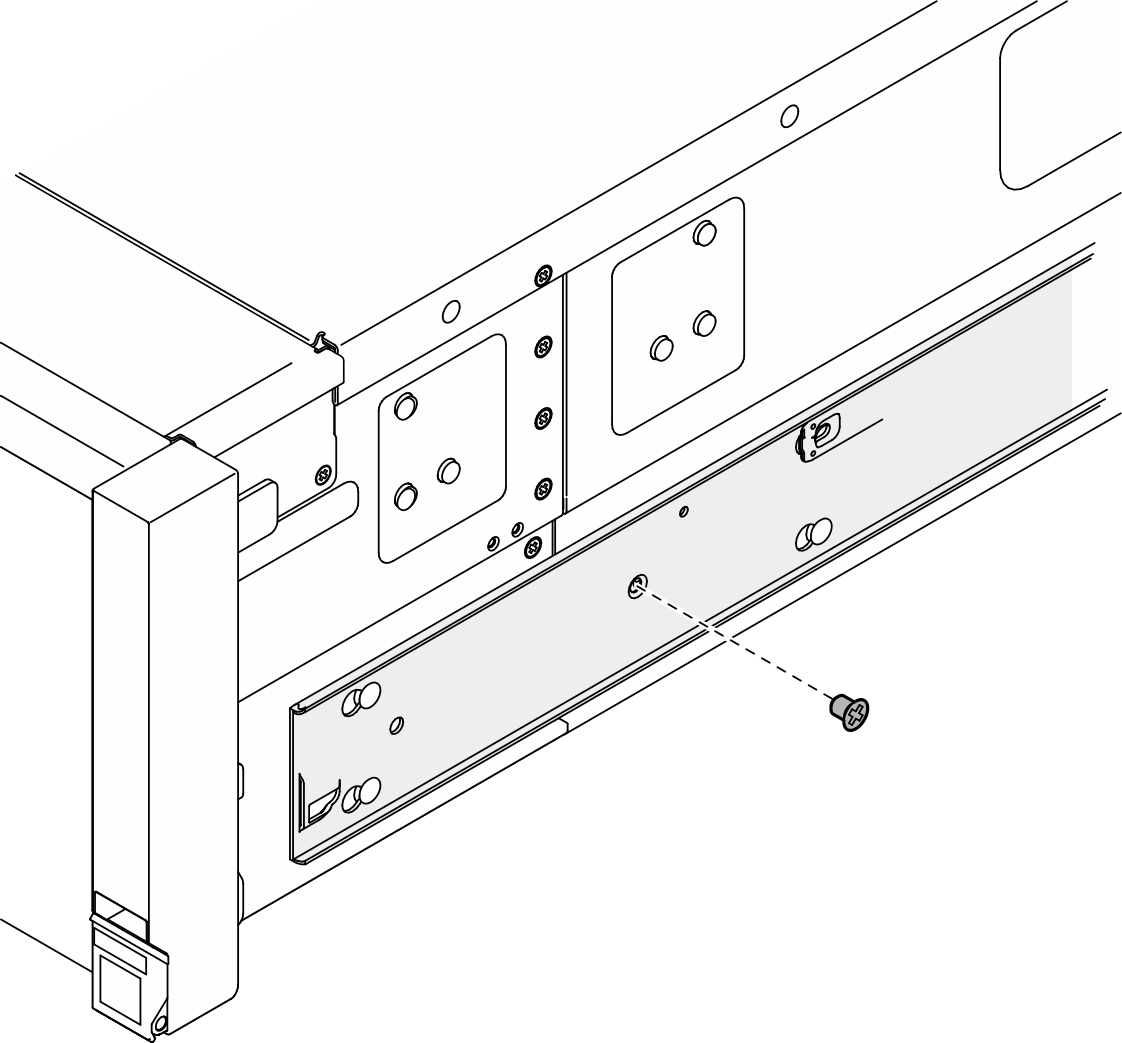

5. 図のように、両方の内側レールの対応する穴で M4 ねじを緩めて取り外します。

6. サーバーから内側レールを取り外します。

   リリース・タブを押します。 サーバーの T ピンが内側レールから外れるまで、内側レールを後方に押します。

7. 他のレールについても前の手順を繰り返します。
