Server aus dem Rack entfernen (Gehäuse mit E3.S-Positionen)

Führen Sie die Anweisungen in diesem Abschnitt aus, um den Server aus dem Rack zu entfernen.

Zu dieser Aufgabe

S037 VORSICHT Dieses Teil oder diese Einheit wiegt über 55 kg (121,2 lb). Zum Anheben dieses Teils oder dieser Einheit ist ausgebildetes Fachpersonal und/oder eine Hebevorrichtung erforderlich.

VORSICHT Beim Anheben der Maschine die Arbeitsschutzrichtlinien beachten.

VORSICHT Fallgefahr.

VORSICHT Keine Gegenstände auf die in einem Rack installierte Einheit legen, es sei denn, die im Rack installierte Einheit ist als Ablage vorgesehen.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

• Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

• Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Vorgehensweise

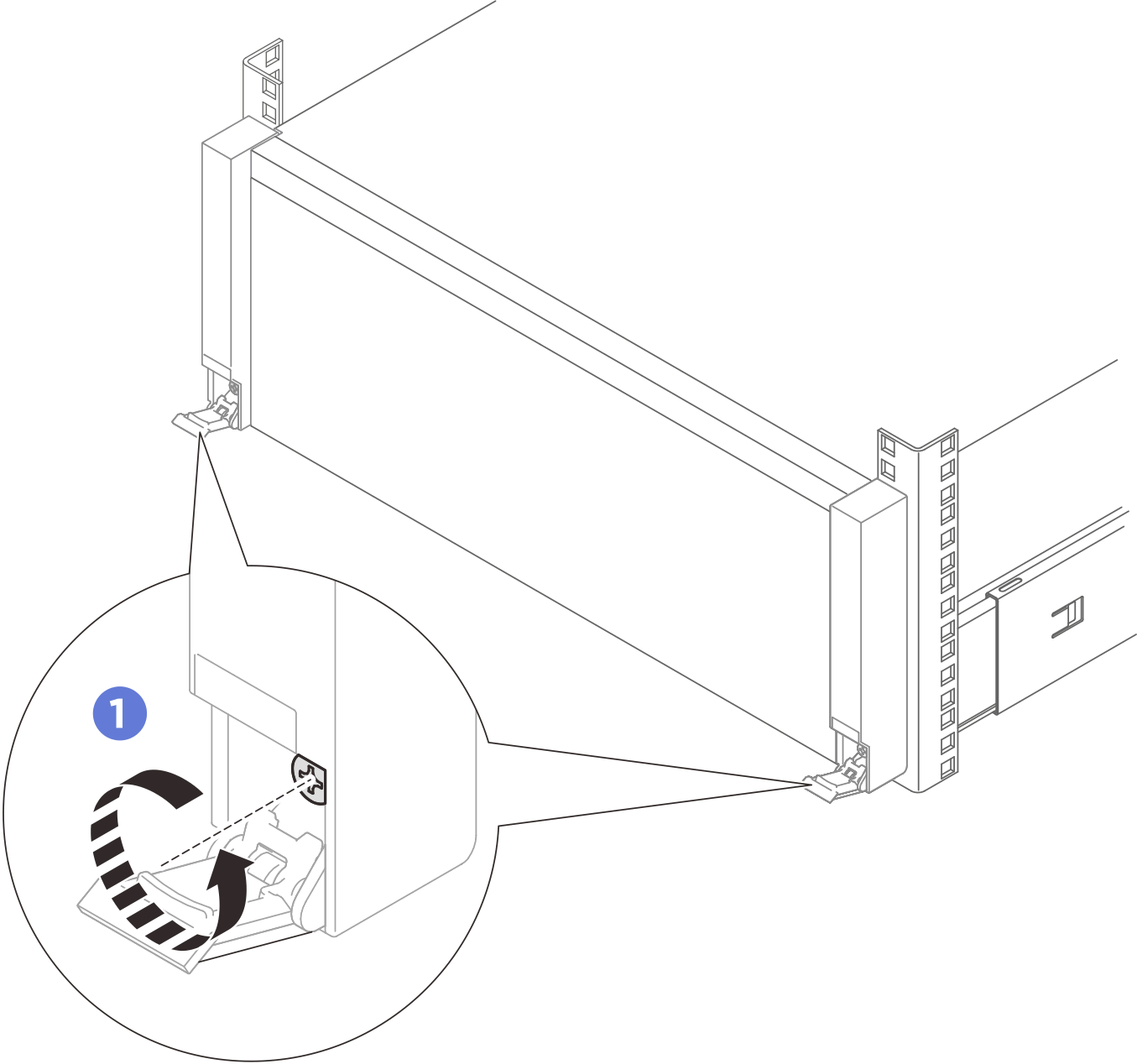

1. Lösen Sie den Server, wenn er am Rack befestigt wurde.

   Vorderseite	Rückseite

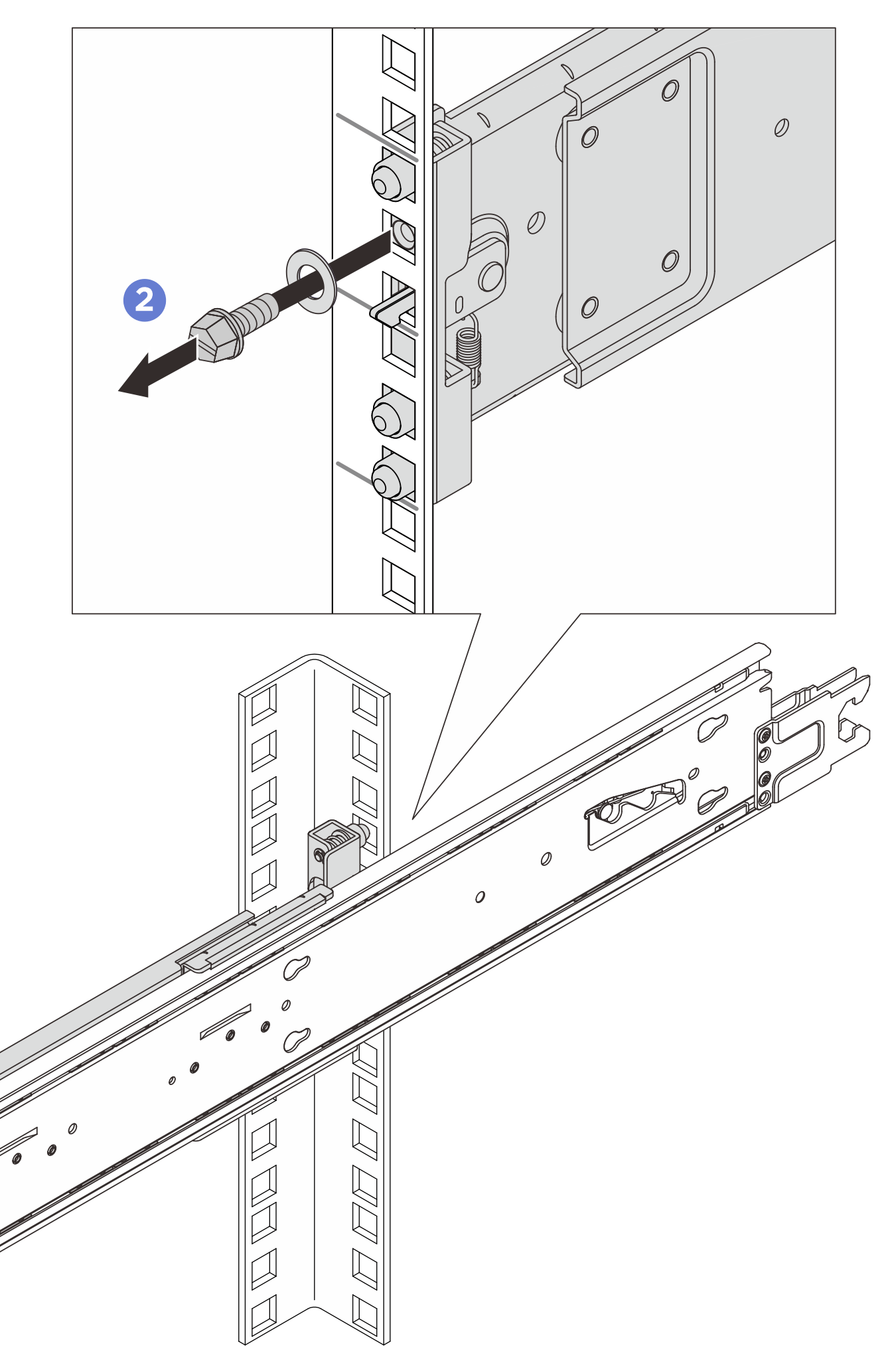

   Öffnen Sie die Rack-Entriegelungshebel und lösen Sie die unverlierbaren Schrauben mit einem Kreuzschlitzschraubendreher gegen den Uhrzeigersinn. Anmerkung Verwenden Sie bei den folgenden Anweisungen entweder einen Innensechskantschlüssel, Schlitz‑ oder Kreuzschlitzschraubendreher. Entfernen Sie die Unterlegscheibe und die M5-Schraube an beiden Seiten.

2. Entscheiden Sie sich für die Hebemethode.

   Verwendung einer Hebevorrichtung: (empfohlen) VORSICHT Dieses Teil oder diese Einheit wiegt über 55 kg (121,2 lb). Zum Anheben dieses Teils oder dieser Einheit ist ausgebildetes Fachpersonal und/oder eine Hebevorrichtung erforderlich.
   Manuelles Heben: (nicht empfohlen) Achtung Bevor Sie den Server anheben, entfernen Sie alle Netzteileinheiten und Speicherlaufwerke.
   VORSICHT Beim Anheben der Maschine die Arbeitsschutzrichtlinien beachten.	VORSICHT Fallgefahr.

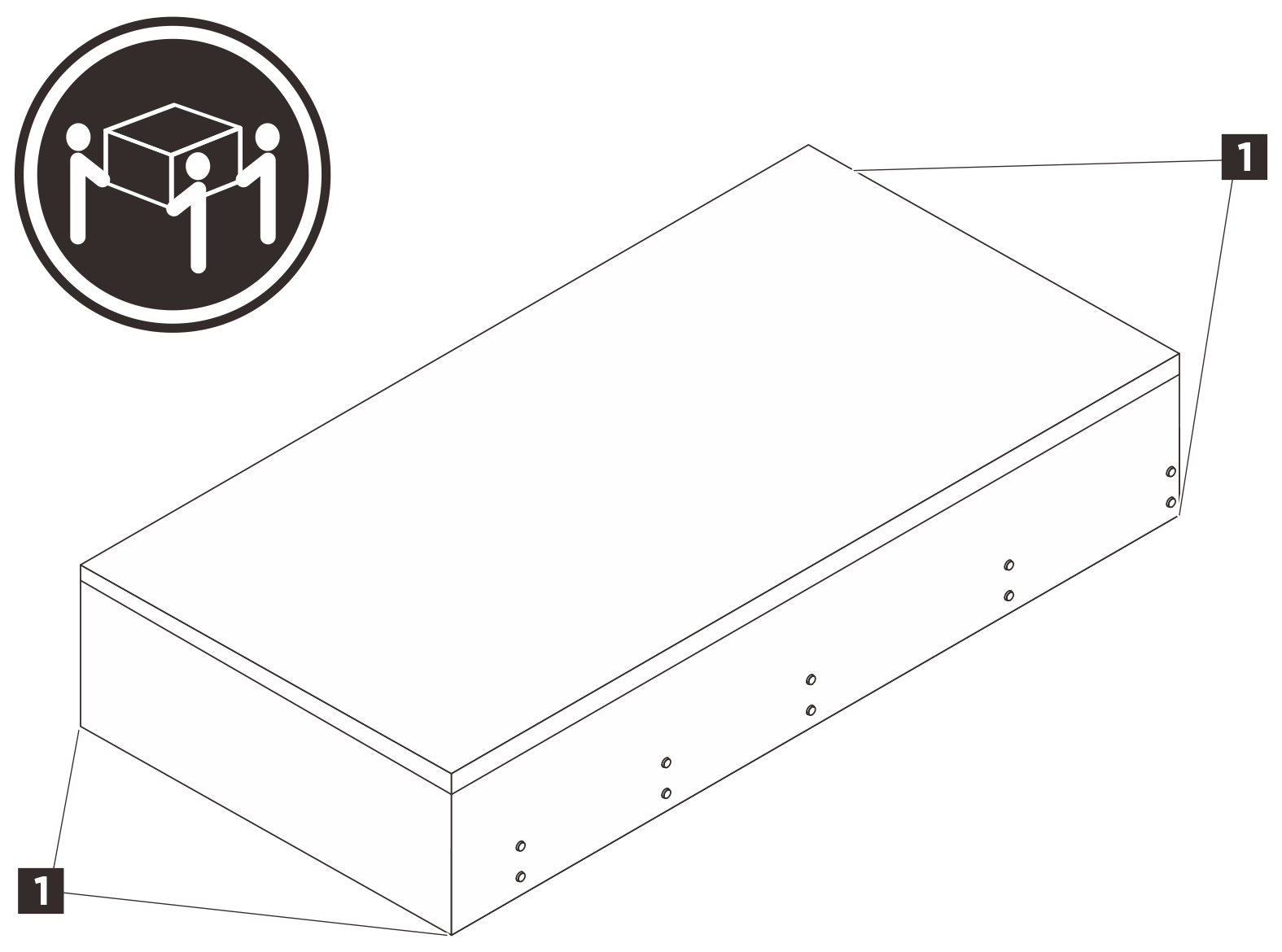

   VORSICHT Stellen Sie sicher, dass der Sever von drei Personen an den Hebepositionen (1) angehoben wird.

3. Entfernen Sie den Server zusammen mit den inneren Schienen vom Rack.

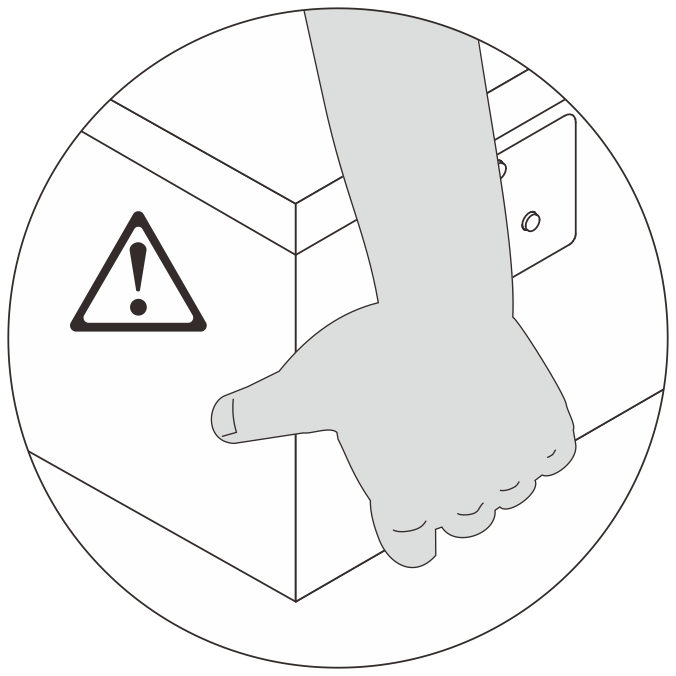

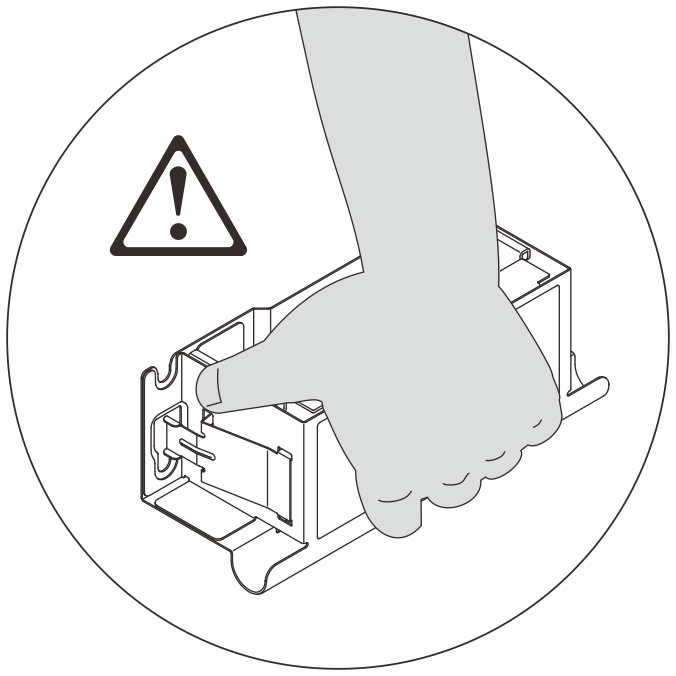

   Achtung Wenn Sie den Server manuell versetzen, halten Sie den Server immer an den Hebepositionen oder Hebegriffen fest.

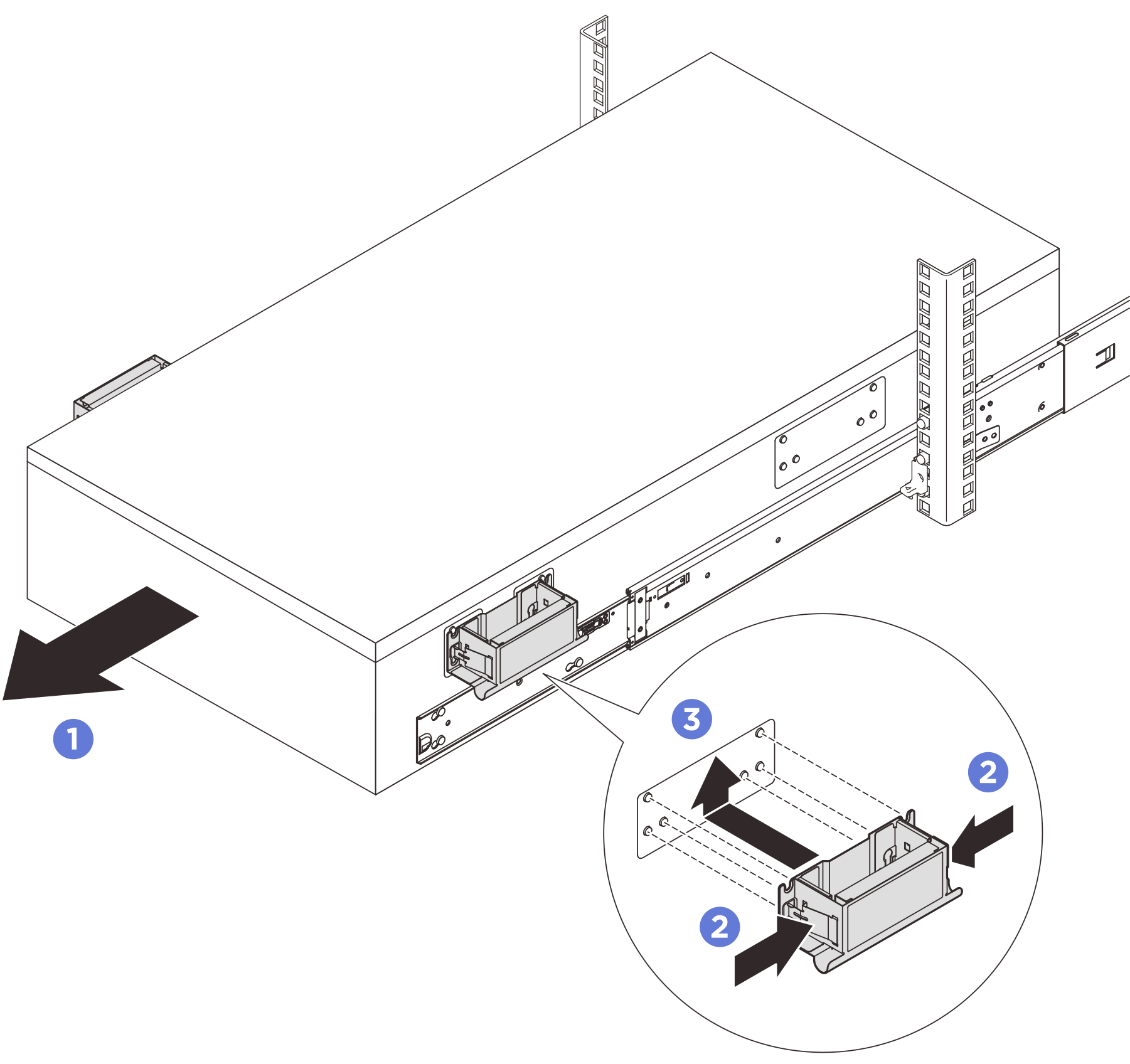

   1. Installieren Sie den vorderen Hebegriff, wenn Sie den Server manuell anheben müssen.

      Ziehen Sie den Server bis zum Anschlag heraus. Drücken Sie beide Laschen an den Griffseiten zusammen. Richten Sie die Griffe an den sechs seitlichen Pfosten des Servers aus und schieben Sie die Griffe nach oben, um sie am Gehäuse zu sichern. VORSICHT Stellen Sie sicher, dass sie zuerst die beiden vorderen Hebegriffe befestigen, bevor Sie den Server weiter herausziehen.

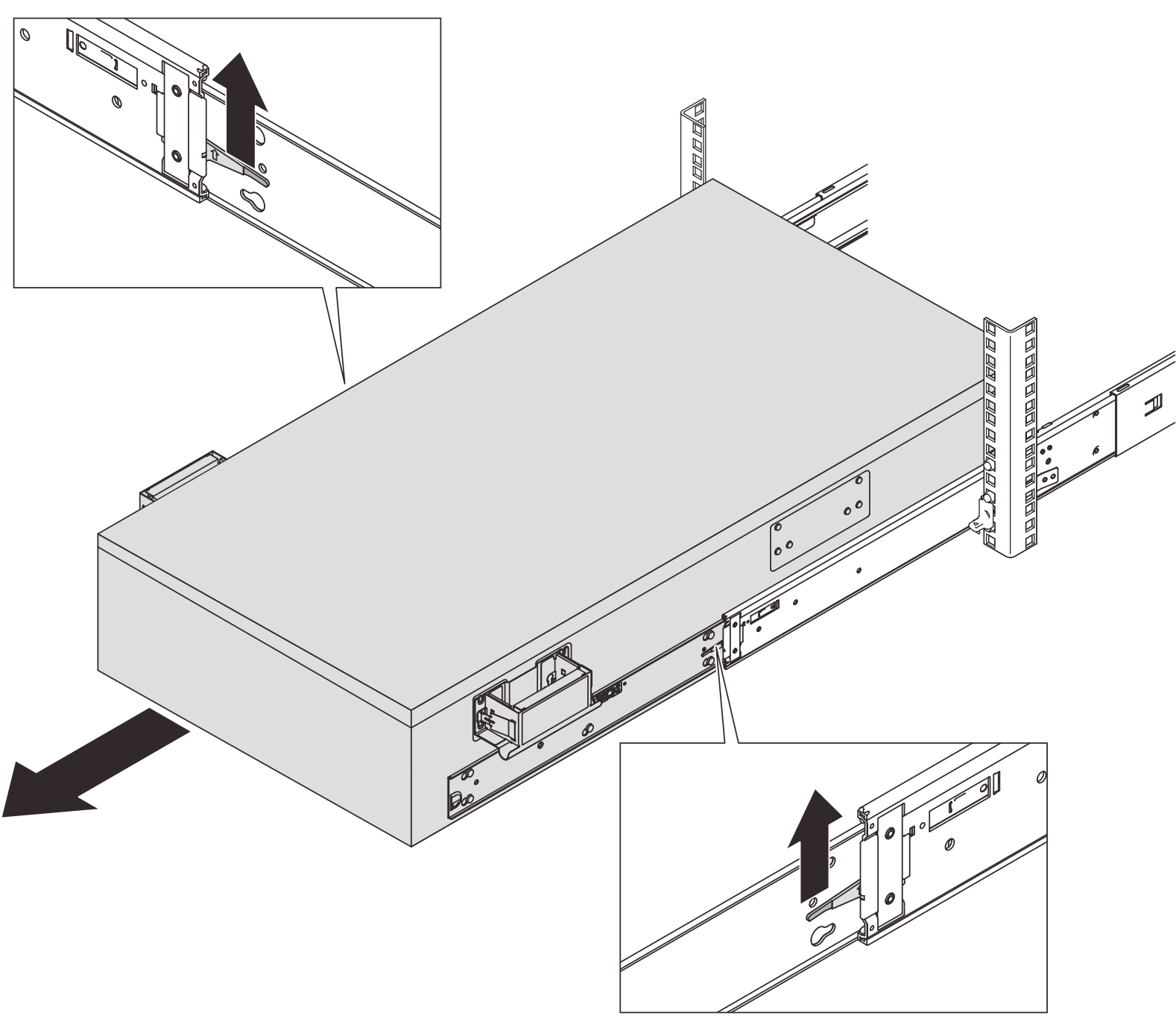

   2. Heben Sie die ersten Verriegelungshebel an, um den Server weiter herauszuziehen.

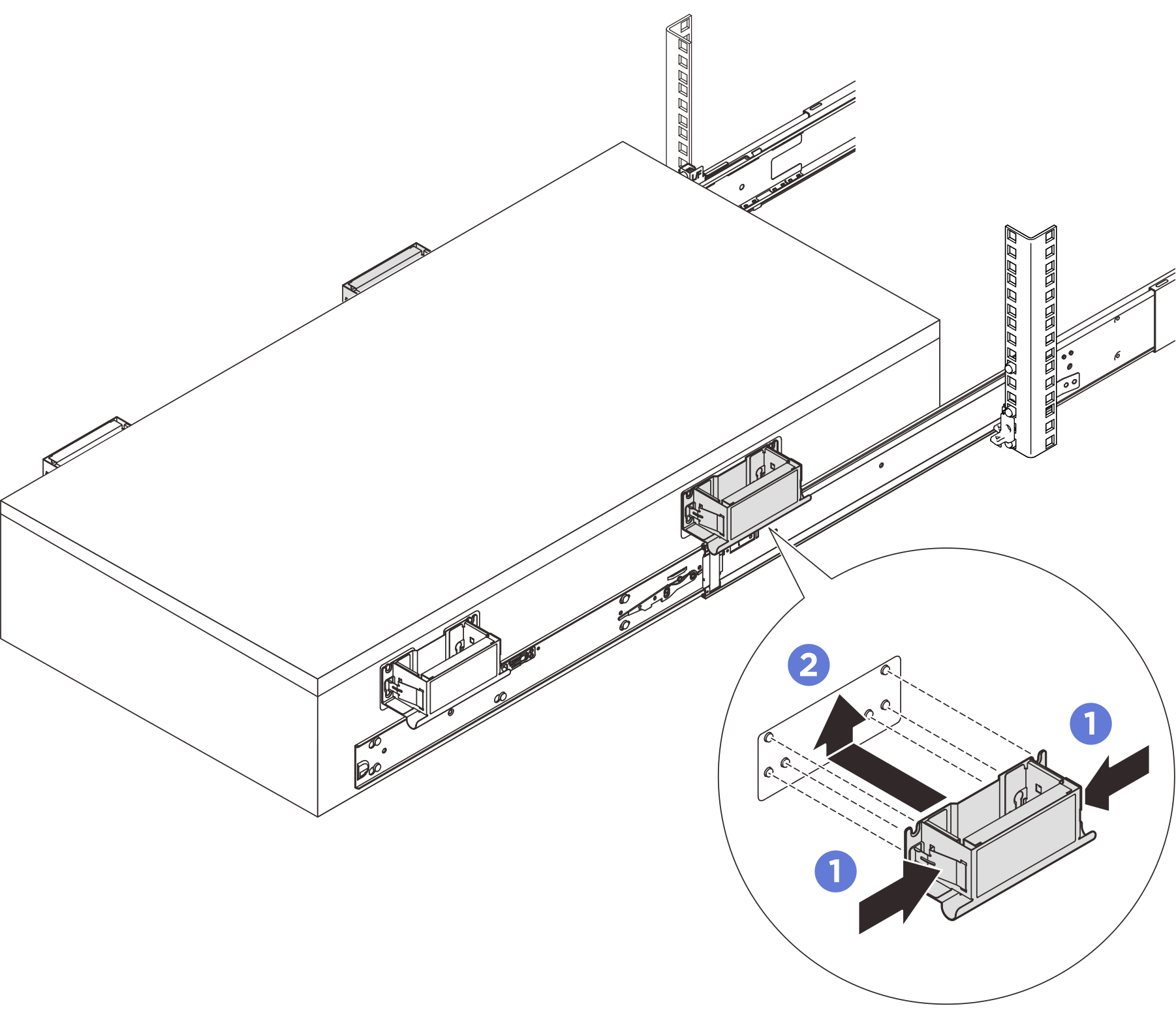

   3. Bringen Sie die hinteren Griffe an, wenn Sie den Server manuell anheben müssen.

      Drücken Sie beide Laschen an den Griffseiten zusammen. Richten Sie die Griffe an den sechs seitlichen Pfosten des Servers aus und schieben Sie die Griffe nach oben, um sie am Gehäuse zu sichern. VORSICHT Stellen Sie sicher, dass sie zuerst die beiden hinteren Hebegriffe befestigen, bevor Sie den Server weiter herausziehen.

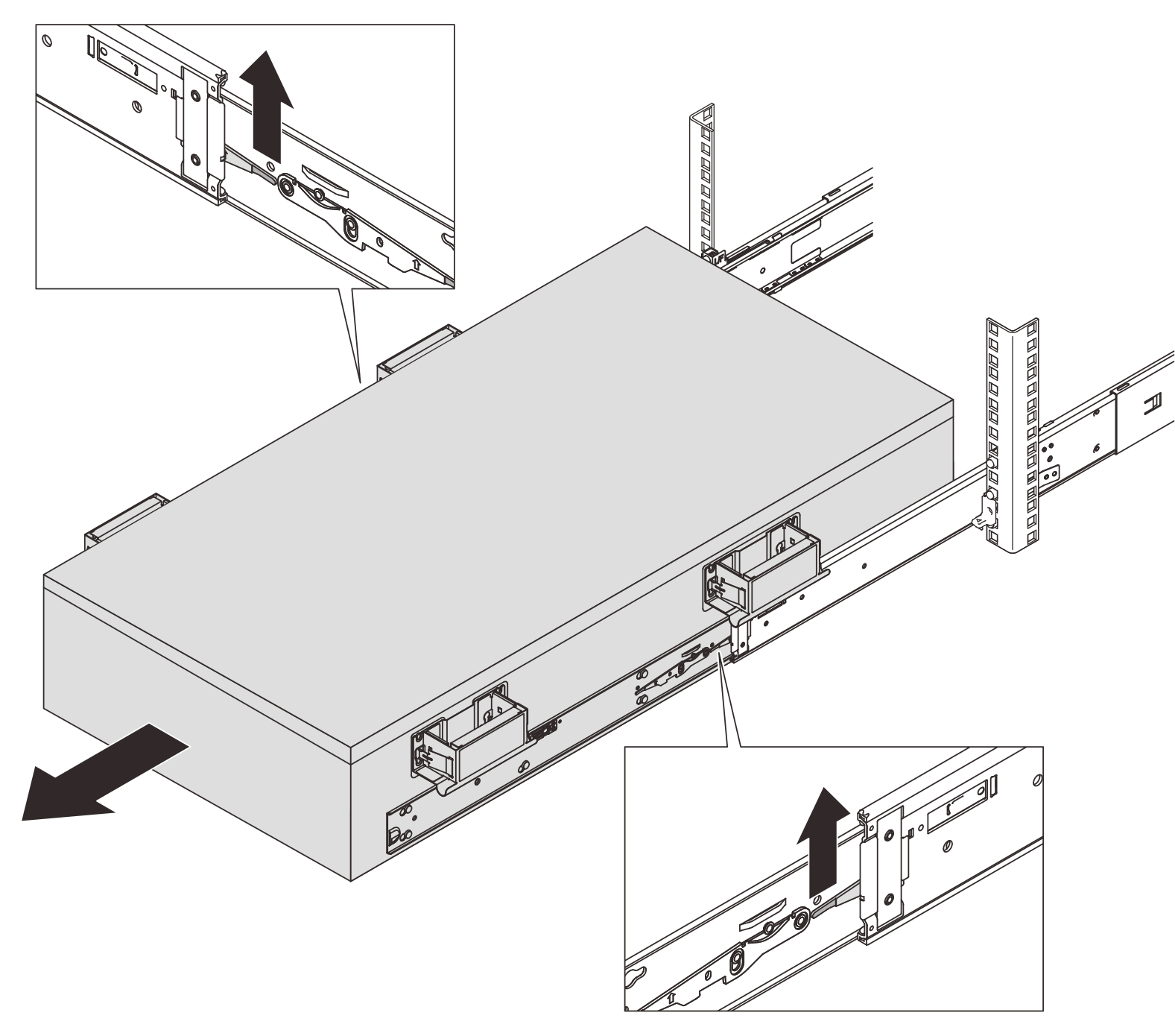

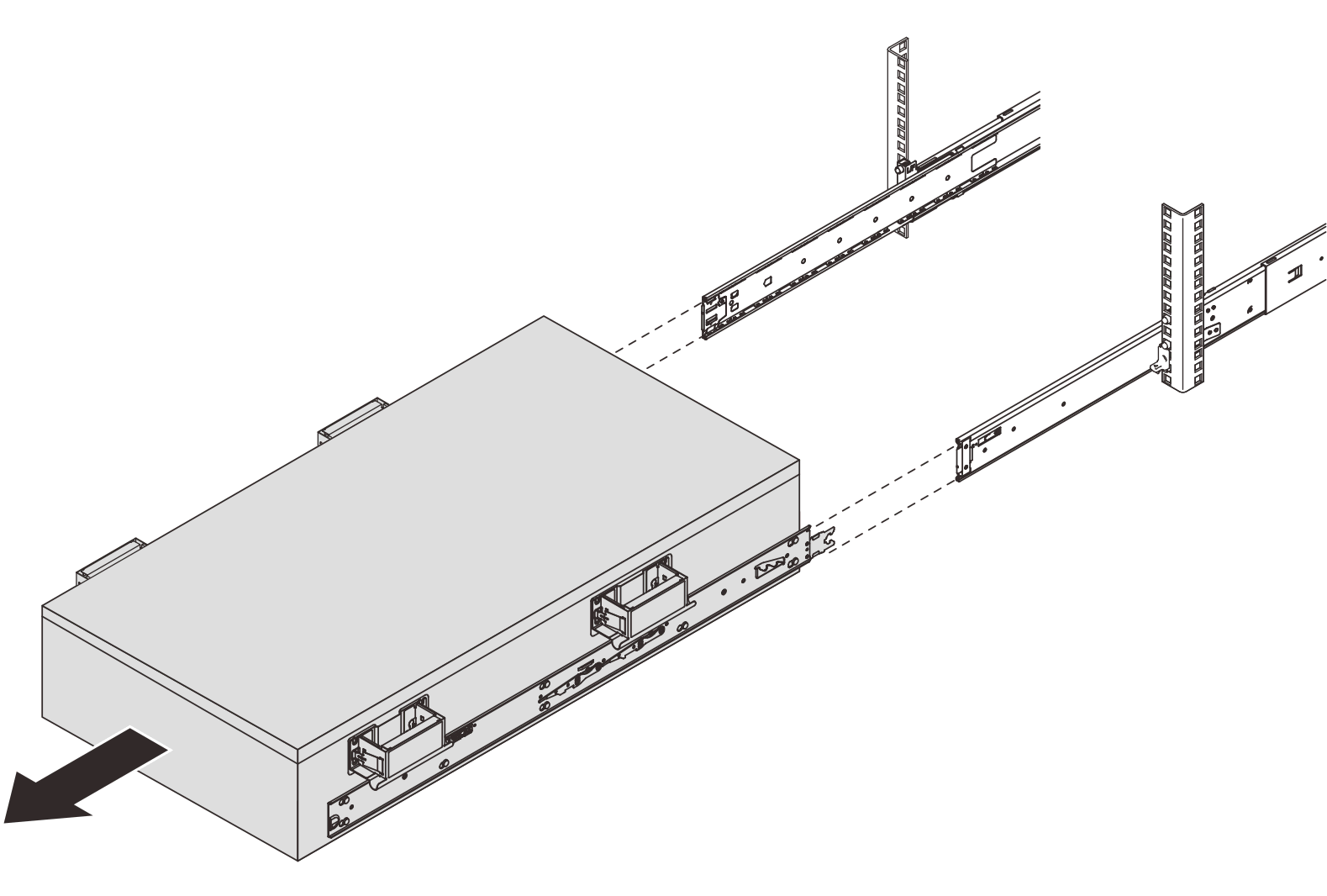

   4. Heben Sie die zweiten Verriegelungshebel an und entfernen Sie den Server vollständig aus dem Rack. Legen Sie ihn dann auf einer ebenen und stabilen Oberfläche ab.

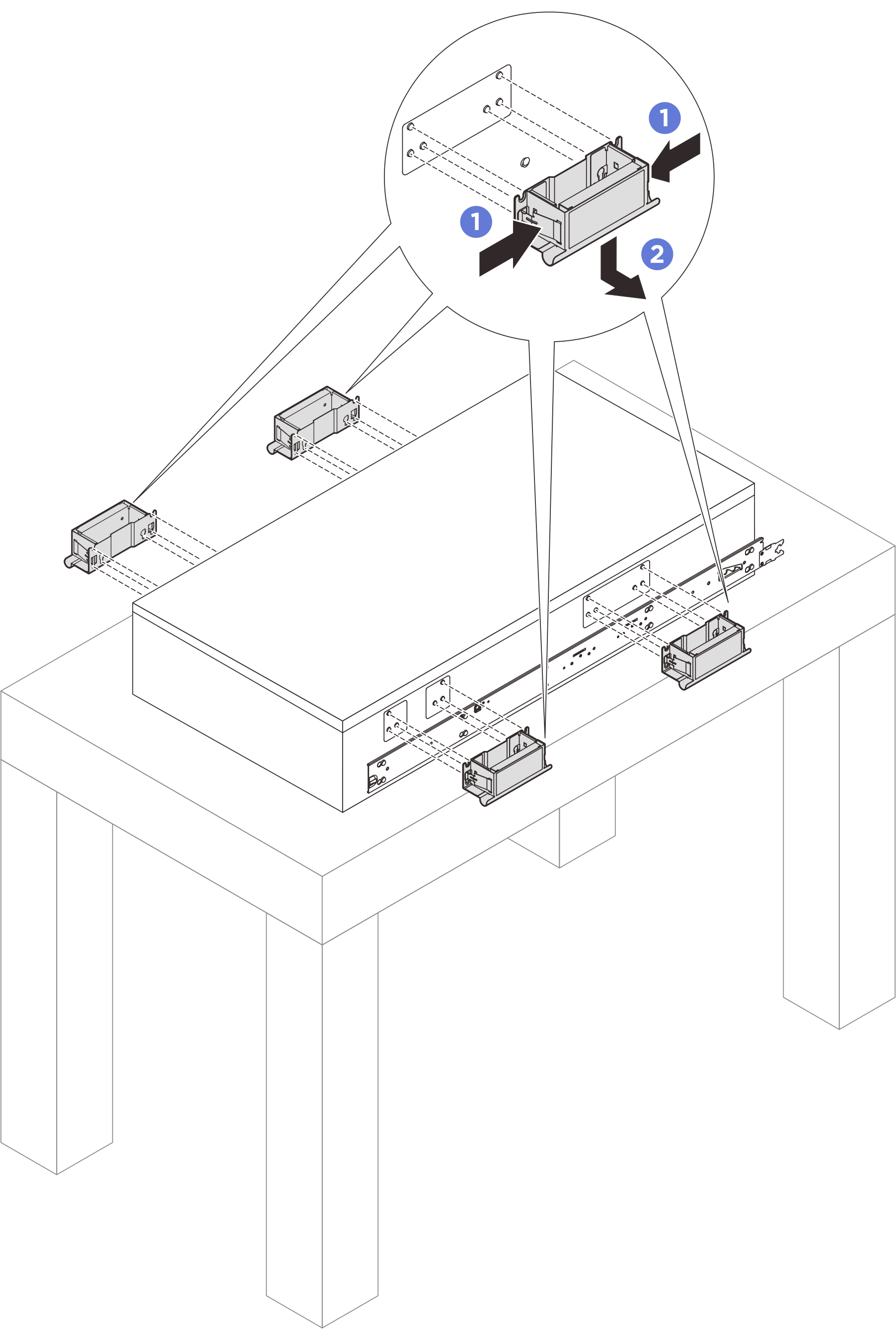

4. Entfernen Sie die Hebegriffe, falls sie installiert sind.

   Drücken Sie beide Laschen an den Griffseiten zusammen. Schieben Sie die Griffe nach unten, um sie vom Server zu entfernen. Anmerkung Stellen Sie sicher, dass Sie alle vier Hebegriffe entfernen.

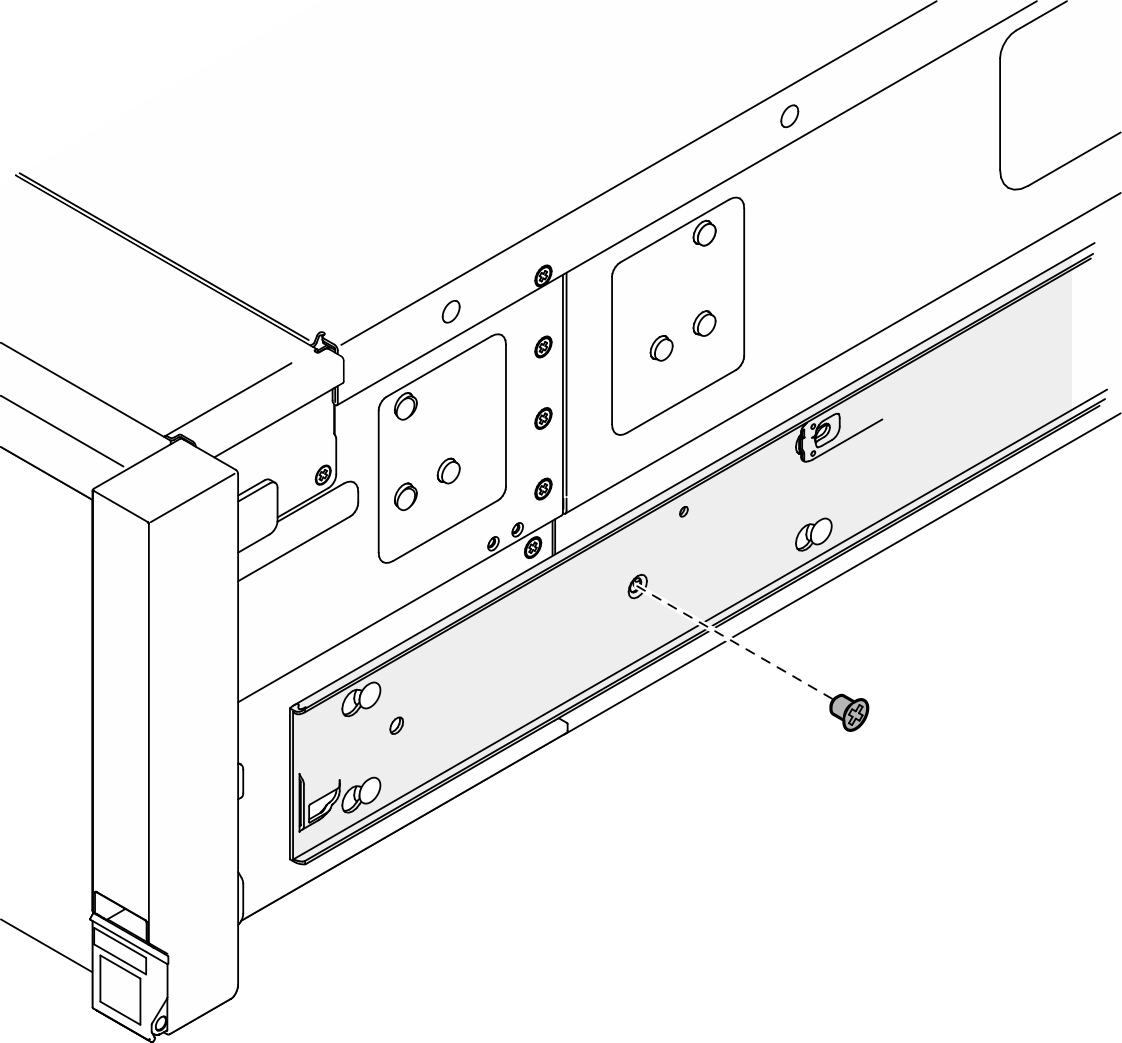

5. Lösen und entfernen Sie eine M4-Schraube wie dargestellt von der entsprechenden Bohrung an beiden inneren Schienen.

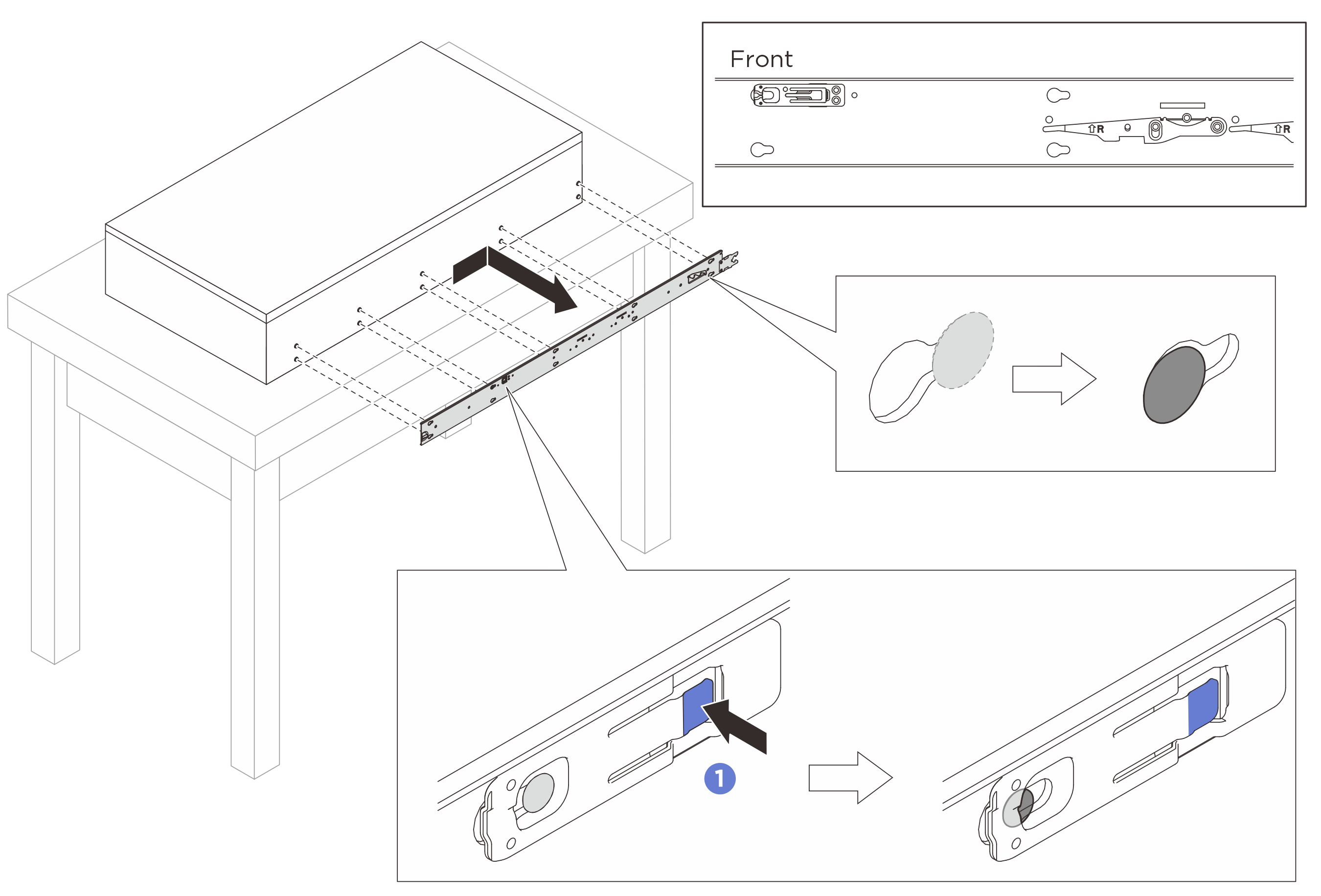

6. Entfernen Sie die innere Schiene vom Server.

   Drücken Sie auf den Lösehebel. Drücken Sie die innere Schiene nach hinten, bis sich die T-Stifte am Server von der inneren Schiene lösen.

7. Wiederholen Sie den vorherigen Schritt mit der anderen Schiene.
