Remover o servidor do rack (chassi de compartimento E3.S)

Siga as instruções nesta seção para remover o servidor do rack.

Sobre esta tarefa

S037 CUIDADO O peso desta peça ou unidade é superior a 55 kg (121,2 lb). É necessário trabalhar com uma pessoas especialmente treinada, um dispositivo de elevação ou ambos para levantar com segurança esta peça ou unidade.

CUIDADO Utilize práticas seguras ao levantar.

CUIDADO Risco de queda.

CUIDADO Não coloque nenhum objeto em cima de um dispositivo montado em rack, a menos que o dispositivo montado em rack seja destinado ao uso como uma prateleira.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

• Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

1. Desconecte o servidor se ele tiver sido preso no rack.

   Frente	Traseira

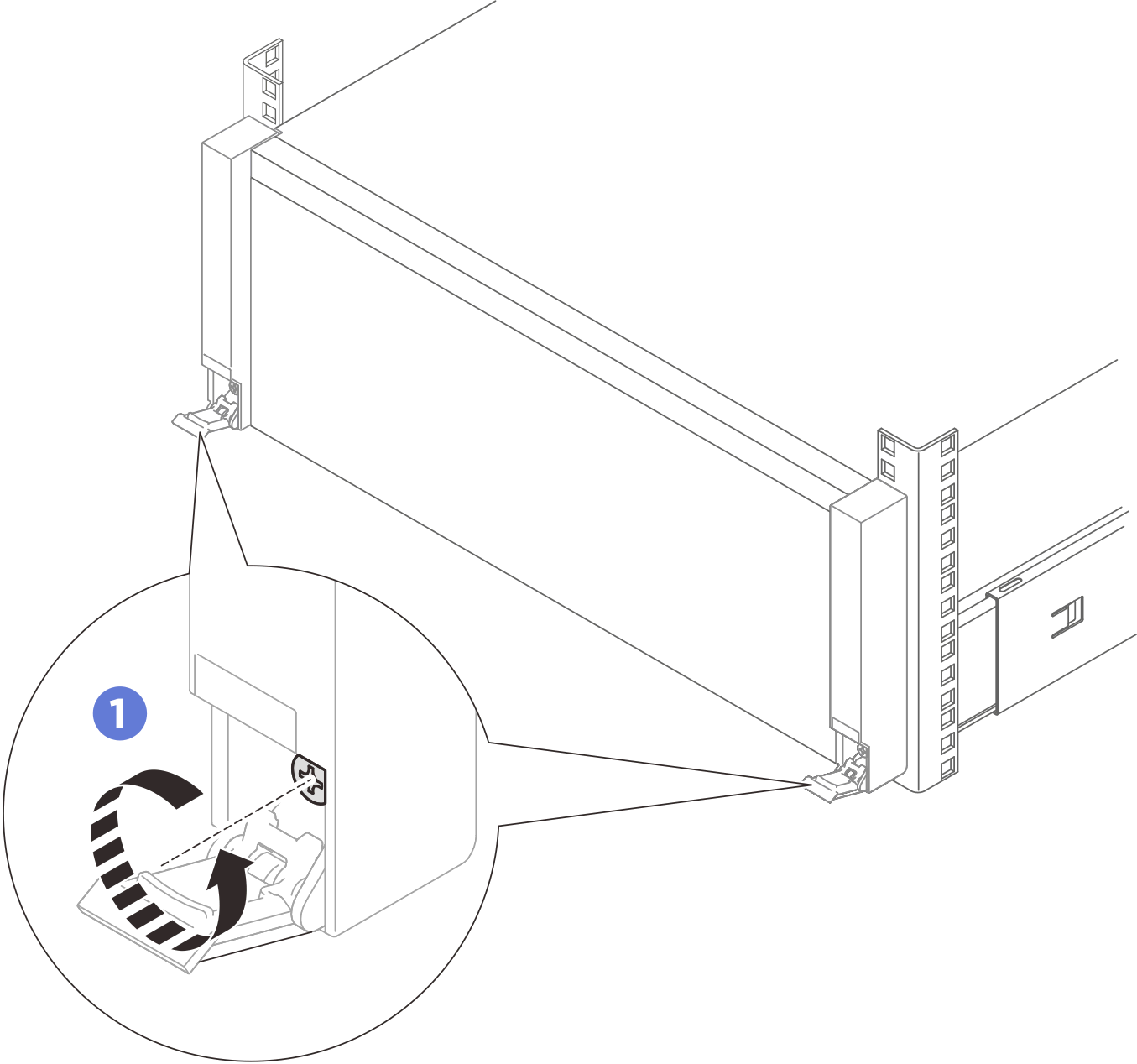

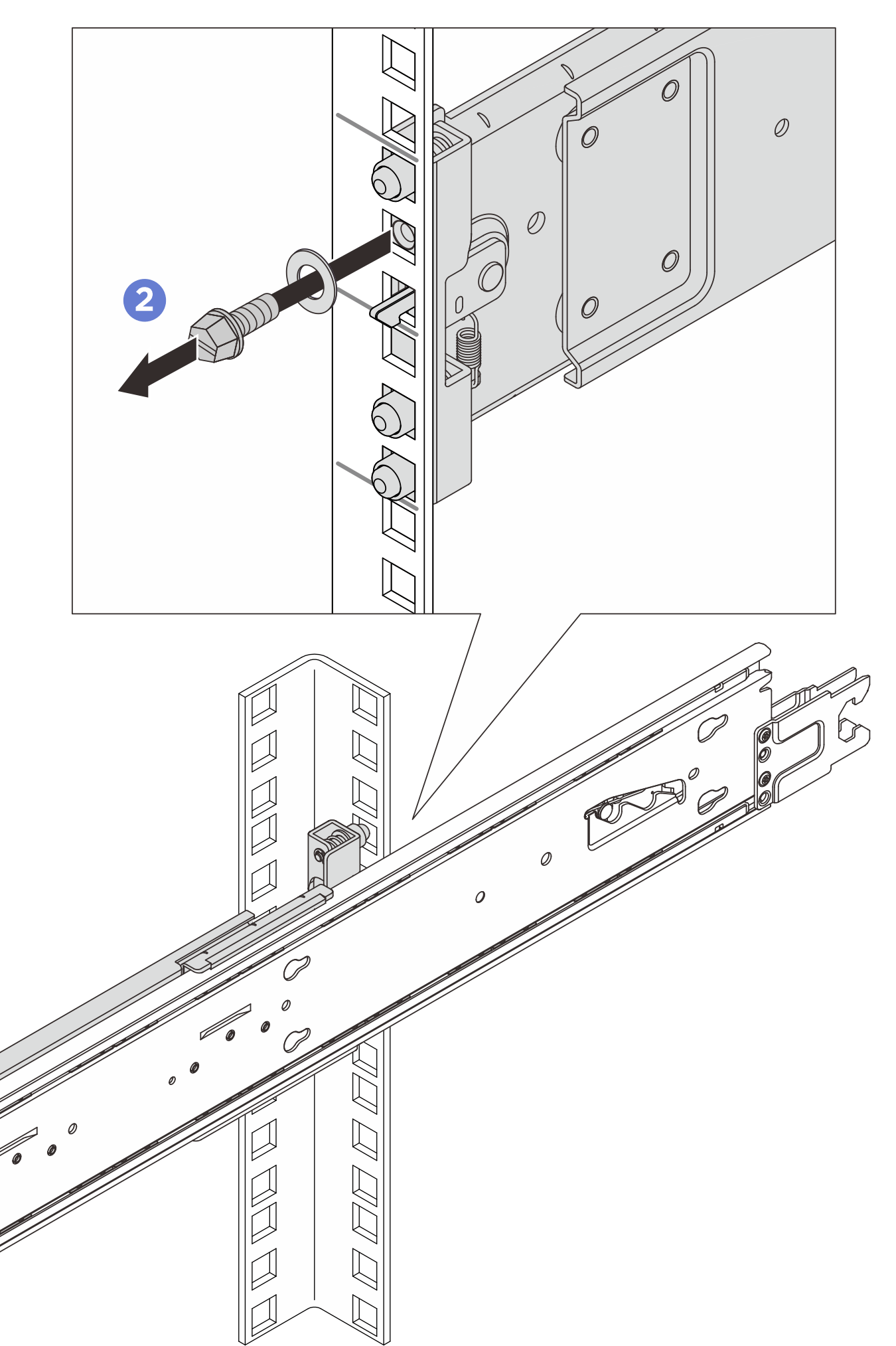

   Abra as travas de liberação do rack e solte os parafusos prisioneiros no sentido anti-horário com uma chave de fenda Philips. Nota Use cabeça chata, soquete sextavado ou chave de fenda Phillips para as instruções a seguir. Remova a arruela e o parafuso M5 em ambos os lados.

2. Determine o método de elevação.

   Usando um dispositivo de elevação: (recomendado) CUIDADO O peso desta peça ou unidade é superior a 55 kg (121,2 lb). É necessário trabalhar com uma pessoas especialmente treinada, um dispositivo de elevação ou ambos para levantar com segurança esta peça ou unidade.
   Elevação manual: (não recomendado) Atenção Antes de levantar o servidor, remova todas as unidades de fonte de alimentação e todas as unidades de armazenamento.
   CUIDADO Utilize práticas seguras ao levantar.	CUIDADO Risco de queda.

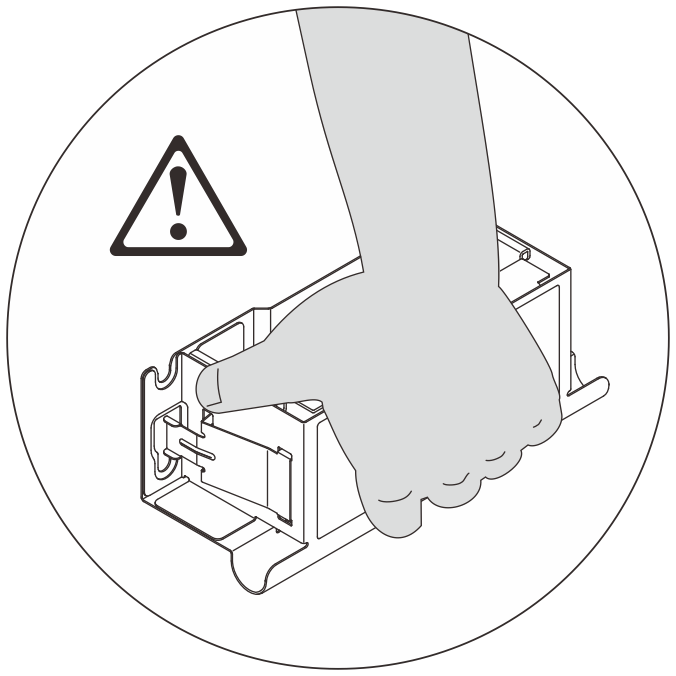

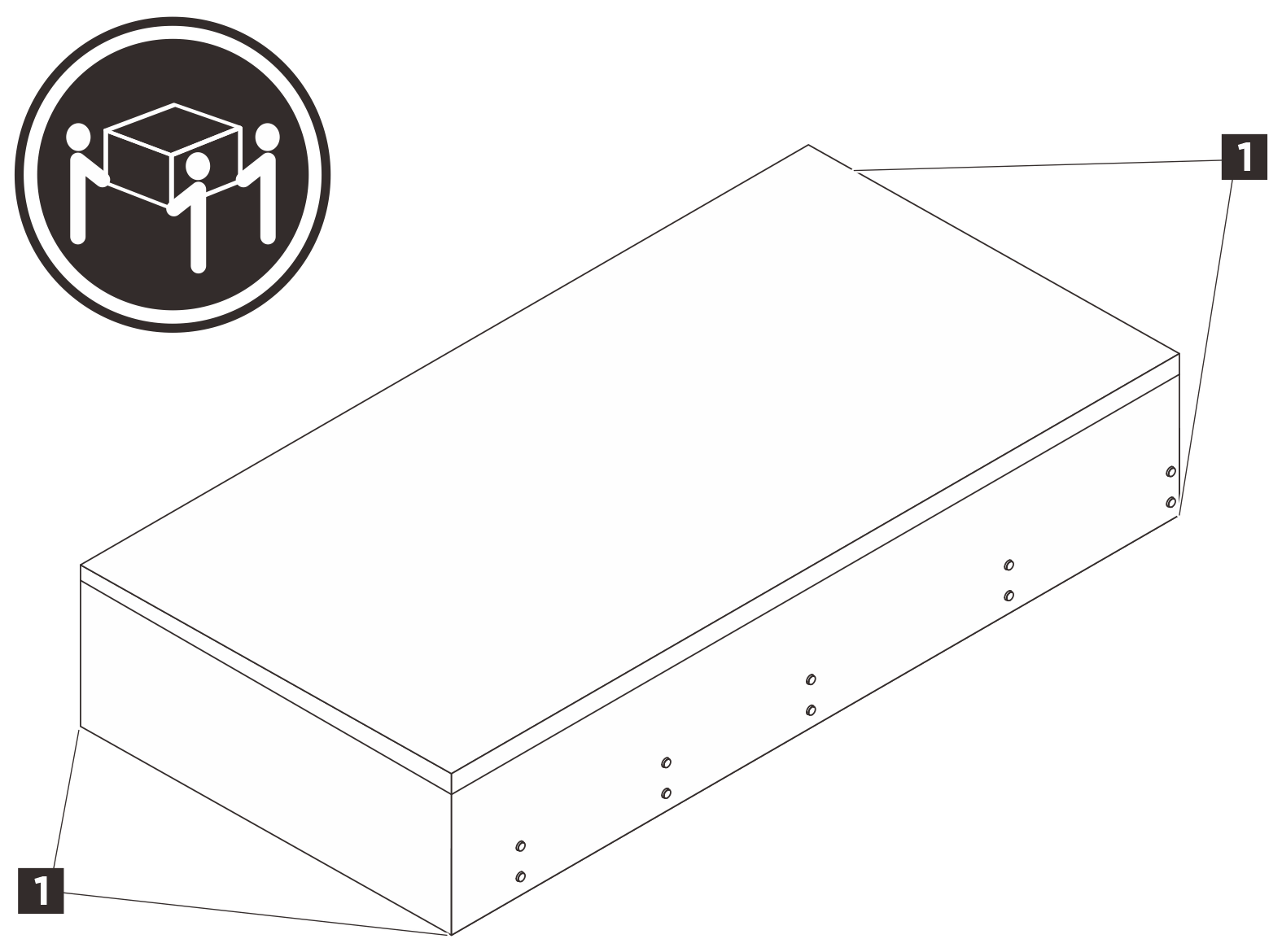

   CUIDADO Três pessoas devem levantar o servidor segurando os pontos de elevação 1.

3. Remova o servidor junto com os trilhos internos do rack.

   Atenção Ao mover o servidor manualmente, segure o servidor pelos pontos de elevação ou pelas alças de elevação o tempo todo.

   1. Instale a alça de elevação frontal se precisar levantar o servidor manualmente.

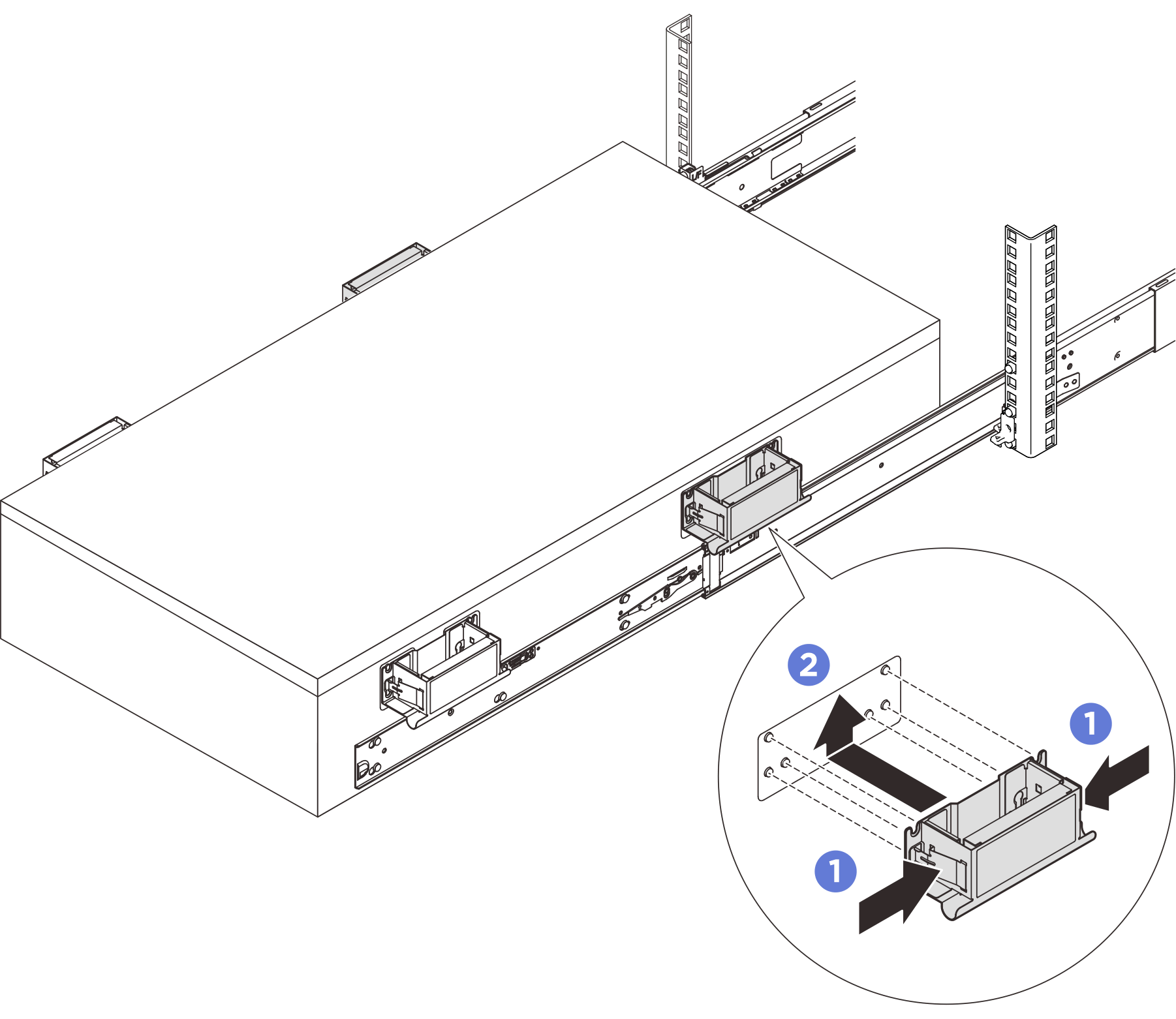

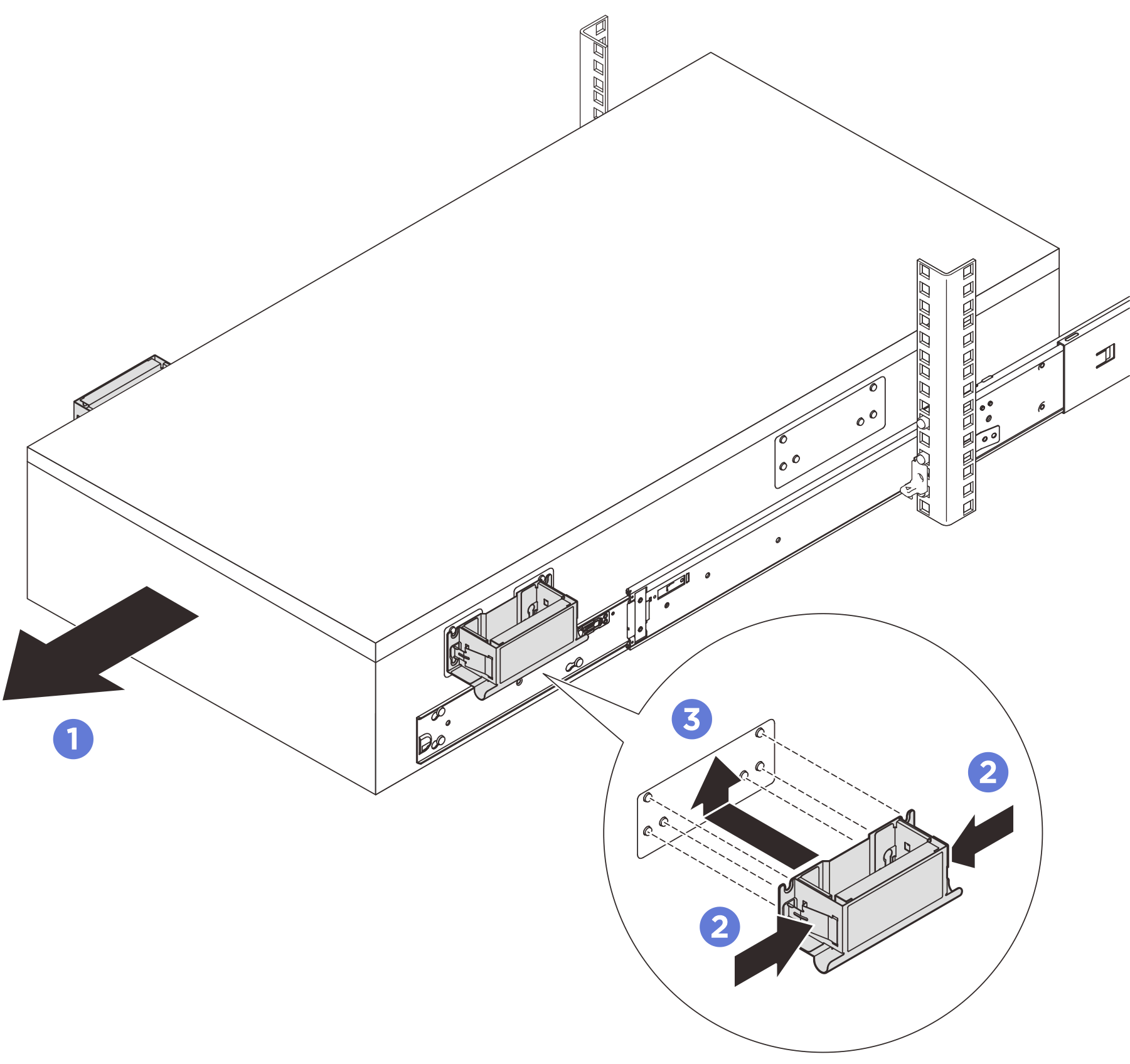

      Deslize o servidor para fora até que ele pare. Aperte as duas abas na lateral das alças. Alinhe as alças com os 6 pilares nas laterais do servidor. Em seguida, deslize as alças para cima para prendê-las no chassi. CUIDADO Instale as duas alças de elevação frontais primeiro antes de continuar deslizando para fora.

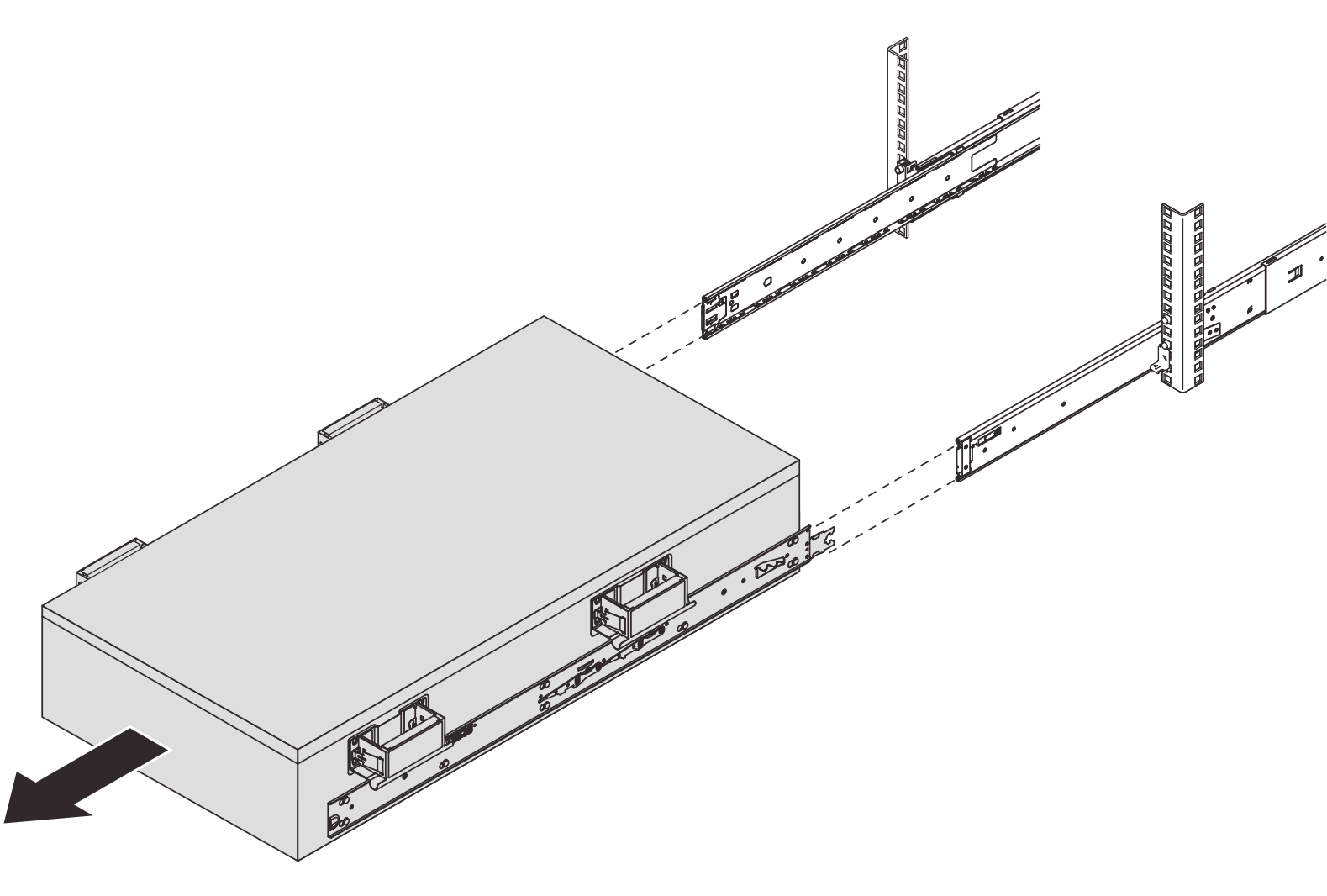

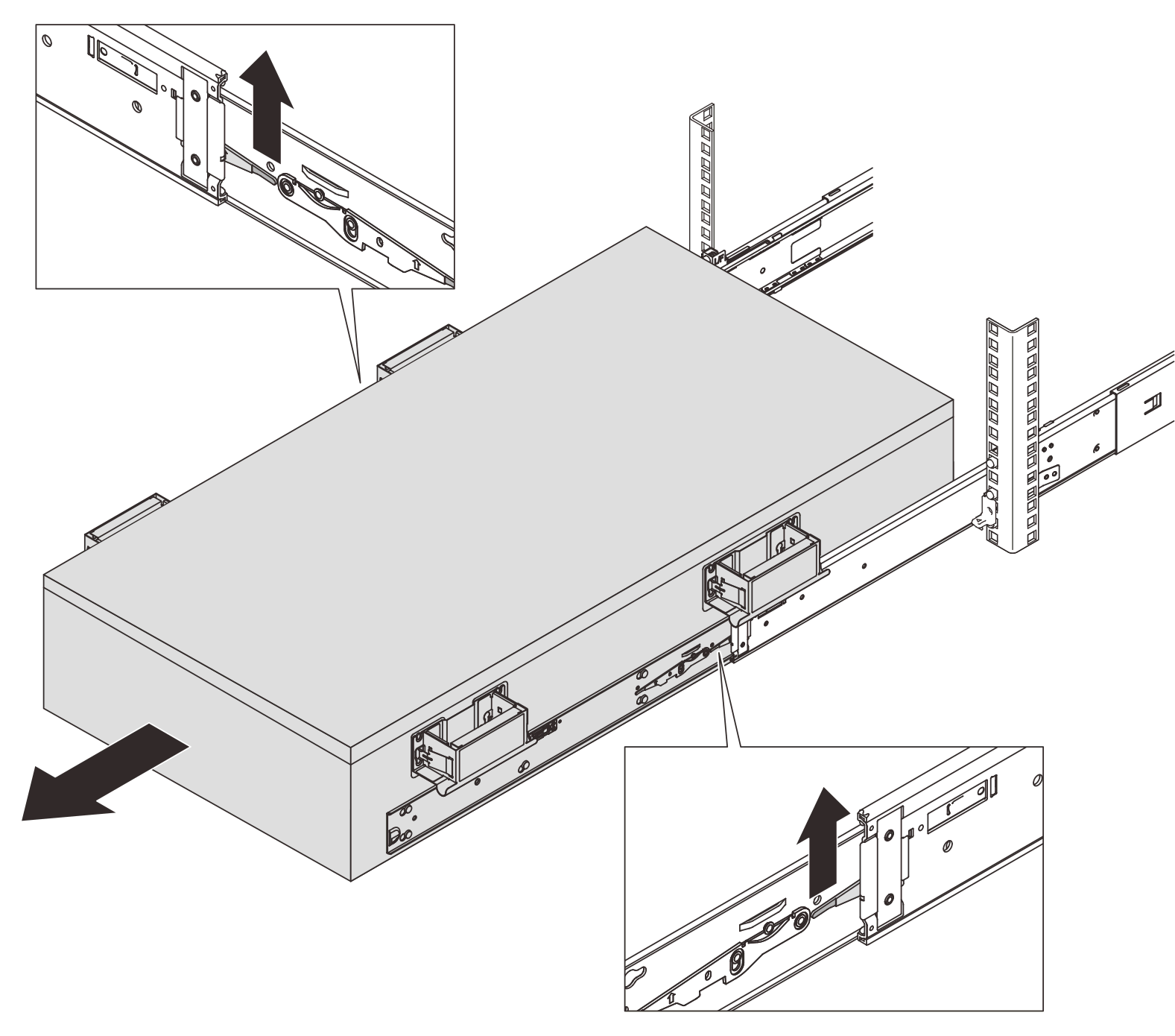

   2. Levante as primeiras travas para continuar deslizando para fora.



   3. Conecte as alças traseiras se precisar levantar o servidor manualmente.

      Aperte as duas abas na lateral das alças. Alinhe as alças com os 6 pilares nas laterais do servidor. Em seguida, deslize as alças para cima para prendê-las no chassi. CUIDADO Instale as duas alças de elevação traseiras primeiro antes de continuar deslizando para fora.

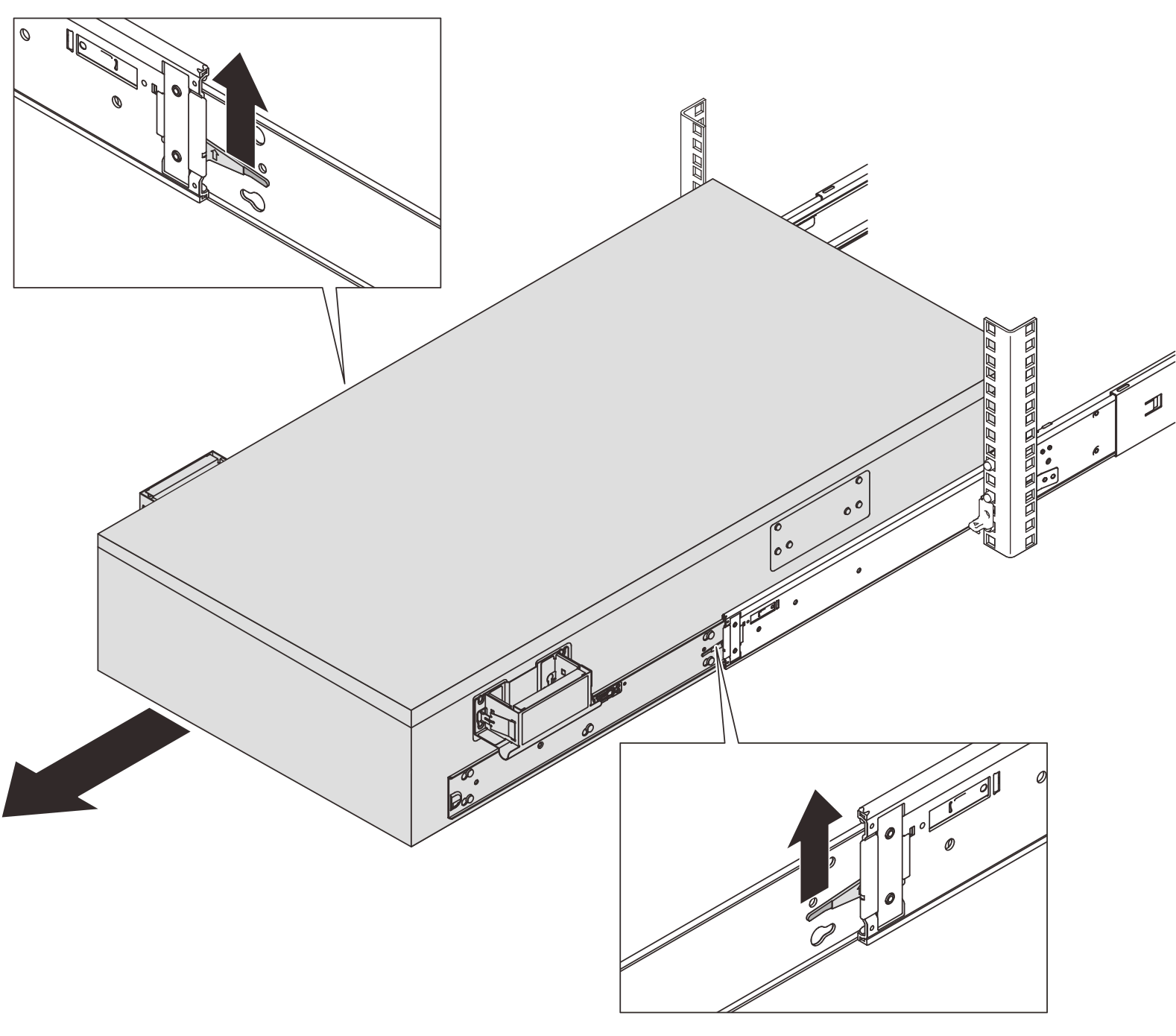

   4. Levante a segunda trava e remova o servidor completamente do rack. Em seguida, coloque-o em uma superfície plana e estável.





4. Remova as alças de elevação se instaladas.

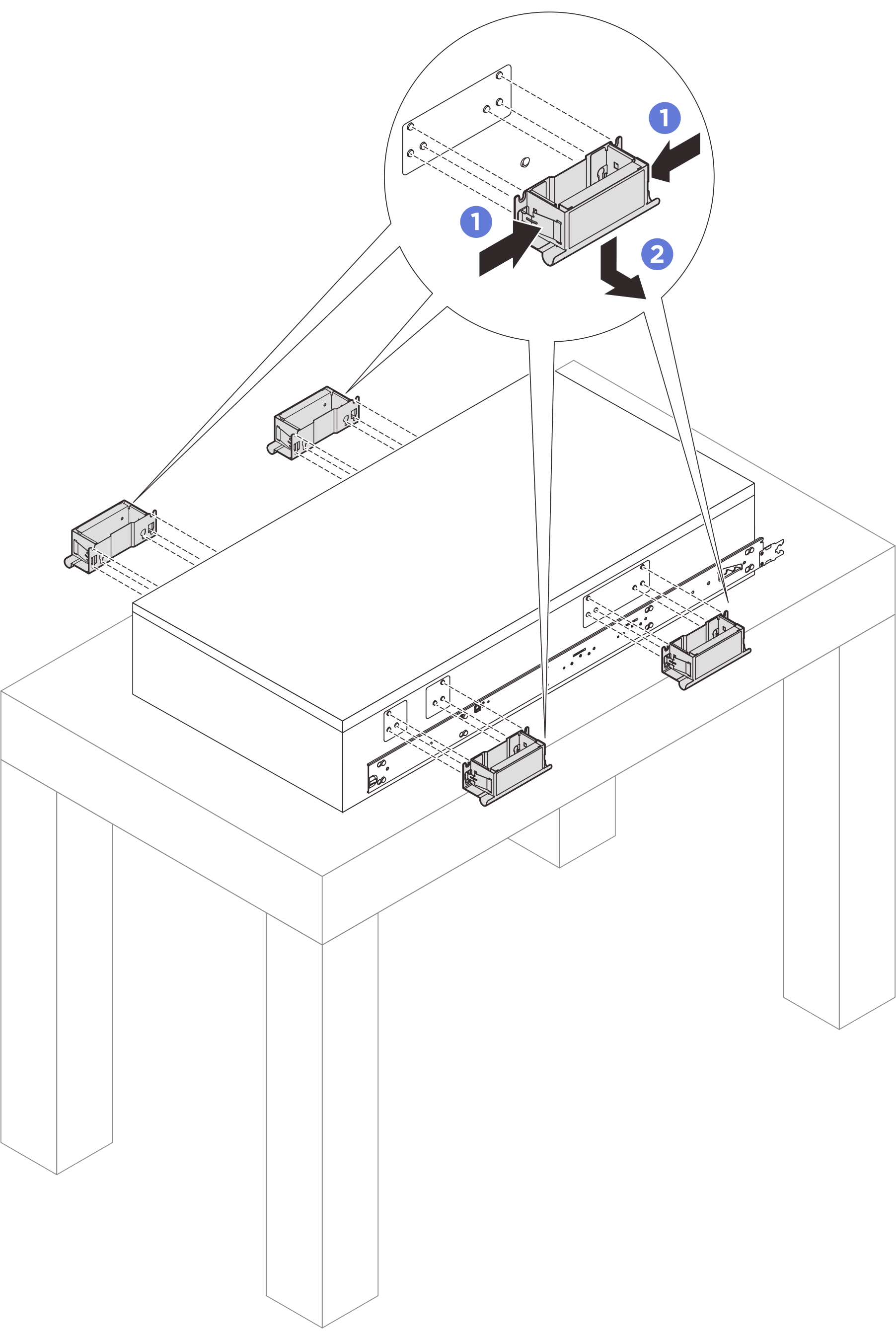

   Aperte as duas abas na lateral das alças. Deslize as alças para baixo para removê-las do servidor. Nota Remova as 4 alças de elevação.

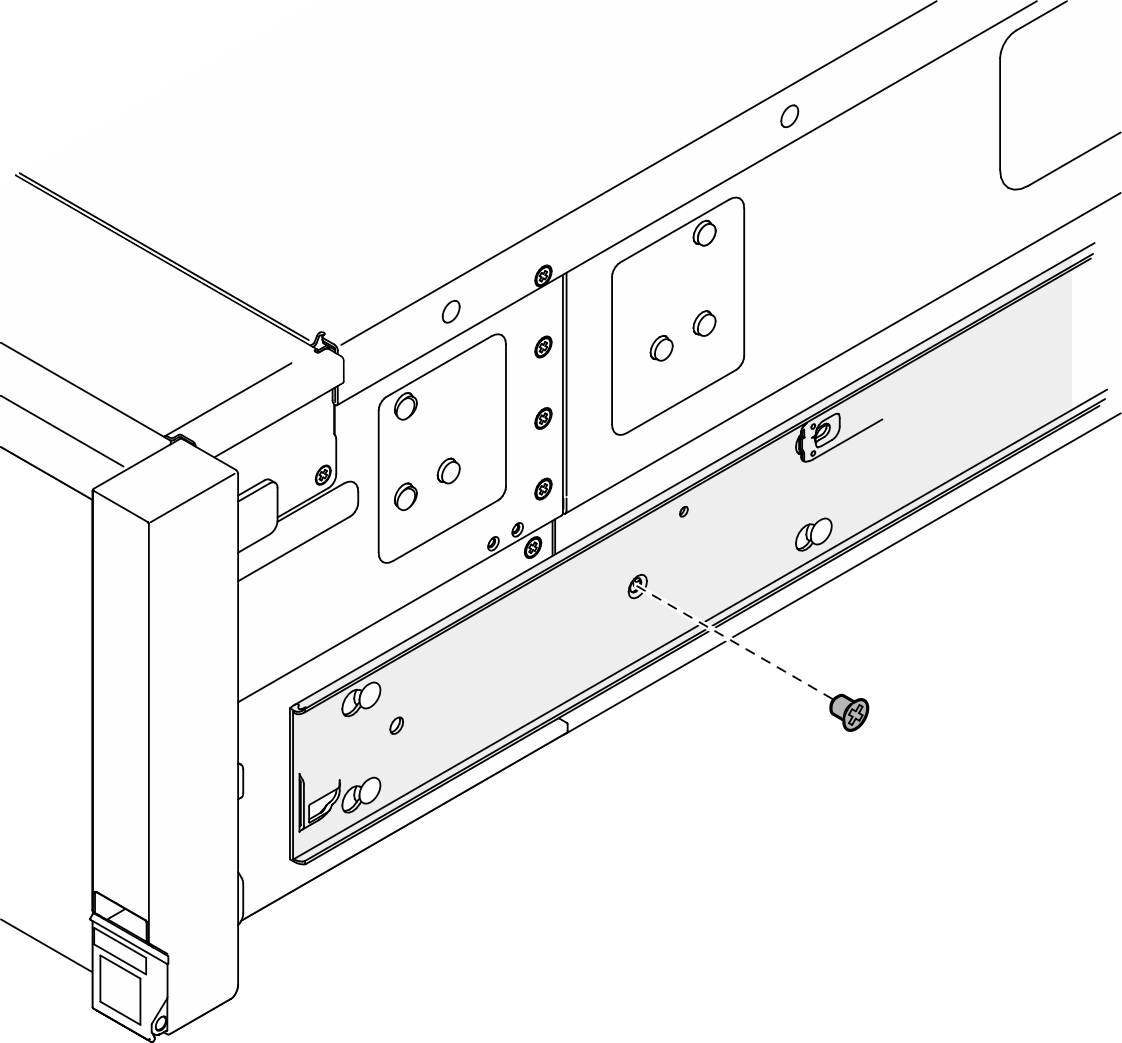

5. Solte e remova um parafuso M4 no orifício correspondente em ambos os trilhos internos, conforme mostrado.

6. Remova o trilho interno do servidor.

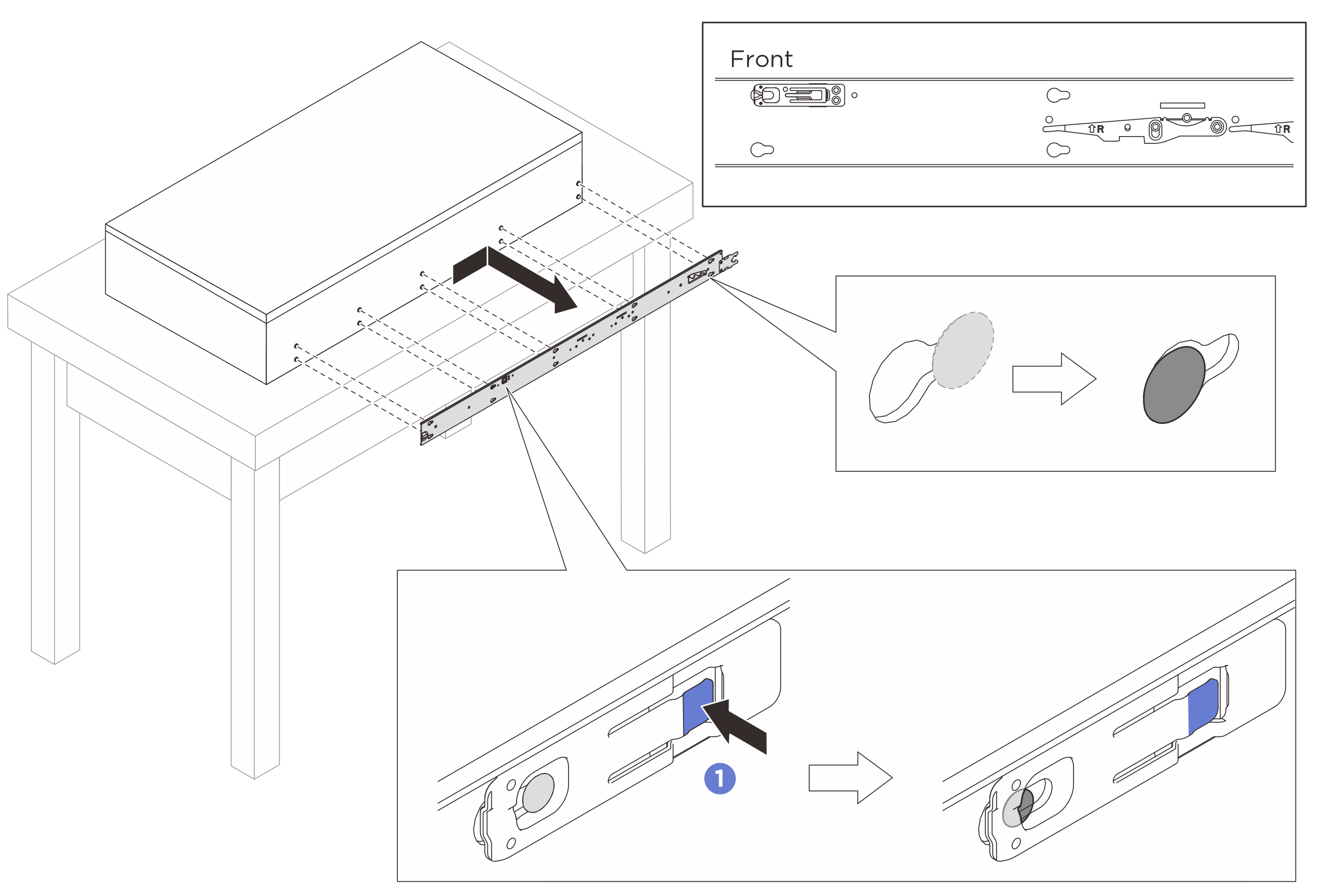

   Pressione a guia de liberação. Empurre o trilho interno para trás até que os pinos T no servidor se desencaixem do trilho interno.

7. Repita a etapa anterior no outro trilho.
