Instalar o servidor no rack (chassi de compartimento E3.S)

Siga as instruções nesta seção para instalar o servidor no rack.

Sobre esta tarefa

S037 CUIDADO O peso desta peça ou unidade é superior a 55 kg (121,2 lb). É necessário trabalhar com uma pessoas especialmente treinada, um dispositivo de elevação ou ambos para levantar com segurança esta peça ou unidade.

CUIDADO Utilize práticas seguras ao levantar.

CUIDADO Risco de queda.

CUIDADO Não coloque nenhum objeto em cima de um dispositivo montado em rack, a menos que o dispositivo montado em rack seja destinado ao uso como uma prateleira.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

• Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

1. Levante o servidor e coloque-o em uma superfície plana e estável.

   Usando um dispositivo de elevação: (recomendado) CUIDADO O peso desta peça ou unidade é superior a 55 kg (121,2 lb). É necessário trabalhar com uma pessoas especialmente treinada, um dispositivo de elevação ou ambos para levantar com segurança esta peça ou unidade.
   Elevação manual: (não recomendado) Atenção Antes de levantar o servidor, remova todas as unidades de fonte de alimentação e todas as unidades de armazenamento.
   CUIDADO Utilize práticas seguras ao levantar.	CUIDADO Risco de queda.
   CUIDADO Três pessoas devem levantar o servidor segurando os pontos de elevação 1.

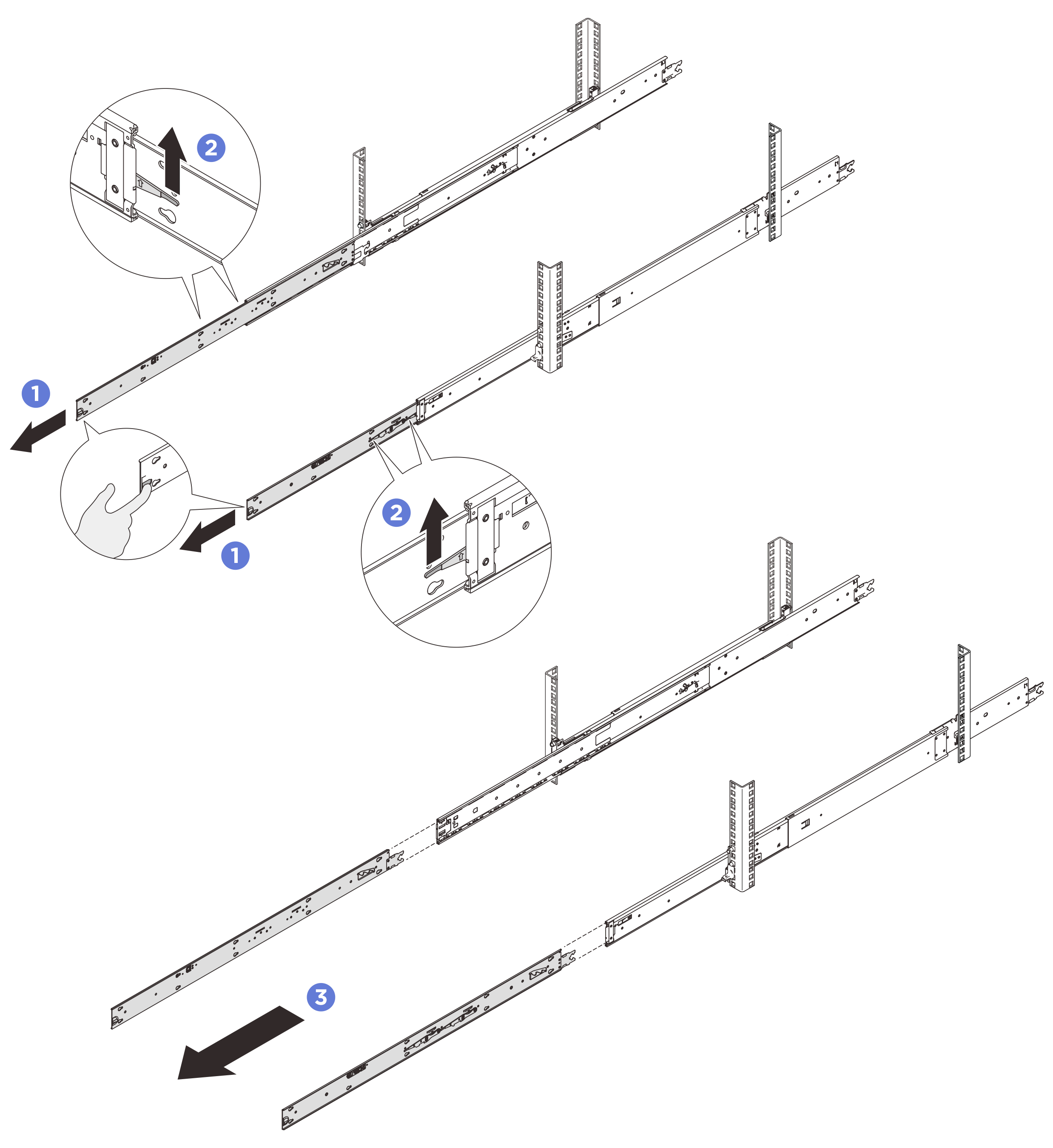

2. Remova os trilhos internos dos trilhos intermediários.

   Puxe os trilhos internos completamente até que parem. Levante as travas e puxe os trilhos internos para desencaixá-los dos trilhos intermediários. Nota Há dois pares de travas nos trilhos. Levante os dois pares de travas para continuar deslizando os trilhos internos para fora. Remova os trilhos internos.

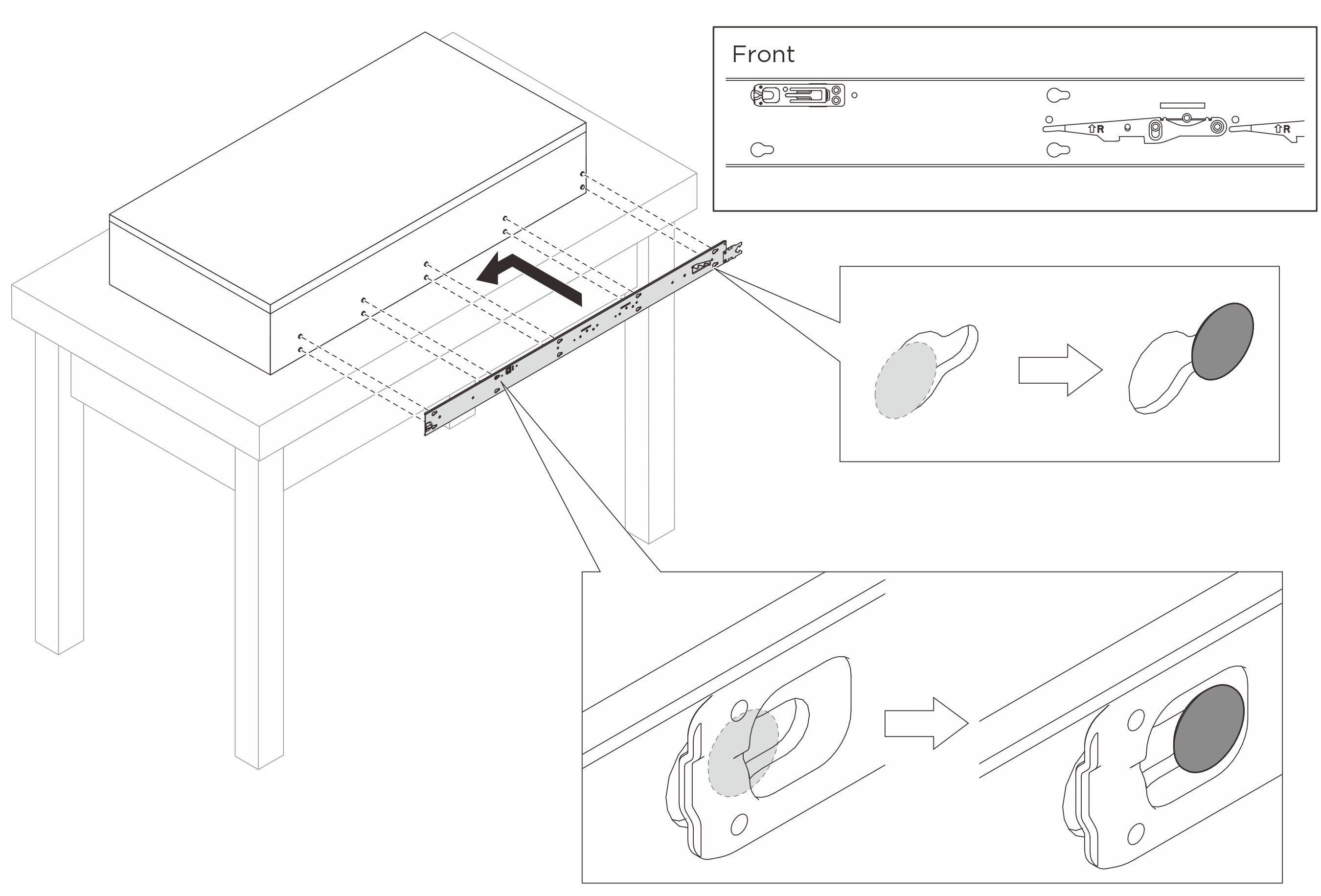

3. Alinhe os slots no trilho interno com os pinos T correspondentes na lateral do servidor. Em seguida, deslize os trilhos internos para frente até que os pinos T travem no lugar com o trilho interno. Verifique se todos os pinos T estão presos no trilho interno.
   Atenção

   • Há dois trilhos internos, trilho esquerdo (marcado com L) e trilho direito (marcado com R). Cada trilho deve ser instalado no lado correspondente do servidor.

   • O carimbo "Frontal" deve estar sempre voltado para a frente ao montar os trilhos internos no servidor.

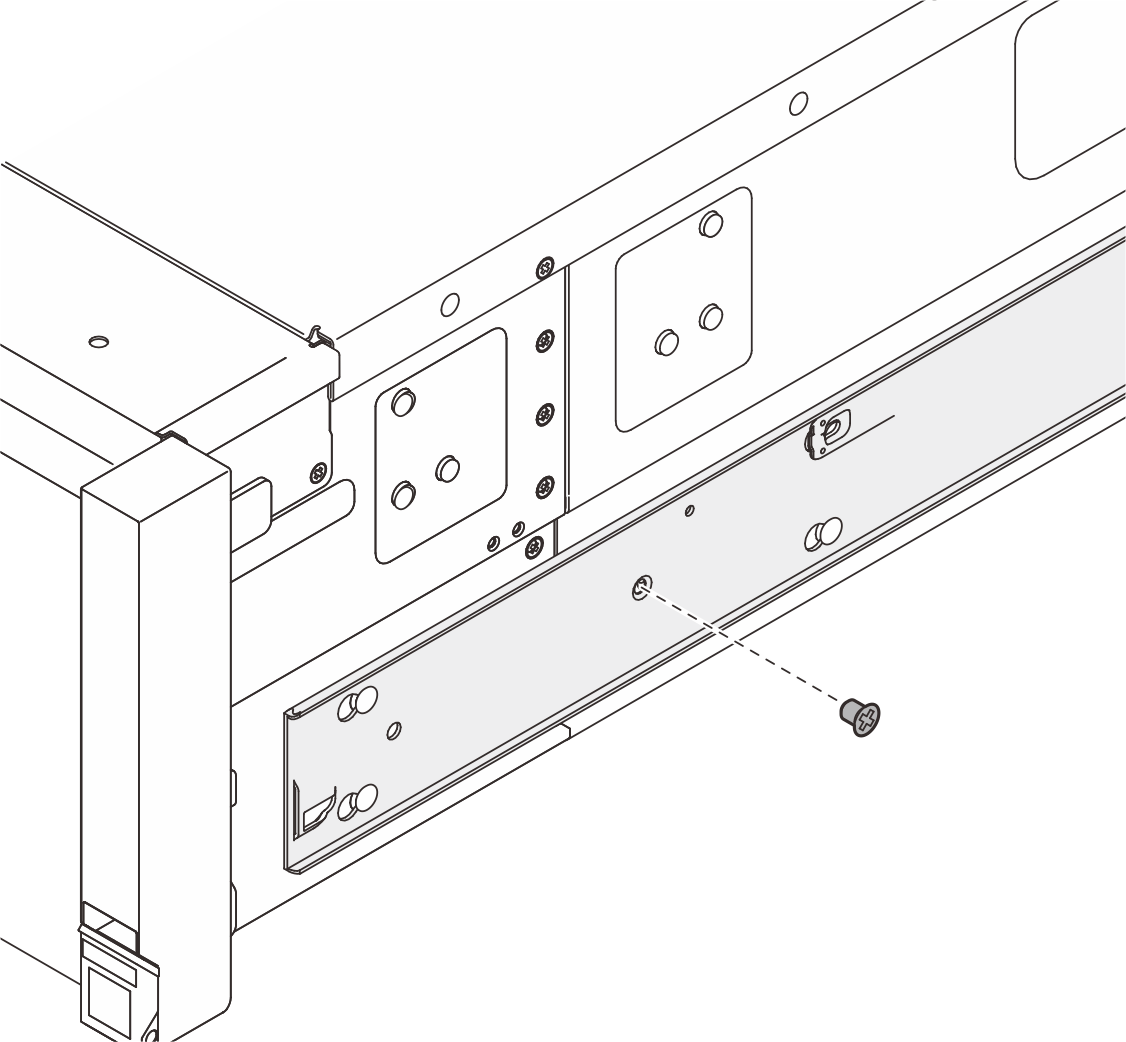

4. Insira e aperte um parafuso M4 para prender o trilho interno conforme mostrado.



5. Repita as duas etapas anteriores no outro trilho.

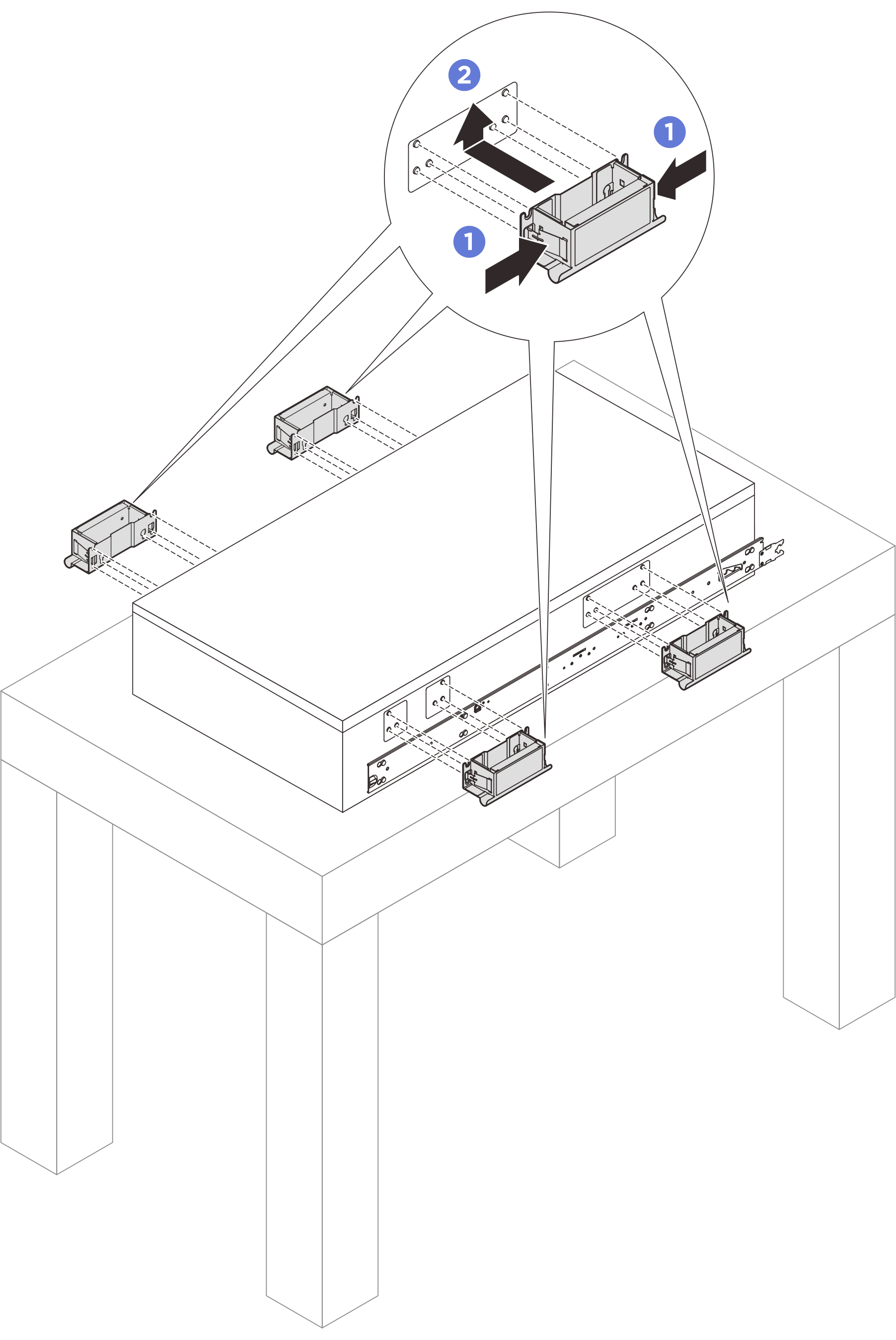

6. Conecte as alças de elevação se precisar levantar o servidor manualmente.

   Aperte as duas abas na lateral das alças. Alinhe as alças com os 6 pilares nas laterais do servidor. Em seguida, deslize as alças para cima para prendê-las no chassi. Nota Verifique se os 6 pilares estão presos. Há 4 alças de elevação no total. Instale-os corretamente antes de levantar o servidor.

7. Instale o servidor no rack.

   Atenção Ao mover o servidor manualmente, segure o servidor pelos pontos de elevação ou pelas alças de elevação o tempo todo.

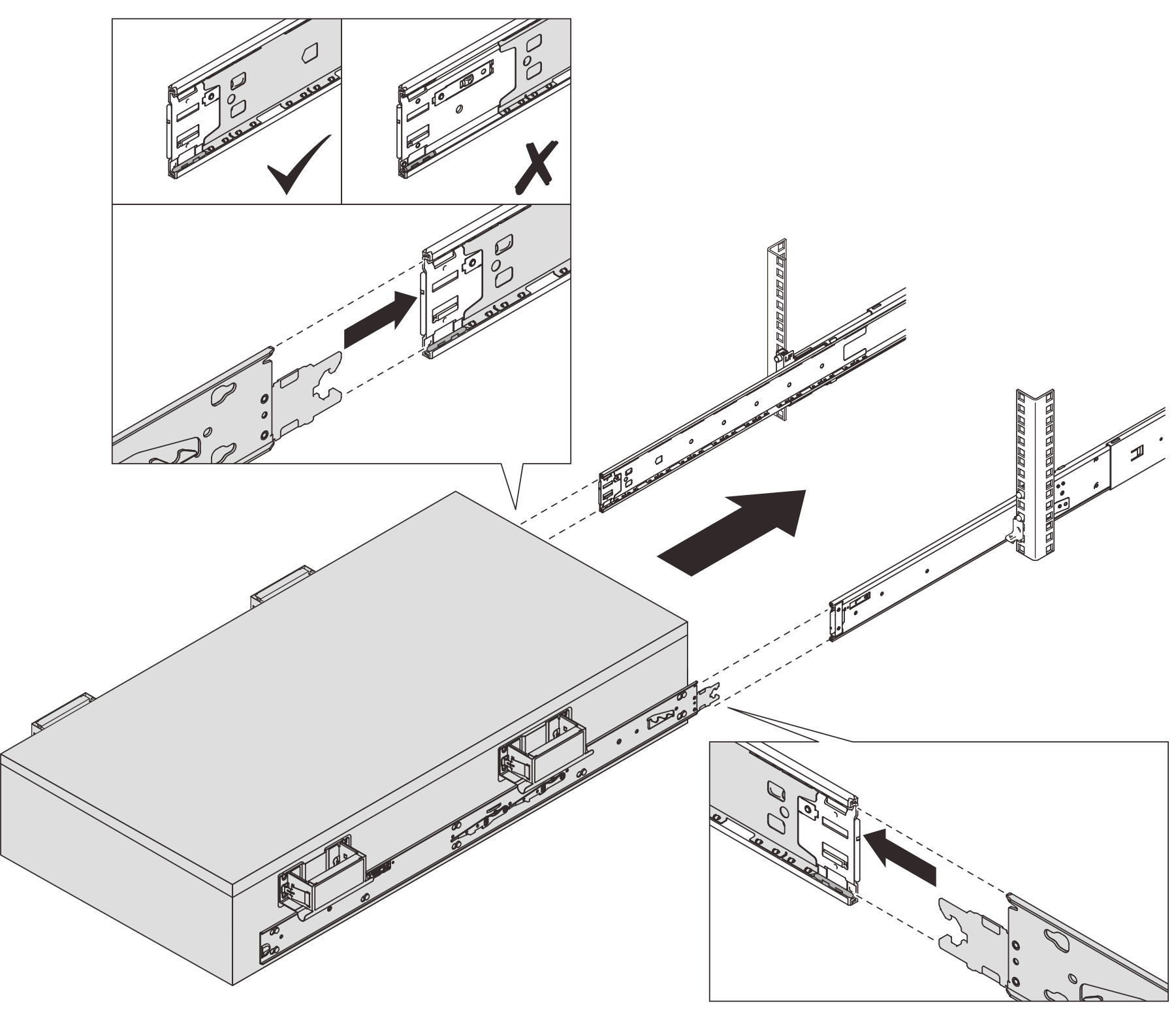

   1. Alinhe as duas extremidades traseiras dos trilhos internos com as aberturas nos trilhos intermediários e certifique-se de que os dois pares de trilhos encaixem corretamente. Em seguida, deslize cuidadosamente o servidor no rack até que os trilhos parem.
      Atenção

      Antes de inserir os trilhos internos nos trilhos intermediários, os retentores de esferas em ambos os lados dos trilhos intermediários devem alcançar a posição mais externa.

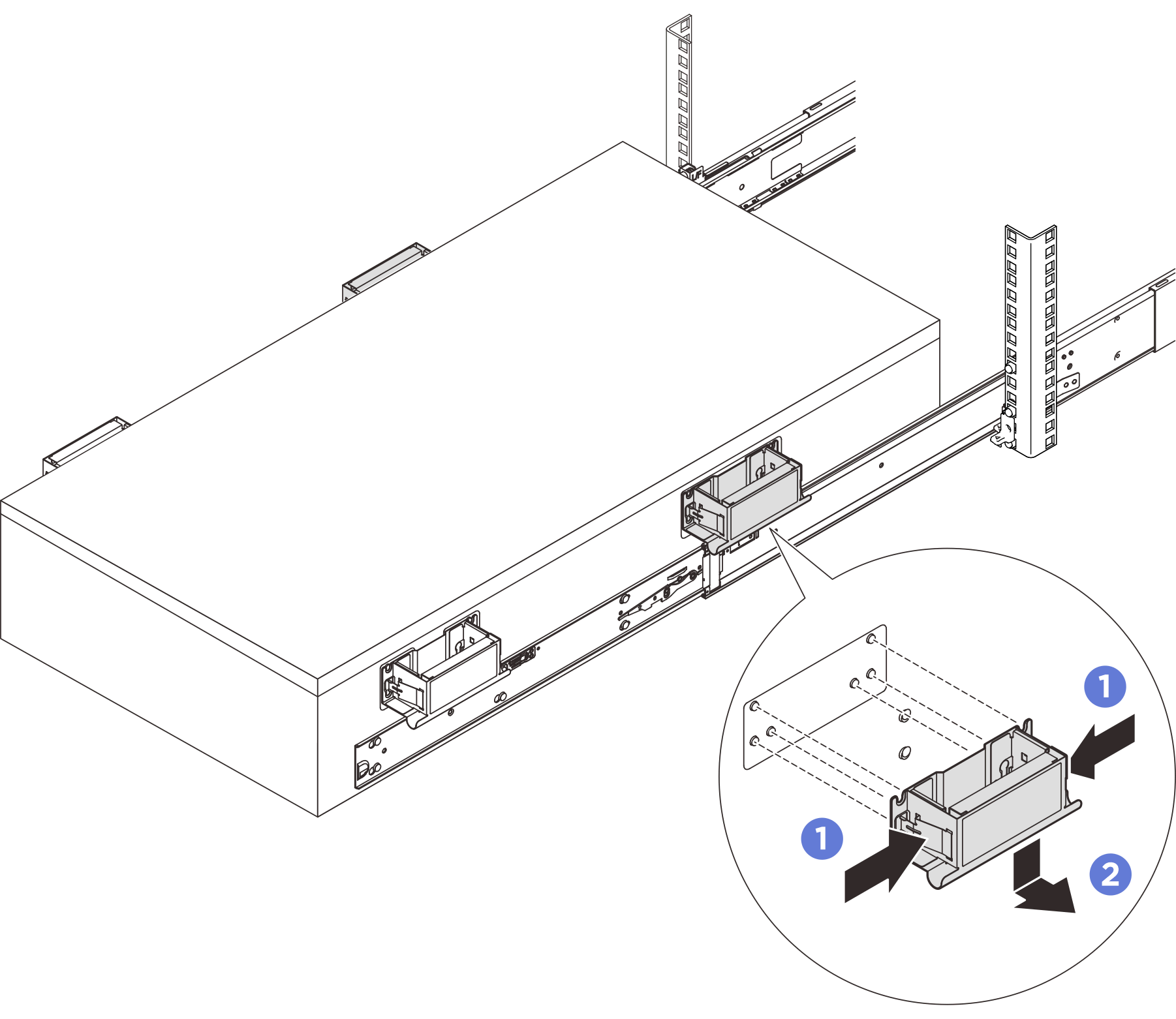

   2. Remova as alças de elevação dianteiras e traseiras em ambos os lados, se instaladas.

      Aperte as duas abas na lateral das alças. Deslize as alças para baixo para removê-las do servidor. Nota Remova todas as alças de elevação antes de continuar deslizando.

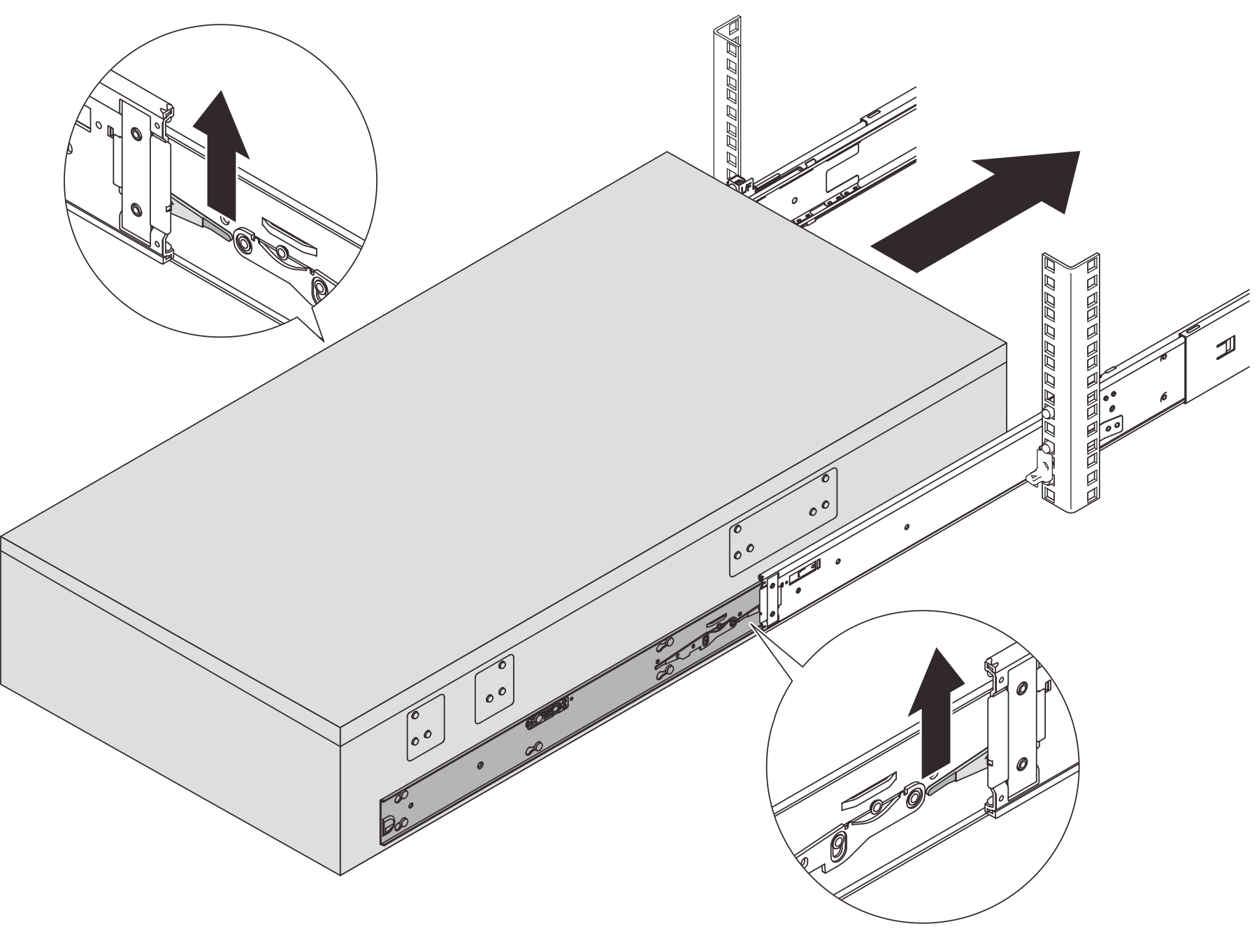

   3. Levante as travas, conforme mostrado, para deslizar o servidor no rack até que ele entre no lugar.

      Atenção Deslize o servidor completamente para fora para certificar-se de que os trilhos estejam funcionando suavemente.

8. Reinstale todos os componentes que foram removidos antes.
9. (Opcional) Fixe o servidor no rack.

   Traseira	Frente

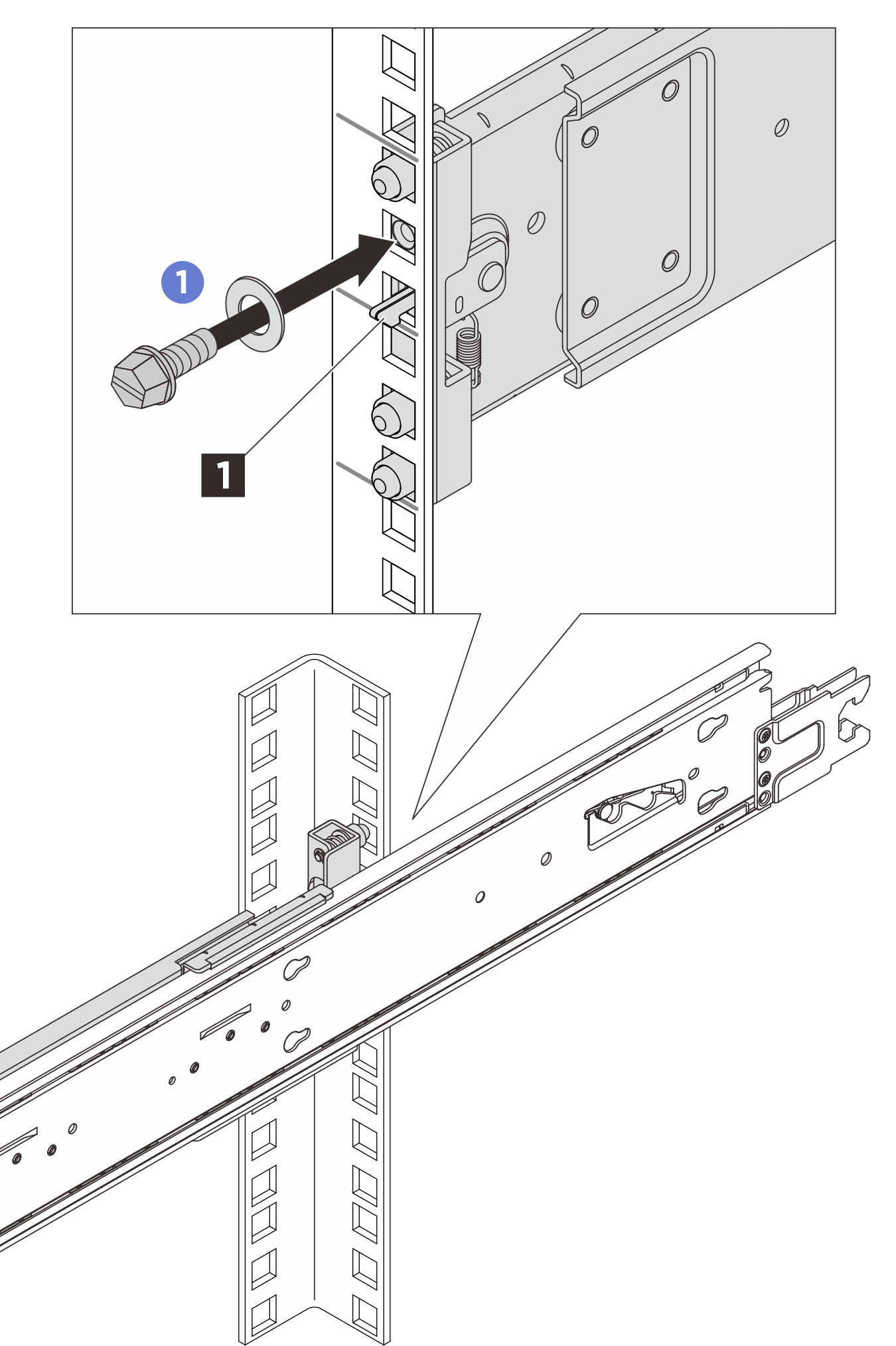

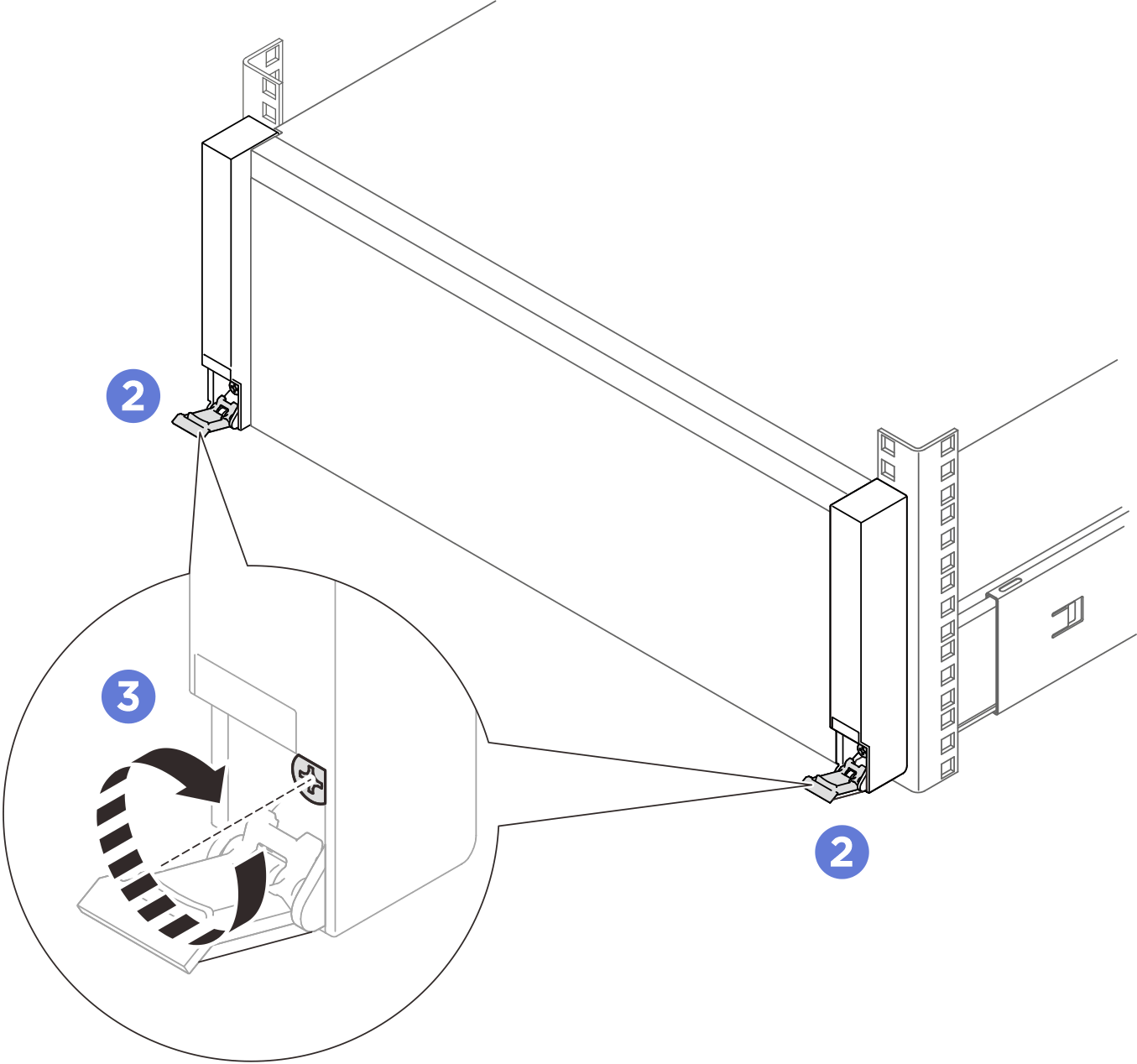

   Nota Use cabeça chata, soquete sextavado ou chave de fenda Phillips para as instruções a seguir. Insira e aperte um parafuso M5 juntamente com uma arruela no orifício abaixo de cada trava do gancho 1. Abra as travas de liberação do rack. Aperte os parafusos prisioneiros no sentido horário com uma chave de fenda Philips.
