Installazione del server nel rack (chassis con vani E3.S)

Seguire le istruzioni riportate in questa sezione per installare il server nel rack.

Informazioni su questa attività

S037 Avvertenza Il peso di questa parte o unità è di oltre 55 kg (121,2 lb). Per il sollevamento di questa parte o unità è richiesto personale specializzato e/o un dispositivo di sollevamento

Avvertenza Applicare le procedure di sicurezza per il sollevamento.

Avvertenza Pericolo di caduta.

Avvertenza Non collocare alcun oggetto su un dispositivo montato nel rack, a meno che non si tratti di un dispositivo destinato all'utilizzo come mensola.

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.

• Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

• Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

1. Sollevare il server e posizionarlo su una superficie piana e stabile.

   Utilizzo di un dispositivo di sollevamento: (consigliato) Avvertenza Il peso di questa parte o unità è di oltre 55 kg (121,2 lb). Per il sollevamento di questa parte o unità è richiesto personale specializzato e/o un dispositivo di sollevamento
   Sollevamento manuale: (non consigliato) Attenzione Prima di sollevare il server, rimuovere tutte le unità di alimentazione e tutte le unità di storage.
   Avvertenza Applicare le procedure di sicurezza per il sollevamento.	Avvertenza Pericolo di caduta.
   Avvertenza Assicurarsi che tre persone sollevino il server afferrandolo dai punti di sollevamento 1.

2. Rimuovere le guide interne dalle guide intermedie.

   Tirare verso l'esterno le guide interne finché non si bloccano. Sollevare i fermi di blocco e tirare le guide interne per sganciarle dalle guide intermedie. Nota Sulle guide sono presenti due coppie di fermi di blocco. Sollevare entrambe le coppie di fermi per fare scorrere le guide interne ed estrarle. Rimuovere le guide interne.

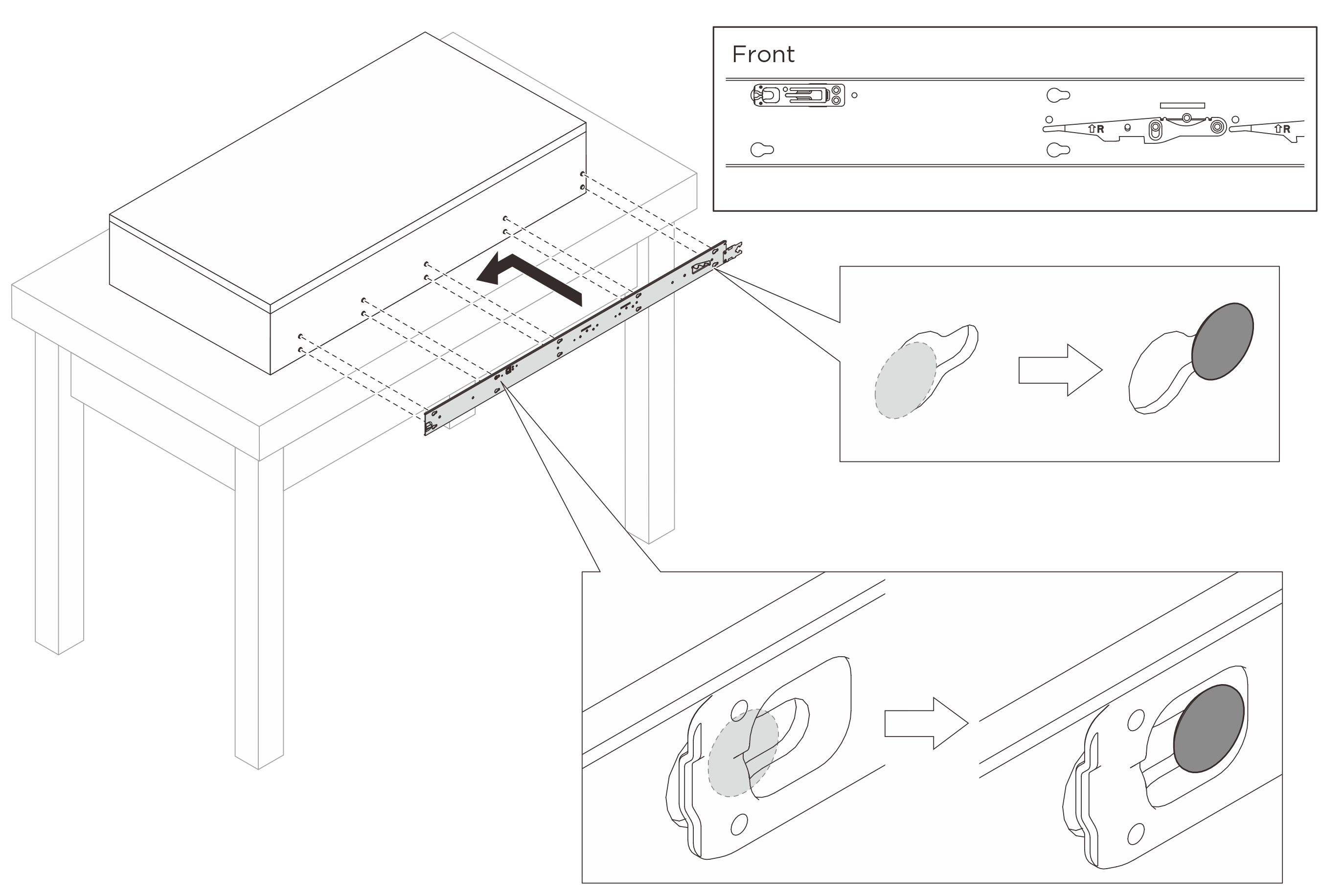

3. Allineare gli slot sulla guida interna ai piedini a T corrispondenti sul lato del server, quindi fare scorrere la guida interna in avanti finché i piedini a T non scattano in posizione sulla guida interna. Assicurarsi che tutti i piedini a T siano agganciati alla guida interna.
   Attenzione

   • Sono presenti due guide interne, la guida sinistra (contrassegnata dalla lettera L) e la guida destra (contrassegnata dalla lettera R). Verificare che ogni guida sia installata sul lato corrispondente del server.

   • Assicurarsi che il timbro "Front" sia sempre rivolto in avanti quando si montano le guide interne sul server.

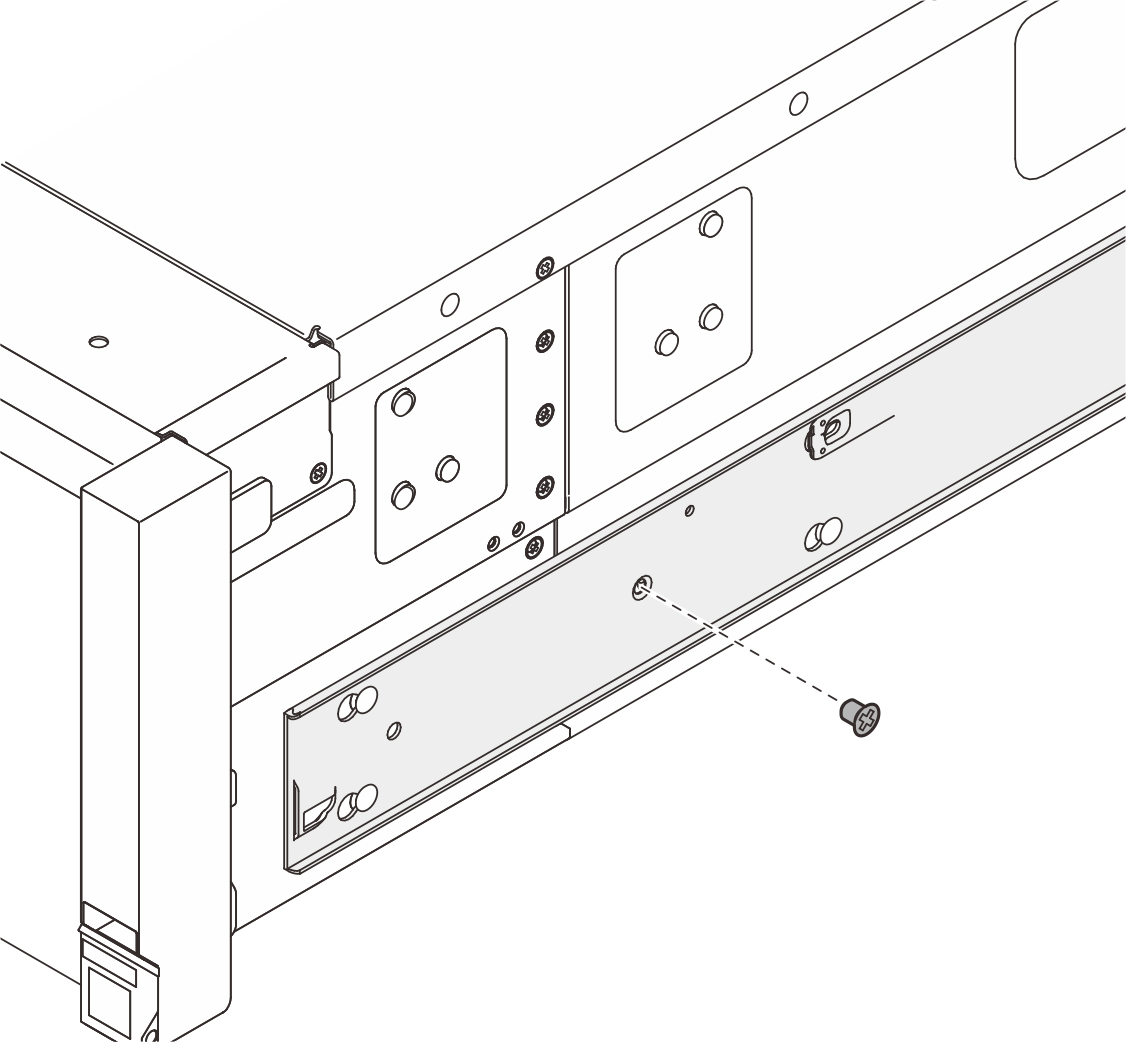

4. Inserire e serrare una vite M4 per fissare la guida interna come mostrato.



5. Ripetere i due passaggi precedenti per l'altra guida.

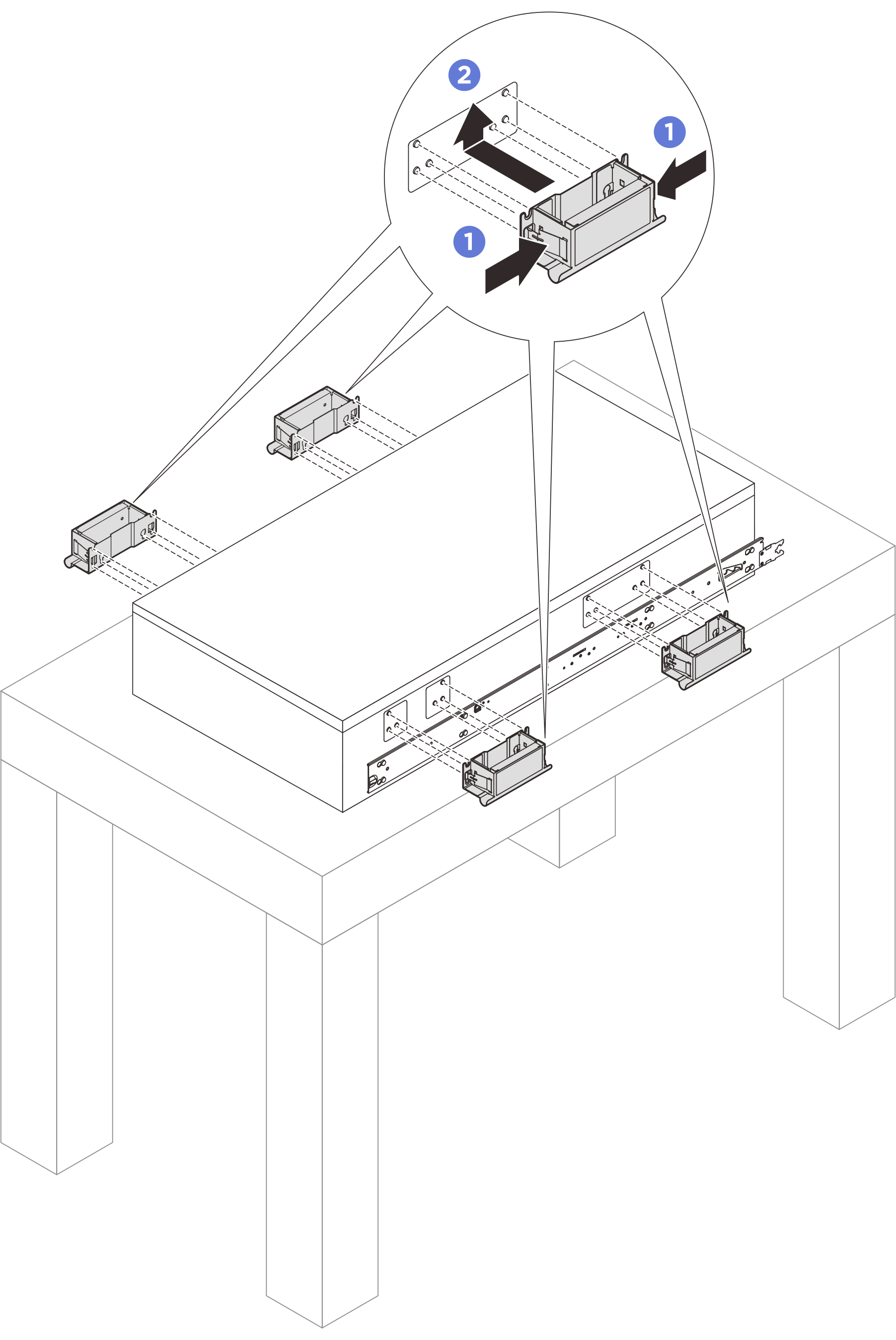

6. Collegare le maniglie di sollevamento se è necessario sollevare il server manualmente.

   Afferrare entrambi i lembi sul lato delle maniglie. Allineare le maniglie ai 6 pioli sui lati del server, quindi fare scorrere le maniglie verso l'alto per fissarle allo chassis. Nota Assicurarsi che tutti i 6 pioli siano fissati. Sono disponibili 4 maniglie di sollevamento in totale. Assicurarsi di installarle tutte correttamente prima di sollevare il server.

7. Installare il server nel rack.

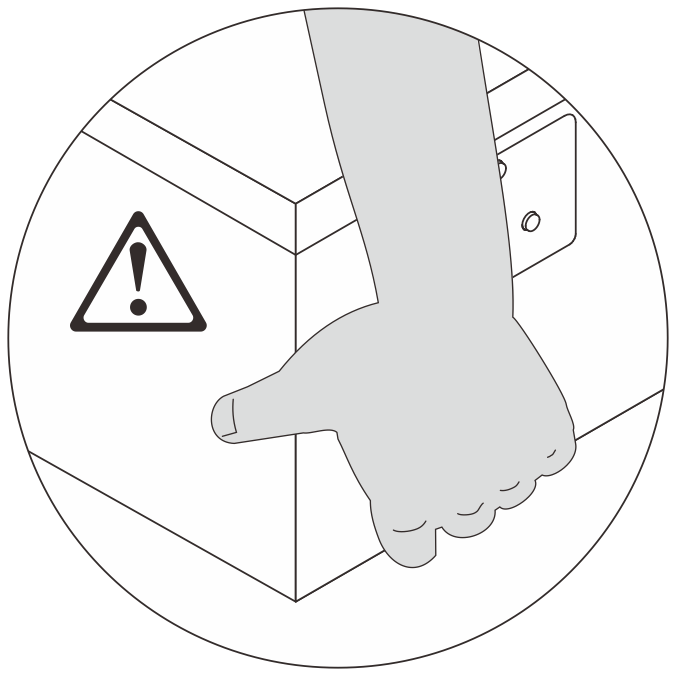

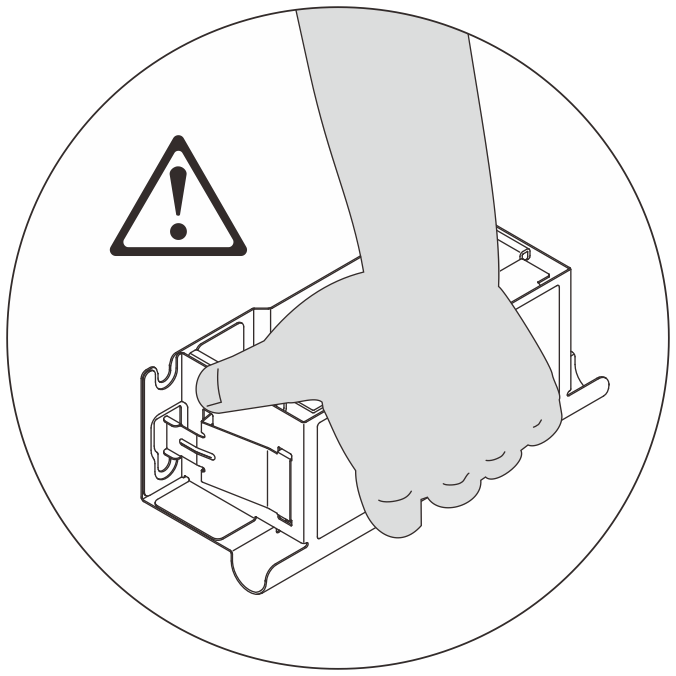

   Attenzione Quando si sposta il server manualmente, tenere sempre il server per i relativi punti di sollevamento o le maniglie di sollevamento.

   1. Allineare entrambe le estremità posteriori delle guide interne alle aperture sulle guide intermedie e accertarsi che le due coppie di guide combacino. Quindi fare scorrere con cautela il server nel rack finché le guide non si bloccano.
      Attenzione

      Prima di inserire le guide interne nelle guide intermedie, assicurarsi che i fermi a sfera su entrambi i lati delle guide intermedie raggiungano la posizione più esterna.

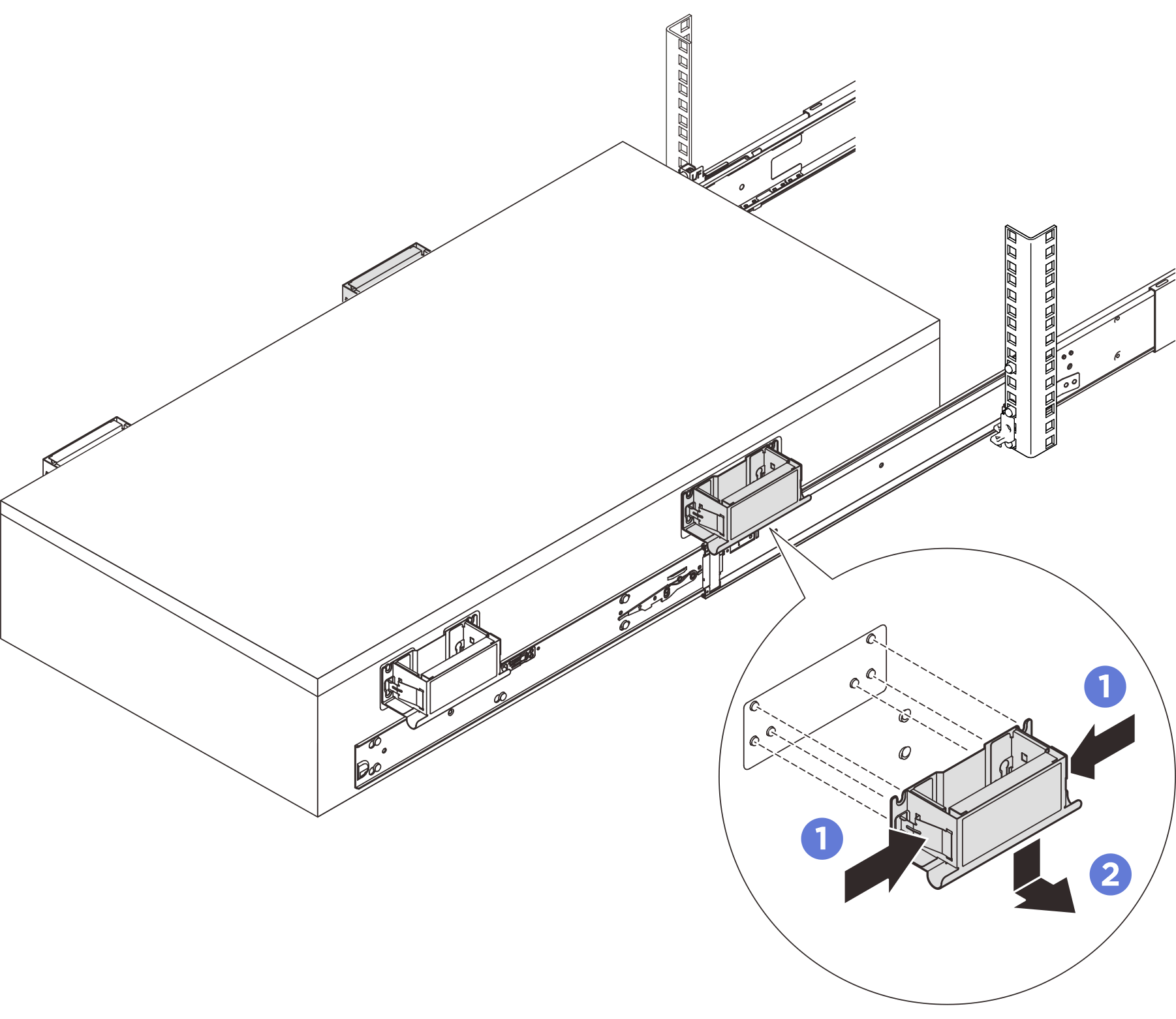

   2. Rimuovere le maniglie di sollevamento anteriori e posteriori su entrambi i lati, se installate.

      Afferrare entrambi i lembi sul lato delle maniglie. Far scorrere le maniglie verso il basso per rimuoverle dal server. Nota Assicurarsi di rimuovere tutte le maniglie di sollevamento prima di eseguire lo scorrimento verso l'interno.

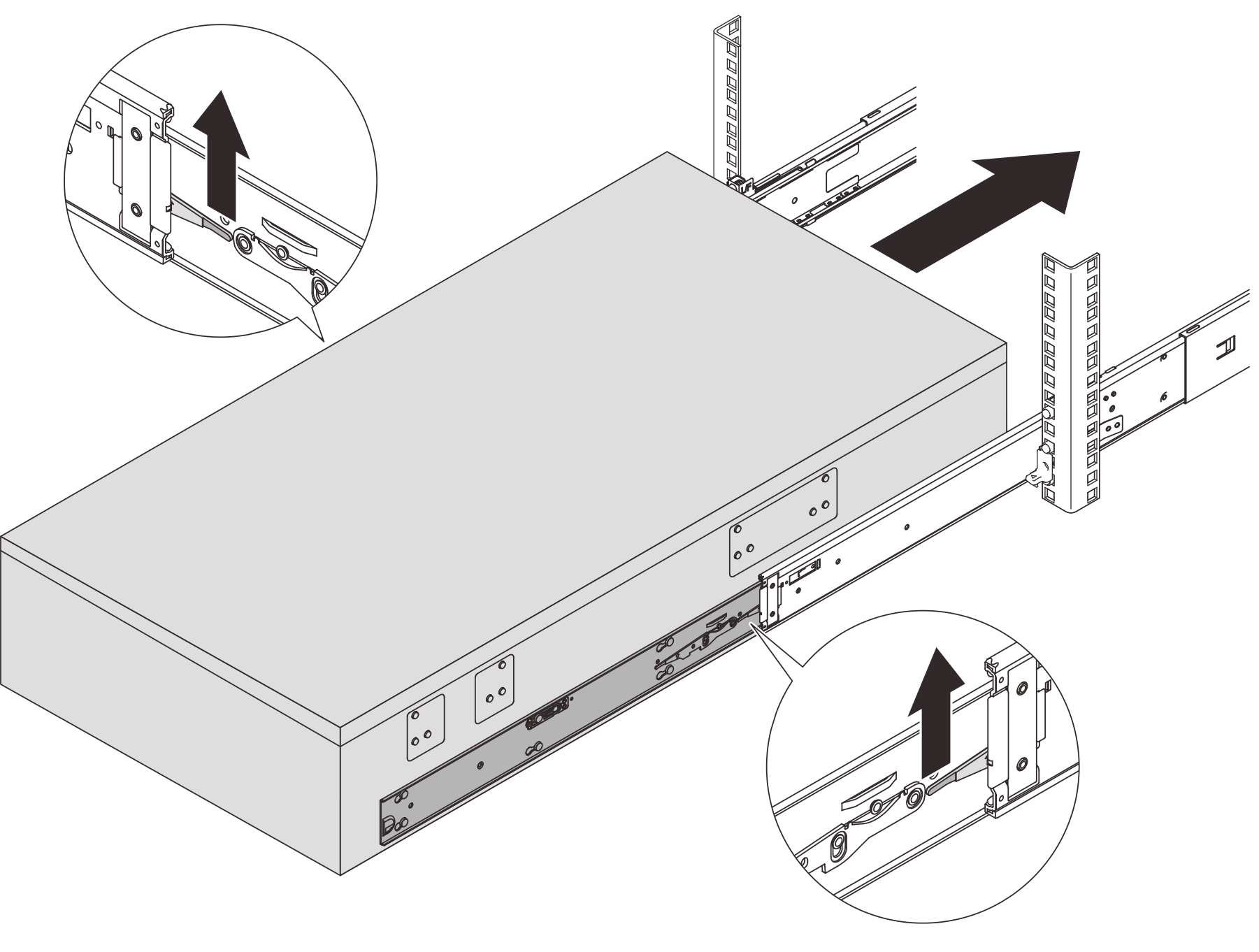

   3. Sollevare i fermi di blocco come mostrato per fare scorrere il server nel rack finché non scatta in posizione.

      Attenzione Fare scorrere il server prima verso l'esterno e poi verso l'interno per assicurarsi che le guide funzionino correttamente.

8. Reinstallare tutti i componenti precedentemente rimossi.
9. (Opzionale) Fissare il server al rack.

   Parte posteriore	Parte anteriore

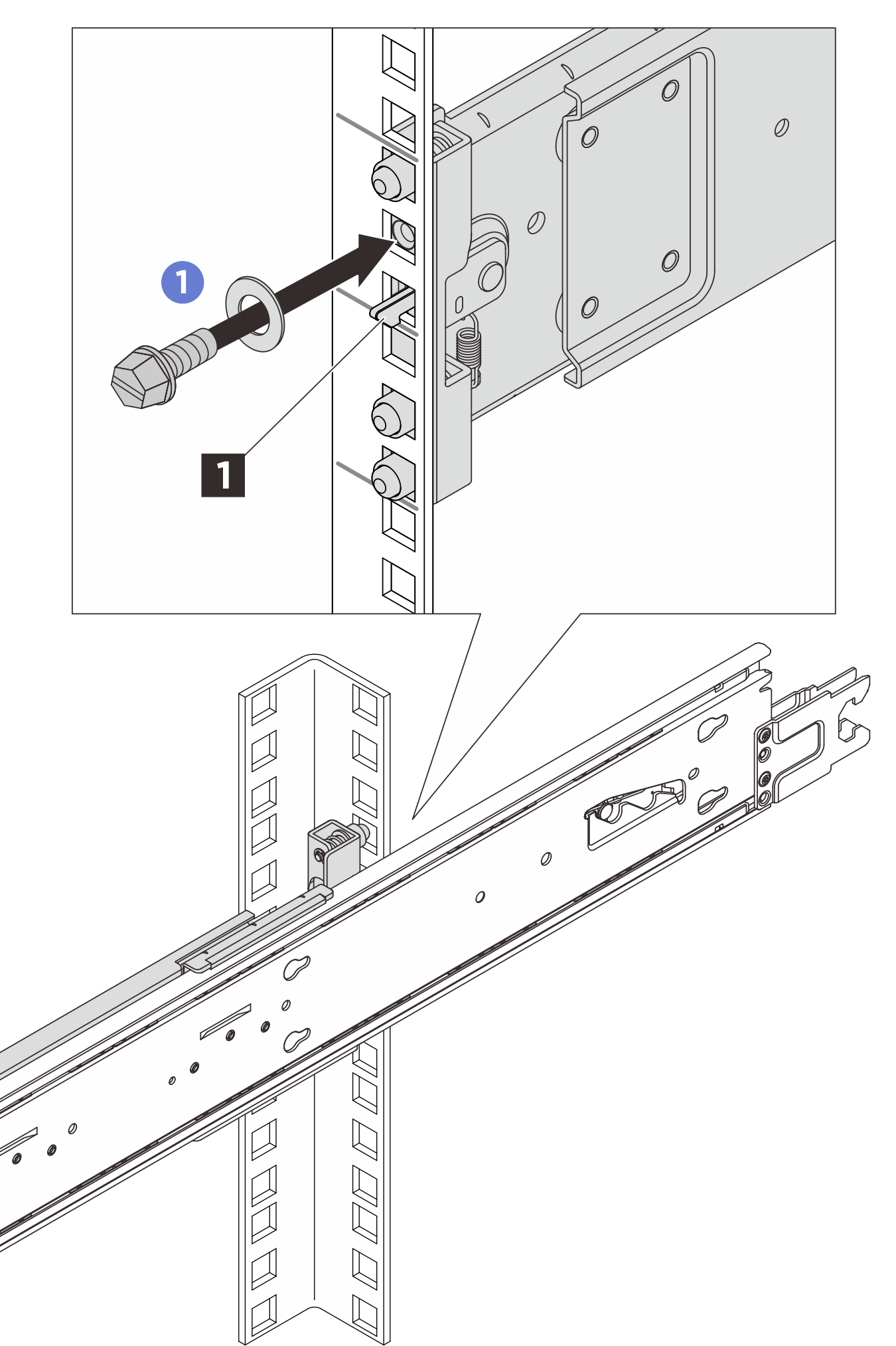

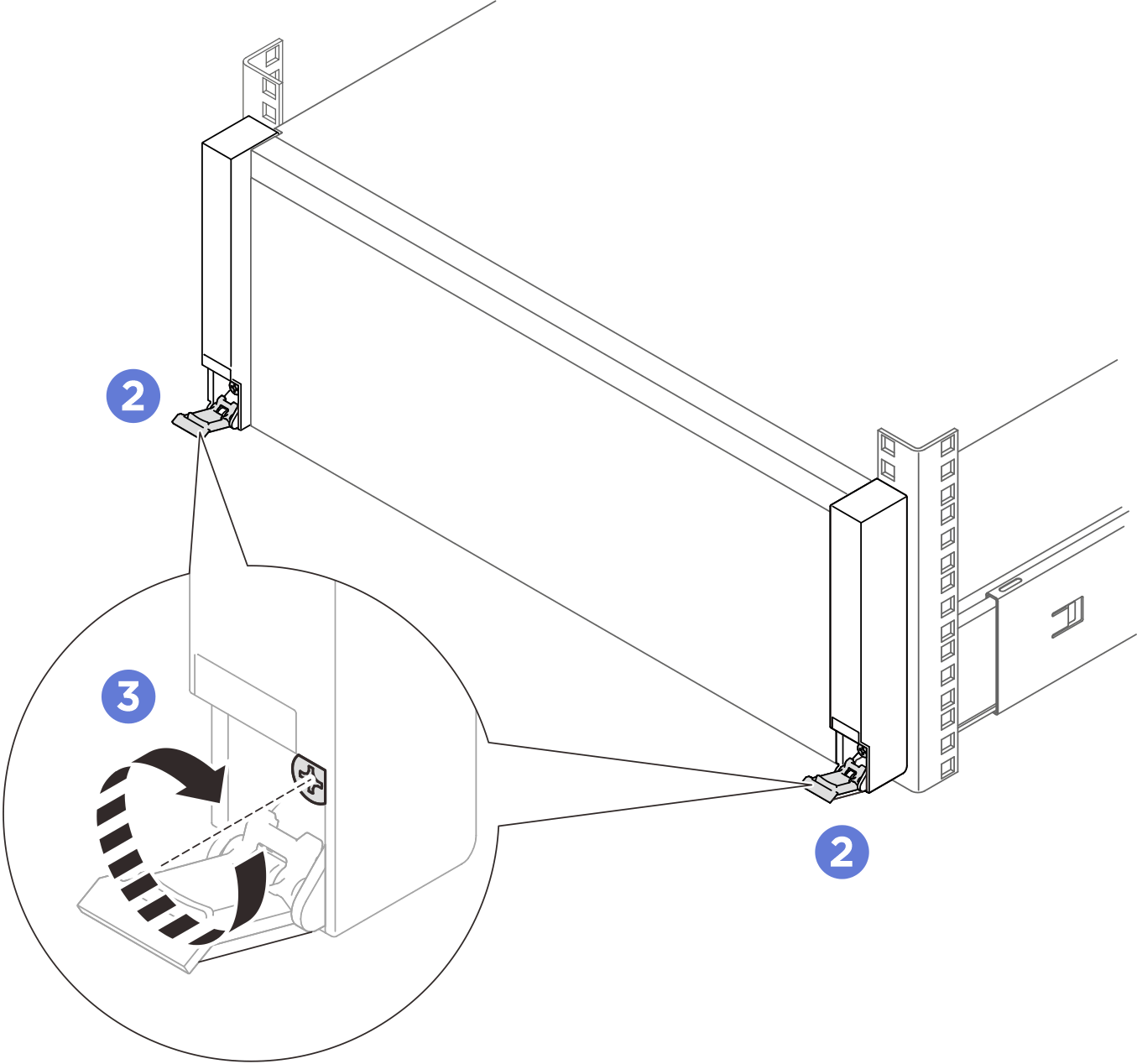

   Nota Utilizzare un cacciavite a testa piatta, esagonale o Phillips per le seguenti istruzioni. Inserire e serrare una vite M5 con una rondella nel foro sotto ogni fermo del gancio 1. Aprire i fermi di rilascio del rack. Serrare le viti prigioniere in senso orario con un cacciavite Phillips.
