将服务器安装到机架（E3.S 插槽机箱）

按照本节中的说明将服务器安装到机架上。

关于本任务

S037 警告 此部件或单元的重量超过 55 千克（121.2 磅）。需要经过专门培训的人员和/或起重设备才能安全抬起此部件或单元。

警告 请采用安全的搬抬方式。

警告 跌落危险。

警告 除非机架式安装的设备计划用作搁板，否则请勿在这些设备上放置任何物品。

注意

• 请阅读安装准则和安全检查核对表以确保操作安全。

• 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

• 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

过程

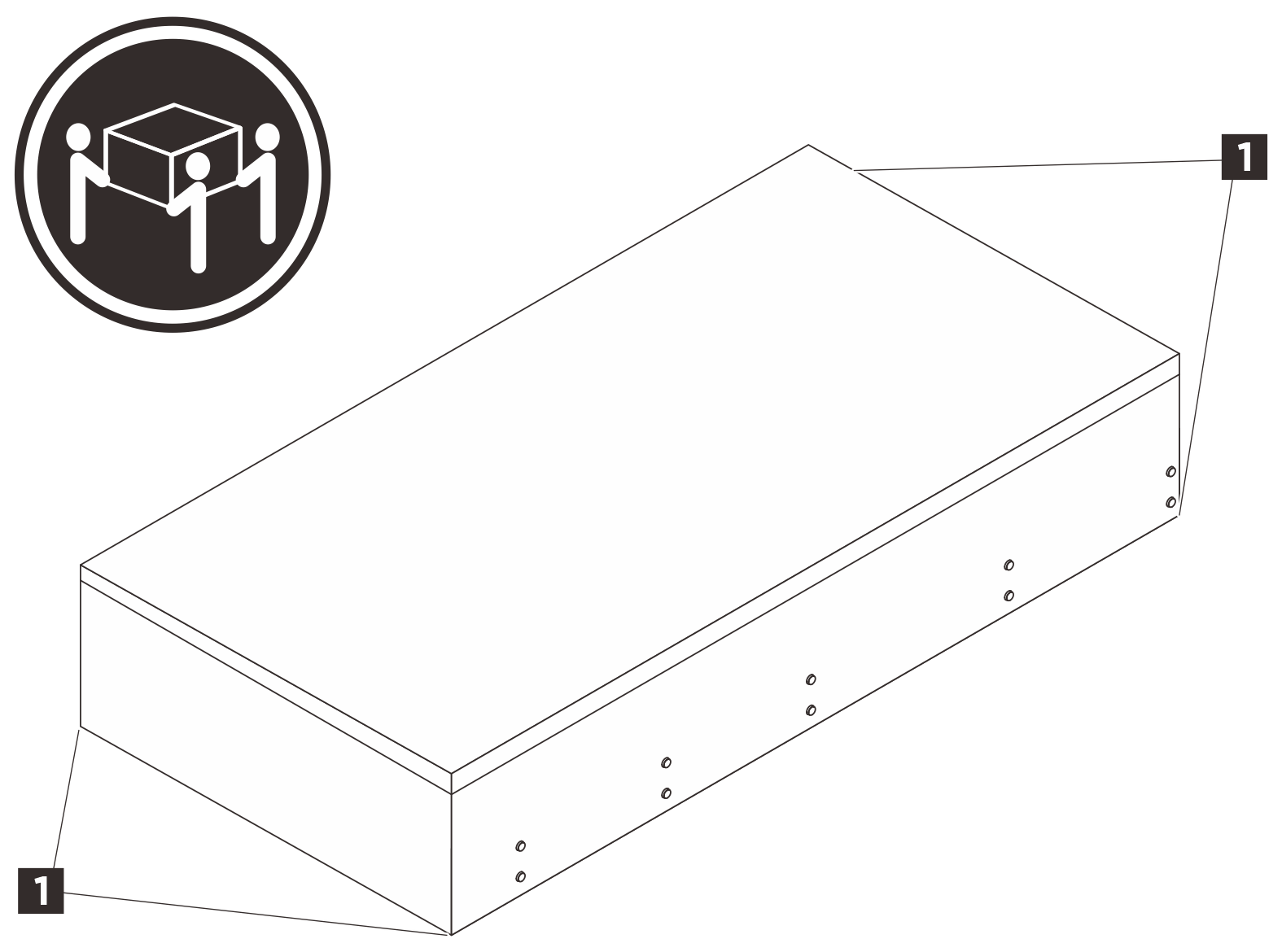

1. 抬起服务器，将其放在平坦、稳定的表面上。

   使用升降设备：（推荐） 警告 此部件或单元的重量超过 55 千克（121.2 磅）。需要经过专门培训的人员和/或起重设备才能安全抬起此部件或单元。
   手动抬起：（不推荐） 注意 抬起服务器前，请先卸下所有电源模块单元及所有存储硬盘。

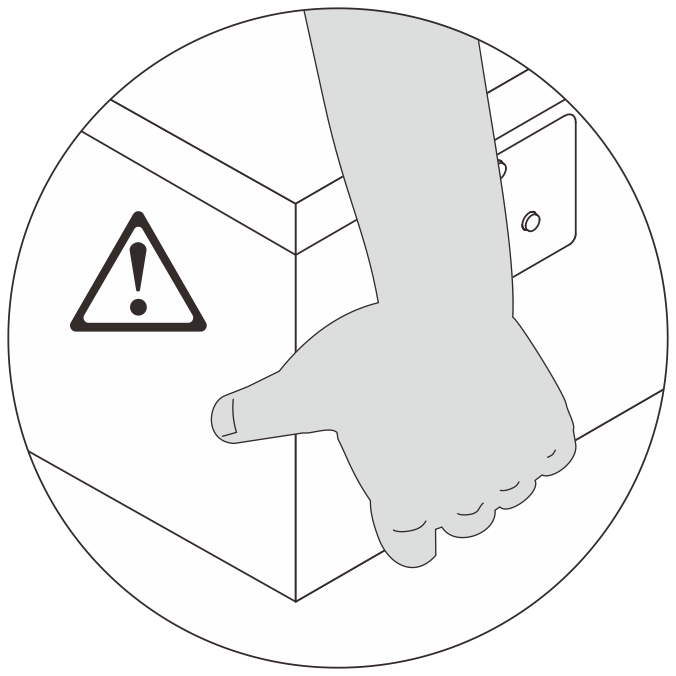

   警告 请采用安全的搬抬方式。	警告 跌落危险。
   警告 确保由三个人抓住抬离点 1 将服务器抬起。

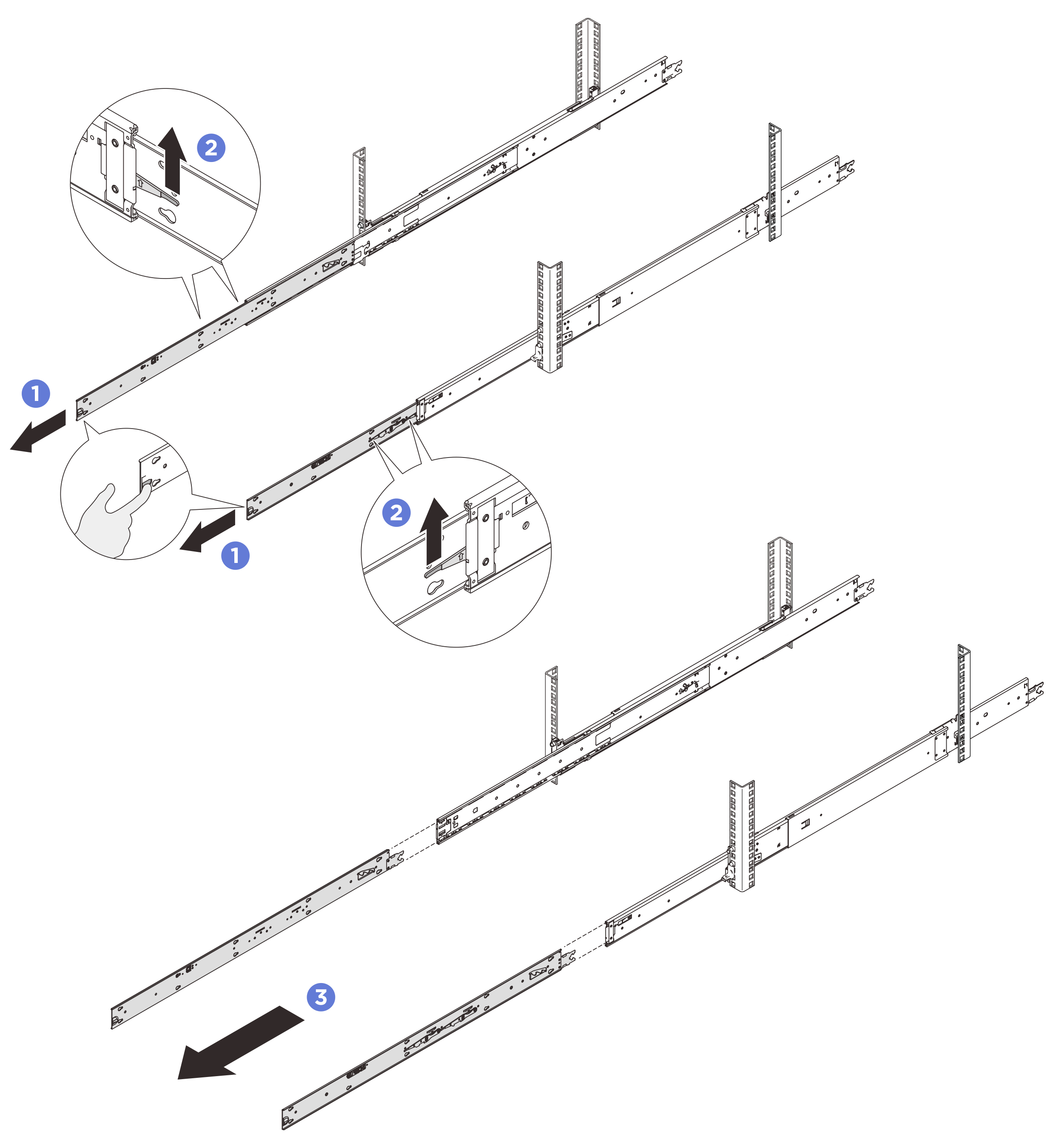

2. 从中间导轨上卸下内侧导轨。

   将内侧导轨完全拉出，直到无法拉动为止。 提起滑锁，然后拉动内侧导轨，使其与中间导轨脱离。 注 导轨上有两对滑锁。抬起两对滑锁，继续将内侧导轨抽出。 卸下内侧导轨。

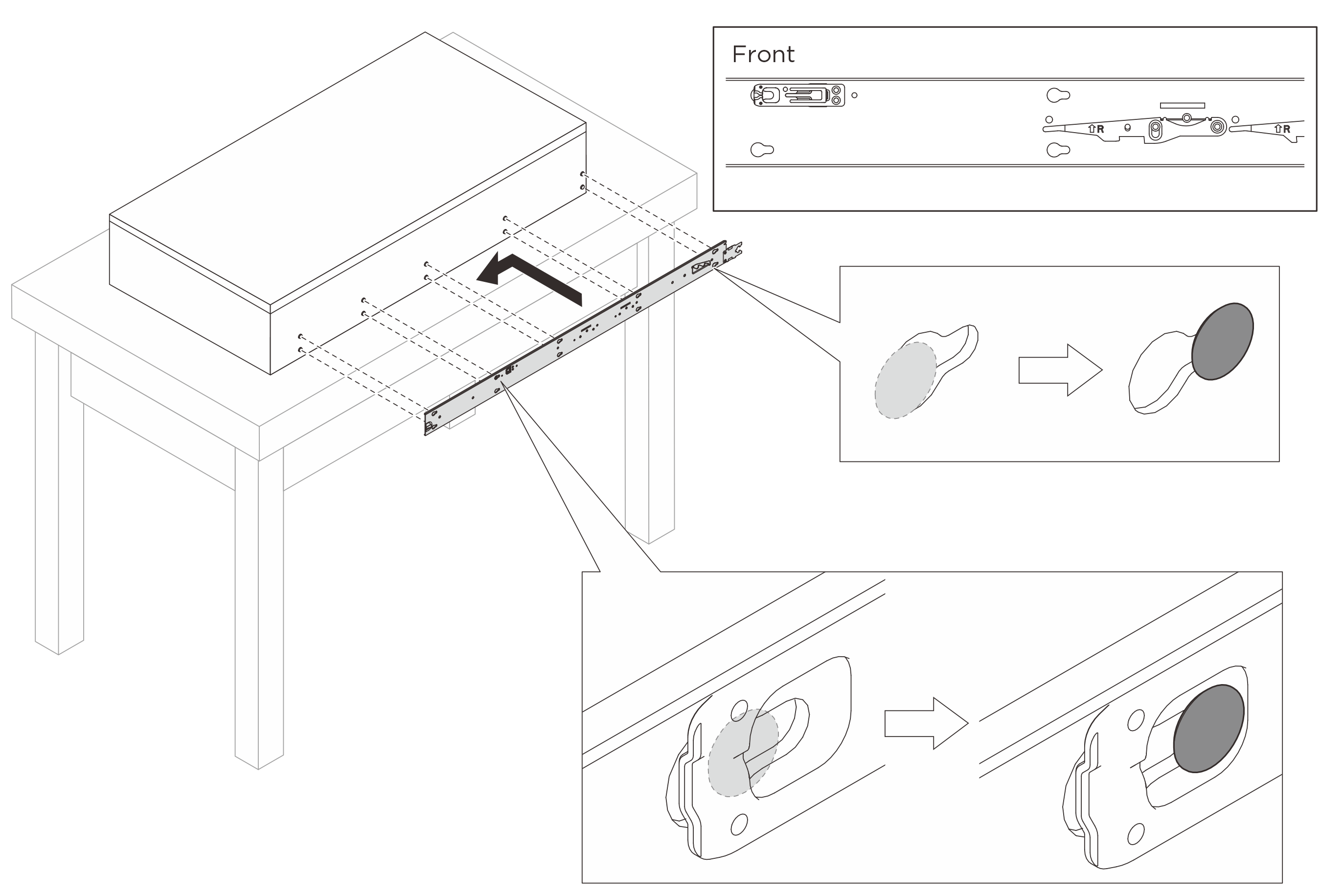

3. 将内侧导轨上的插槽与服务器侧面相应的 T 型销钉对齐；然后，向前滑动内侧导轨，直至 T 型销钉与内侧导轨锁定到位。确保所有 T 型销钉都与内侧导轨啮合。
   注意

   • 共有两根内侧导轨，左导轨（标有 L）和右导轨（标有 R）。确保每根导轨都安装在服务器的相应侧。

   • 将内侧导轨组装到服务器时，确保始终让“Front”标记朝向前方。

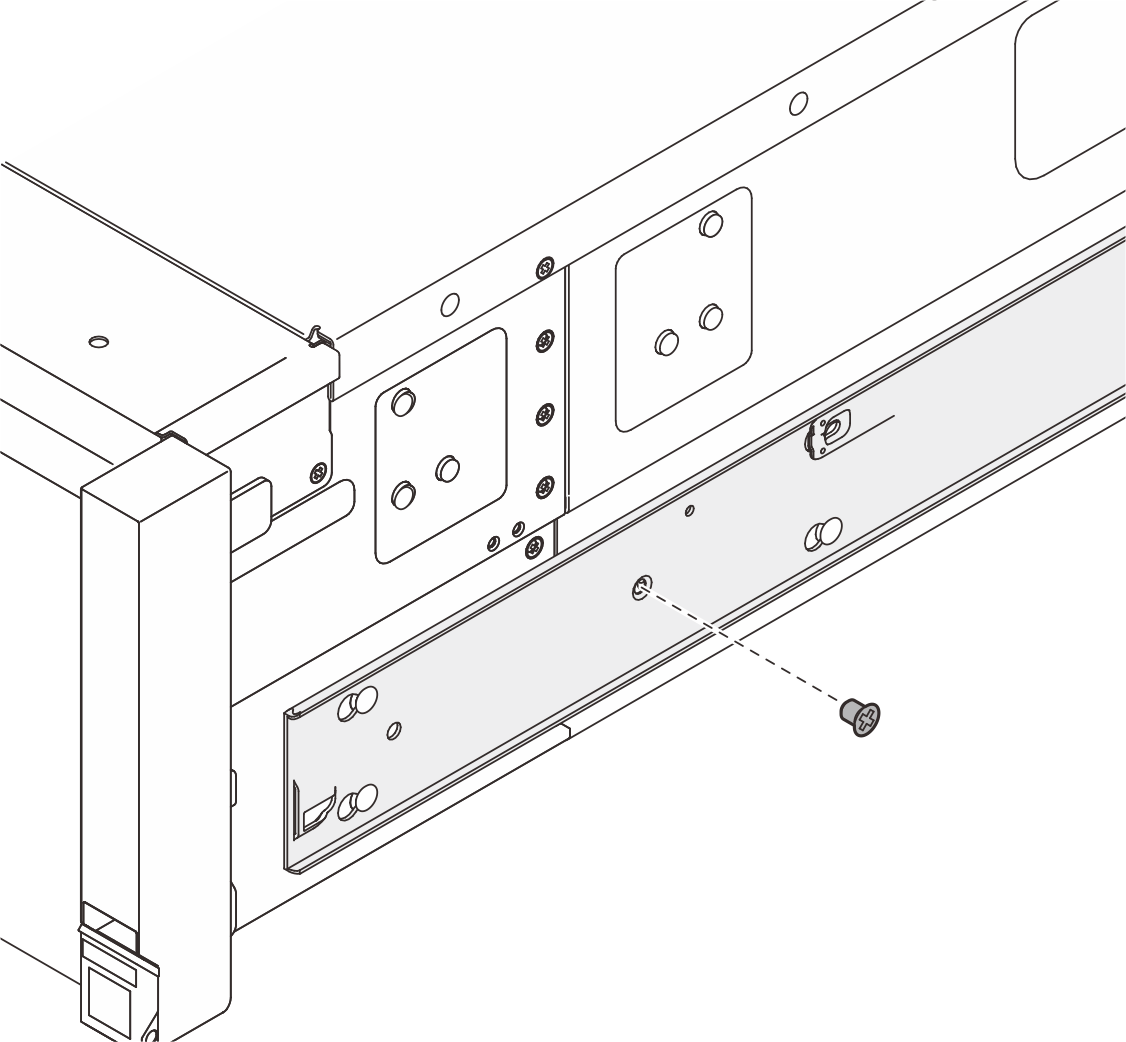

4. 如图所示，插入并拧紧 M4 螺钉以固定内侧导轨。



5. 对另一导轨重复执行前两步。

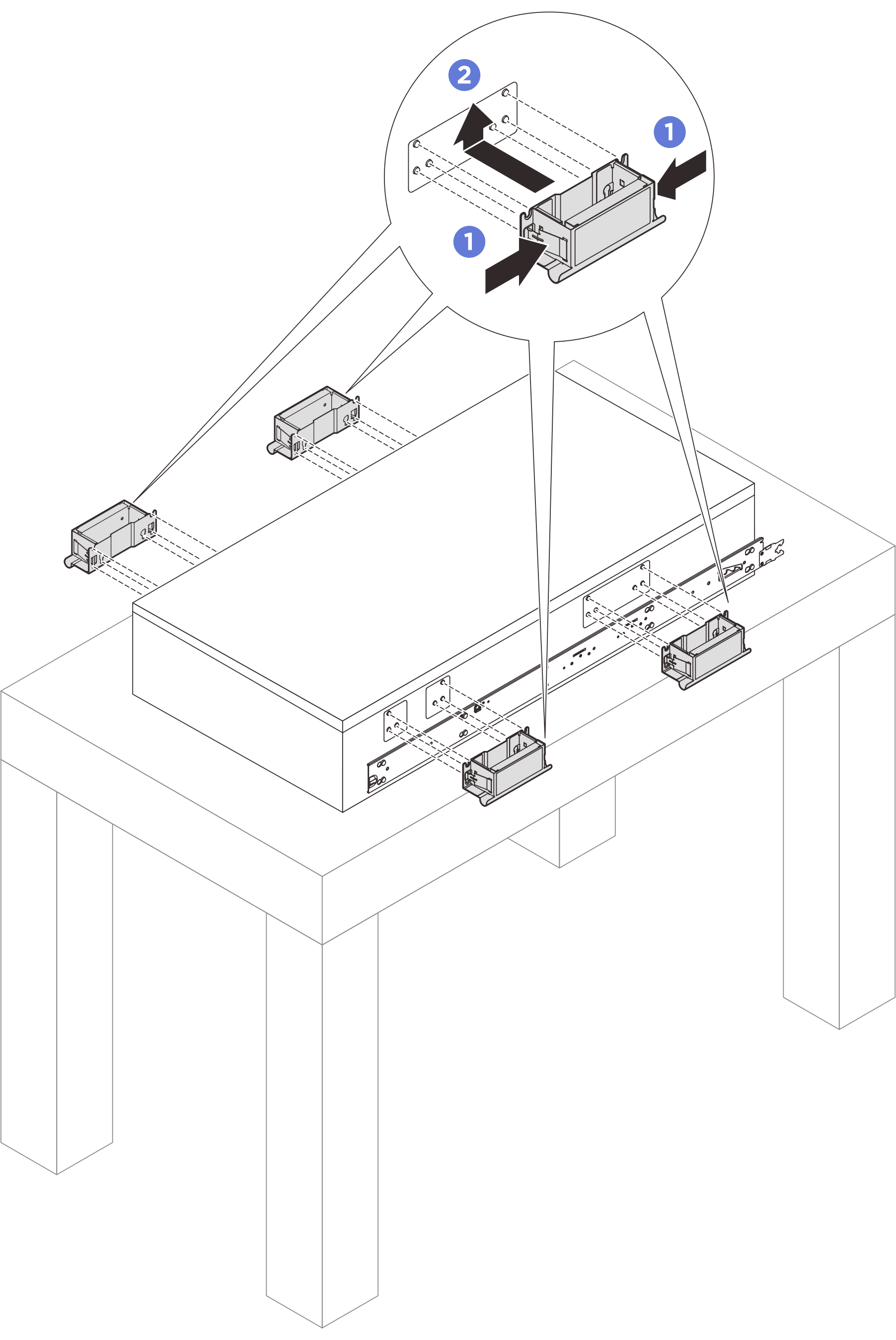

6. 如果需要手动抬起服务器，请安装抬升手柄。

   捏住手柄侧面的两个襟片。 将手柄与服务器两侧的 6 个小柱对齐；然后向上滑动手柄以将它们固定到机箱。 注 确保所有 6 个小柱都良好固定。 总共有 4 个抬升手柄。请务必正确安装它们之后再抬起服务器。

7. 将服务器安装到机架上。

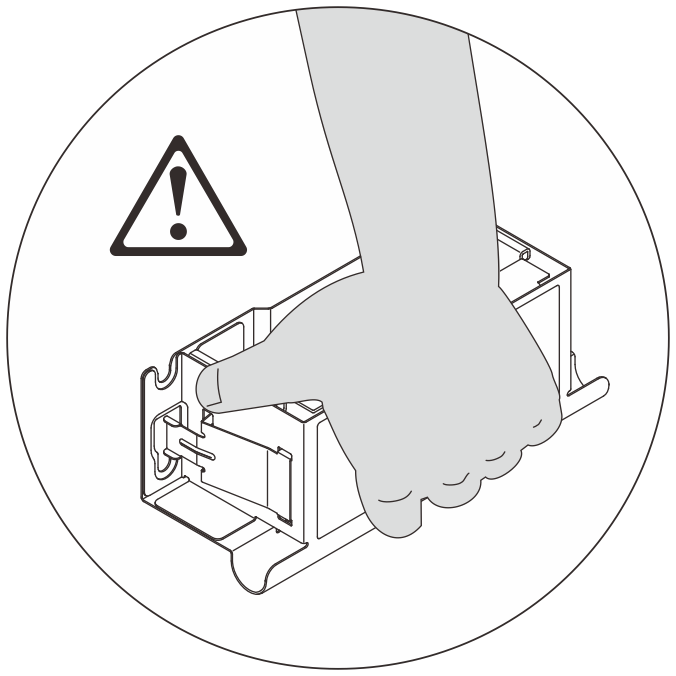

   注意 手动移动服务器时，请始终抓住服务器的抬离点或抬升手柄。

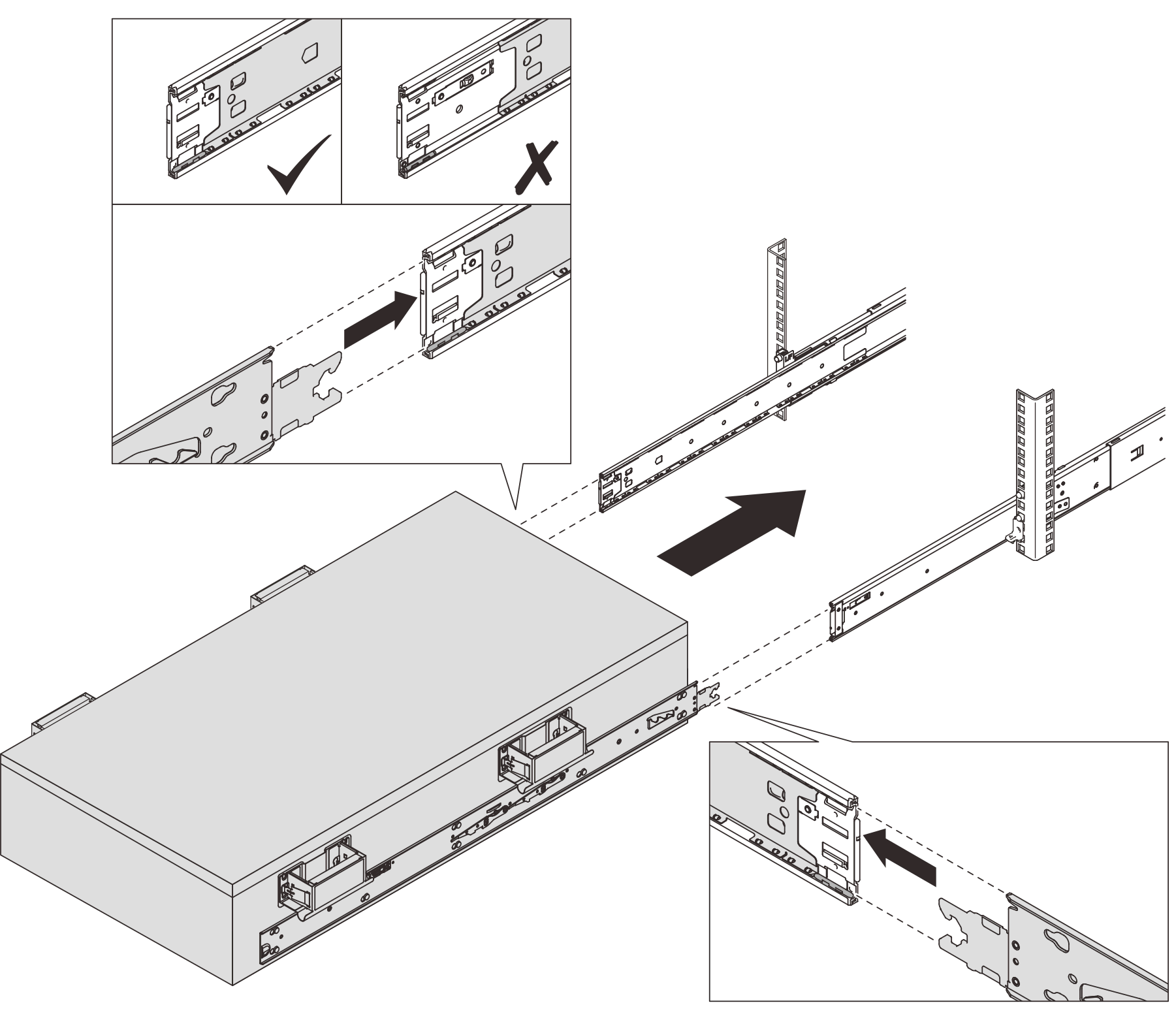

   1. 将内侧导轨的两个后端与中间导轨上的开口对齐，并确保两对导轨正确配接。然后，小心地将服务器滑入机架，直至导轨停住。
      注意

      将内侧导轨插入中间导轨之前，请确保中间导轨两侧的滚珠固定器处于最外侧位置。

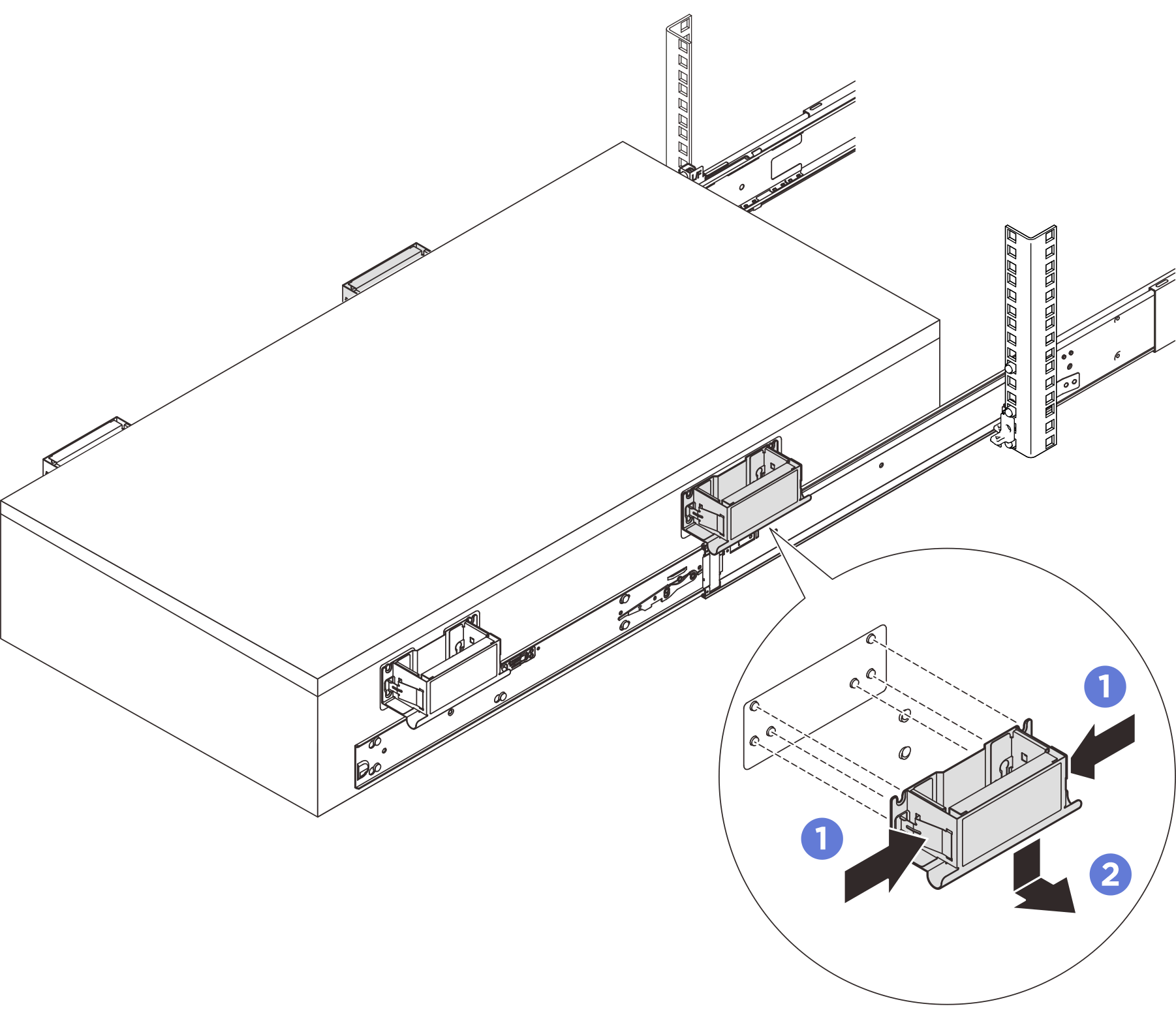

   2. 如果两侧已安装前后抬升手柄，请将其卸下。

      捏住手柄侧面的两个襟片。 向下推动手柄，将其从服务器上卸下。 注 确保卸下所有抬升手柄，再继续往里推动。

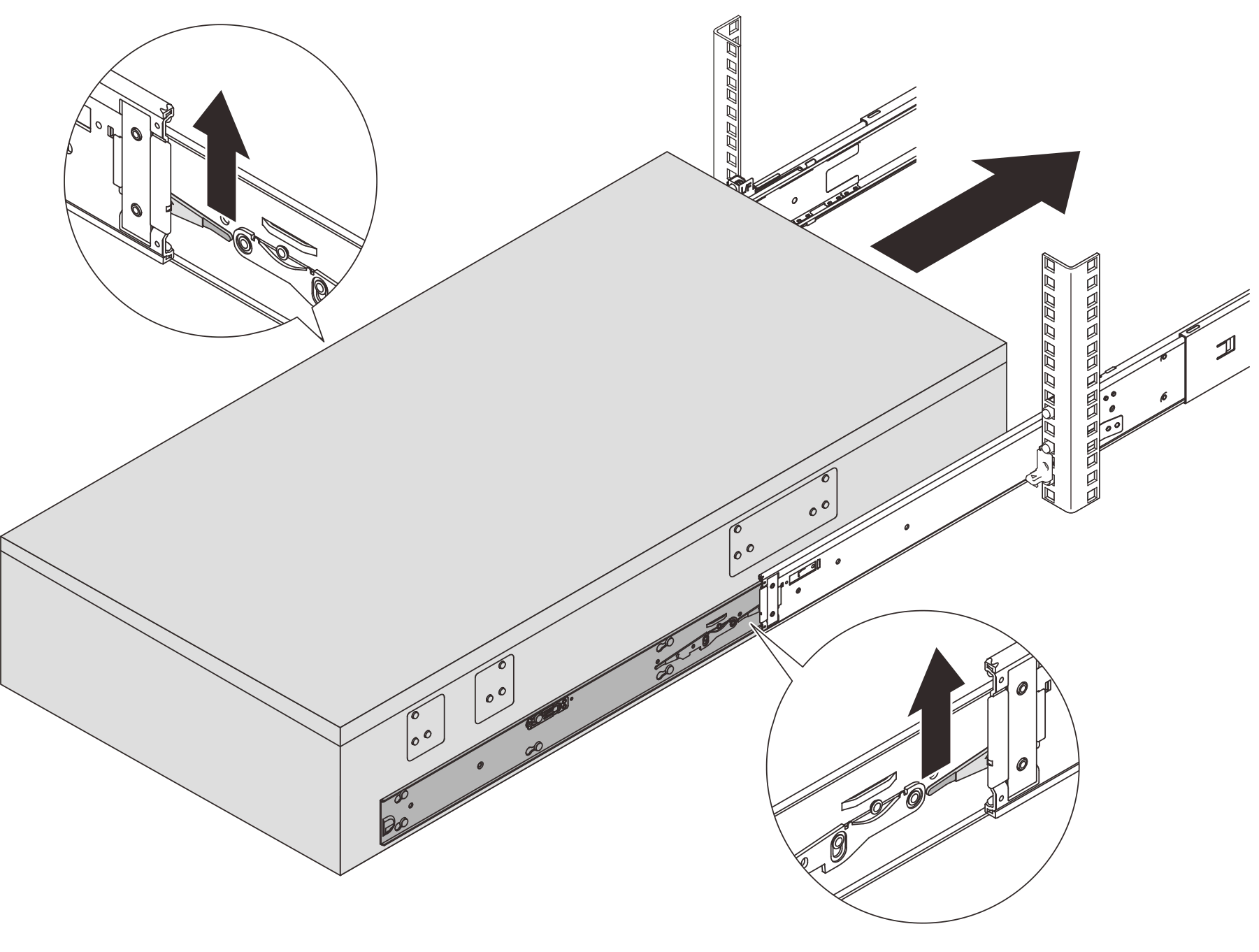

   3. 如图所示抬起滑锁，将服务器推入机架，直至其固定到位。

      注意 将服务器完全滑出再完全滑入，以确保能够顺畅滑动。

8. 装回先前卸下的所有组件。
9. （可选）将服务器固定到机架。

   背面	正面

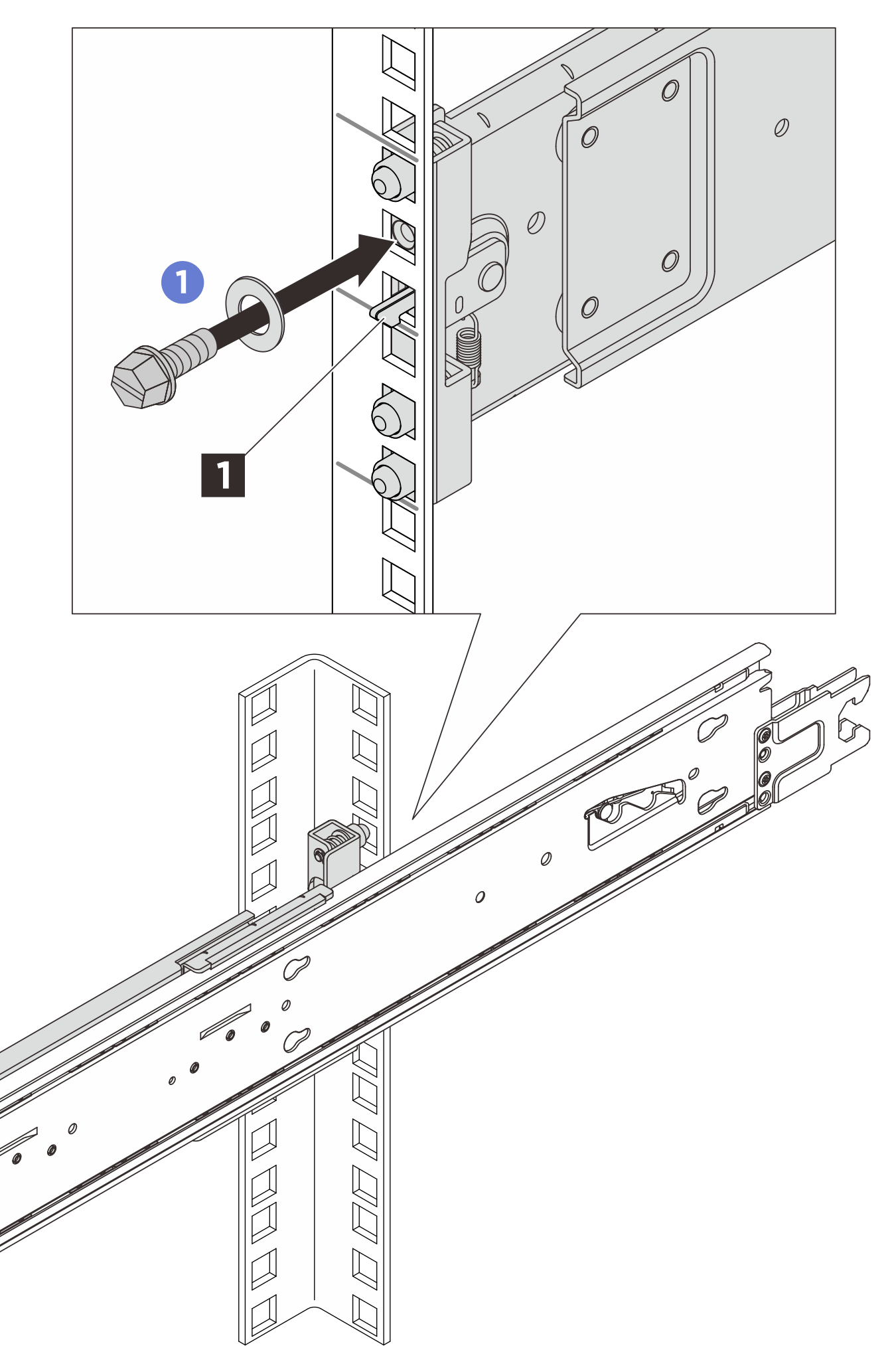

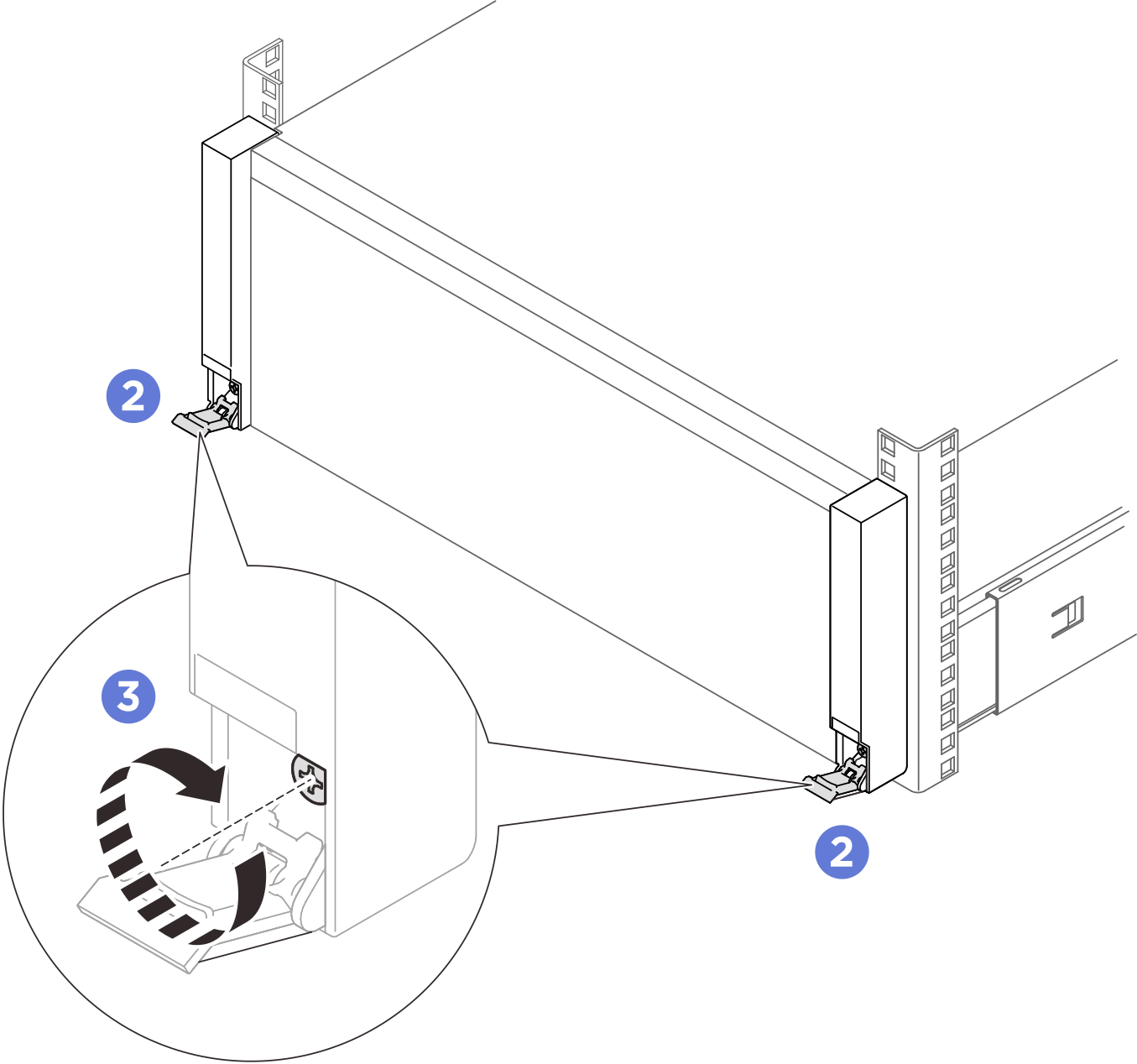

   注 按照以下说明进行操作时，请使用平头、内六角套筒或十字螺丝刀。 将 M5 螺钉连同垫圈一起插入到每个搭钩滑锁 1 下方的孔中并拧紧。 打开机架释放滑锁。 用十字螺丝刀将松不脱螺钉顺时针拧紧。
