Установка сервера в стойку (рама с отсеками E3.S)

В этом разделе приведены инструкции по установке сервера в стойку.

Об этой задаче

S037 ОСТОРОЖНО Вес этого компонента или устройства превышает 55 кг (121,2 фунта). Для безопасного подъема этого компонента или устройства требуется специально обученный персонал, подъемное устройство или то и другое.

ОСТОРОЖНО Соблюдайте правила техники безопасности при подъеме.

ОСТОРОЖНО Опасность падения.

ОСТОРОЖНО Не размещайте ничего на верхней крышке устройства, установленного в стойку, если это устройство не предназначено для использования в качестве полки.

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

• Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

• Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

1. Поднимите сервер и разместите его на плоской и устойчивой поверхности.

   С помощью подъемного устройства: (рекомендуется) ОСТОРОЖНО Вес этого компонента или устройства превышает 55 кг (121,2 фунта). Для безопасного подъема этого компонента или устройства требуется специально обученный персонал, подъемное устройство или то и другое.
   Подъем вручную: (не рекомендуется) Внимание Перед подъемом сервера снимите все блоки питания и все устройства хранения данных.
   ОСТОРОЖНО Соблюдайте правила техники безопасности при подъеме.	ОСТОРОЖНО Опасность падения.

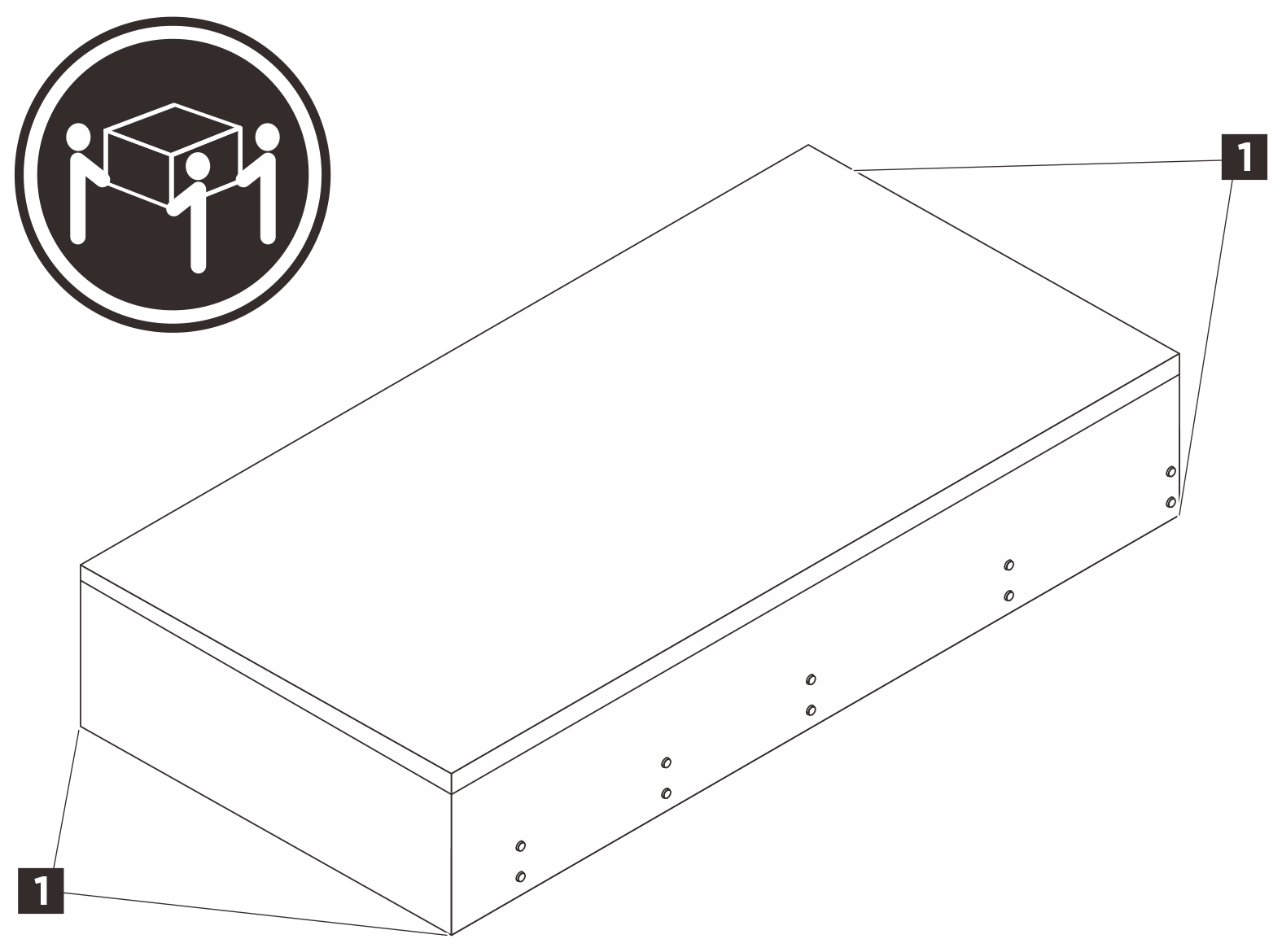

   ОСТОРОЖНО Сервер должны поднимать три человека, держась за точки подъема 1.

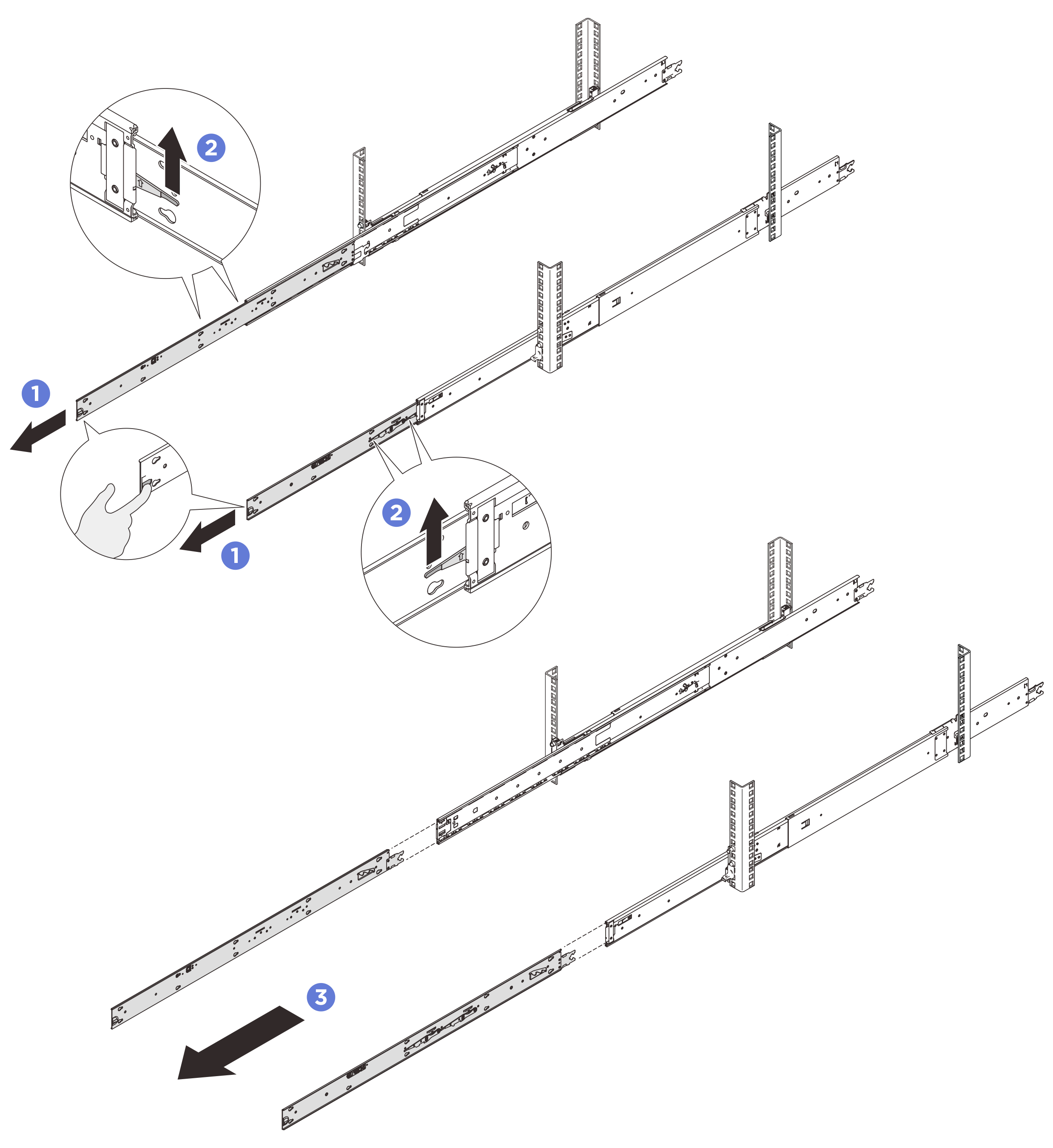

2. Снимите внутренние направляющие с промежуточных направляющих.

   Выдвиньте внутренние направляющие до упора. Поднимите защелки и потяните внутренние направляющие на себя, чтобы отсоединить их от промежуточных направляющих. Прим. На направляющих есть две пары защелок. Поднимите обе пары защелок, чтобы выдвинуть внутренние направляющие. Снимите внутренние направляющие.

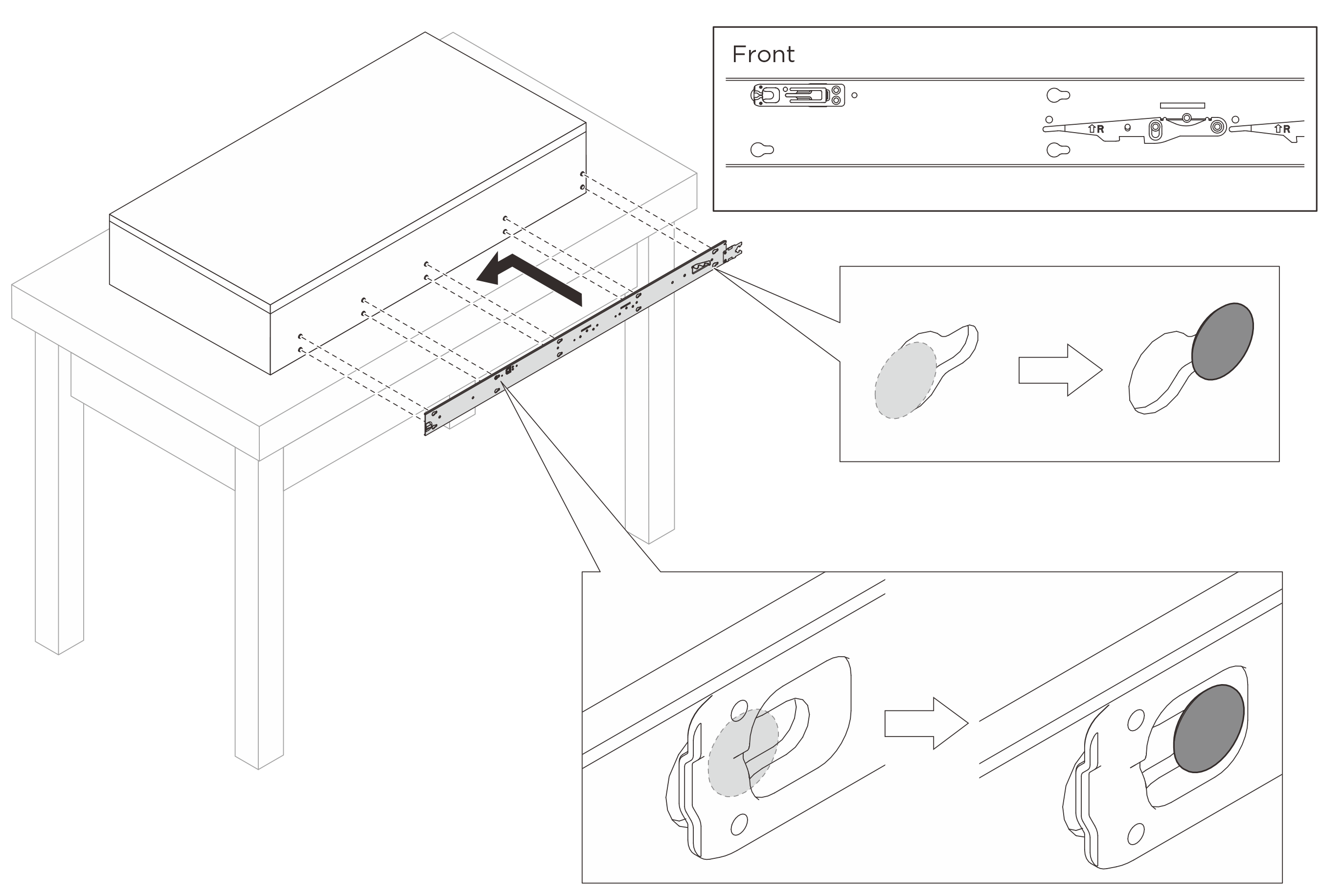

3. Совместите прорези на внутренней направляющей с соответствующими Т-образными штырьками на боковой стороне сервера и сдвиньте внутреннюю направляющую вперед, чтобы T-образные штырьки зафиксировались на ней. Убедитесь, что все Т-образные штырьки вошли в зацепление с внутренней направляющей.
   Внимание

   • Внутренних направляющих две: левая (помечена буквой L) и правая (помечена буквой R). Убедитесь, что каждая направляющая установлена с соответствующей стороны сервера.

   • При прикреплении внутренней направляющей к серверу лицевая часть этикетки Front всегда должна быть направлена вперед.

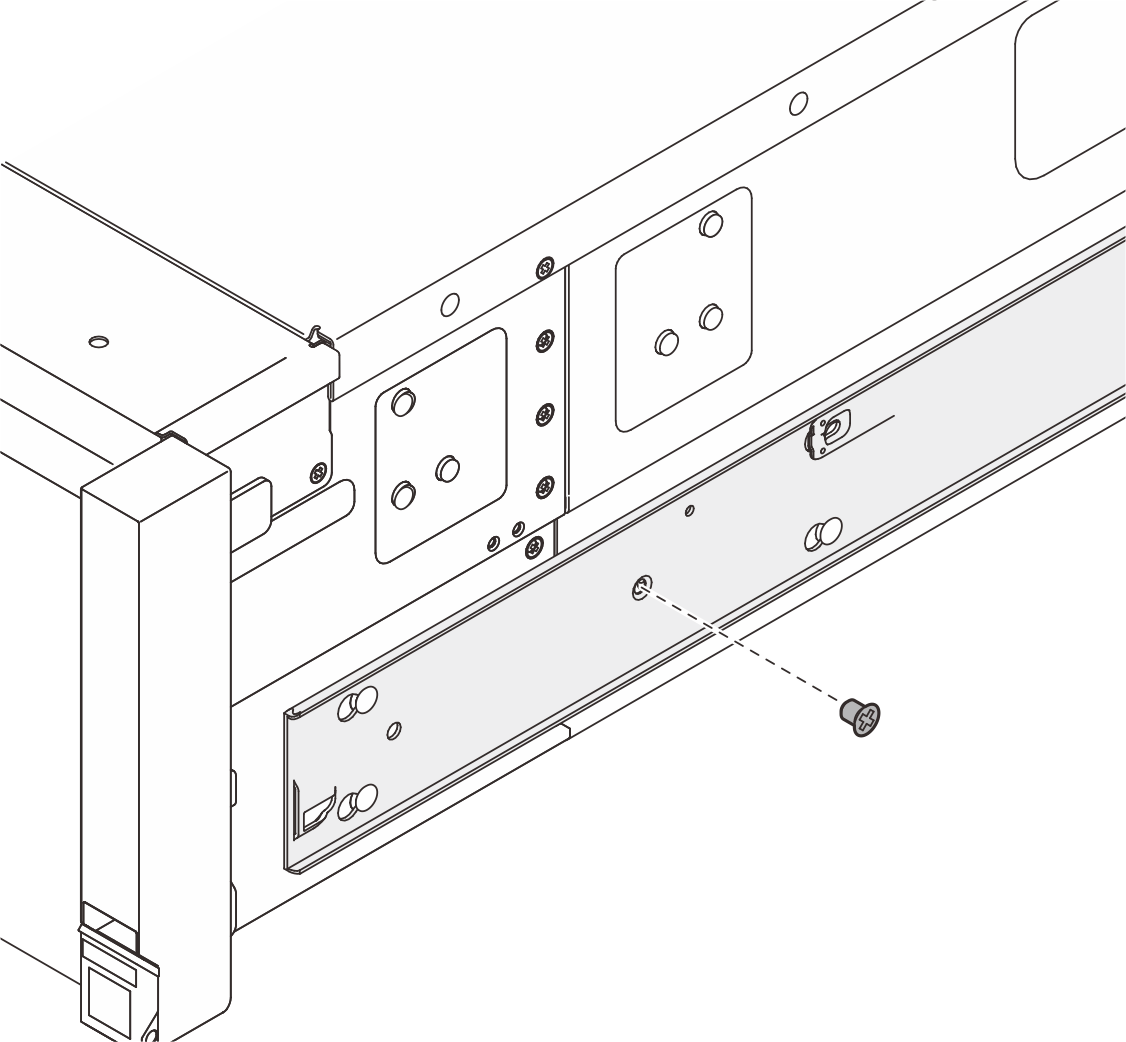

4. Вставьте и затяните винт M4, чтобы закрепить внутреннюю направляющую, как показано на рисунке.



5. Повторите предыдущие два шага с другой направляющей.

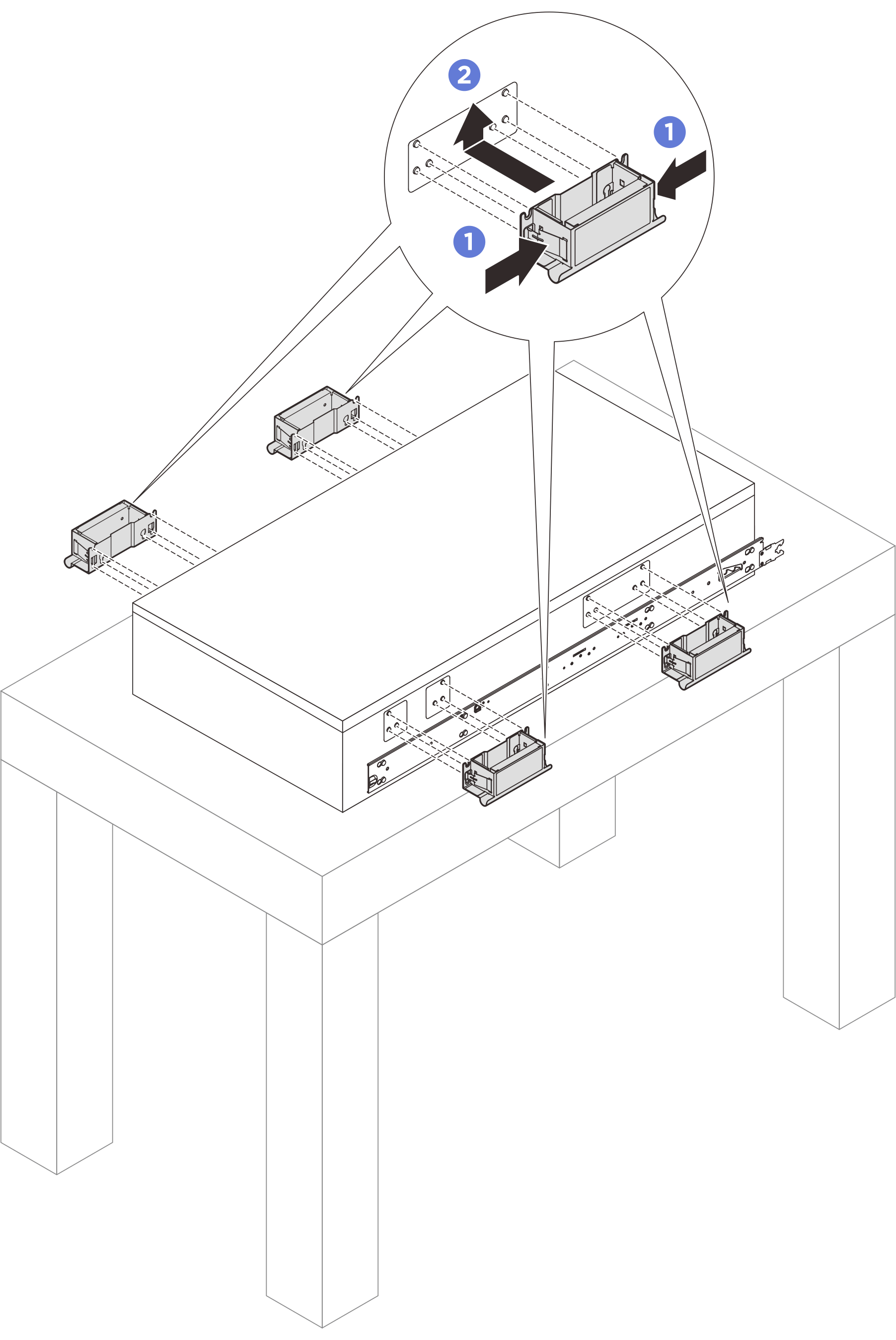

6. Прикрепите подъемные ручки, если необходимо поднять сервер вручную.

   Сожмите оба язычка на стороне ручек. Совместите ручки с 6 штырьками на боковых сторонах сервера и сдвиньте ручки вверх, чтобы закрепить их на раме. Прим. Убедитесь, что все 6 штырьков закреплены. Всего есть 4 подъемные ручки. Перед подъемом сервера необходимо правильно установить их.

7. Установите сервер в стойку.

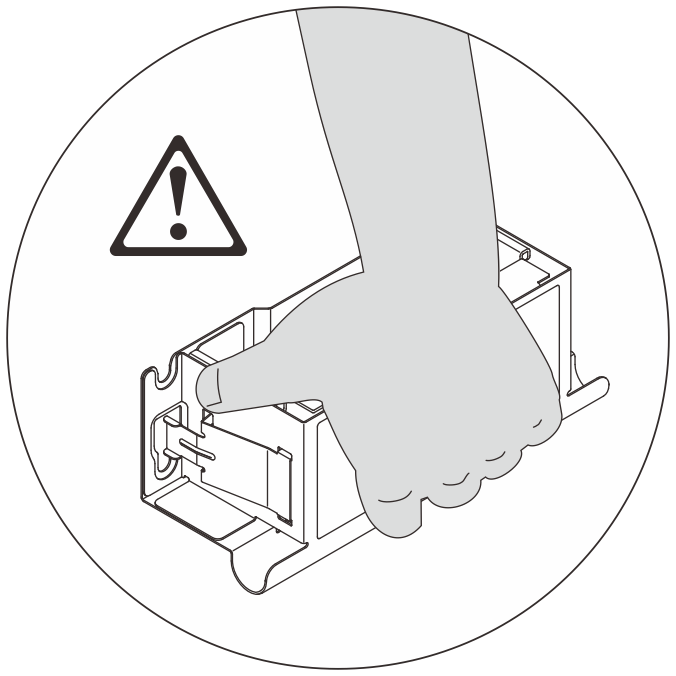

   Внимание При перемещении сервера вручную все время держите его за точки подъема или подъемные ручки.

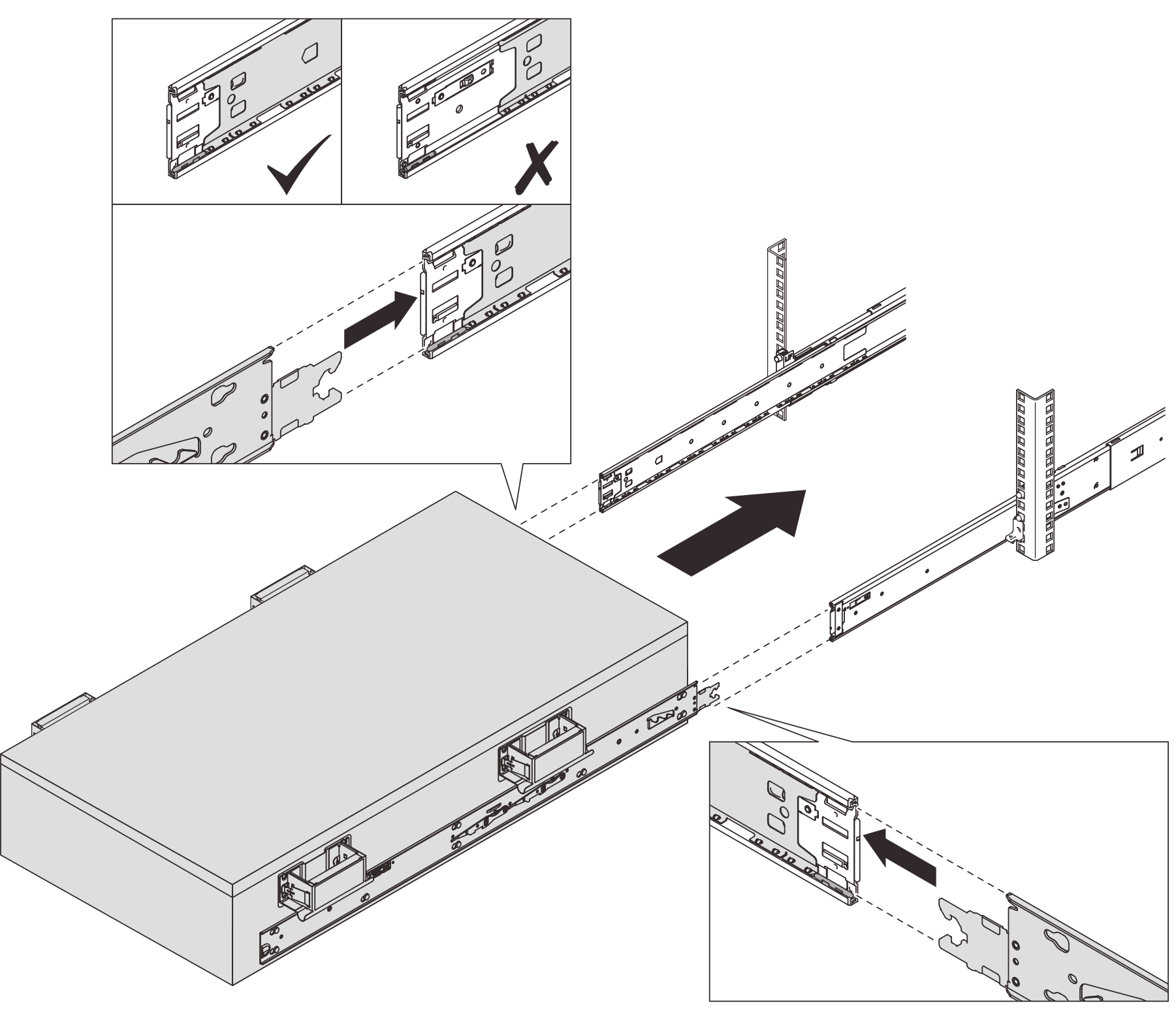

   1. Совместите оба задних конца внутренних направляющих с отверстиями в промежуточных направляющих и убедитесь в правильности совмещения двух пар направляющих. Затем аккуратно задвиньте сервер в стойку до упора направляющих.
      Внимание

      Перед вставкой внутренних направляющих в промежуточные направляющие убедитесь, что шариковые фиксаторы с обеих сторон промежуточных направляющих достигают крайнего положения.

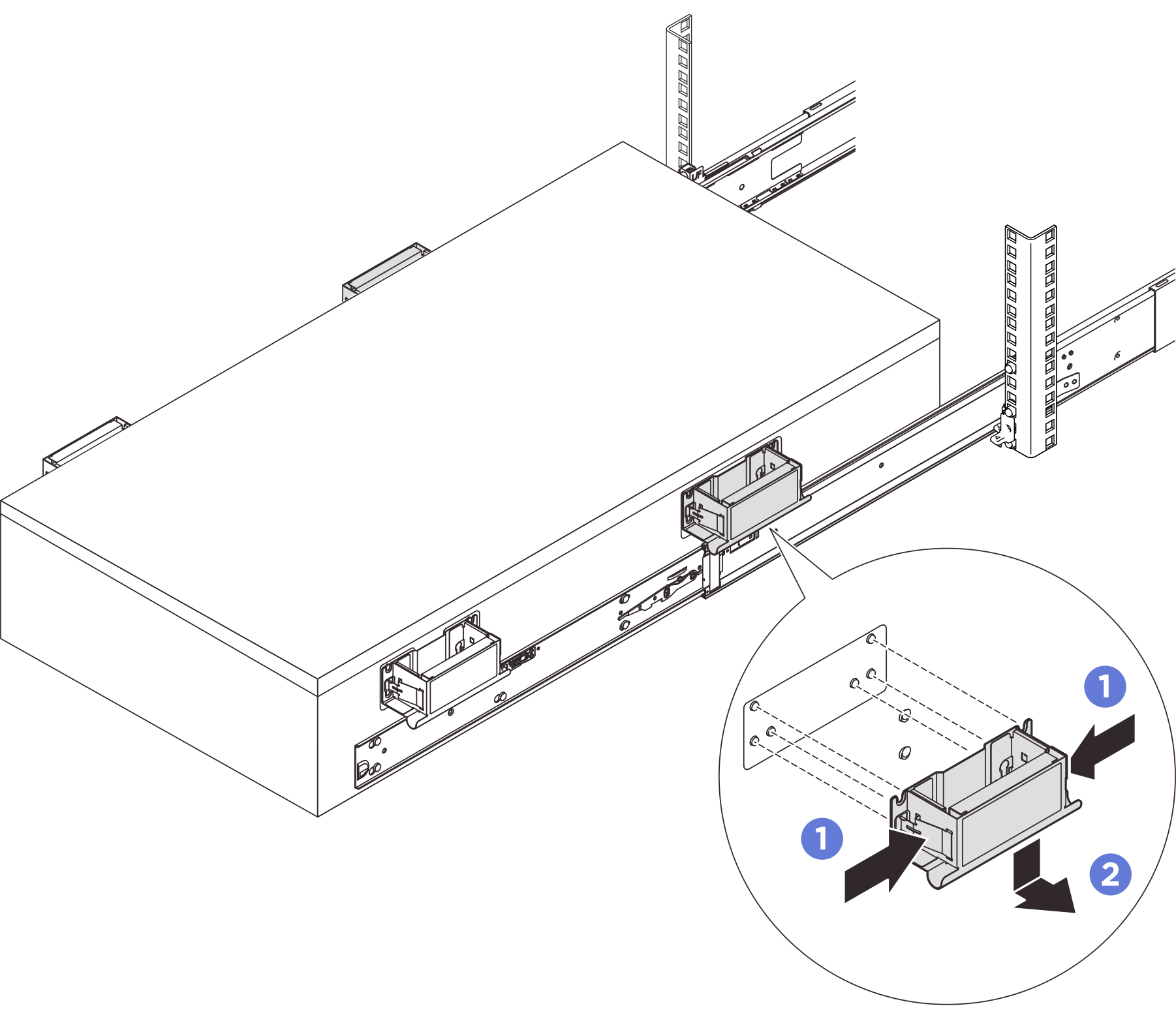

   2. Снимите переднюю и заднюю подъемные ручки с обеих сторон, если они установлены.

      Сожмите оба язычка на стороне ручек. Сдвиньте ручки вниз, чтобы снять их с сервера. Прим. Прежде чем задвинуть сервер, обязательно снимите все подъемные ручки.

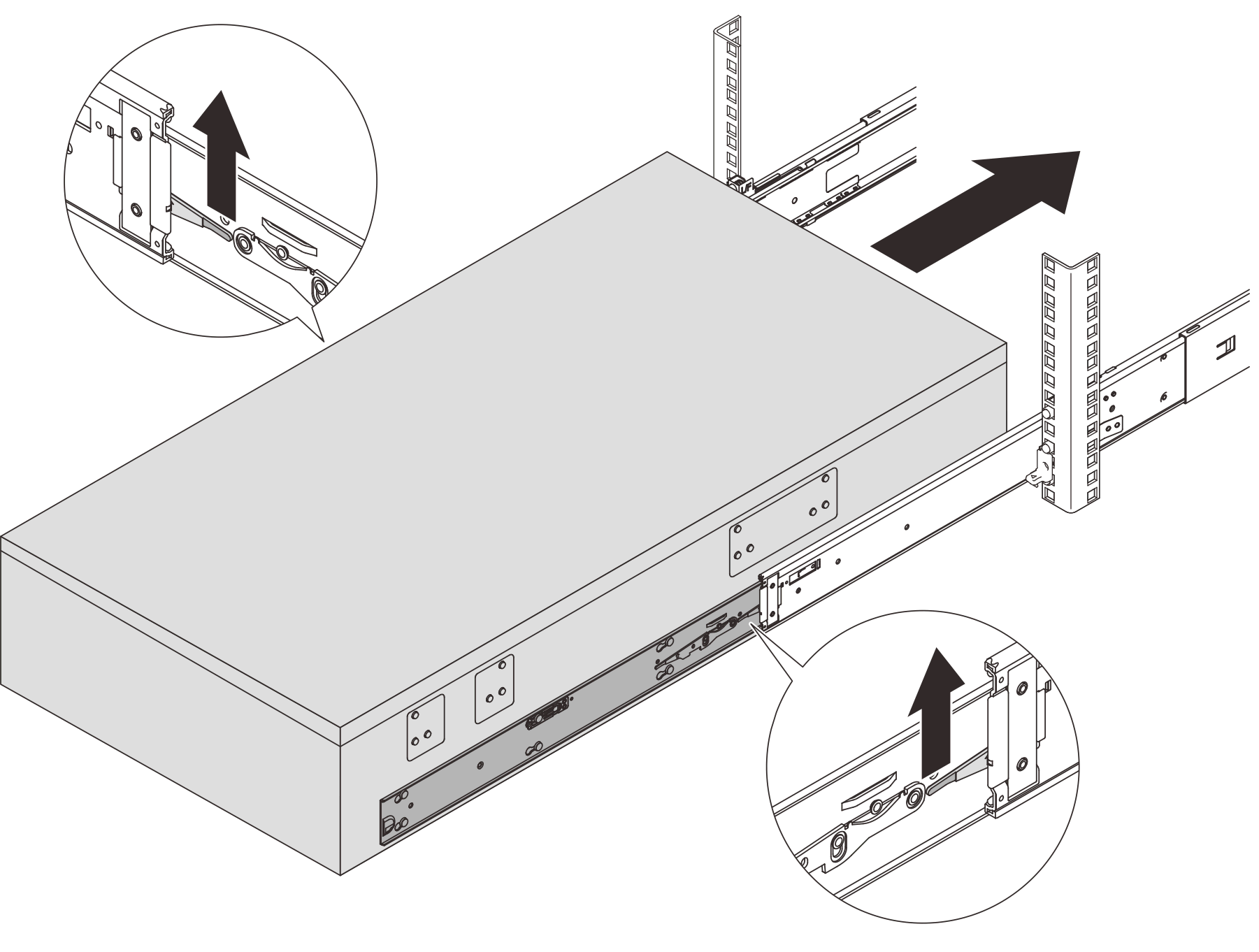

   3. Поднимите защелки, как показано на рисунке, чтобы задвинуть сервер в стойку до упора.

      Внимание Полностью извлеките и вставьте сервер, чтобы убедиться в правильности работы направляющих.

8. Установите на место все ранее снятые компоненты.

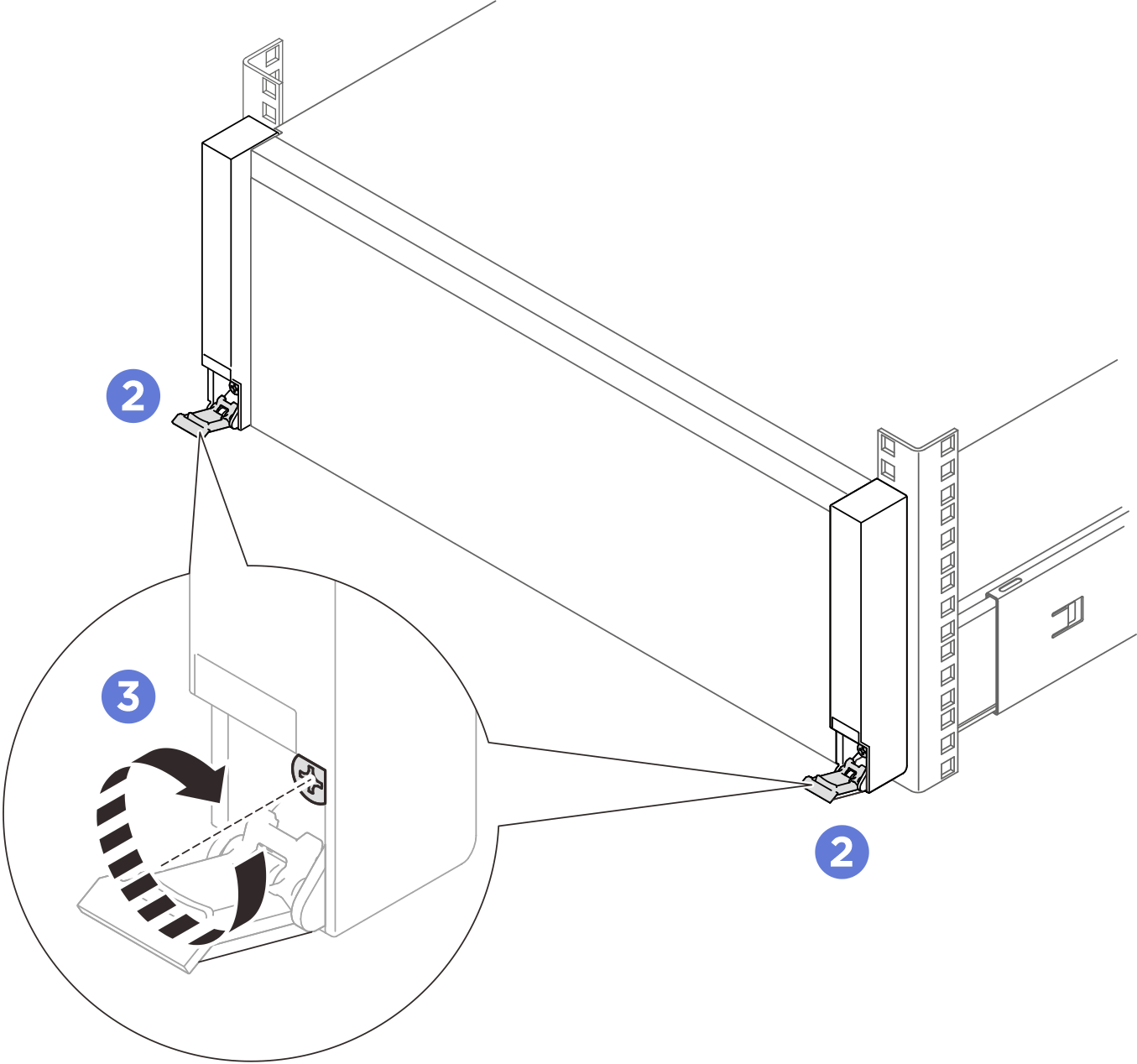

9. (Необязательно) Зафиксируйте сервер в стойке.

   Задняя сторона	Передняя сторона

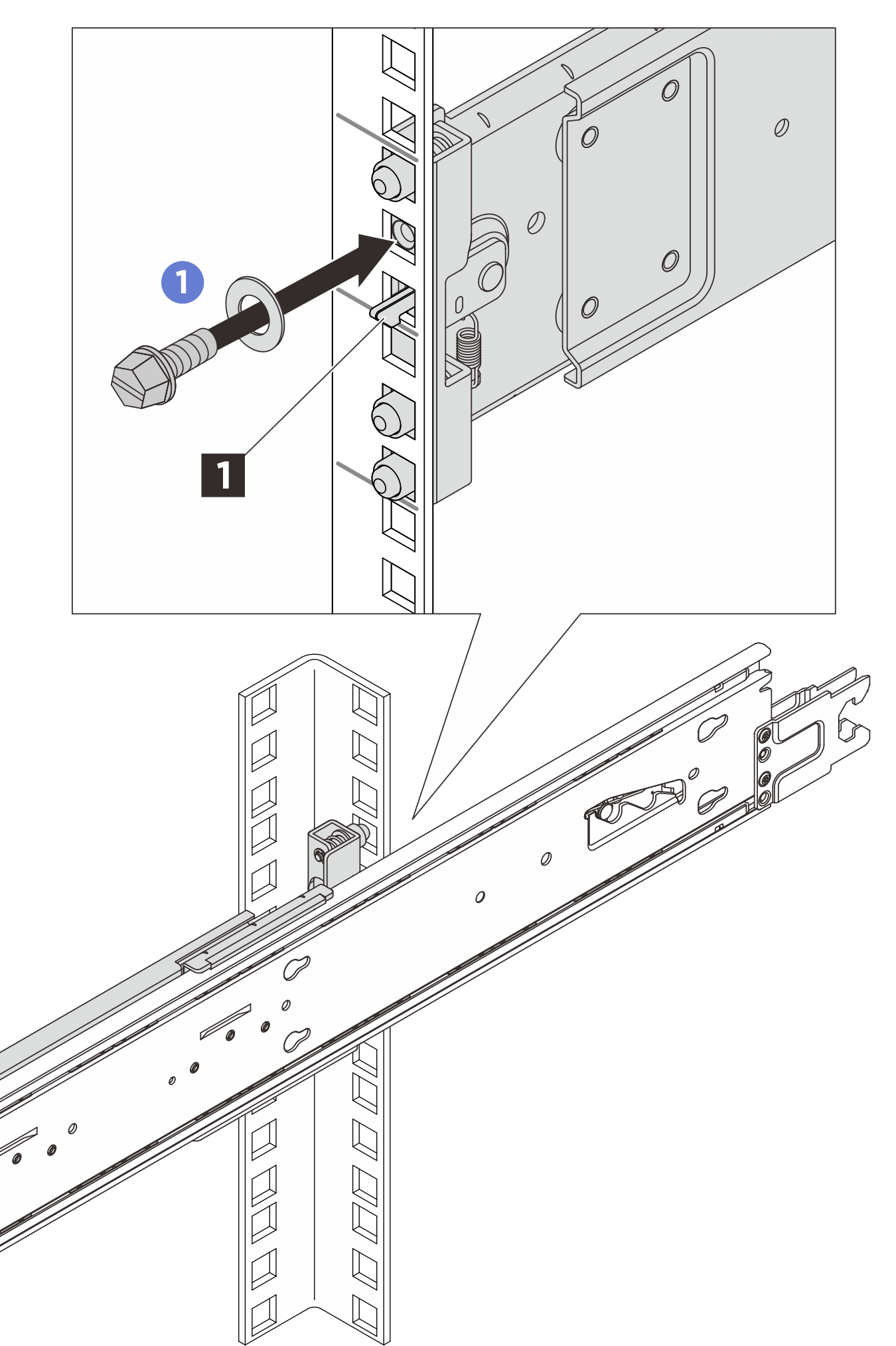

   Прим. Для выполнения следующей инструкции используйте плоскую шлицевую, шестигранную или крестообразную отвертку. Вставьте в отверстие под каждой защелкой 1 винт M5 с шайбой и затяните его. Откройте защелки стойки. Затяните невыпадающие винты крестообразной отверткой.
