將伺服器安裝到機架（E3.S 機槽機箱）

請依照本節中的指示將伺服器安裝到機架。

關於此作業

S037 注意 這個組件或裝置的重量超過 55 公斤（121.2 磅）。這需要經過特別訓練的人員、起重裝置，或兩者兼備，才能安全地抬起此零件或裝置。

注意 抬動時，請遵循安全技術規範操作。

注意 掉落危險。

注意 請勿在裝載於機架的裝置上面放置任何物體，除非裝載於機架上的裝置預定做為擱架使用。

小心

• 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

• 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

• 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

程序

1. 抬起伺服器並將其放置在平坦且穩定的表面上。

   使用起重裝置：（建議） 注意 這個零件或裝置的重量超過 55 公斤（121.2 磅）。這需要經過特別訓練的人員、起重裝置，或兩者兼備，才能安全地抬起此零件或裝置。
   手動抬起：（不建議） 小心 抬起伺服器之前，請卸下所有電源供應器和所有儲存硬碟。
   注意 抬動時，請遵循安全技術規範操作。	注意 掉落危險。
   注意 確保這三個人在抬起伺服器時都有握住抬起點 1。

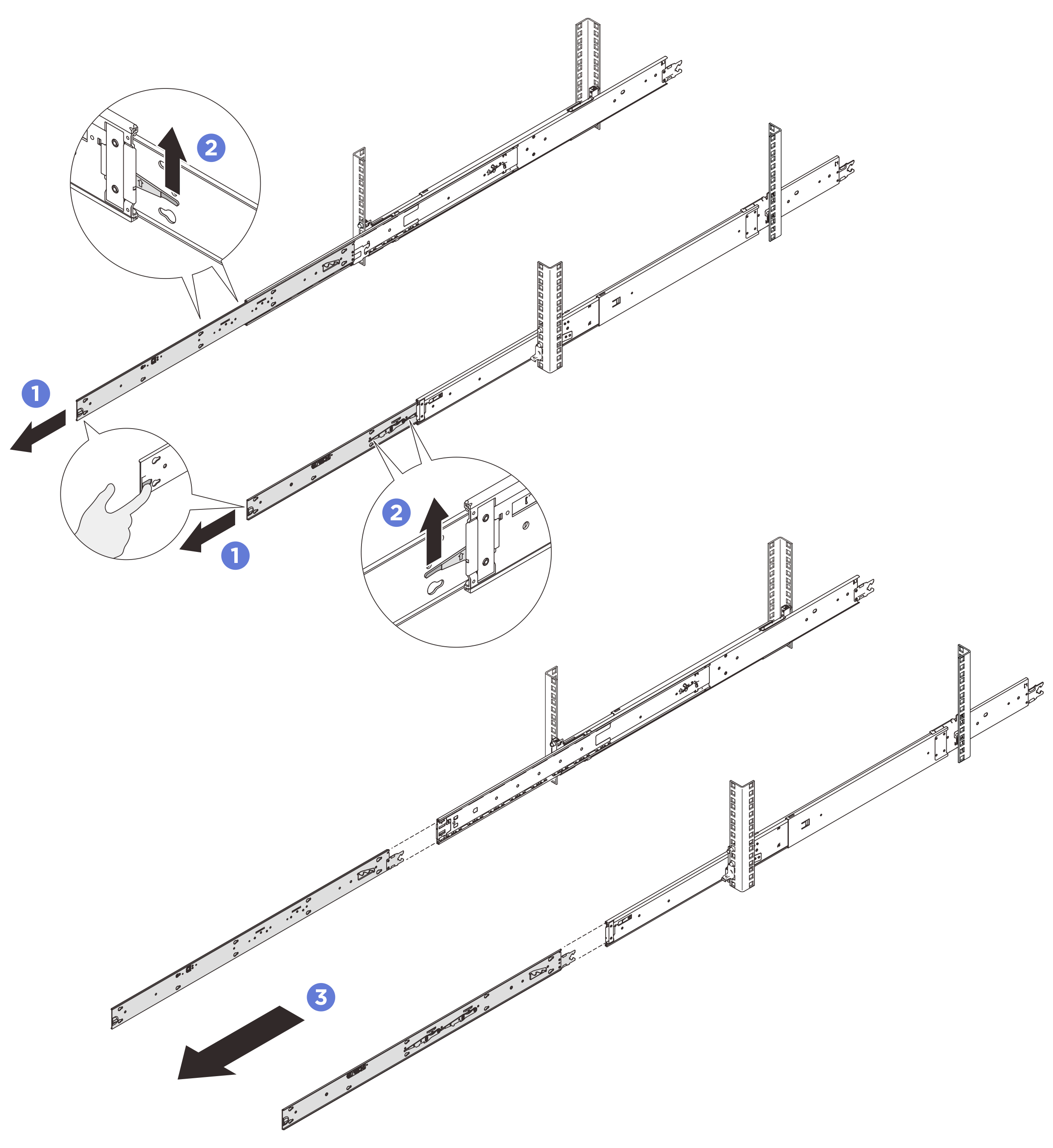

2. 從中間導軌卸下內滑軌。

   將內滑軌完全拉出，直到其停止。 提起鎖閂，然後拉動內滑軌，使其脫離中間導軌。 註 滑軌上有兩對鎖閂。提起兩對鎖閂，繼續將內滑軌滑出。 卸下內滑軌。

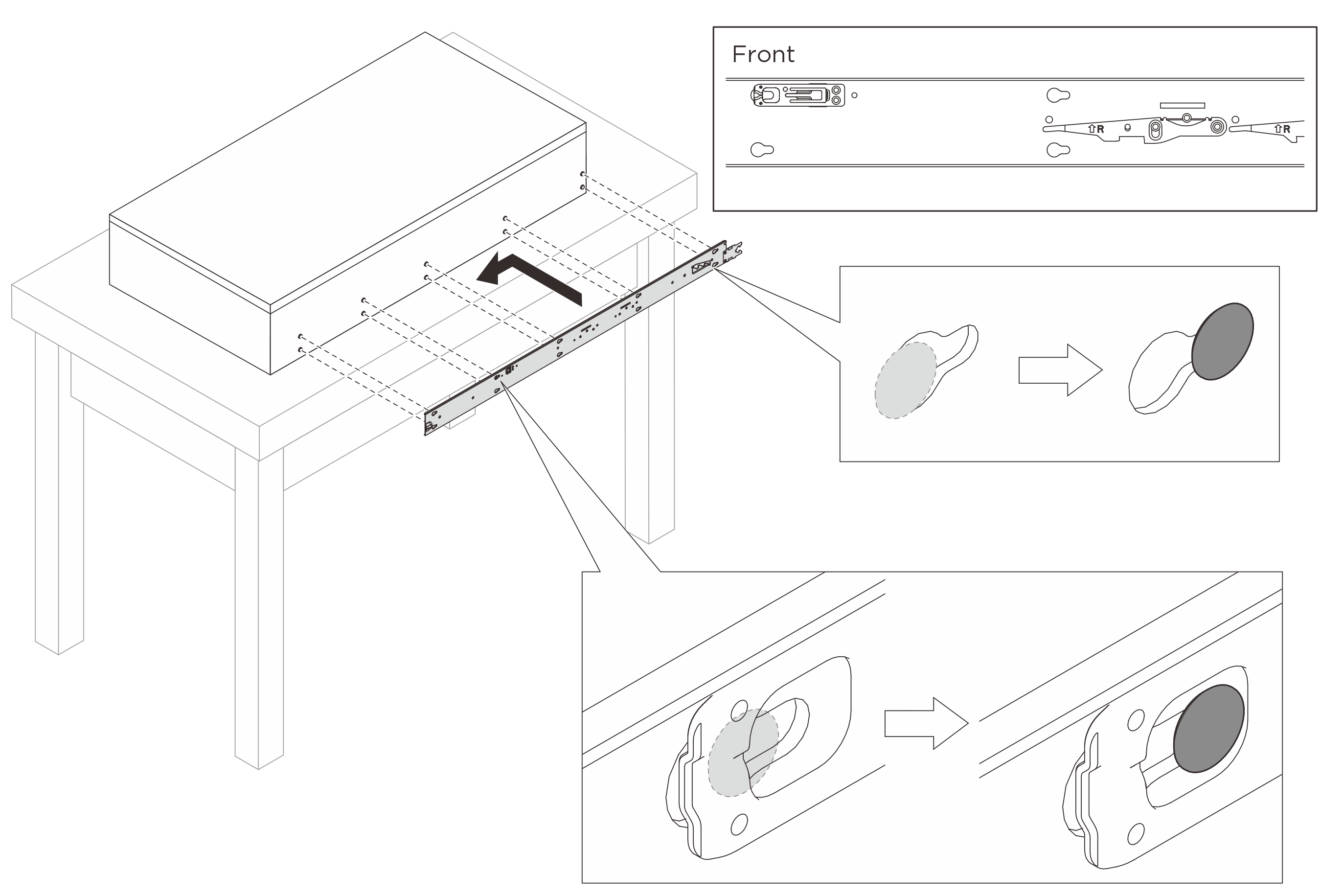

3. 將內滑軌上的插槽對齊伺服器側面的 T 形插腳；然後，向前滑動內滑軌，直到 T 形插腳與內滑軌鎖入定位。確定所有 T 型插腳都與內滑軌嚙合。
   小心

   • 有兩個內滑軌：左滑軌（標示為 L）和右滑軌（標示為 R）。確保每個滑軌都安裝在伺服器的對應側。

   • 將內滑軌組裝到伺服器時，請確定戳記「Front」一定要朝向正面。

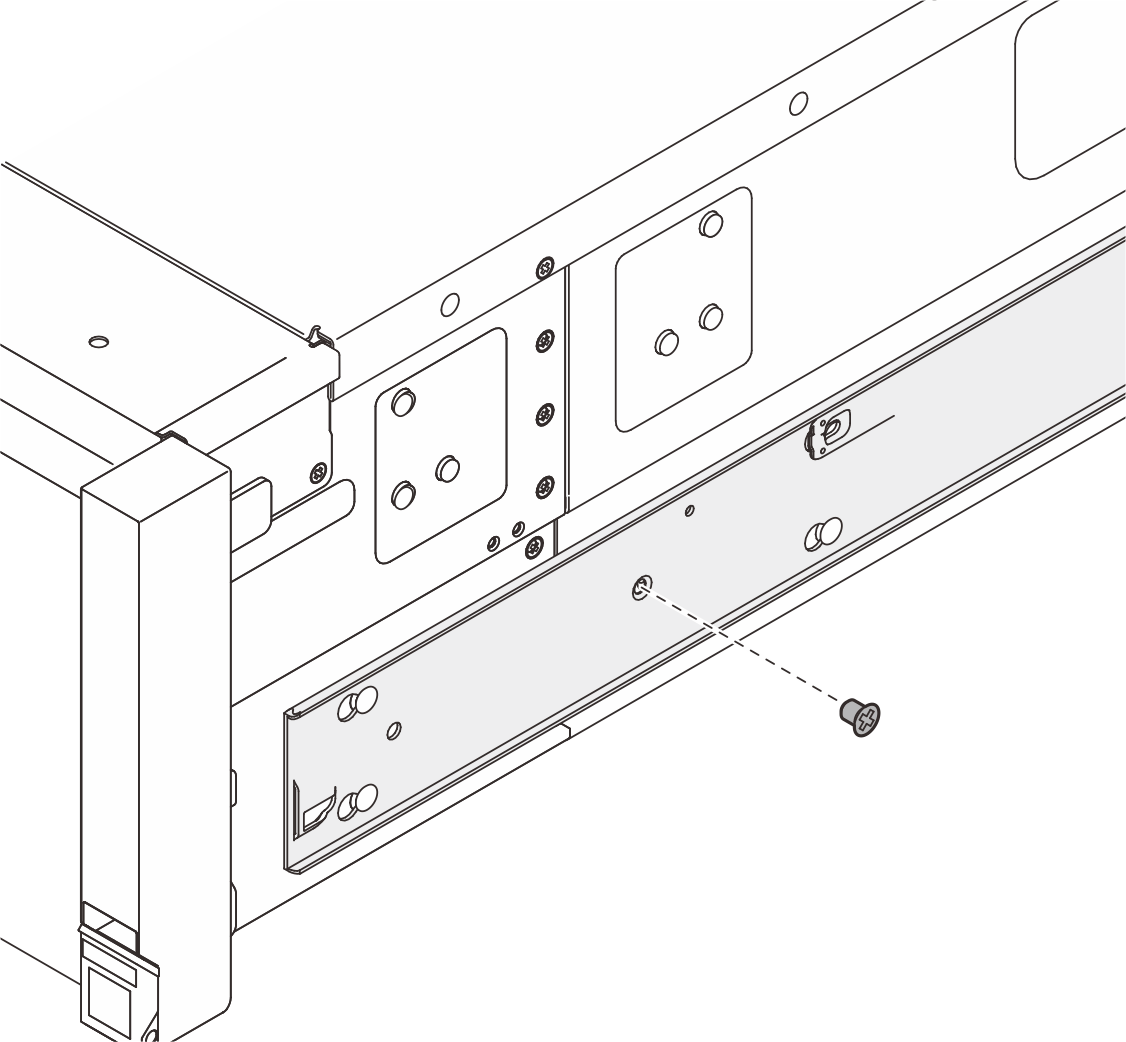

4. 如圖所示，插入並鎖緊 M4 螺絲以固定內滑軌。



5. 對其他滑軌重複前兩個步驟。

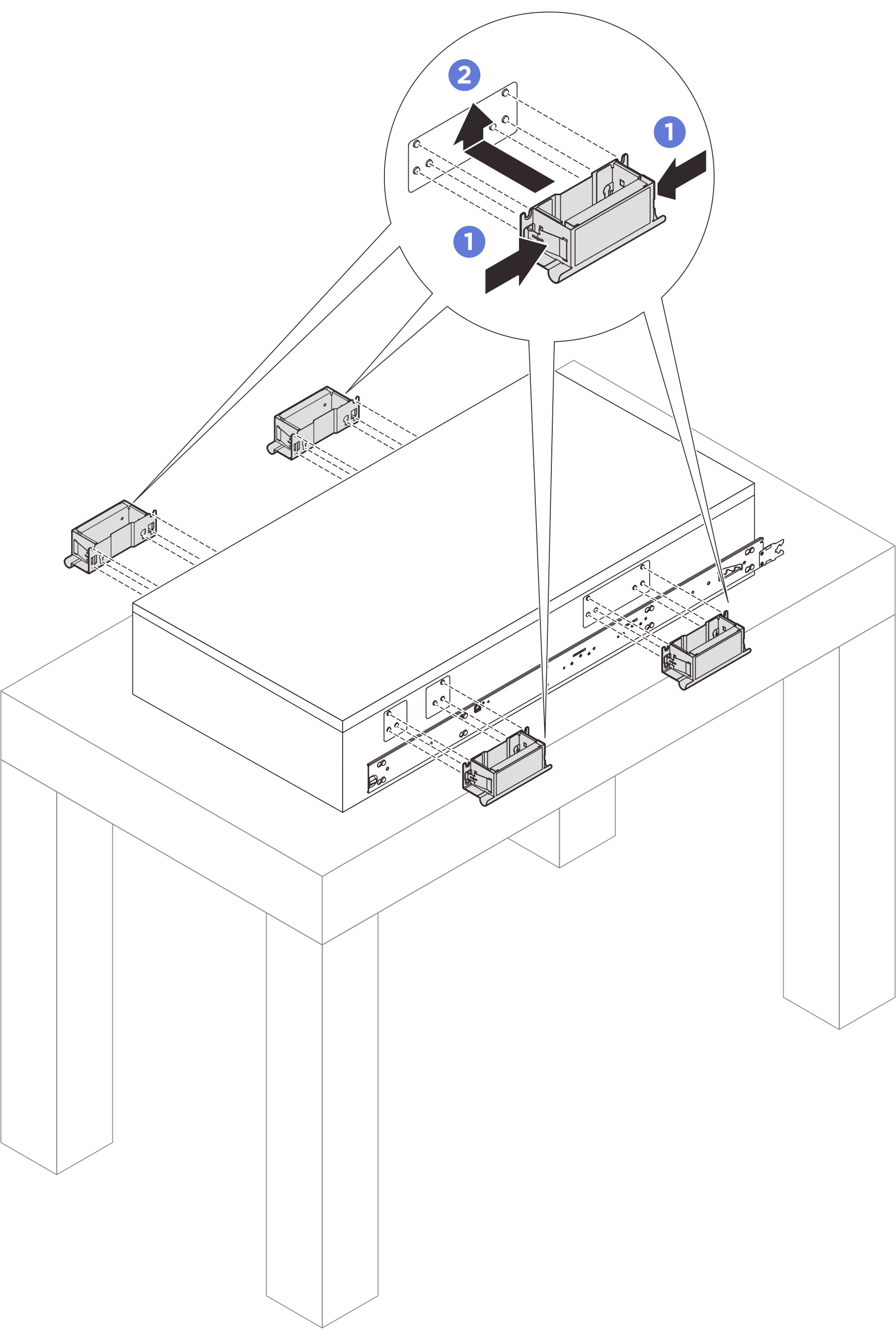

6. 如果您需要手動抬起伺服器，請安裝把手。

   捏住把手側面的兩個耳瓣。 將把手對齊伺服器側面的 6 個支柱；然後，將把手向上滑動以固定到機箱上。 註 確保所有 6 個支柱都已固定。 總共有 4 個把手。在抬起伺服器之前，請確保將它們全部正確安裝。

7. 將伺服器安裝到機架。

   小心 手動移動伺服器時，請始終握住伺服器的抬起點或把手。

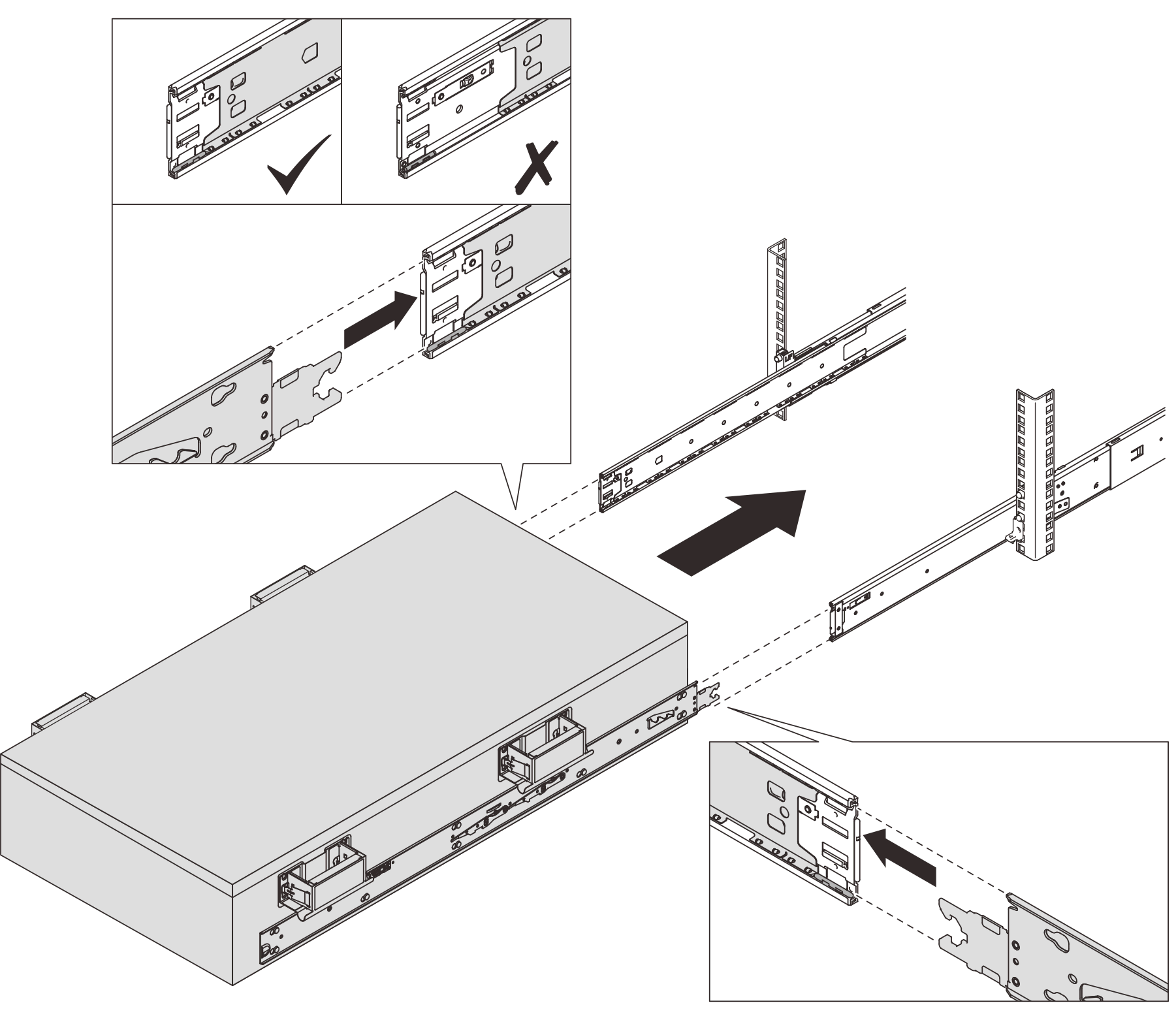

   1. 將內滑軌的兩個後端對齊中間滑軌的開口，並確保兩對滑軌正確配合。然後，小心地將伺服器滑入機架，直到滑軌停止。
      小心

      將內滑軌插入中間導軌之前，請確保中間導軌兩側的滾珠固定器已達到最外側位置。

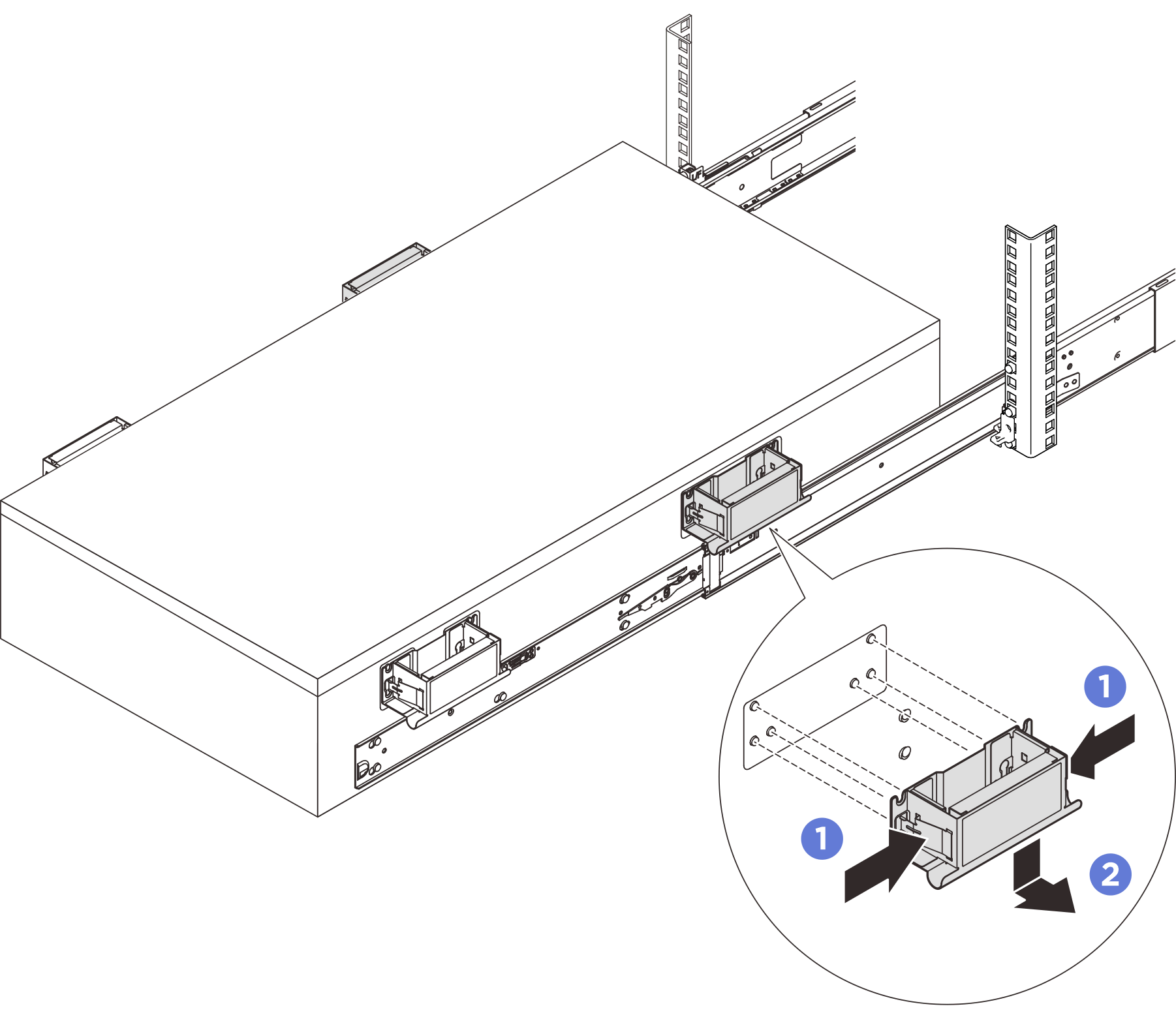

   2. 卸下兩側的前後把手（如果已安裝）。

      捏住把手側面的兩個耳瓣。 向下滑動把手，將其從伺服器卸下。 註 在繼續滑入之前，請確定卸下所有把手。

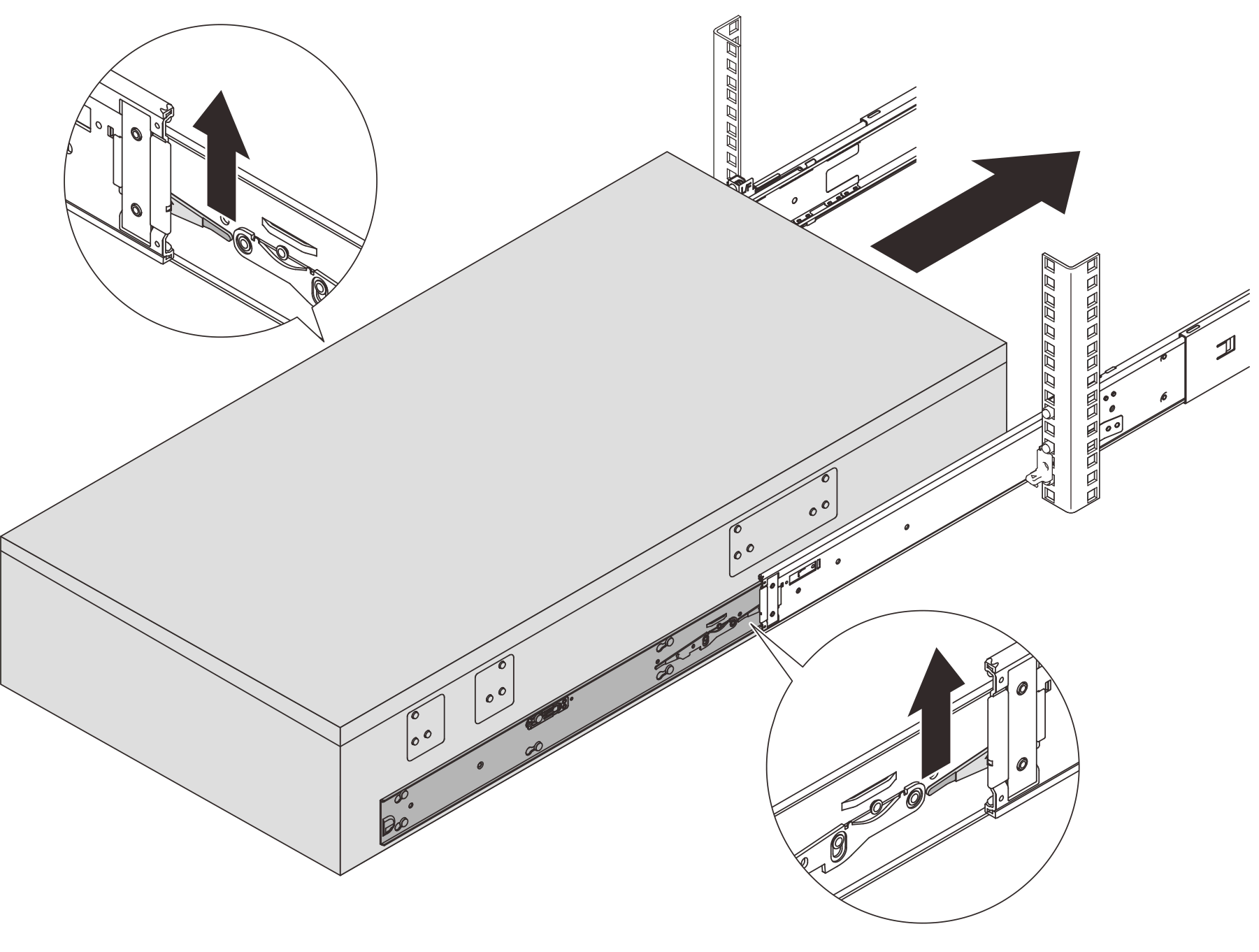

   3. 如圖所示，提起鎖閂，將伺服器滑入機架，直到卡入定位為止。

      小心 將伺服器完全滑出並完全滑回，以確保滑軌運作正常。

8. 重新安裝之前卸下的所有元件。
9. （選用）將伺服器固定到機架。

   後方	正面

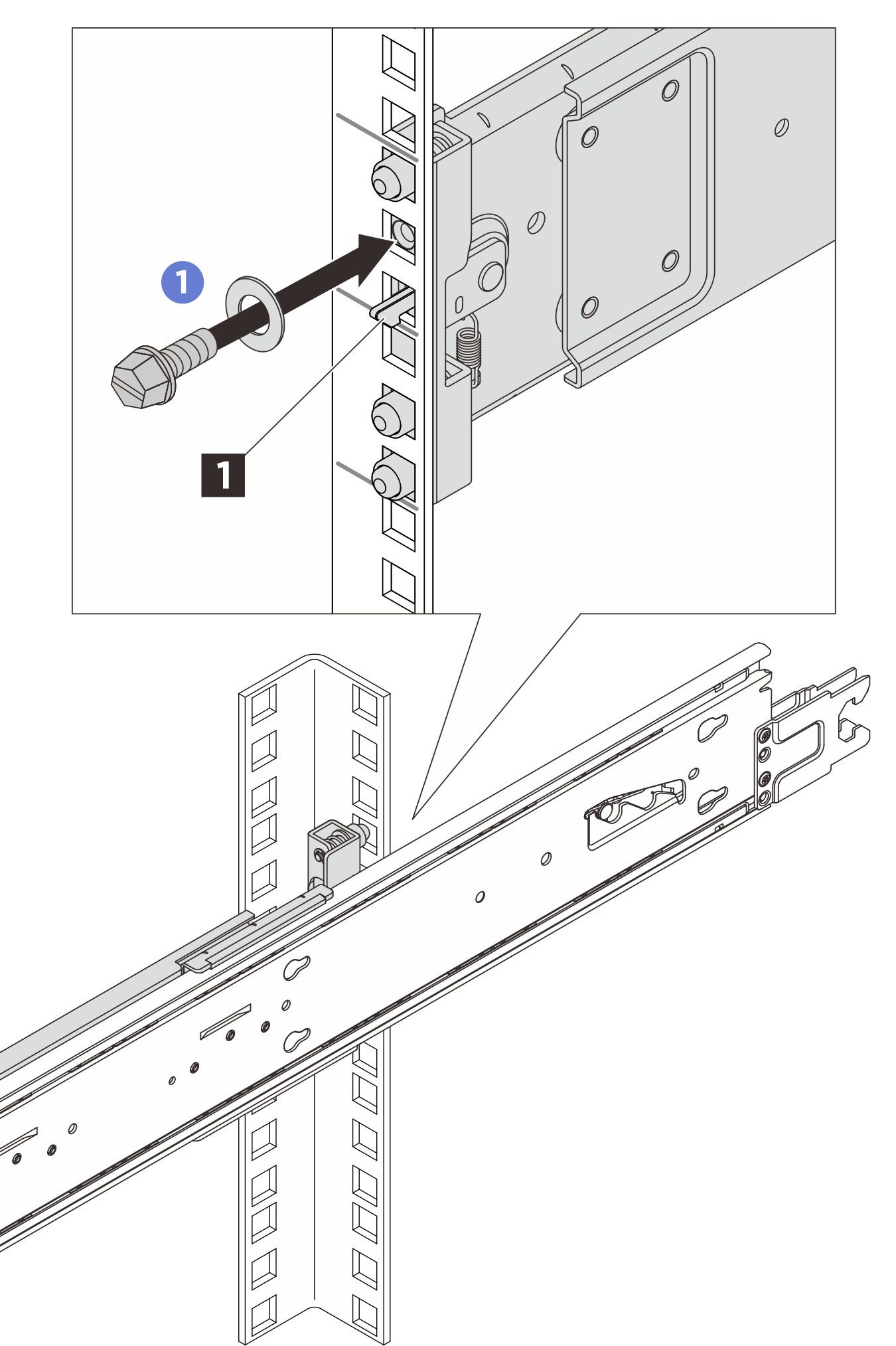

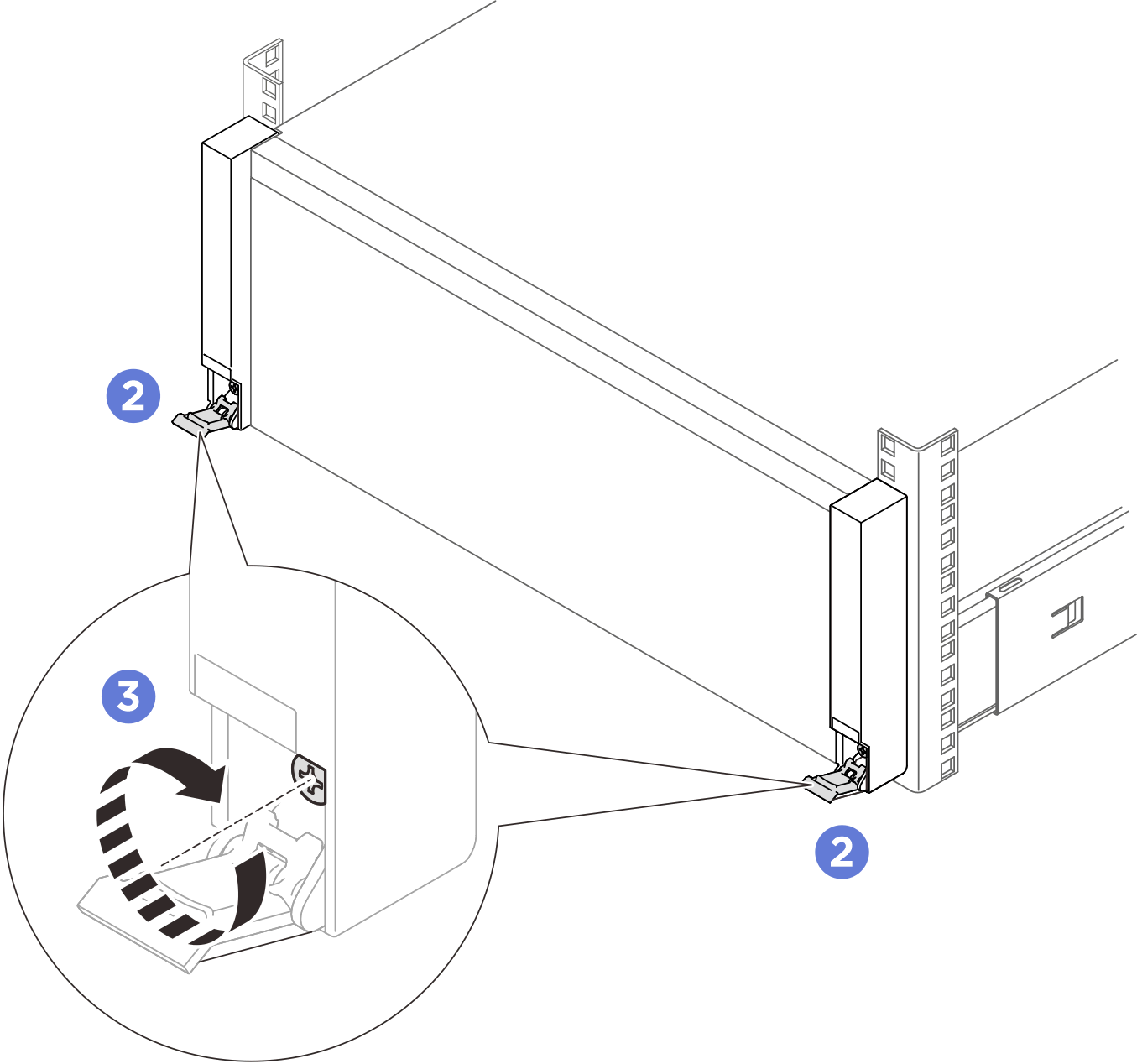

   註 在以下說明中使用平頭、內六角套筒或十字螺絲起子。 將 M5 螺絲和墊圈插入每個連結鉤 1 下方的孔中，然後鎖緊。 打開機架鬆開閂鎖。 用十字螺絲起子順時針鎖緊緊固螺絲。
