Instalación del servidor en el bastidor (chasis de bahía E3.S)

Siga las instrucciones que aparecen en esta sección para instalar el servidor en el bastidor.

Acerca de esta tarea

S037 PRECAUCIÓN El peso de esta pieza o unidad es de más de 55 kg (121,2 lb). Se necesitan personas especialmente capacitadas, un dispositivo elevador o ambos para levantar de forma segura esta pieza o unidad.

PRECAUCIÓN Utilice métodos seguros cuando lo levante.

PRECAUCIÓN Peligro de caída.

PRECAUCIÓN No coloque ningún objeto encima de un dispositivo montado en bastidor, a menos que dicho dispositivo sea para utilizar como estante.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.

• Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

• Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Procedimiento

1. Levante el servidor y colóquelo en una superficie plana y estable.

   Uso de un dispositivo de elevación: (recomendado) PRECAUCIÓN El peso de esta pieza o unidad es de más de 55 kg (121,2 lb). Se necesitan personas especialmente capacitadas, un dispositivo elevador o ambos para levantar de forma segura esta pieza o unidad.
   Elevación manual: (no se recomienda) Atención Antes de levantar el servidor, quitar todas las unidades de fuente de alimentación y todas las unidades de almacenamiento.
   PRECAUCIÓN Utilice métodos seguros cuando lo levante.	PRECAUCIÓN Peligro de caída.

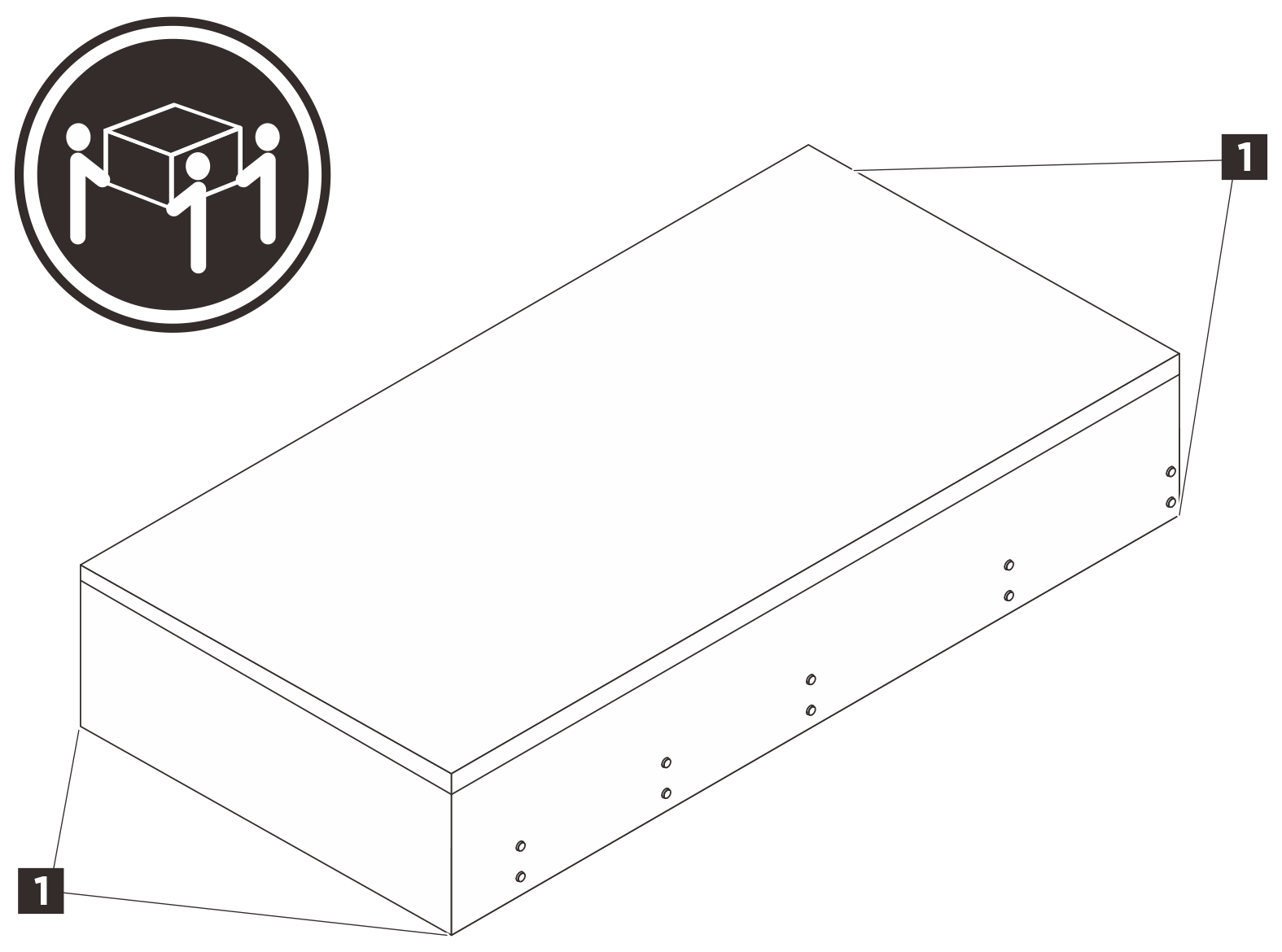

   PRECAUCIÓN Asegúrese de que tres personas levanten el servidor sosteniendo los puntos de elevación 1.

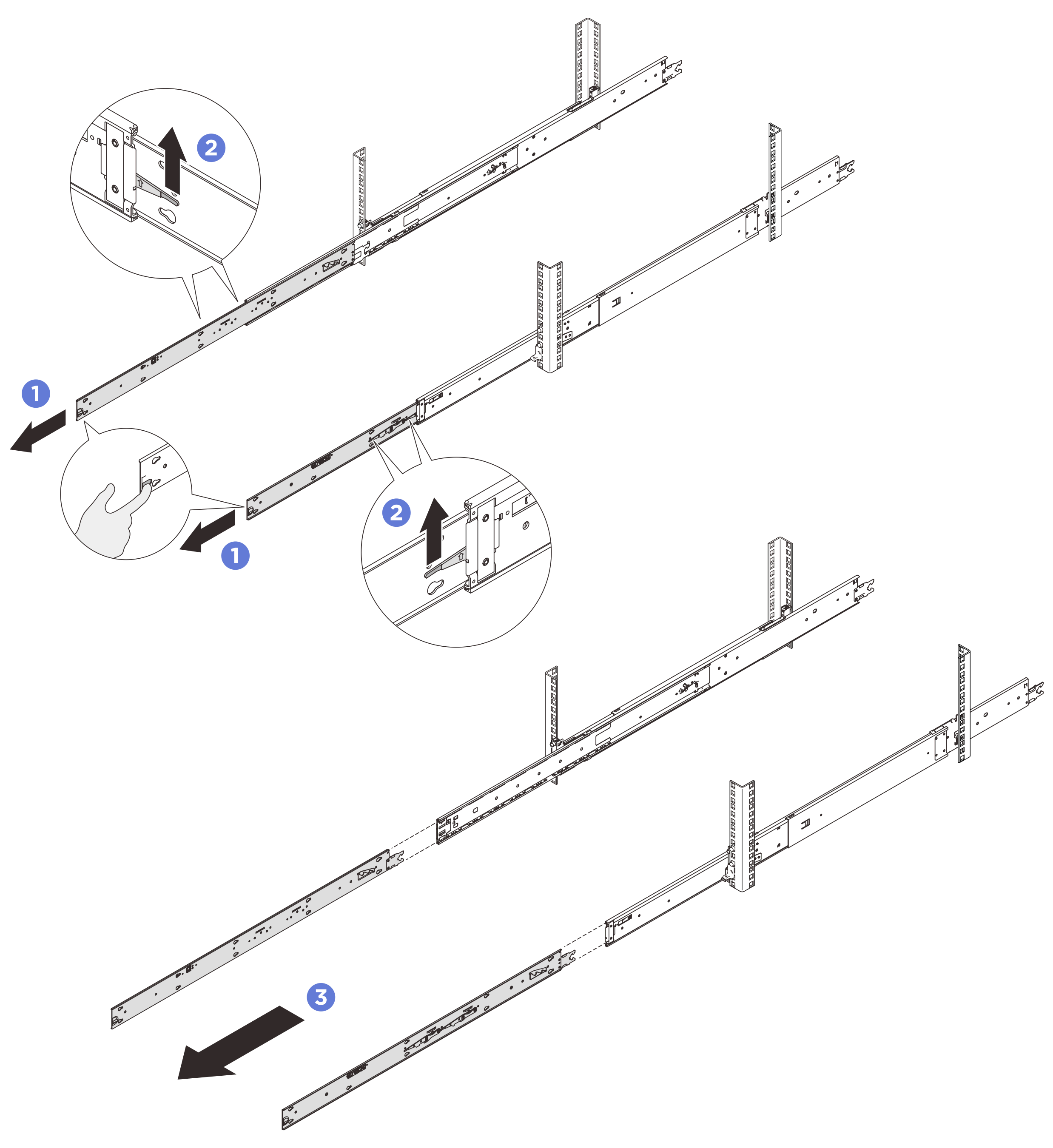

2. Quite los rieles interiores de los rieles intermedios.

   Tire los rieles interiores hasta que salgan completamente o se detengan. Levante los pestillos de bloqueo y tire los rieles internos para desconectarlos de los rieles intermedios. Nota Los rieles tienen dos pares de pestillos de bloqueo. Levante ambos pares de pestillos para seguir deslizando los rieles internos hacia fuera. Quite los rieles internos.

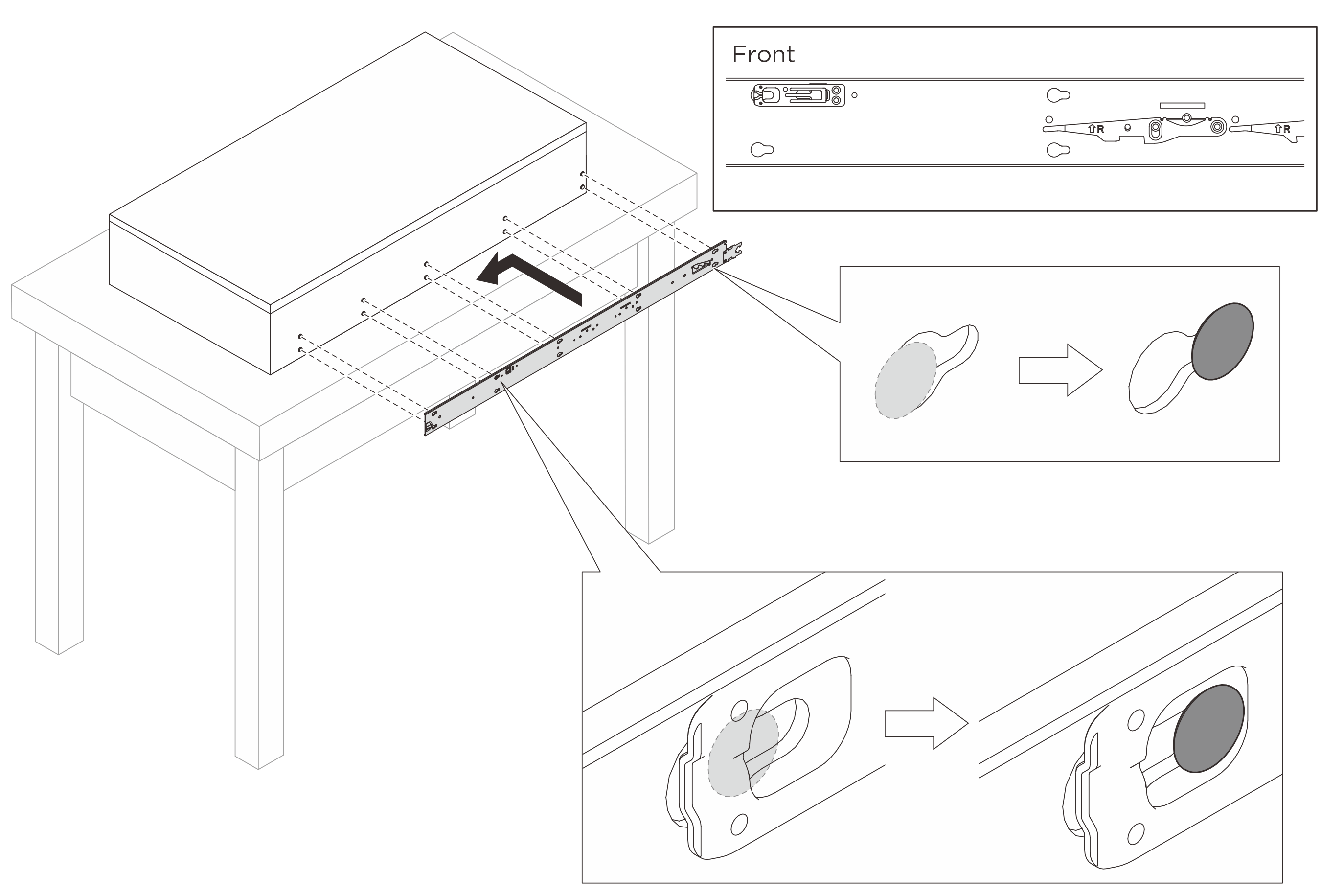

3. Alinee las ranuras del riel interior con los pines en T correspondientes en el lado del servidor; luego, deslice el riel interior hacia delante, hasta que los pines en T se bloqueen en su lugar con el riel interior. Asegúrese de que las patillas T estén enganchadas con el riel interno.
   Atención

   • Hay dos rieles internos, el riel izquierdo (marcado con L) y el riel derecho (marcado con R). Asegúrese de que cada riel esté instalado en el lado correspondiente del servidor.

   • Asegúrese de que la marca “Frontal” siempre mire hacia el frente al montar los rieles internos en el servidor.

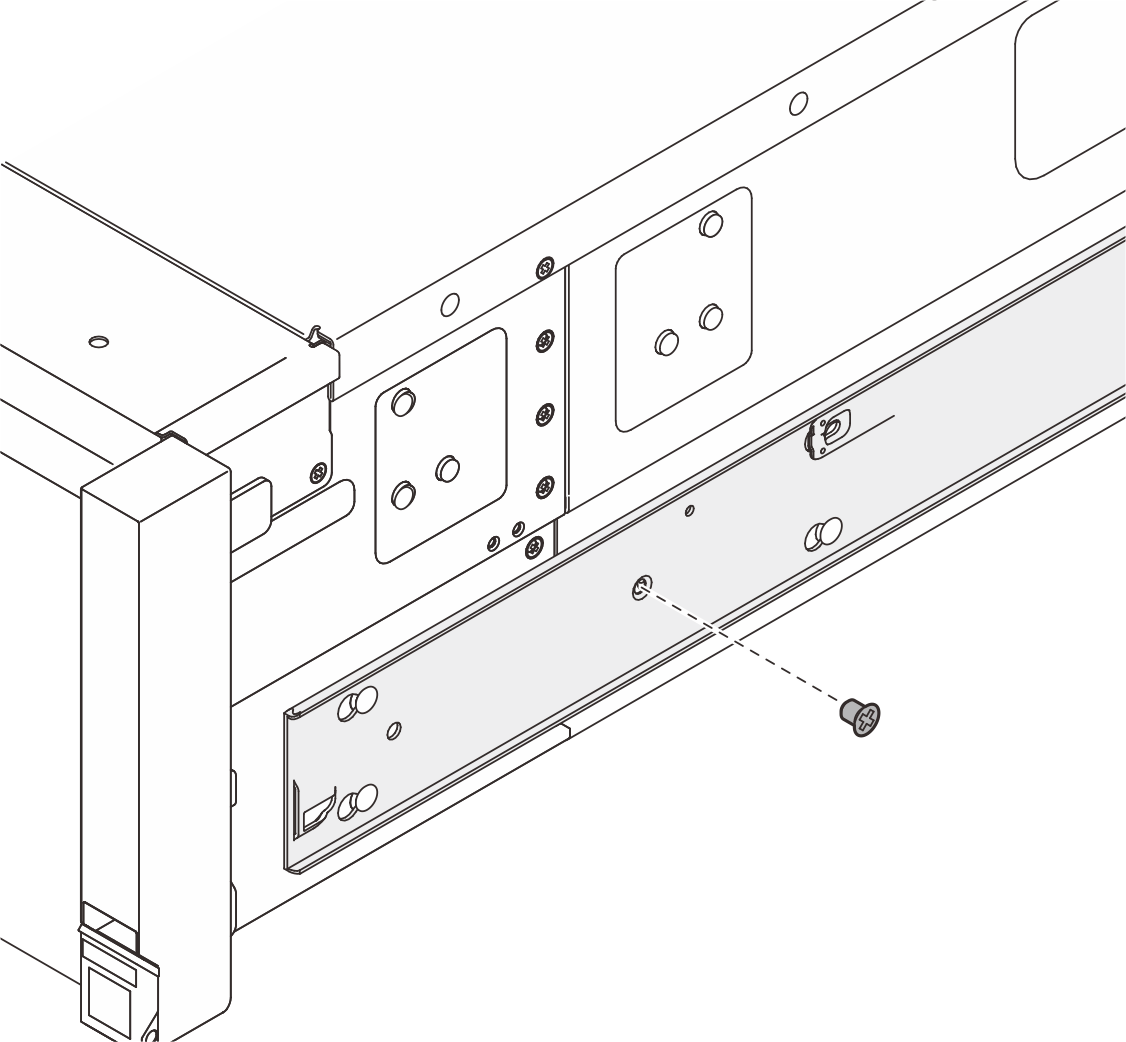

4. Inserte y apriete el tornillo M4 para fijar el riel interior, como se muestra.



5. Repita los dos pasos anteriores en el otro riel.

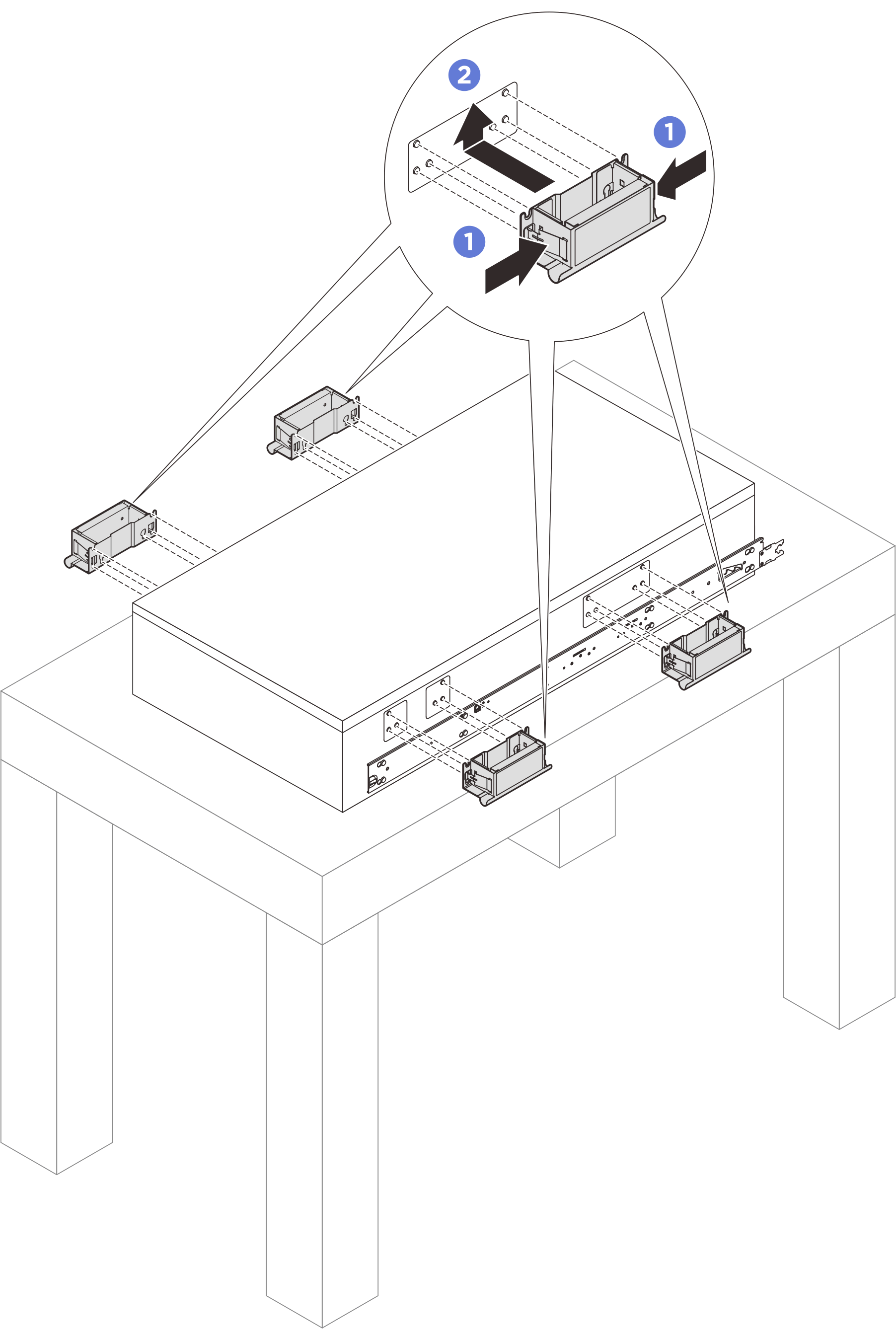

6. Conecte las asas de elevación si necesita levantar el servidor manualmente.

   Presione ambas aletas en el lado de las asas. Alinee las asas con los 6 pernos que se encuentran a los lados del servidor; luego, deslice las asas hacia arriba para fijarlas al chasis. Nota Asegúrese de que los 6 pernos estén fijos. En total hay 4 asas de elevación. Asegúrese instalarlas correctamente antes de levantar el servidor.

7. Instale el servidor en el bastidor.

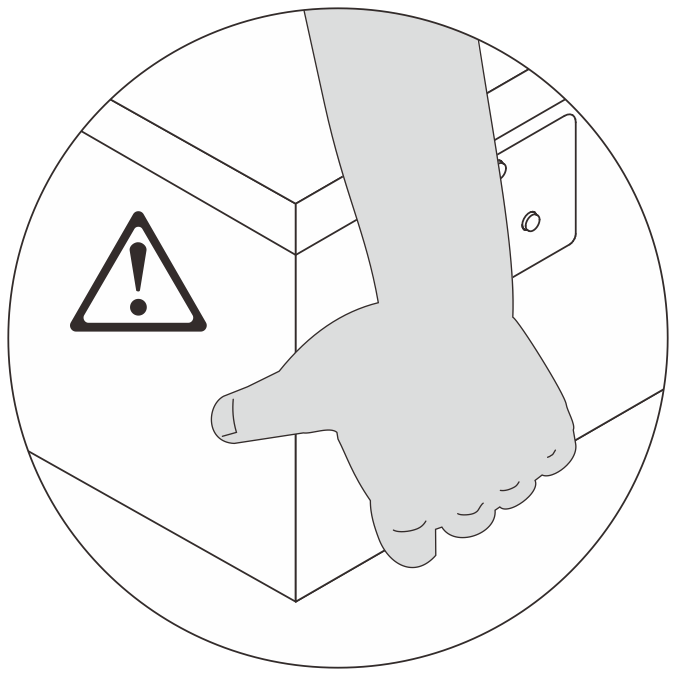

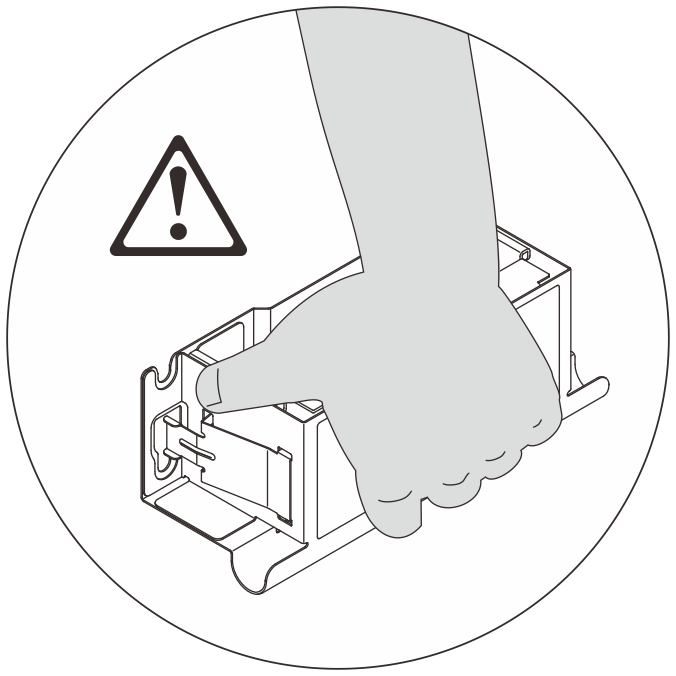

   Atención Al mover el servidor manualmente, sujételo de sus puntos de elevación o de las asas de elevación en todo momento.

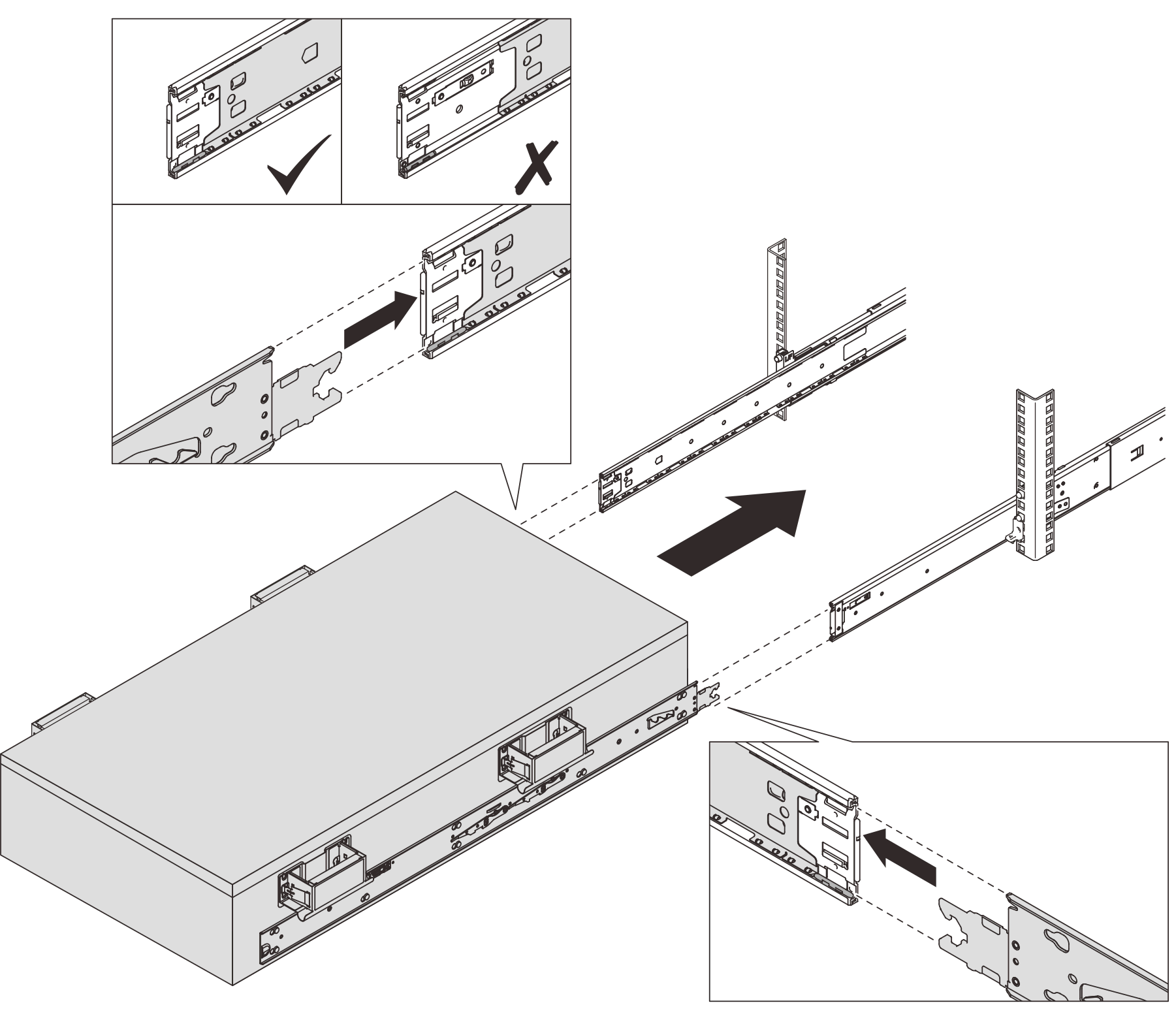

   1. Alinee ambos extremos posteriores de los rieles interiores con las aberturas en los rieles intermedios y asegúrese de que los dos pares de rieles coincidan correctamente. Luego, deslice con cuidado el servidor hacia el bastidor hasta que los rieles se detengan.
      Atención

      Antes de insertar los rieles internos en los rieles intermedios, asegúrese de que los elementos de sujeción de bola a ambos lados de los rieles intermedios alcancen la posición más externa.

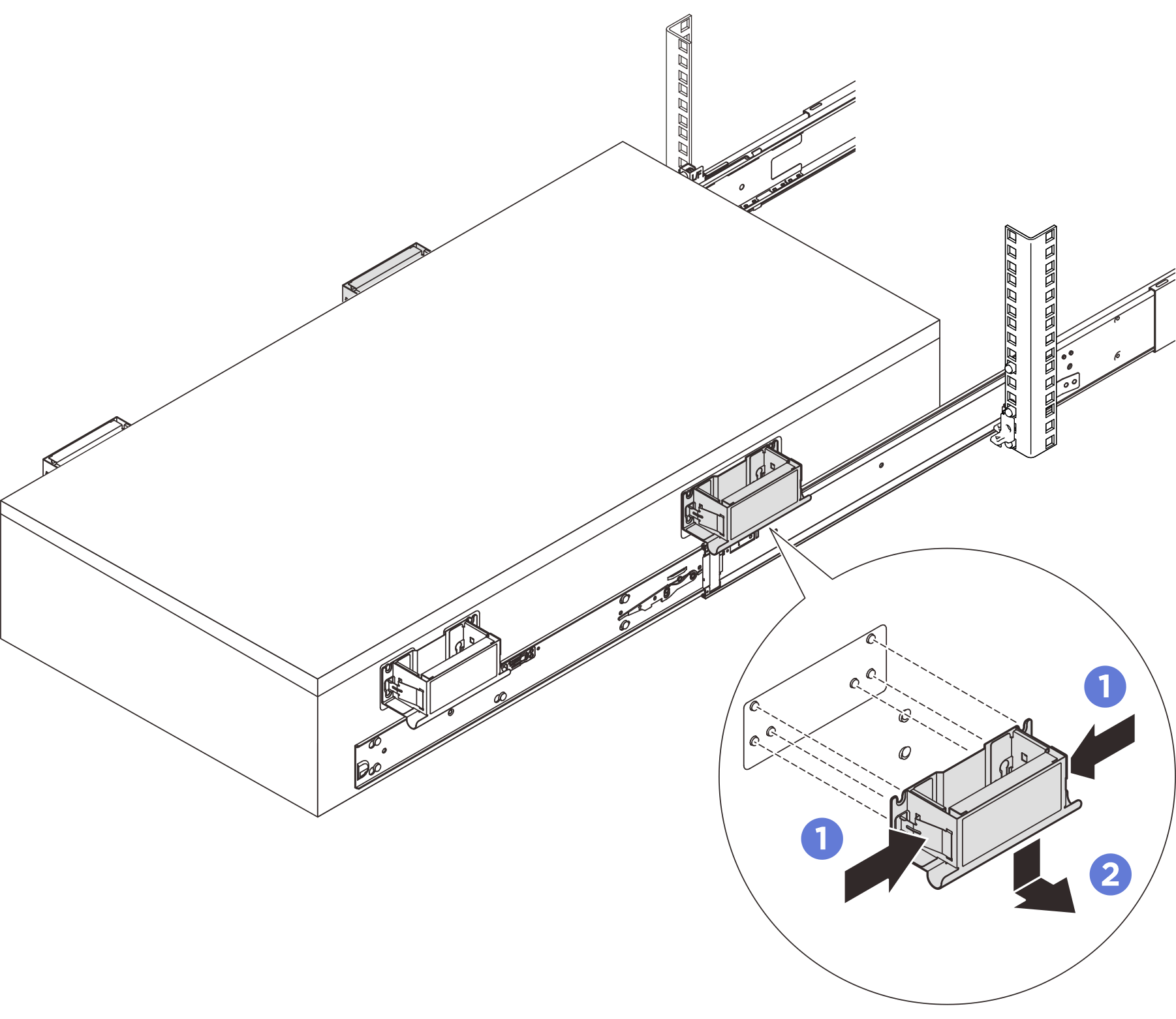

   2. Quite las asas de elevación frontal y posterior en ambos lados si están instaladas.

      Presione ambas aletas en el lado de las asas. Deslice las asas hacia abajo para quitarlas del servidor. Nota Asegúrese de quitar todas las asas de elevación antes de seguir deslizándolas.

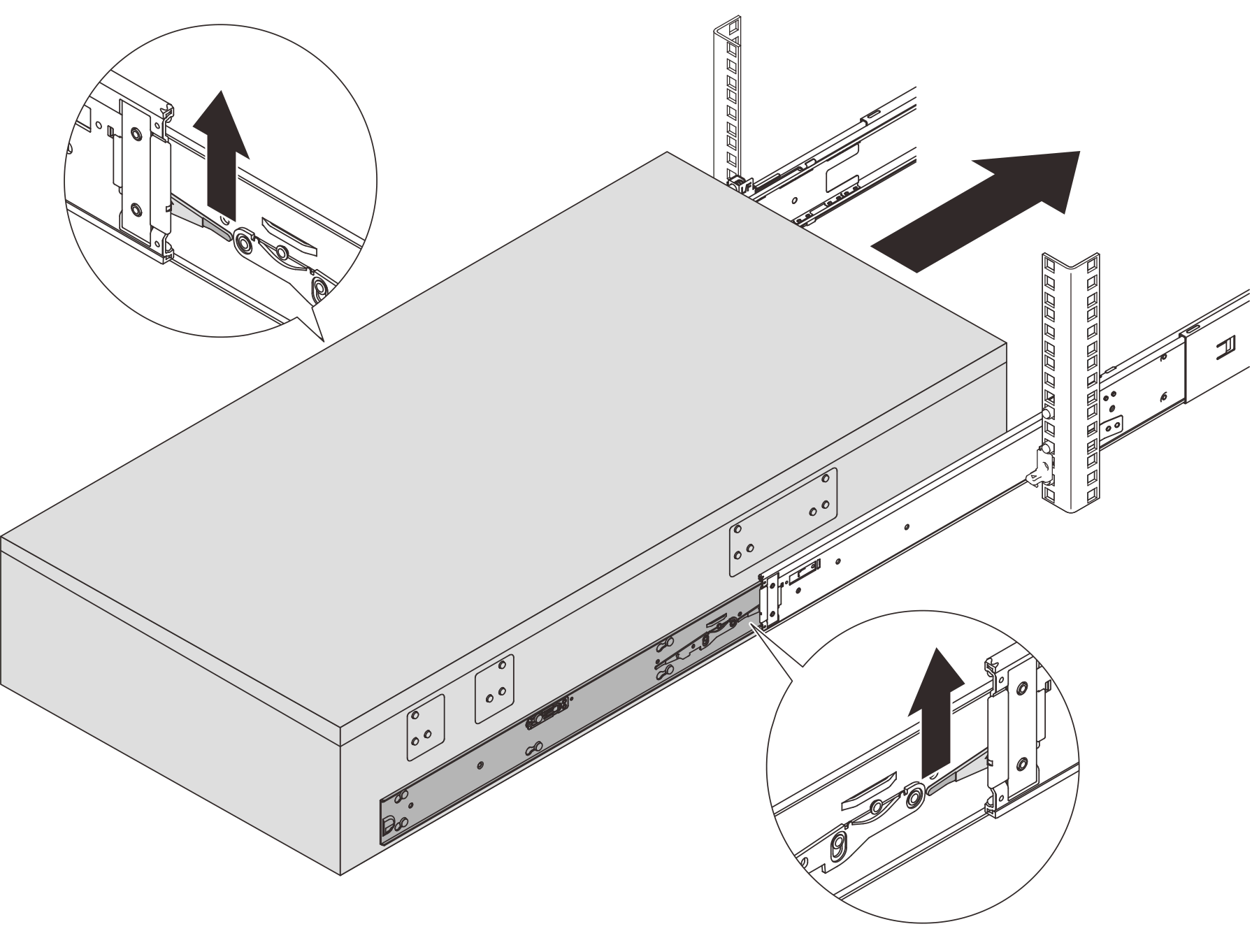

   3. Levante los pestillos de bloqueo tal como se muestra para deslizar el servidor en el bastidor hasta que encaje en su lugar.

      Atención Deslice el servidor completamente hacia afuera y completamente hacia dentro para asegurarse de que los rieles funcionen bien.

8. Vuelva a instalar todos los componentes que se quitaron anteriormente.
9. (Opcional) Fije el servidor al bastidor.

   Vista posterior	Vista frontal

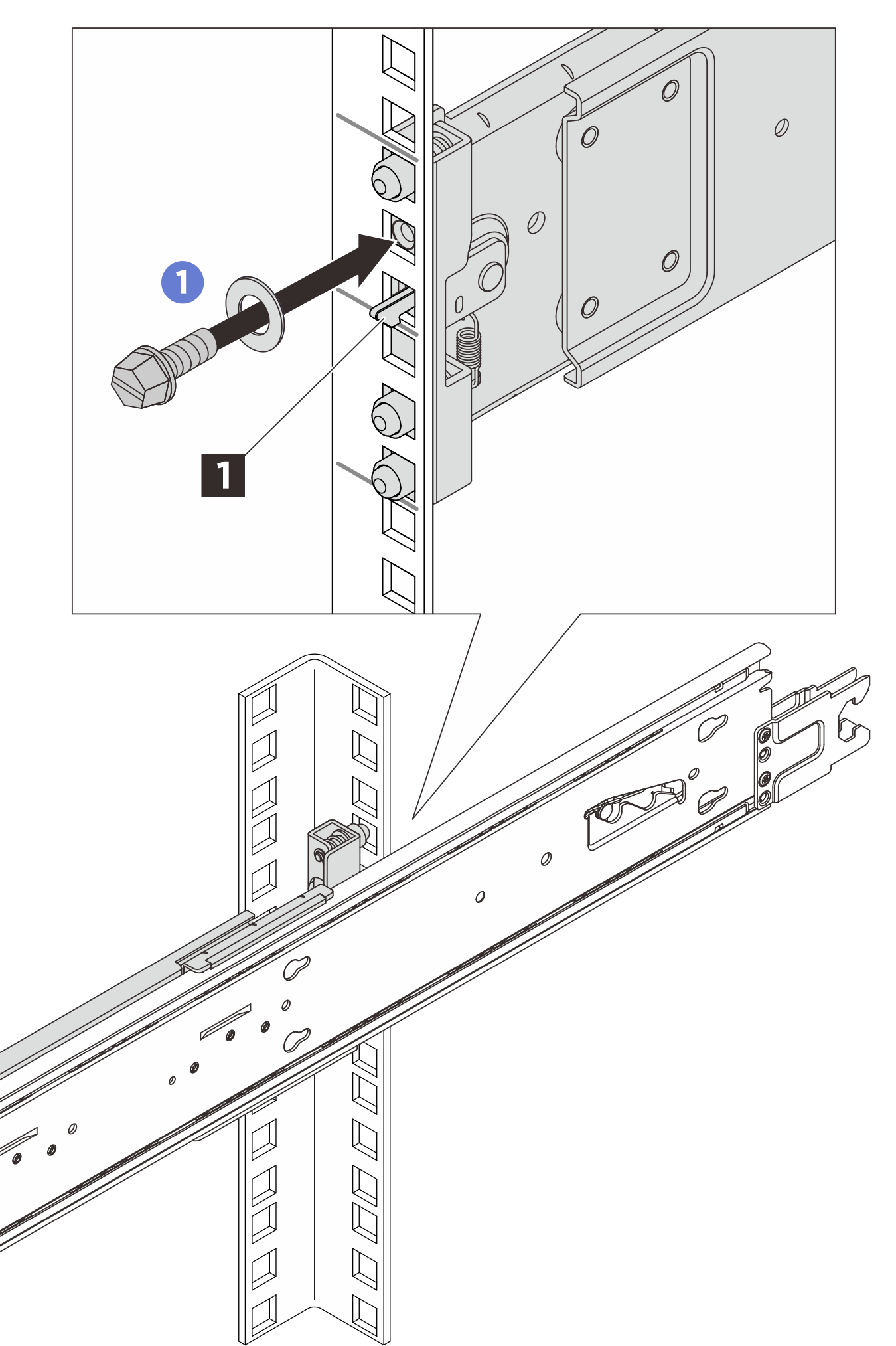

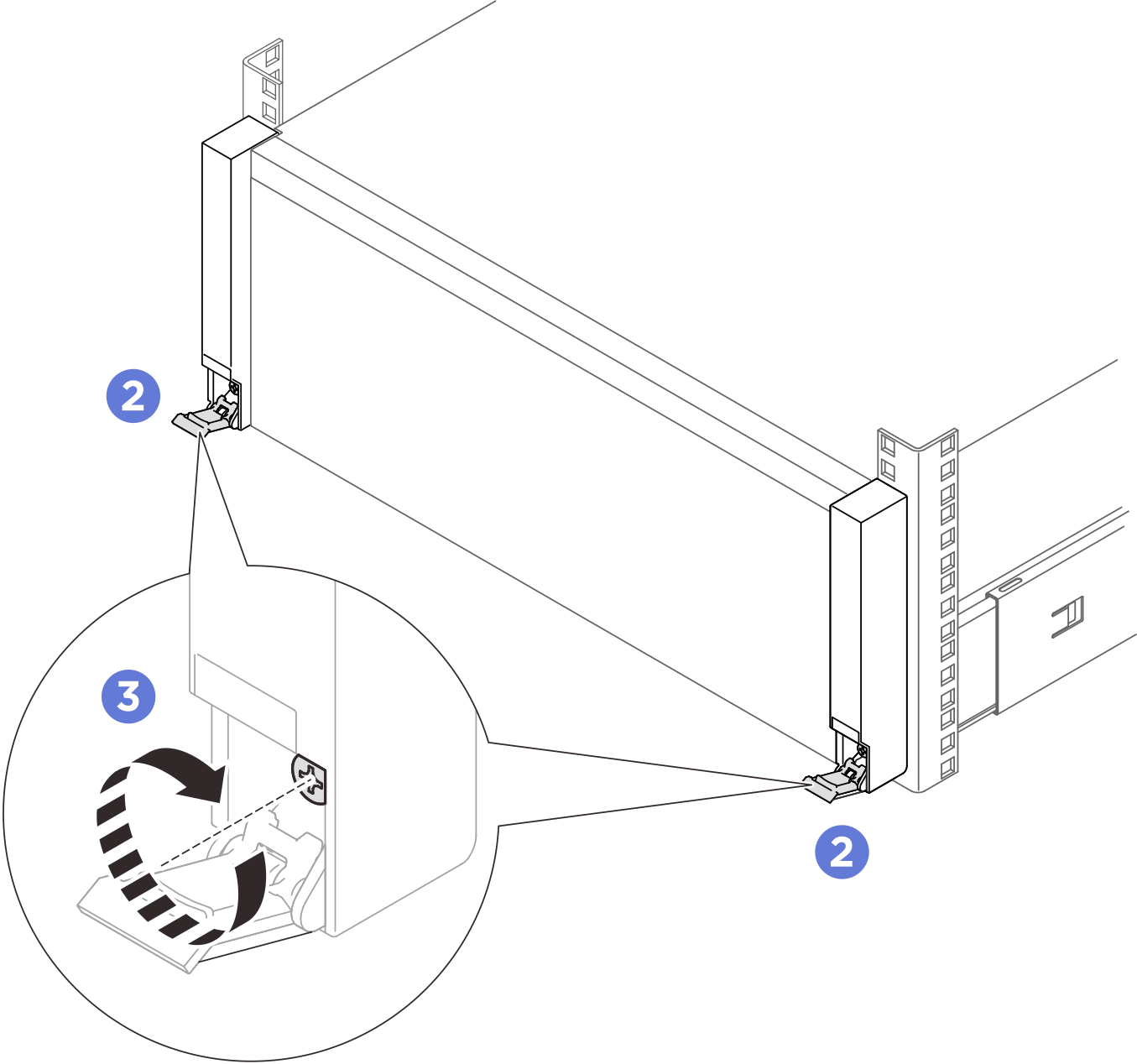

   Nota Use un soquete hexagonal de cabeza plana o un destornillador Phillips para la siguiente instrucción. Inserte y apriete un tornillo M5 junto con una arandela en el orificio que se encuentra bajo cada pestillo de enganche 1. Abra los pestillos de liberación del bastidor. Apriete los tornillos cautivos hacia la derecha con un destornillador Phillips.
