Installation du serveur dans l’armoire (châssis doté d’une baie E3.S)

Suivez les instructions énoncées dans cette section pour installer le serveur dans l'armoire.

À propos de cette tâche

S037 ATTENTION Cette pièce ou cette unité pèse plus de 55 kg (121,2 lb). Ce composant ou cette unité doit être soulevé(e) en toute sécurité par un personnel qualifié et/ou avec un appareil de levage.

ATTENTION Soulevez la machine avec précaution.

ATTENTION Risque de chute.

ATTENTION Ne placez pas d'objet sur la partie supérieure d'un dispositif monté en armoire sauf s'il est conçu pour être utilisé comme étagère.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

• Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

1. Soulevez le serveur et placez-le sur une surface plane et stable.

   Utilisation d’un dispositif de levage : (recommandé) ATTENTION Cette pièce ou cette unité pèse plus de 55 kg (121,2 lb). Ce composant ou cette unité doit être soulevé(e) en toute sécurité par un personnel qualifié et/ou avec un appareil de levage.
   Levage manuel : (non recommandé) Avertissement Avant de soulever le serveur, retirez tous les blocs d’alimentation et toutes les unités de stockage.
   ATTENTION Soulevez la machine avec précaution.	ATTENTION Risque de chute.
   ATTENTION Assurez-vous d’être trois personnes pour soulever le serveur, en saisissant les points de levage 1.

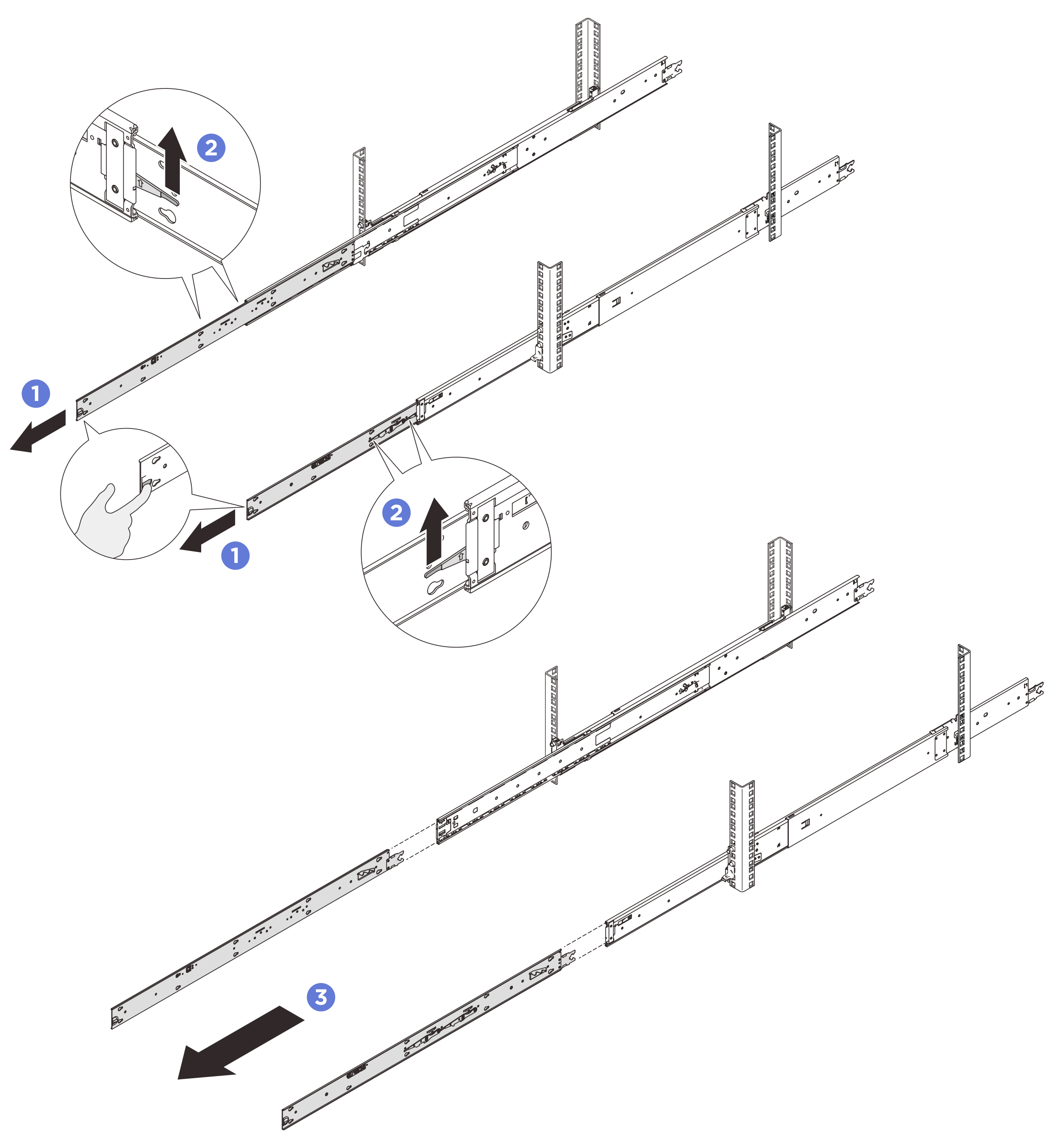

2. Retirez les glissières internes des glissières intermédiaires.

   Tirez les glissières internes pour les sortir jusqu’à la butée. Soulevez les loquets de verrouillage, puis tirez les glissières internes afin de les dégager des glissières intermédiaires. Remarque Deux paires de loquets de verrouillage se trouvent sur les glissières. Soulevez les deux paires de loquets afin de faire coulisser et d’extraire les glissières internes. Retirez les glissières internes.

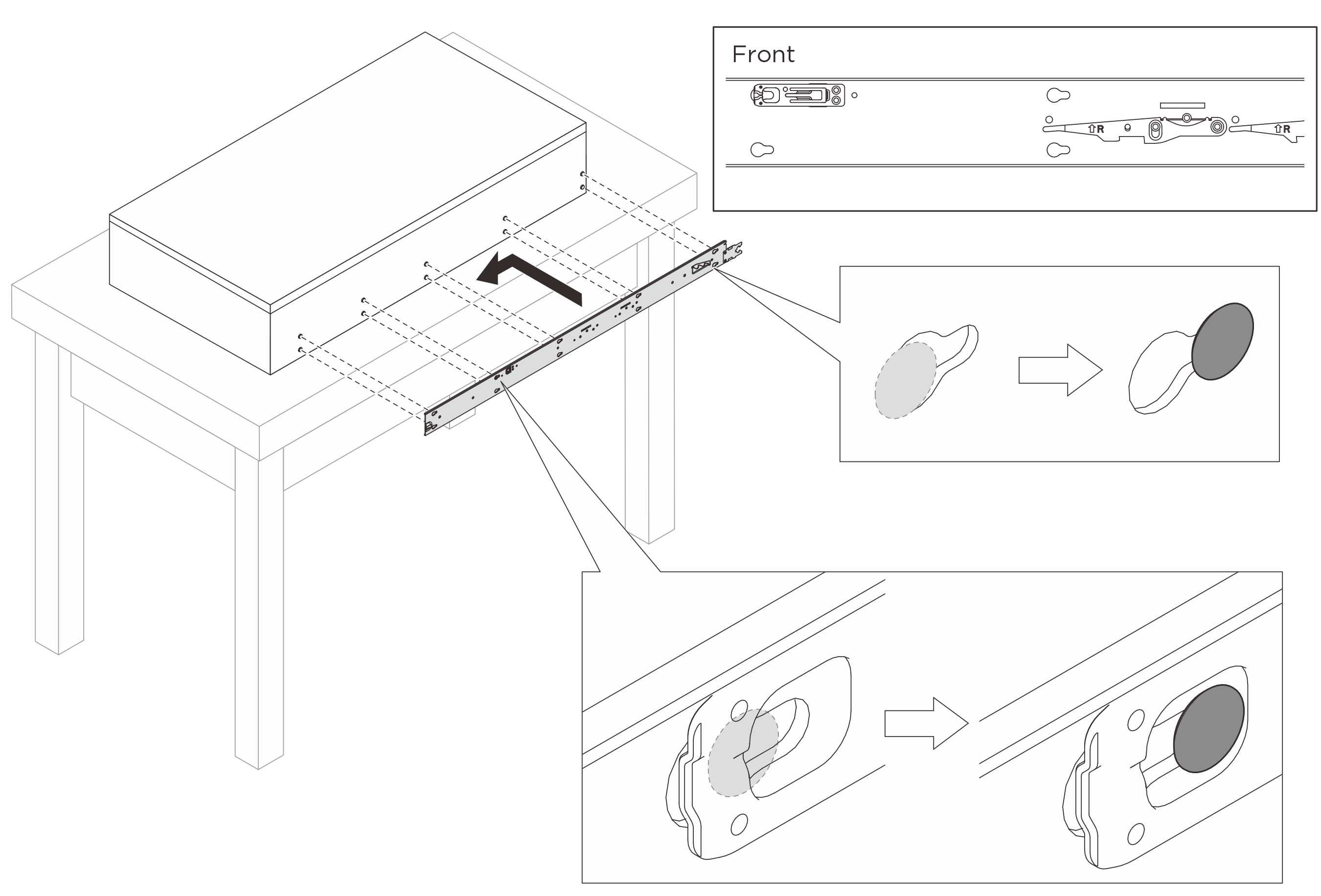

3. Alignez les emplacements de la glissière interne sur les broches en T correspondantes, situées sur le côté du serveur. Ensuite, faites coulisser la glissière interne vers l’avant, jusqu’à ce que les broches en T s’enclenchent dans la glissière interne. Assurez-vous que les broches en T sont engagées dans la glissière interne.
   Avertissement

   • Il y a deux glissières internes ; la glissière gauche (marquée d’un L) et la glissière droite (marquée d’un R). Assurez-vous que chaque glissière est bien installée sur le côté correspondant du serveur.

   • Assurez-vous que la marque « Front » (avant) est toujours orientée vers l’avant lors de l’assemblage des glissières internes au serveur.

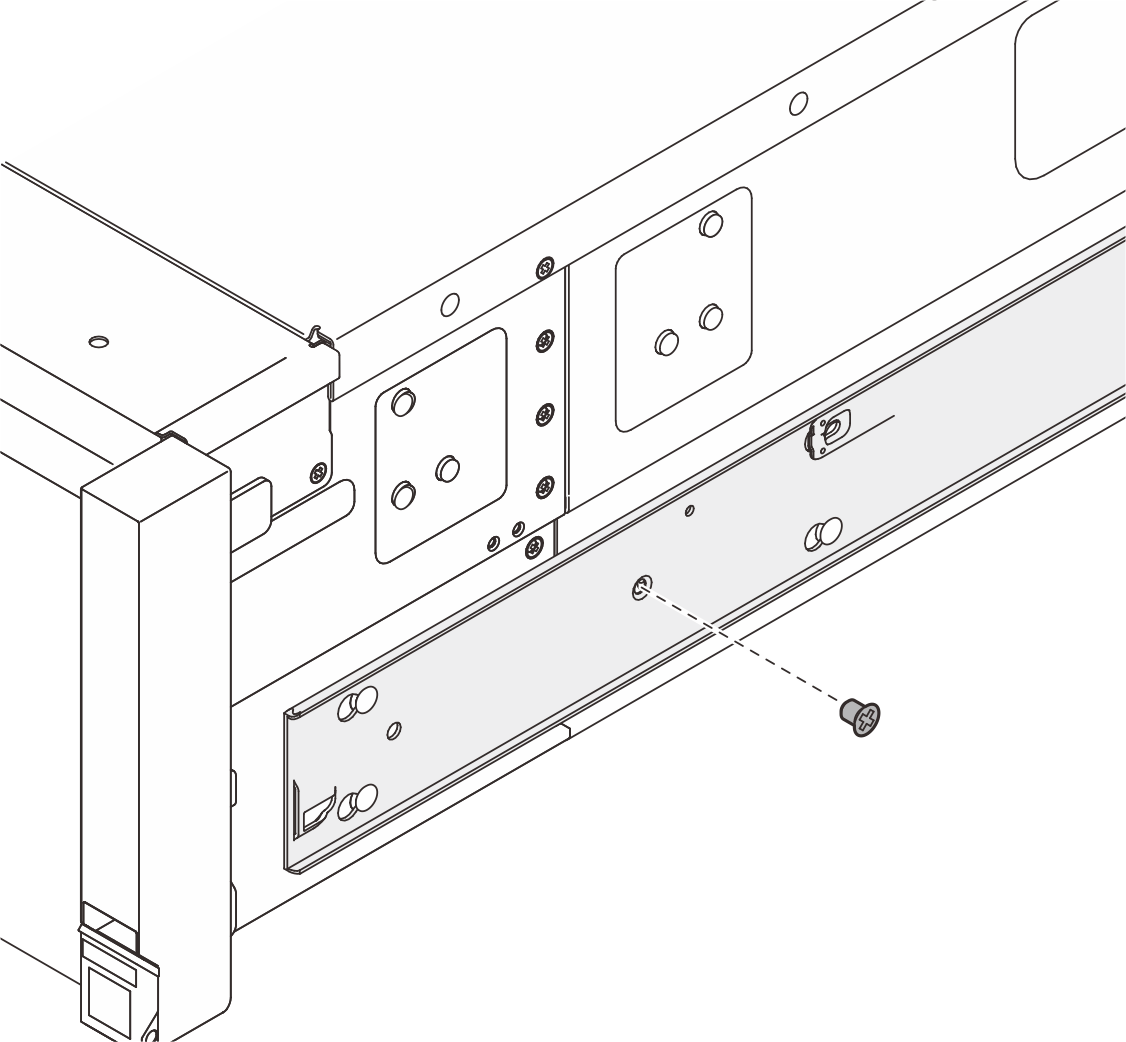

4. Insérez et serrez une vis M4 pour fixer la glissière interne, comme indiqué.



5. Répétez les deux étapes précédentes sur l’autre glissière.

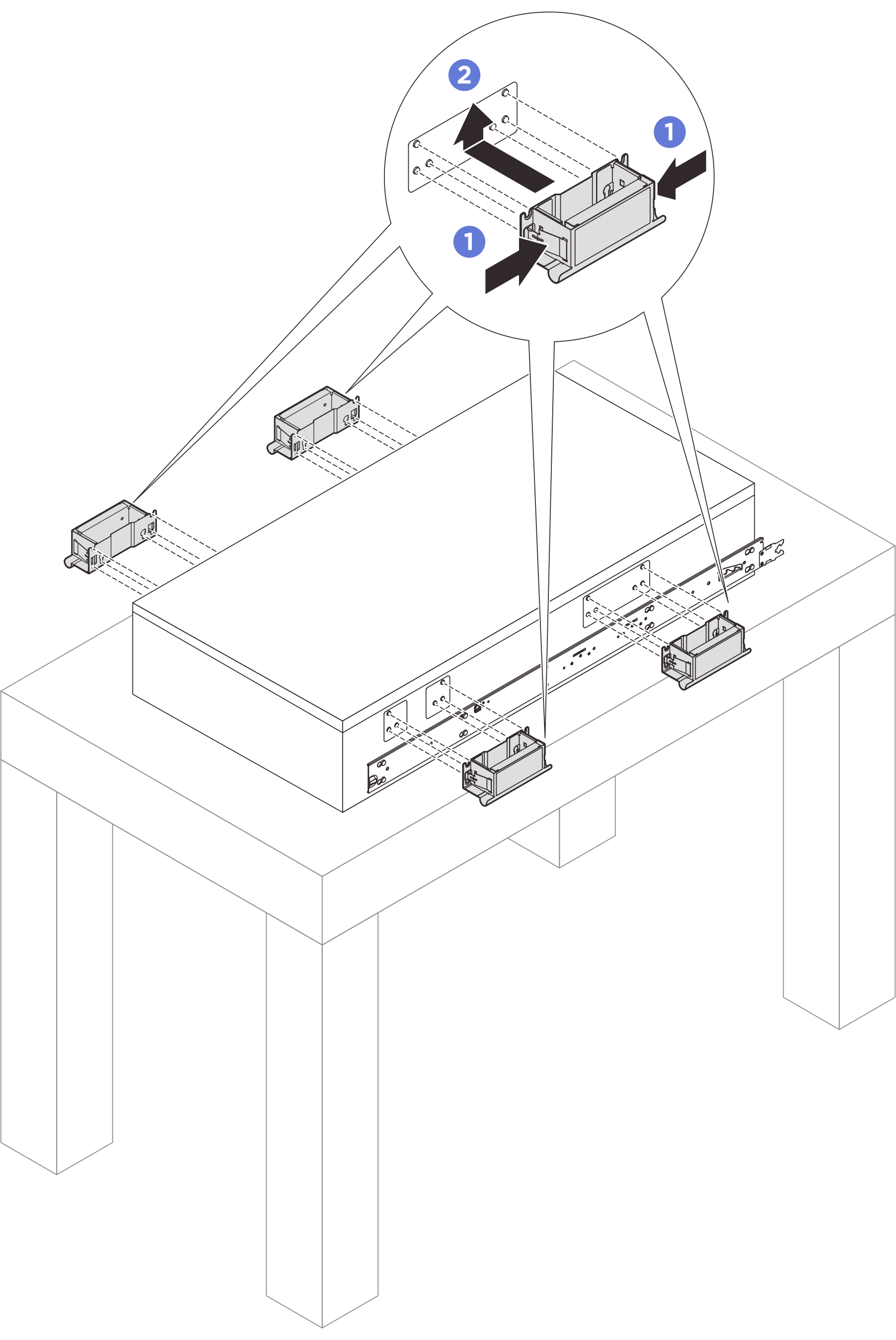

6. Fixez les poignées de levage si vous devez soulever le serveur manuellement.

   Pincez les deux volets sur le côté des poignées. Alignez les poignées sur les 6 montants latéraux du serveur, puis faites-les coulisser vers le haut pour les fixer au châssis. Remarque Assurez-vous que les 6 montants sont bien fixés. Au total, 4 poignées de levage sont présentes. Assurez-vous de bien les installer correctement avant de soulever le serveur.

7. Installez le serveur dans l'armoire.

   Avertissement Lorsque vous déplacez le serveur manuellement, saisissez en permanence le serveur par ses points de levage ou ses poignées de levage.

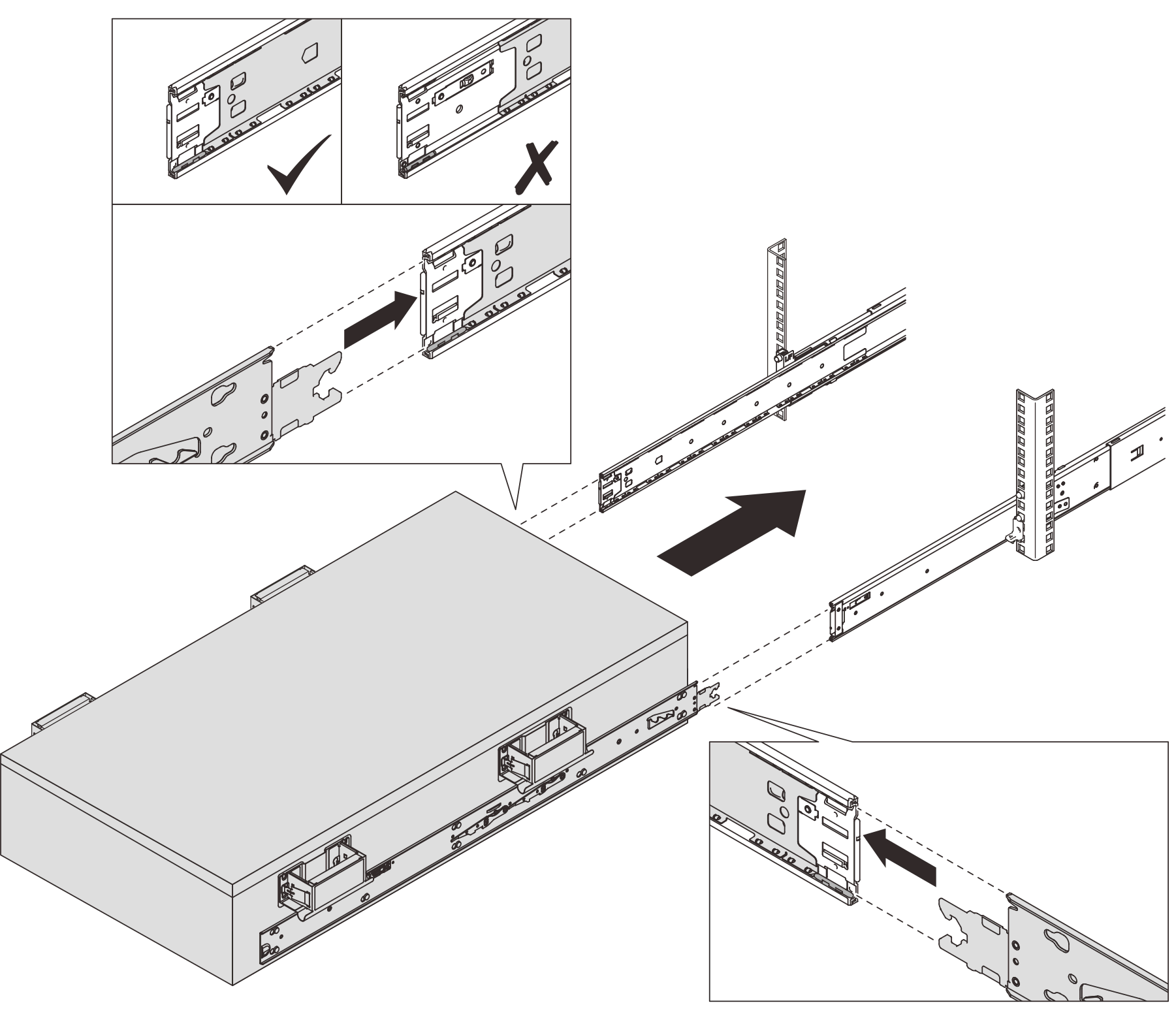

   1. Alignez les deux extrémités arrière des glissières internes sur les ouvertures des glissières intermédiaires. Ensuite, assurez-vous que les deux paires de glissières sont bien alignées. En suite, faites coulisser avec précaution le serveur dans l’armoire, jusqu’à la butée.
      Avertissement

      Avant d’insérer les glissières internes dans les glissières intermédiaires, assurez-vous que les dispositifs de retenue à billes des deux côtés des glissières intermédiaires atteignent la position la plus externe.

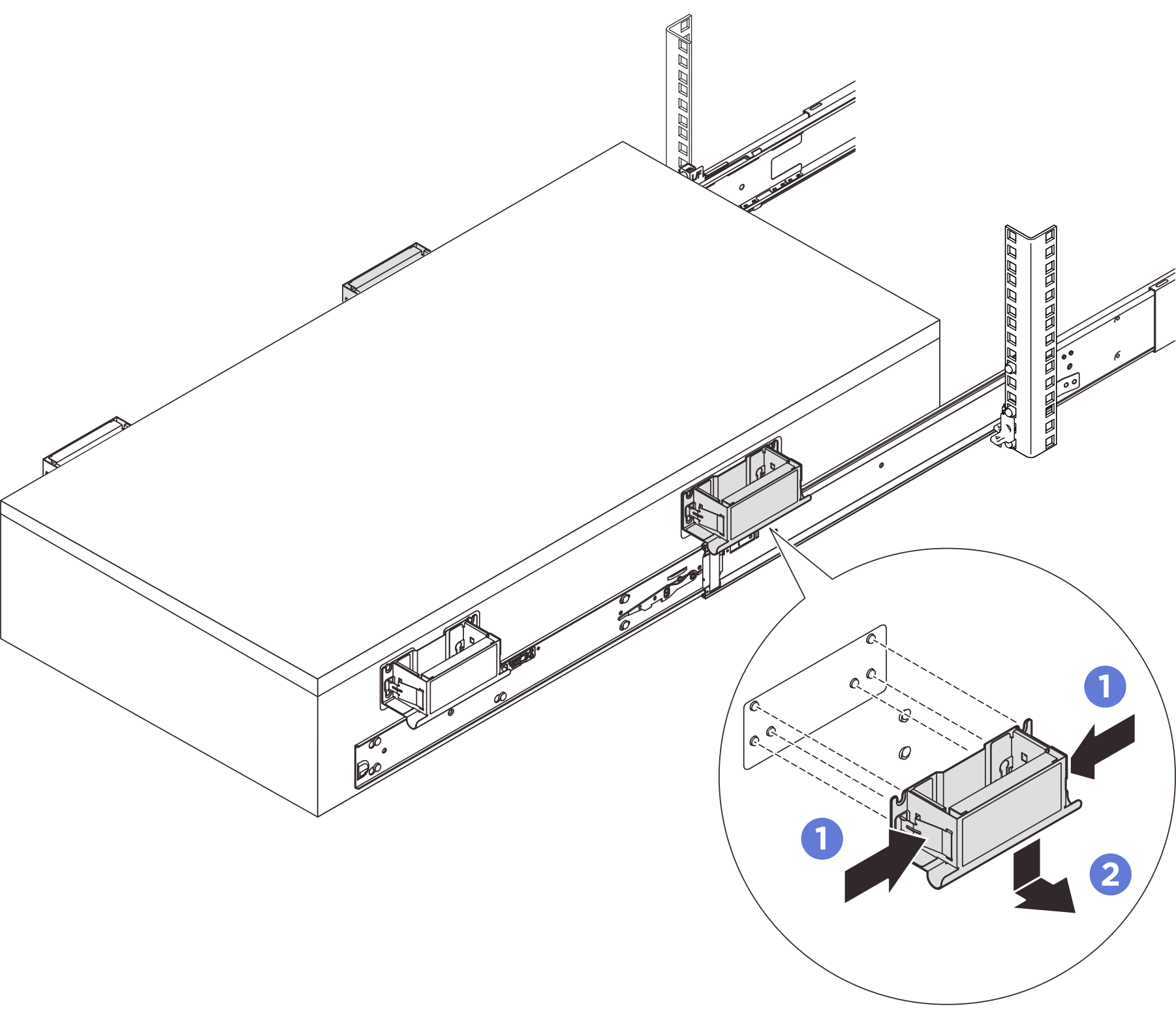

   2. Si vous les aviez installées, retirez les poignées de levage avant et arrière des deux côtés.

      Pincez les deux volets sur le côté des poignées. Faites coulisser les poignées vers le bas pour les retirer du serveur. Remarque Assurez-vous tout d’abord de retirer toutes les poignées de levage avant de procéder à l’insertion.

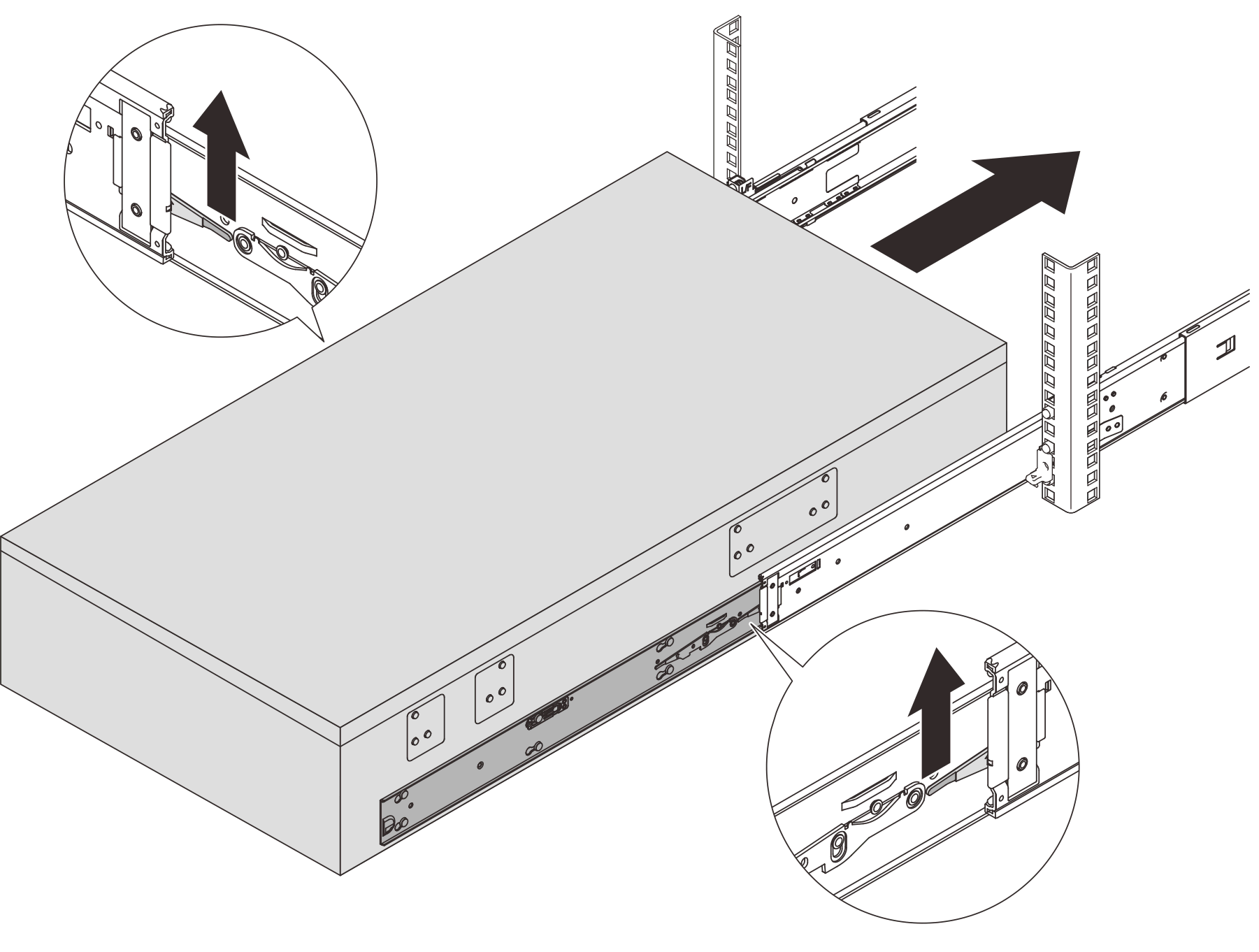

   3. Soulevez les loquets de verrouillage, comme le montre l’illustration, afin de faire coulisser le serveur dans l’armoire jusqu’à ce qu’il se mette en place.

      Avertissement Faites glisser complètement le serveur jusqu’à le sortir, puis faites-le glisser pour le rentrer, afin de vous assurer que les glissières fonctionnent correctement.

8. Réinstallez tous les composants du serveur que vous avez précédemment retirés.
9. (En option) Fixez le serveur à l’armoire.

   Arrière	Avant

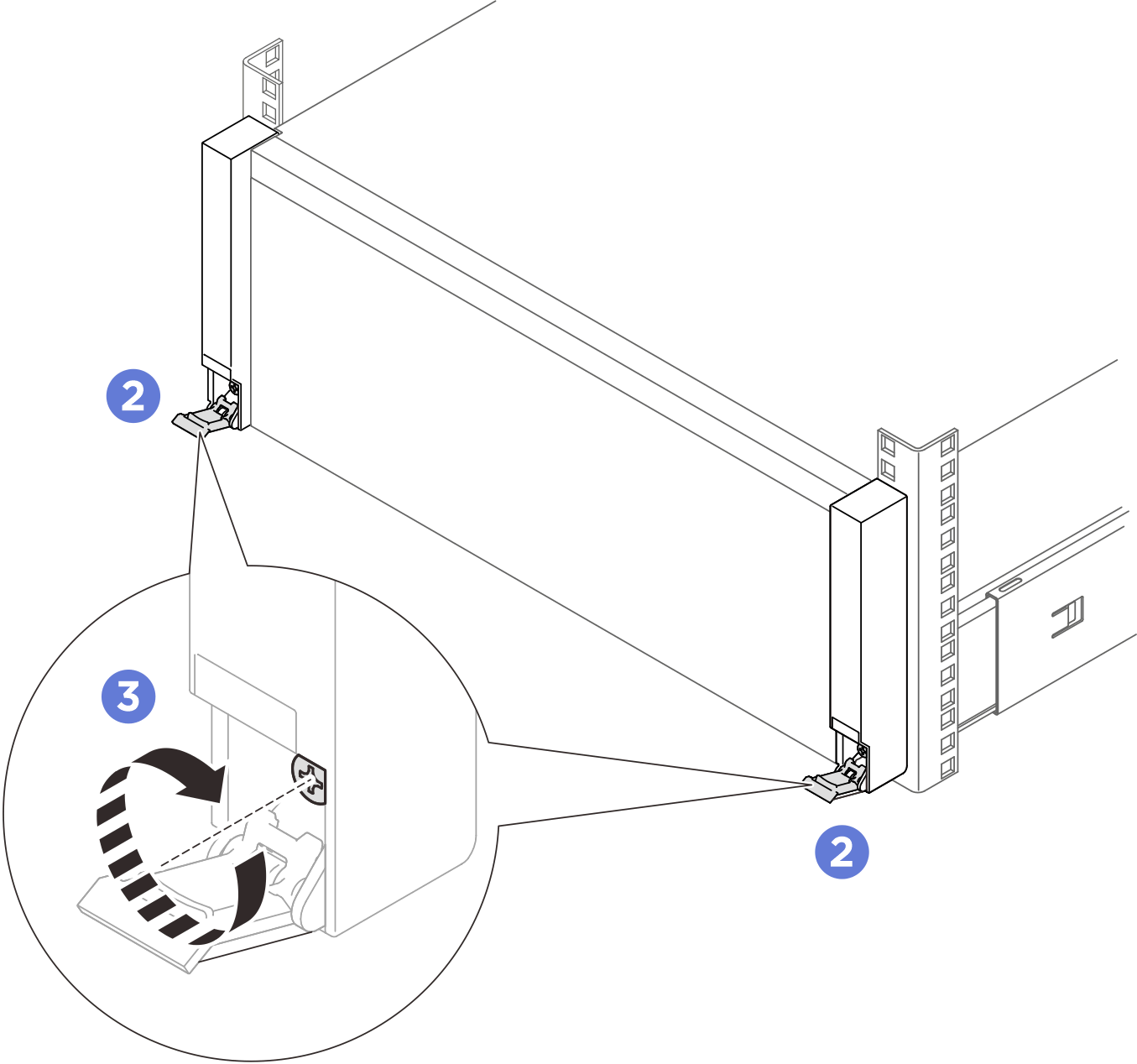

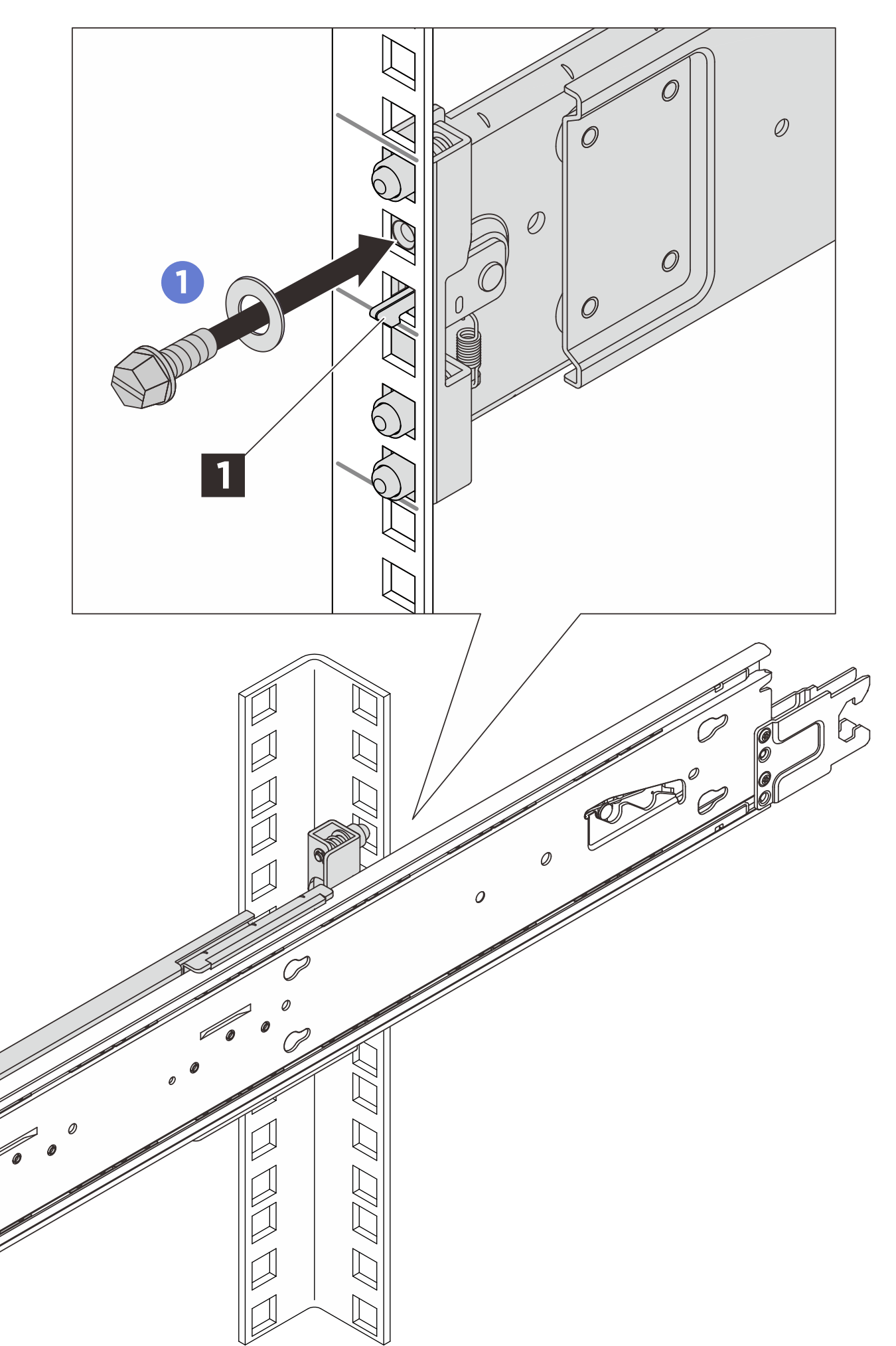

   Remarque Dans le cadre des instructions ci-après, assurez-vous de bien utiliser un tournevis plat, à douille hexagonale ou Phillips. Insérez et serrez une vis M5 avec une rondelle dans l’orifice sous chaque loquet de verrouillage 1. Ouvrez les loquets de déblocage de l’armoire. Serrez les vis imperdables dans le sens des aiguilles d’une montre à l’aide d’un tournevis Phillips.
