サーバーをラックに取り付ける (E3.S ベイ・シャーシ)

このセクションの手順に従って、サーバーをラックに取り付けます。

このタスクについて

S037 注意 この部品または装置の重量は 55 kg (121.2 ポンド) 以上です。この部品または装置を安全に持ち上げるには、特別に訓練を受けた人員またはリフト装置 (あるいはその両方) が必要です。

注意 装置を持ち上げる場合には、安全に持ち上げる方法に従ってください。

注意 落下に関する危険性。

注意 ラックに装着されたデバイスを棚として使用する場合を除いて、ラックに装着されたデバイスの上にはものを置かないでください。

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

• サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

• 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

手順

1. サーバーを持ち上げて、平らで安定した面に置きます。

   リフト・デバイスの使用: (推奨) 注意 この部品または装置の重量は 55 kg (121.2 ポンド) 以上です。この部品または装置を安全に持ち上げるには、特別に訓練を受けた人員またはリフト装置 (あるいはその両方) が必要です。
   手動リフト: (非推奨) 重要 サーバーを持ち上げる前に、すべてのパワー・サプライ・ユニットとすべてのストレージ・ドライブを取り外してください。
   注意 装置を持ち上げる場合には、安全に持ち上げる方法に従ってください。	注意 落下に関する危険性。
   注意 持ち上げポイント 1 を持って、必ず 3 人でサーバーを持ち上げてください。

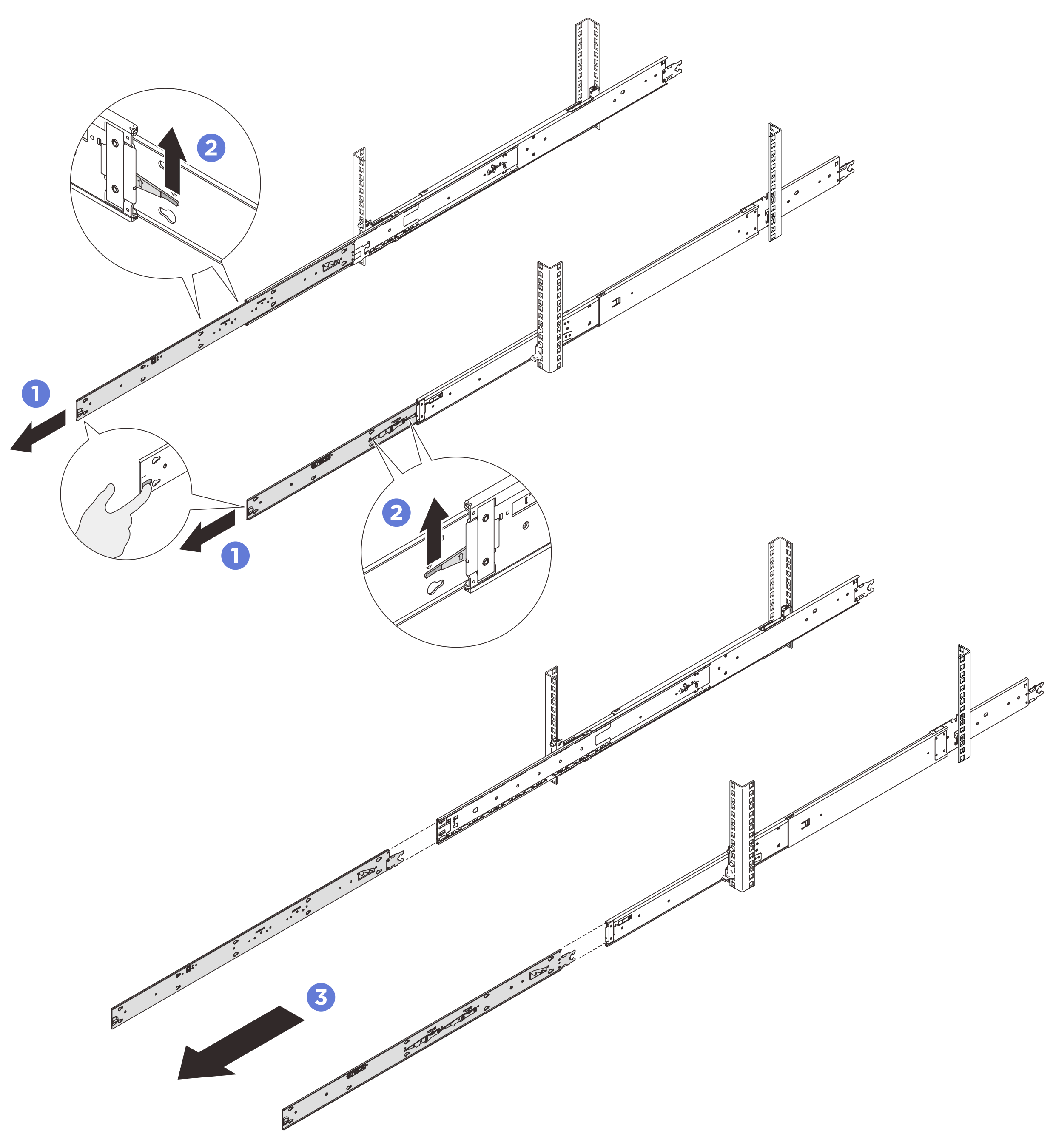

2. 内部レールを中間レールから取り外します。

   内部レールを停止するまで引き出します。 ロック・ラッチを持ち上げ、内側レールを引いて中央のレールから外します。 注 レールには、ロック・ラッチが 2 ペアあります。両方のラッチ・ペアを持ち上げた後、内側レールを引き出します。 内側レールを取り外します。

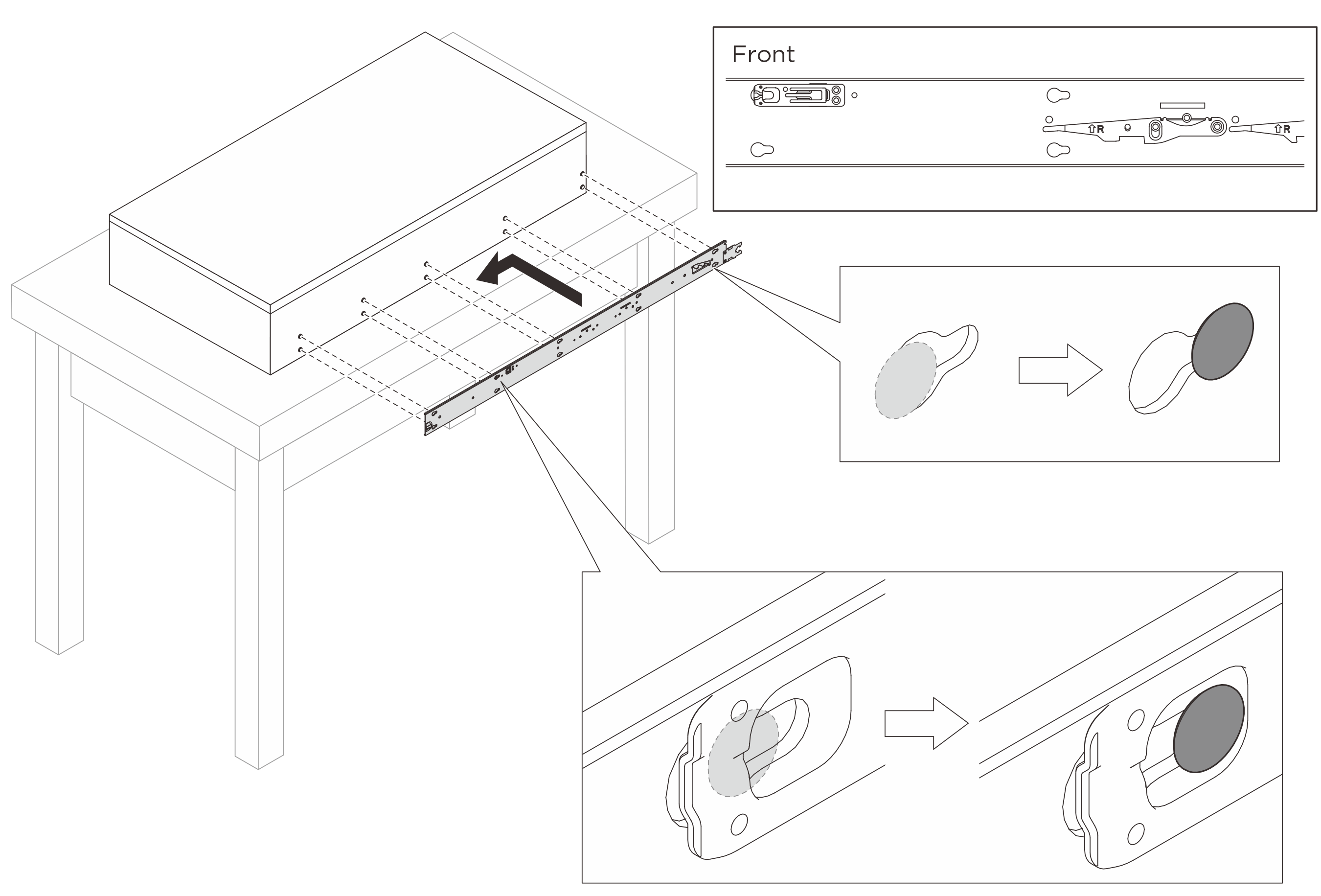

3. 内側レールのスロットを、サーバー側面の対応する T ピンに合わせします。次に、T ピンが内側レールの所定の位置にロックされるまで内側レールを前方にスライドさせます。すべての T ピンが内側レールとかみ合っていることを確認します。
   重要

   • 内側レールには、左側のレール (L のマーク) と右側のレール (R のマーク) の 2 つがあります。各レールがサーバーの対応する側に取り付けられていることを確認します。

   • 内側レールをサーバーに組み立てるときは、「前面」のスタンプが常に前を向いていることを確認してください。

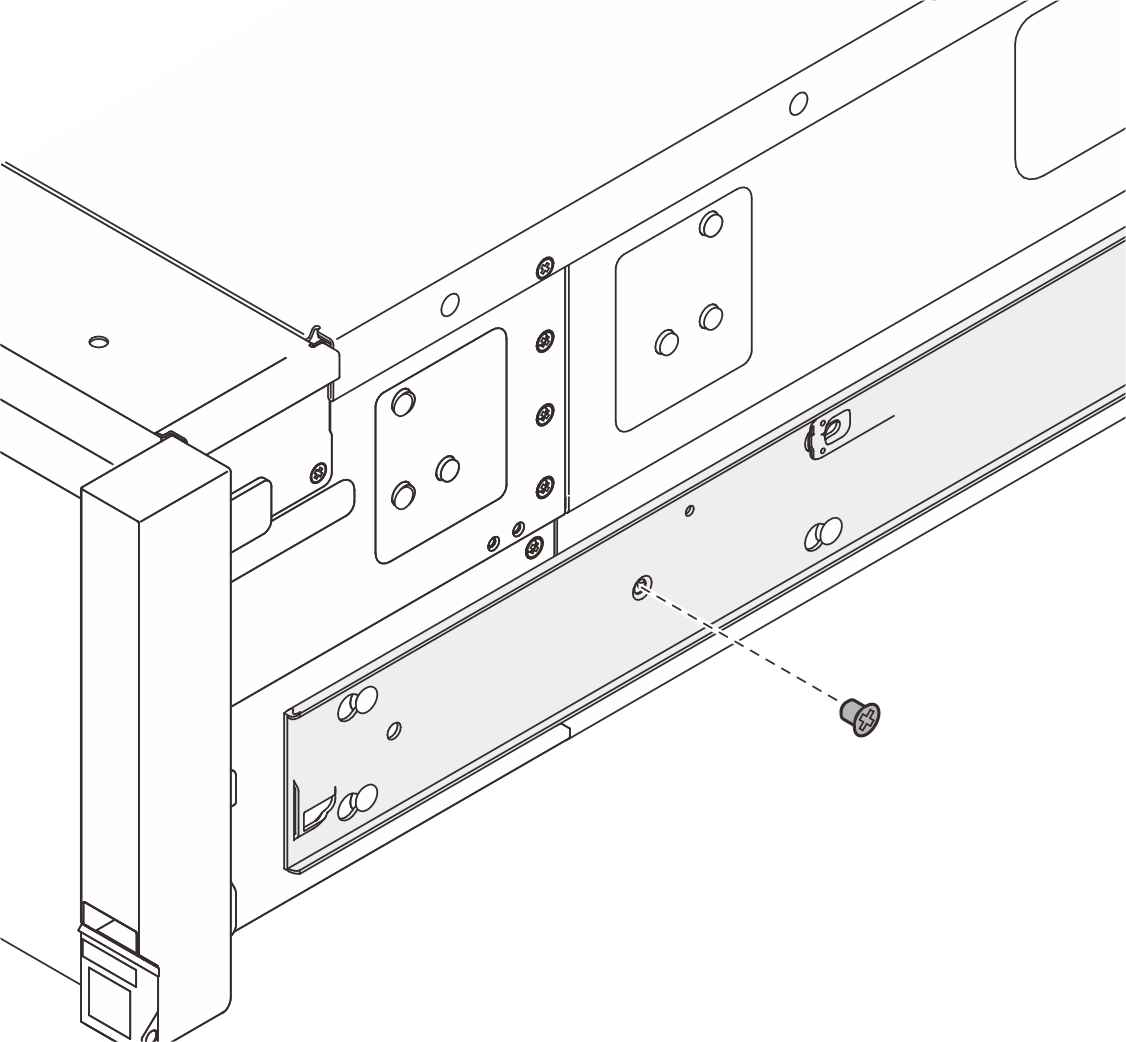

4. M4 ねじを挿入して締め付け、図のように内側レールを固定します。



5. 他のレールについても前の 2 つの手順を繰り返します。

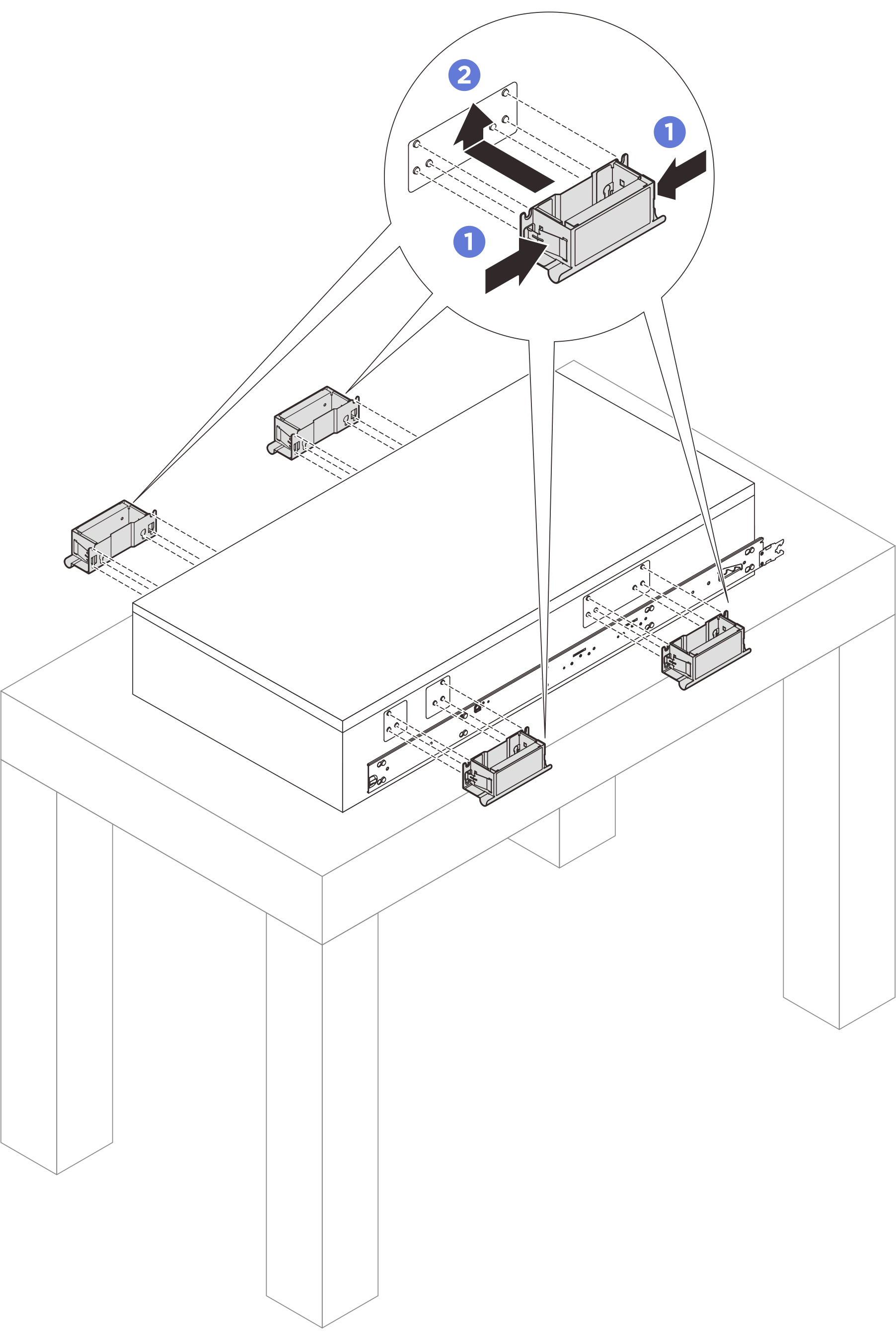

6. サーバーを手動で持ち上げる必要がある場合は、リフト・ハンドルを取り付けます。

   ハンドルの側面にあるフラップを両方ともつまみます。 ハンドルをサーバーの側面にある 6 つのポストに合わせた後、ハンドルを上にスライドさせてシャーシに固定します。 注 6 つのポストすべてが固定されていることを確認します。 リフト・ハンドルは合計 4 個あります。サーバーを持ち上げる前に、必ず正しく取り付けてください。

7. サーバーをラックに取り付けます。

   重要 サーバーを手動で移動するときは、サーバーの持ち上げポイントまたはリフト・ハンドルを必ず持ってください。

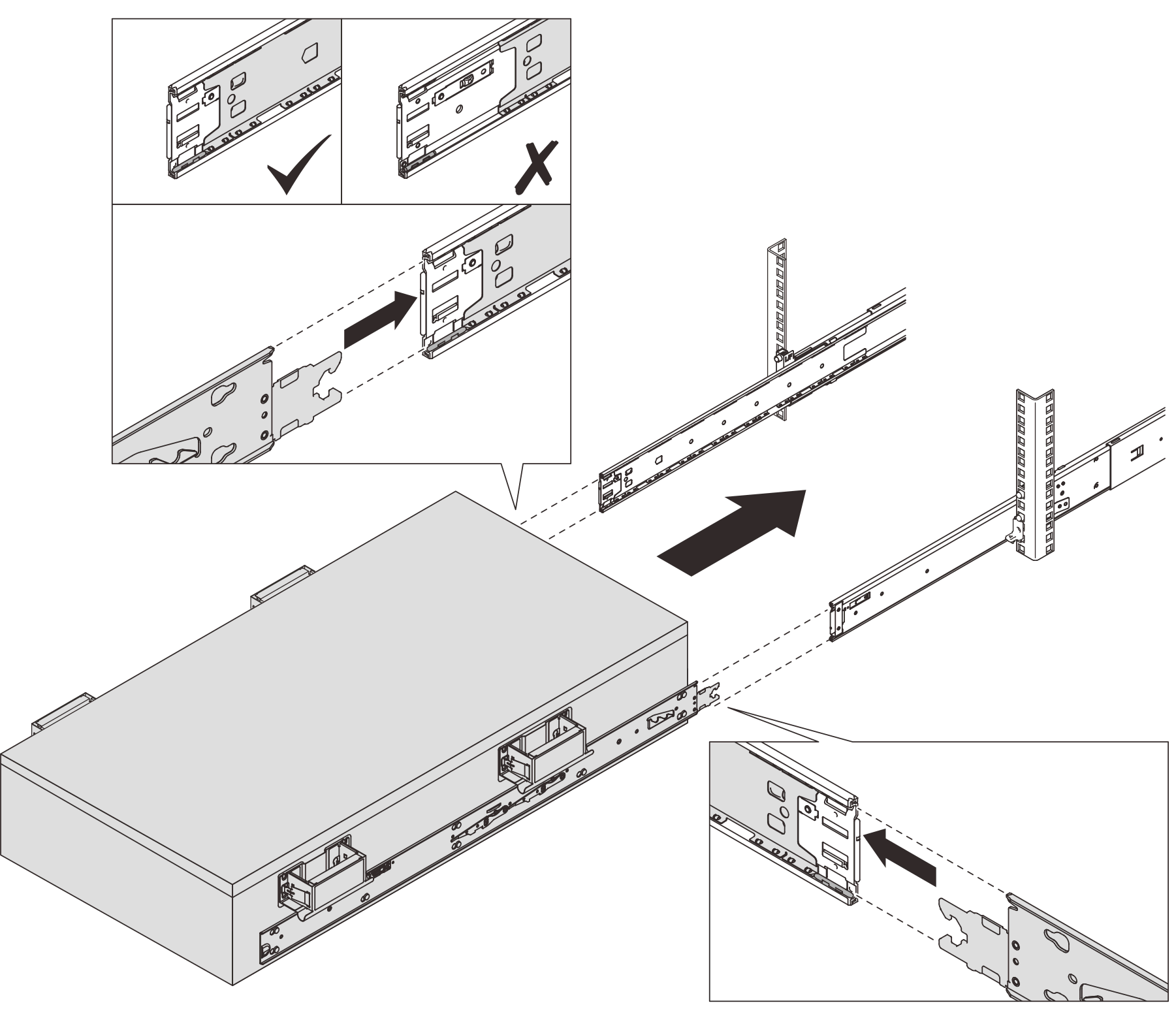

   1. 内側レールの後端を両方とも中間レールの開口部に合わせ、2 つのレール・ペアが正しくつながっていることを確認します。次に、レールが止まるまでサーバーをラックに慎重にスライドさせます。
      重要

      内部レールを中央のレールに挿入する前に、中央のレールの両側のボール保持器具が一番外側の位置に到達していることを確認します。

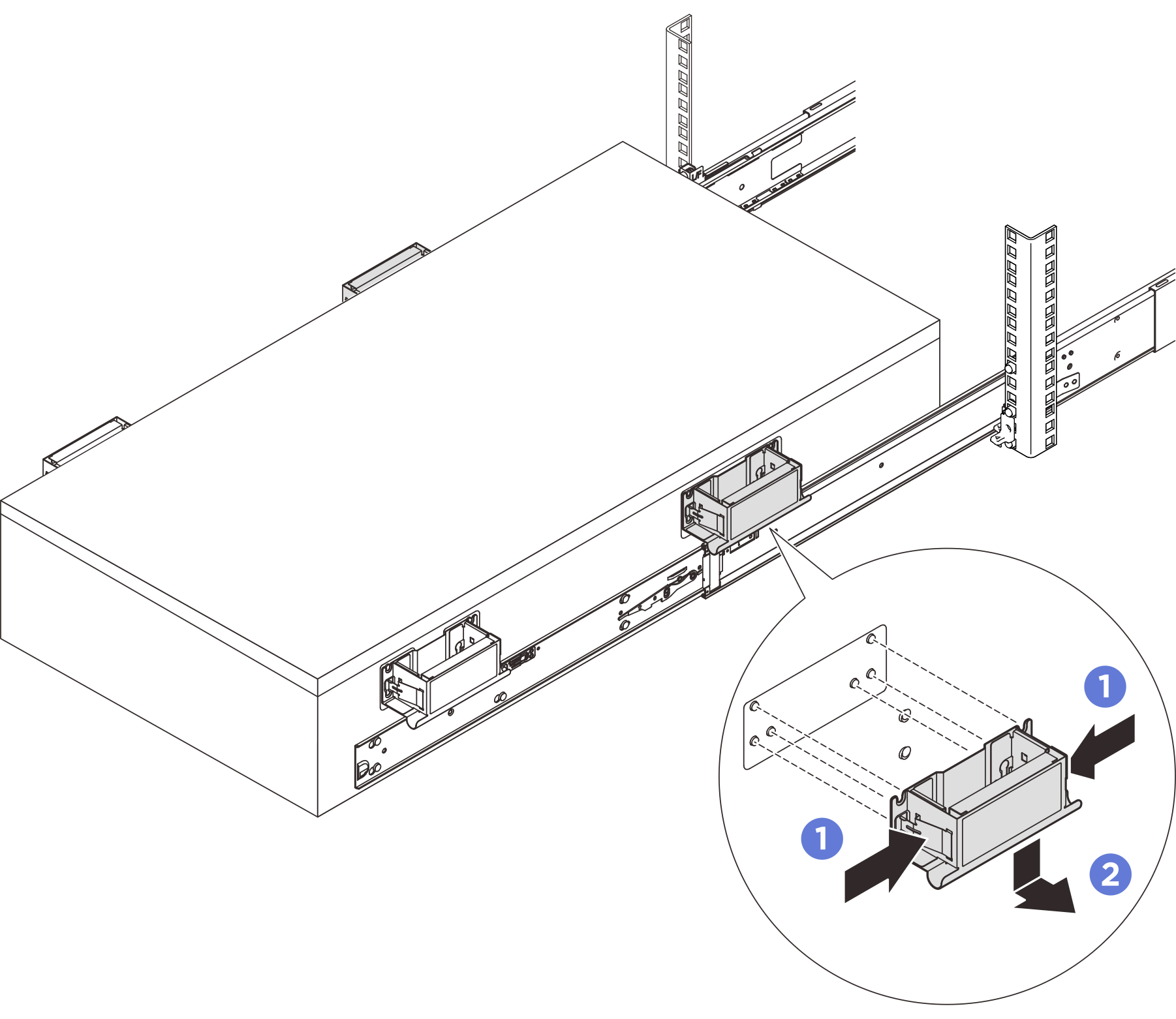

   2. 前面リフト・ハンドルと後部リフト・ハンドルを両側で取り外します (取り付けられている場合)。

      ハンドルの側面にあるフラップを両方ともつまみます。 ハンドルを下にスライドさせて、サーバーから取り外します。 注 内側にスライドさせる前に、必ずすべてのリフト・ハンドルを取り外してください。

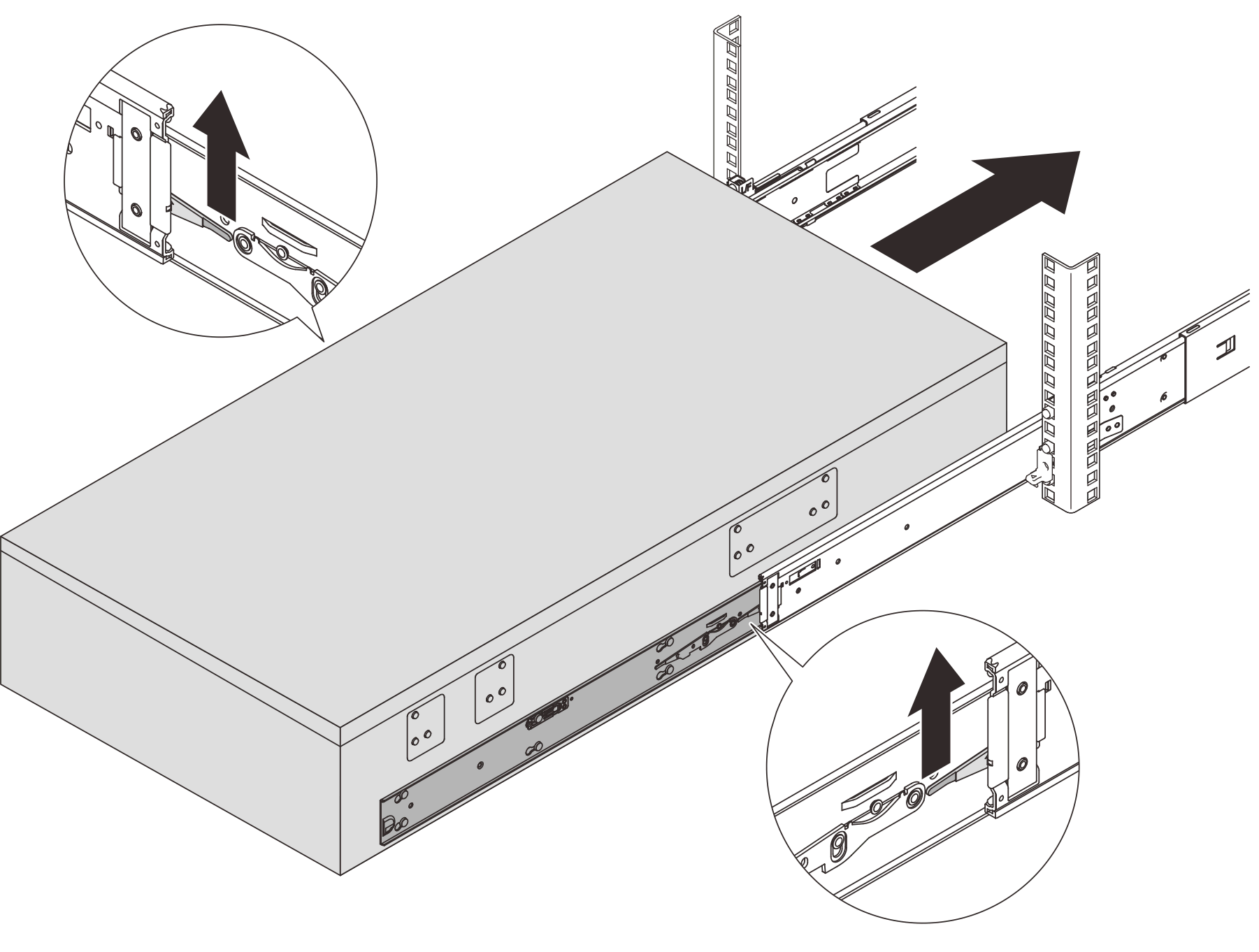

   3. 図に示されているようにロック・ラッチを持ち上げ、所定の位置に収まるまでサーバーをラックにスライドさせます。

      重要 サーバーを完全に外側に引き出してからもう一度戻し、レールがスムーズに作動していることを確認してください。

8. 前の手順で取り外したコンポーネントをすべて再び取り付けます。
9. (オプション) ラックにサーバーを固定します。

   後部	前部

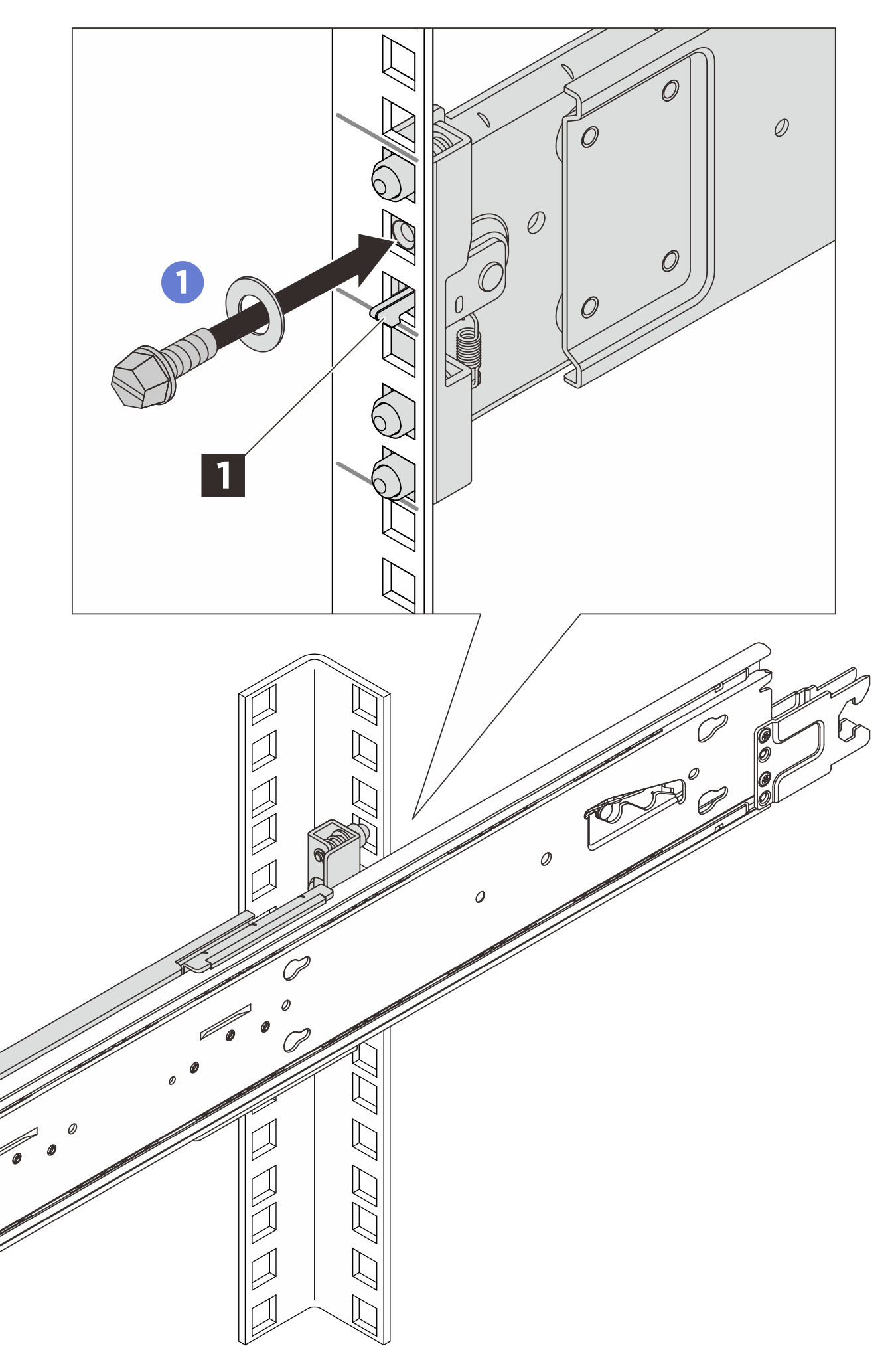

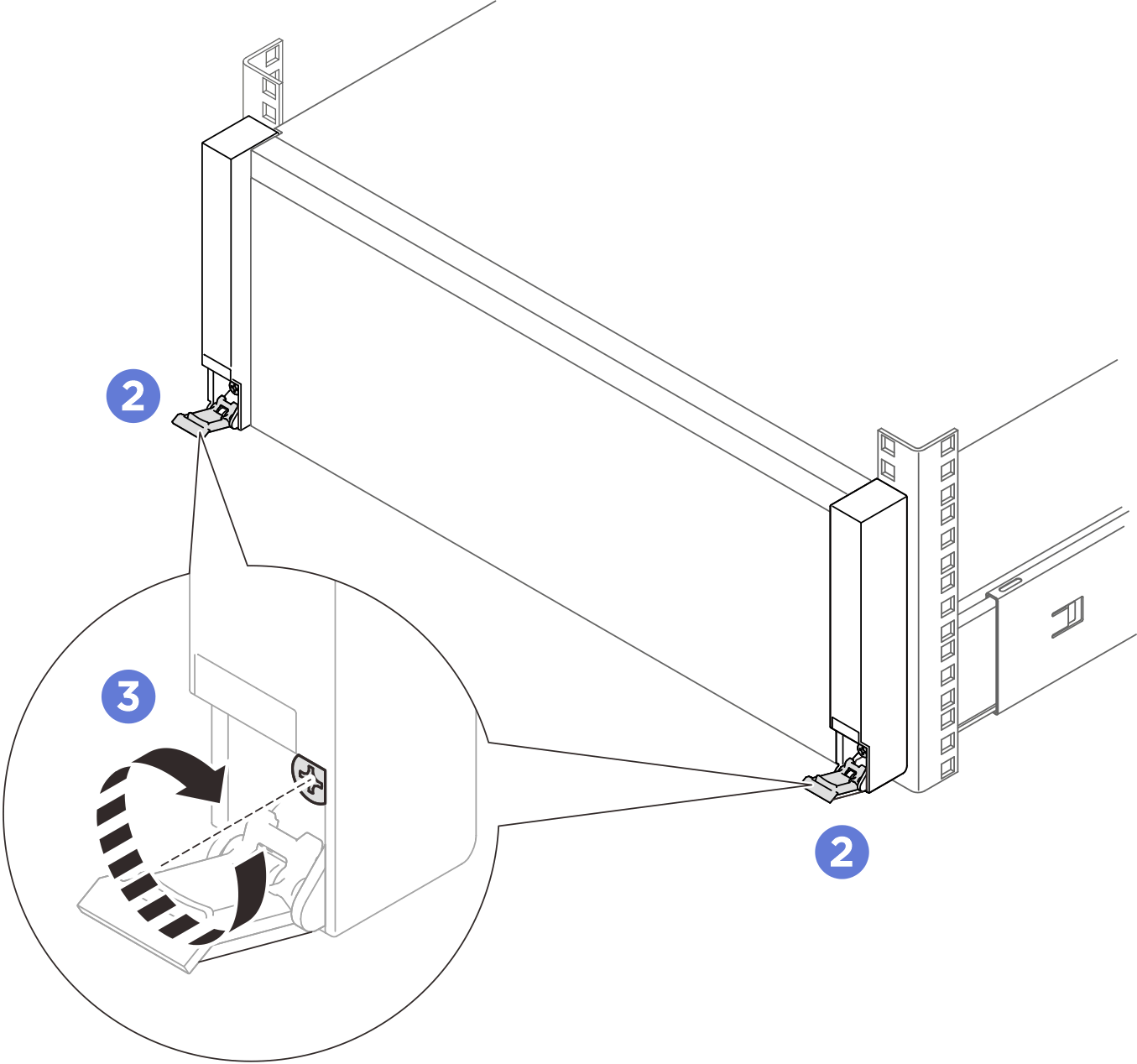

   注 以下の手順では、マイナス・ドライバー、六角ソケット・ドライバー、またはプラス・ドライバーを使用してください。 M5 ねじをワッシャーと一緒に各フック・ラッチ 1 の下にある穴に挿入して締めます。 ラック・リリース・ラッチを開きます。 プラス・ドライバーで拘束ねじを時計回りに締めます。
