ติดตั้งเซิร์ฟเวอร์ลงในแร็ค (ตัวเครื่องที่มีช่องใส่ E3.S)

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งเซิร์ฟเวอร์ลงในแร็ค

เกี่ยวกับงานนี้

S037 ข้อควรระวัง น้ำหนักของชิ้นส่วนหรืออุปกรณ์นี้มากกว่า 55 กก. (121.2 ปอนด์) ต้องมีบุคลากรที่ได้รับการฝึกอบรมพิเศษ อุปกรณ์ยก หรือทั้งสองกรณีเพื่อที่จะยกชิ้นส่วนหรืออุปกรณ์นี้ได้อย่างปลอดภัย

ข้อควรระวัง ใช้วิธีปฏิบัติที่ปลอดภัยเมื่อต้องทำการยก

ข้อควรระวัง อันตรายจากการทำหล่น

ข้อควรระวัง ห้ามวางสิ่งของใดๆ บนอุปกรณ์ที่ติดตั้งอยู่บนตู้แร็ค เว้นแต่อุปกรณ์ที่ติดตั้งอยู่บนตู้แร็คนั้นมีไว้สำหรับใช้เป็นชั้นวางเท่านั้น

ข้อควรสนใจ

• อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

• ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

• ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

ขั้นตอน

1. ยกเซิร์ฟเวอร์และวางลงบนพื้นผิวที่เรียบและมั่นคง

   การใช้อุปกรณ์ยก: (แนะนำ) ข้อควรระวัง น้ำหนักของชิ้นส่วนหรืออุปกรณ์นี้มากกว่า 55 กก. (121.2 ปอนด์) ต้องมีบุคลากรที่ได้รับการฝึกอบรมพิเศษ อุปกรณ์ยก หรือทั้งสองกรณีเพื่อที่จะยกชิ้นส่วนหรืออุปกรณ์นี้ได้อย่างปลอดภัย
   ยกด้วยมือ: (ไม่แนะนำ) ข้อควรสนใจ ก่อนยกเซิร์ฟเวอร์ ให้ถอดชุดแหล่งจ่ายไฟทั้งหมดและไดรฟ์จัดเก็บทั้งหมดออก
   ข้อควรระวัง ใช้วิธีปฏิบัติที่ปลอดภัยเมื่อต้องทำการยก	ข้อควรระวัง อันตรายจากการทำหล่น

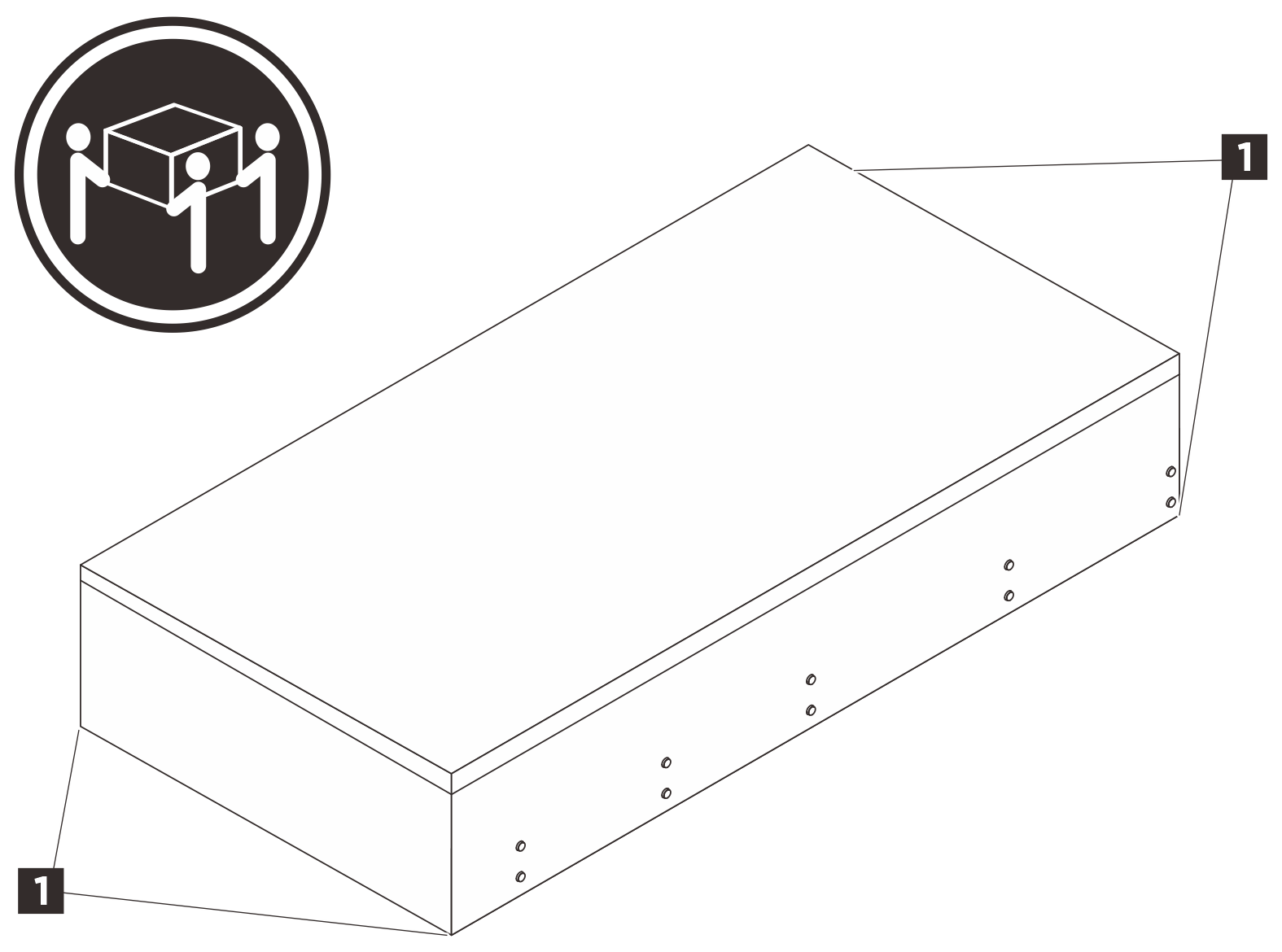

   ข้อควรระวัง ตรวจสอบให้แน่ใจว่าคนสามคนยกเซิร์ฟเวอร์ด้วยการจับที่จุดยก 1

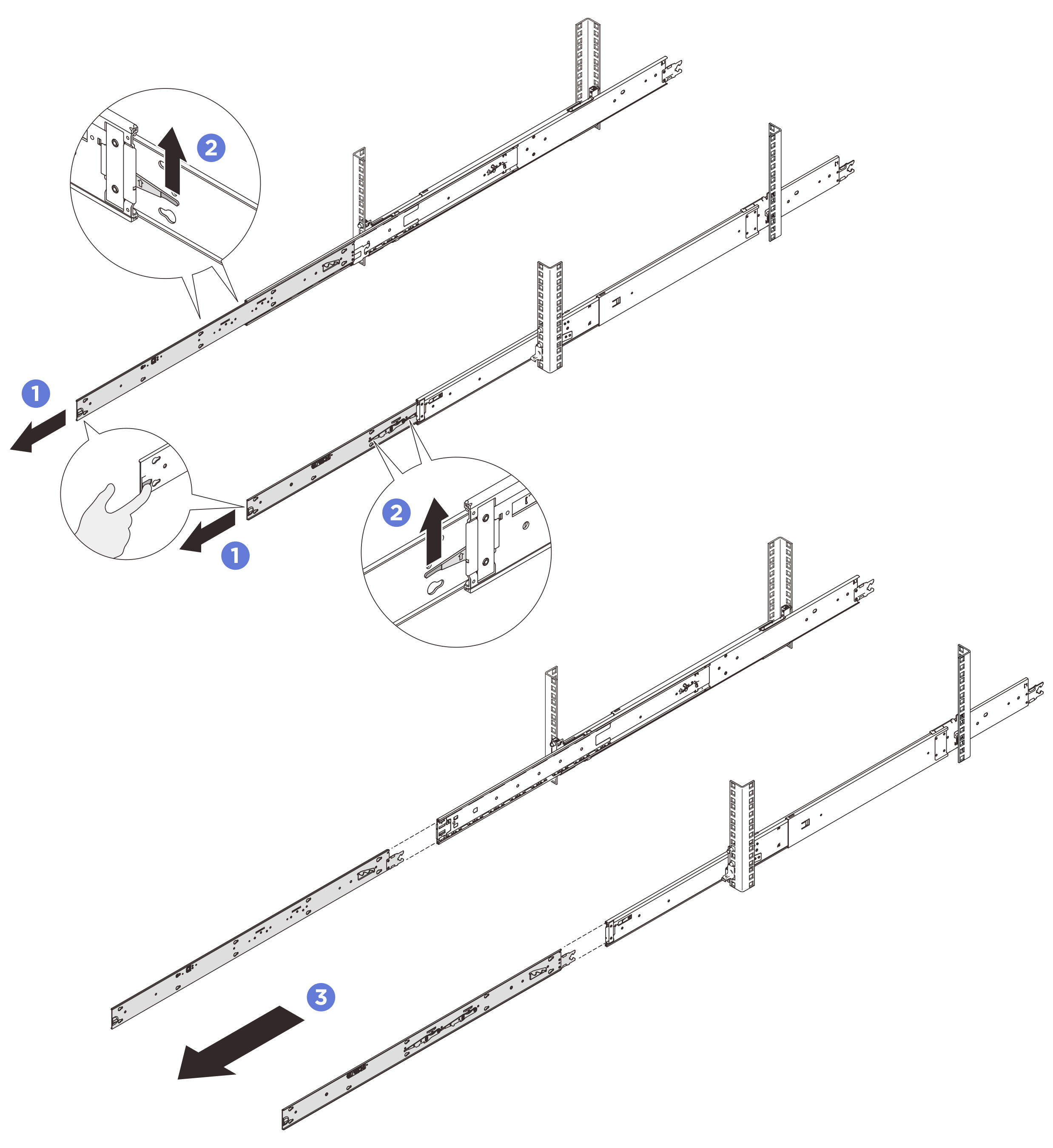

2. ถอดรางด้านในออกจากรางชุดกลาง

   ดึงรางด้านในออกจนสุด ยกสลักล็อคขึ้น แล้วดึงรางด้านในเพื่อปลดออกจากรางชุดกลาง หมายเหตุ มีสลักล็อคบนรางทั้งหมดสองคู่ ยกสลักทั้งสองคู่ขึ้นเพื่อเลื่อนรางด้านในออกต่อ ถอดรางด้านในออก

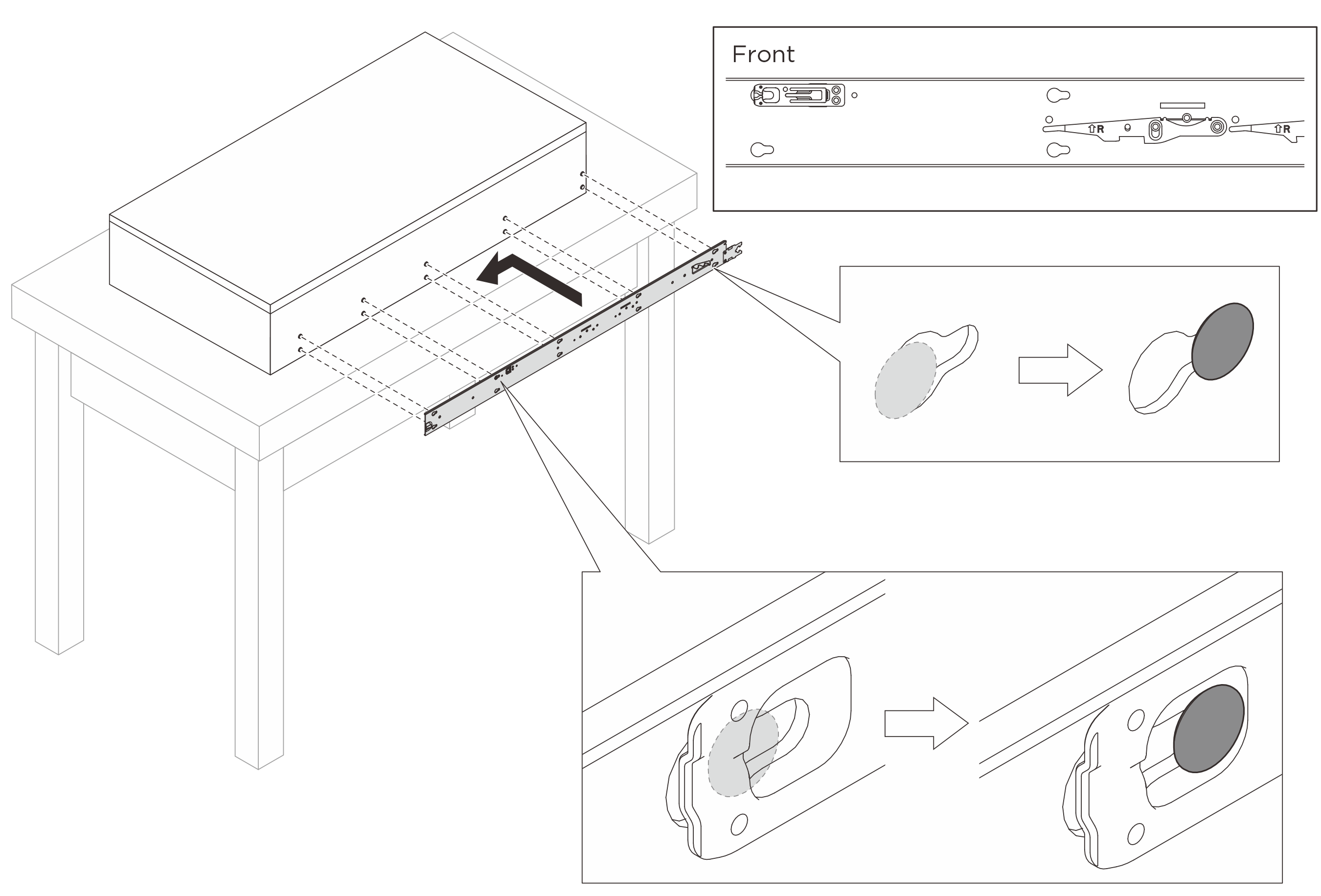

3. จัดตำแหน่งช่องเสียบบนรางด้านในให้ตรงกับหมุดรูปตัว T ที่ด้านข้างของเซิร์ฟเวอร์ จากนั้นเลื่อนรางด้านในไปข้างหน้าจนกระทั่งหมุดรูปตัว T ล็อคเข้าที่กับรางด้านใน ตรวจสอบให้แน่ใจว่าหมุดรูปตัว T ทั้งหมดยึดเข้ากับรางด้านใน
   ข้อควรสนใจ

   • มีรางด้านในสองราง รางด้านซ้าย (ทำเครื่องหมายด้วย L) และรางด้านขวา (ทำเครื่องหมายด้วย R) ตรวจสอบให้แน่ใจว่าได้ติดตั้งรางแต่ละรางที่ด้านที่สอดคล้องกันของเซิร์ฟเวอร์

   • ตรวจสอบให้แน่ใจว่าเครื่องหมาย "ด้านหน้า" หันหน้าไปทางด้านหน้าเสมอเมื่อประกอบรางด้านในเข้ากับเซิร์ฟเวอร์

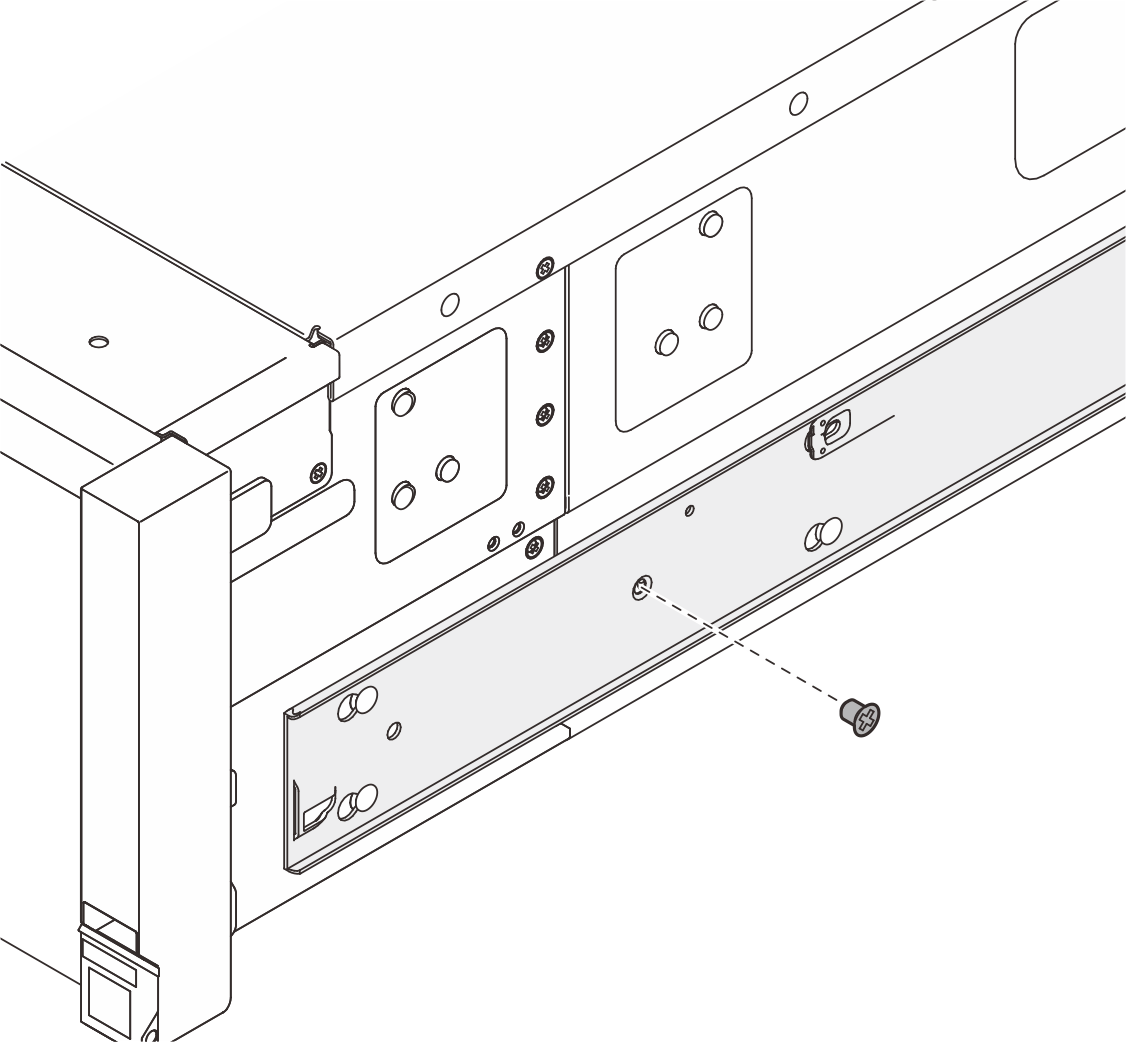

4. ใส่และขันสกรู M4 เพื่อยึดรางด้านในตามภาพ



5. ทำซ้ำสองขั้นตอนก่อนหน้านี้บนรางอีกข้าง

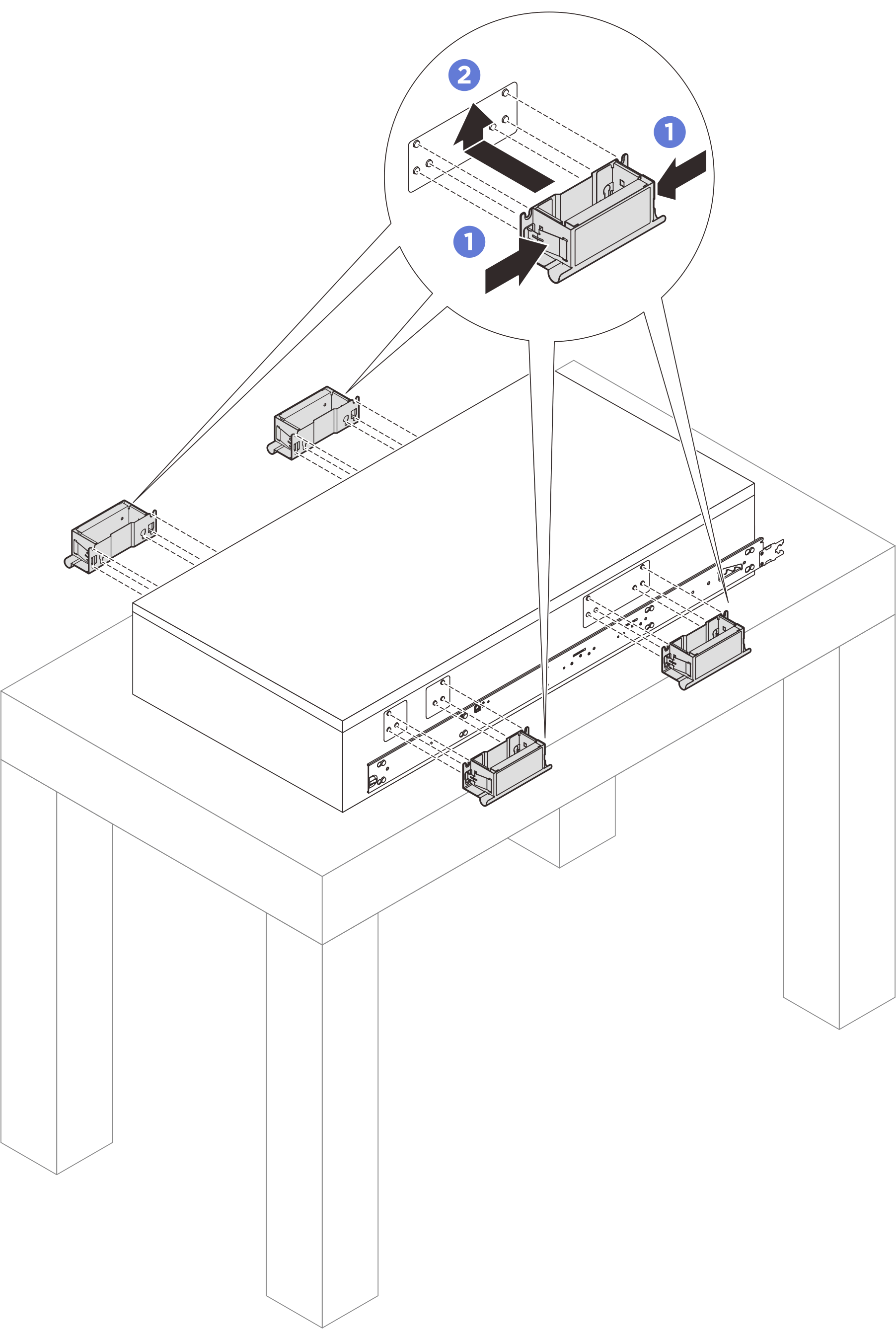

6. ติดที่จับสำหรับยกหากคุณต้องการยกเซิร์ฟเวอร์ด้วยตนเอง

   บีบปีกทั้งสองข้างที่ด้านข้างของที่จับ จัดตำแหน่งที่จับให้ตรงกับ 6 เสาที่ด้านข้างของเซิร์ฟเวอร์ จากนั้นเลื่อนที่จับขึ้นเพื่อยึดเข้ากับตัวเครื่อง หมายเหตุ ตรวจสอบให้แน่ใจว่าเสาทั้ง 6 เสายึดแน่นดีแล้ว มีที่จับสำหรับยกทั้งหมด 4 ตัว ตรวจสอบให้แน่ใจว่าได้ติดตั้งทั้งหมดอย่างถูกต้องก่อนที่จะยกเซิร์ฟเวอร์

7. ติดตั้งเซิร์ฟเวอร์ลงในแร็ค

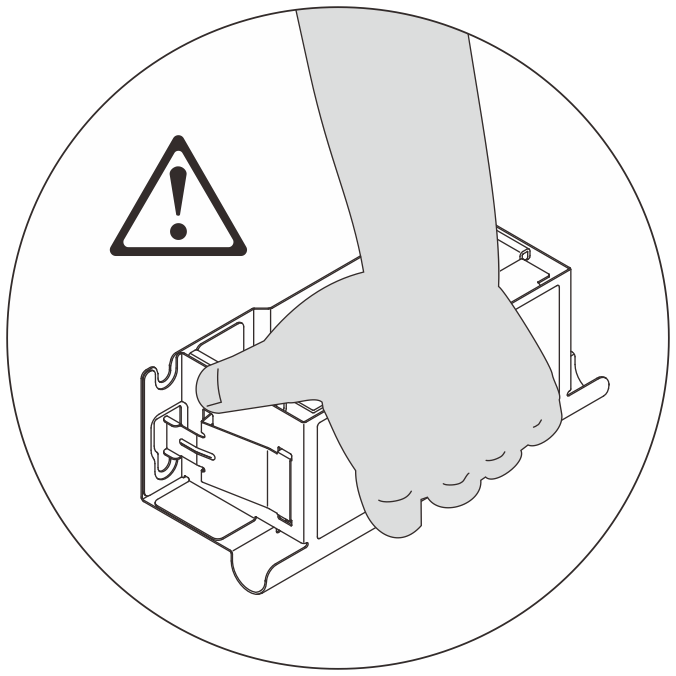

   ข้อควรสนใจ เมื่อเคลื่อนย้ายเซิร์ฟเวอร์ด้วยตนเอง ให้จับเซิร์ฟเวอร์ที่จุดยกหรือที่จับสำหรับยกตลอดเวลา

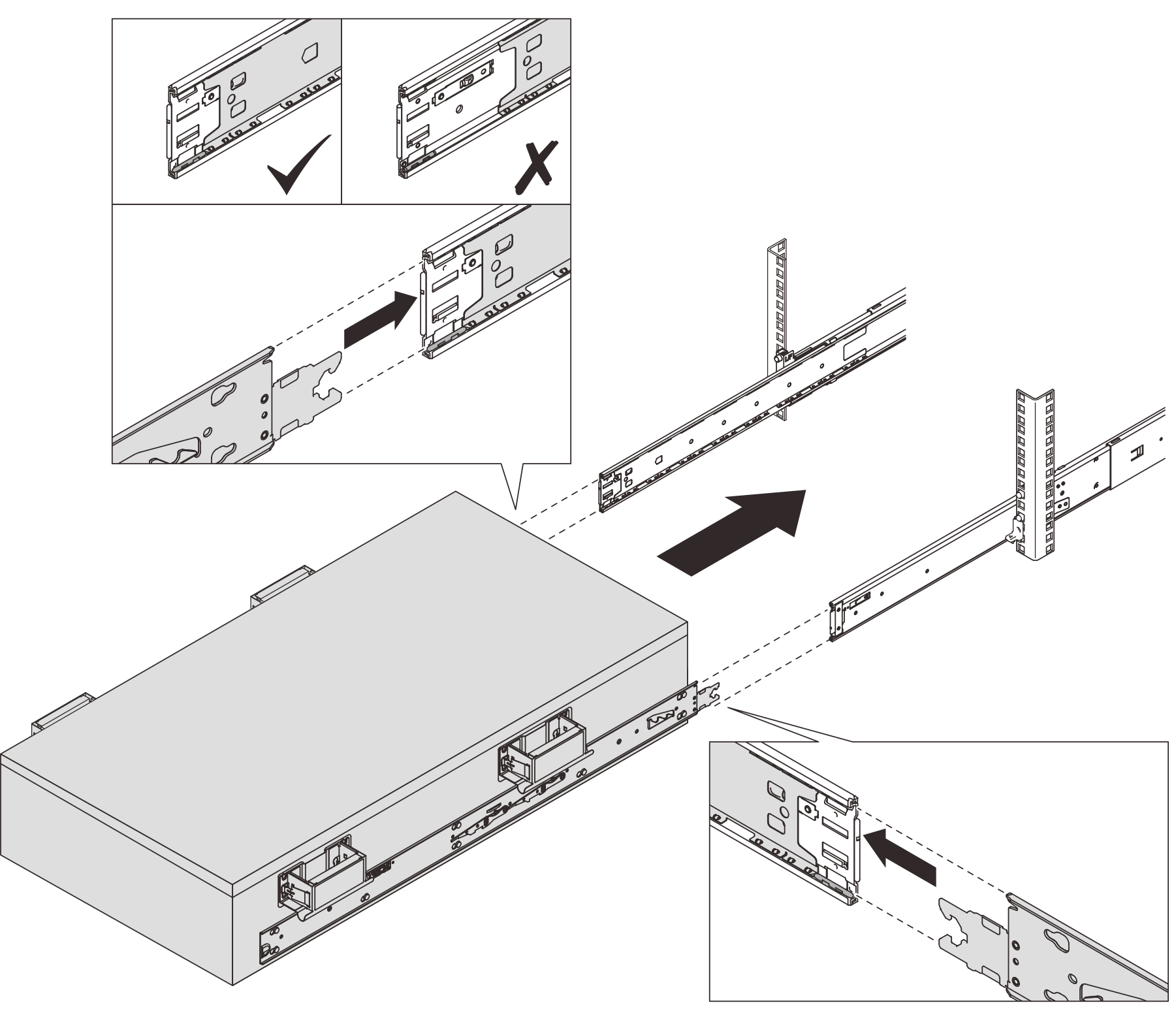

   1. จัดแนวปลายทั้งสองด้านของรางด้านในให้ตรงกับช่องในรางชุดกลาง และตรวจดูให้แน่ใจว่ารางทั้งสองอยู่ในตำแหน่งที่ตรงกันอย่างถูกต้อง จากนั้น เลื่อนเซิร์ฟเวอร์เข้าไปในแร็คอย่างระมัดระวังจนกว่ารางจะหยุด
      ข้อควรสนใจ

      ก่อนเสียบรางด้านในเข้ากับรางกลาง ตรวจสอบให้แน่ใจว่าตัวยึดลูกปืนทั้งสองด้านของรางกลางอยู่ในตำแหน่งสุด

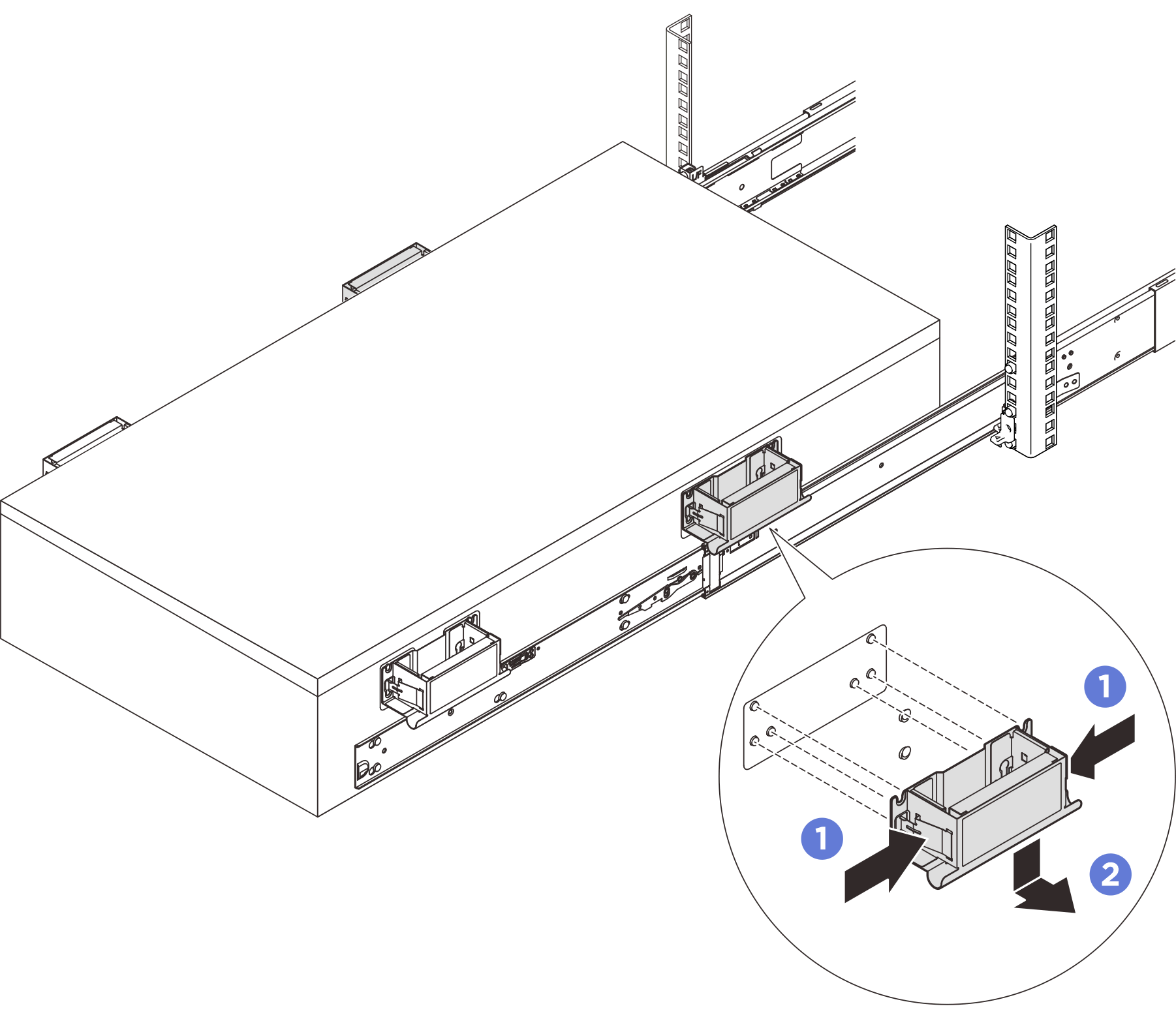

   2. ถอดที่จับสำหรับยกด้านหน้าและด้านหลังทั้งสองข้างออกหากติดตั้งไว้

      บีบปีกทั้งสองข้างที่ด้านข้างของที่จับ เลื่อนที่จับลงเพื่อถอดออกจากเซิร์ฟเวอร์ หมายเหตุ ตรวจสอบให้แน่ใจว่าได้ถอดที่จับสำหรับยกตัวด้านหลังทั้งหมดก่อนเลื่อนเข้าที่

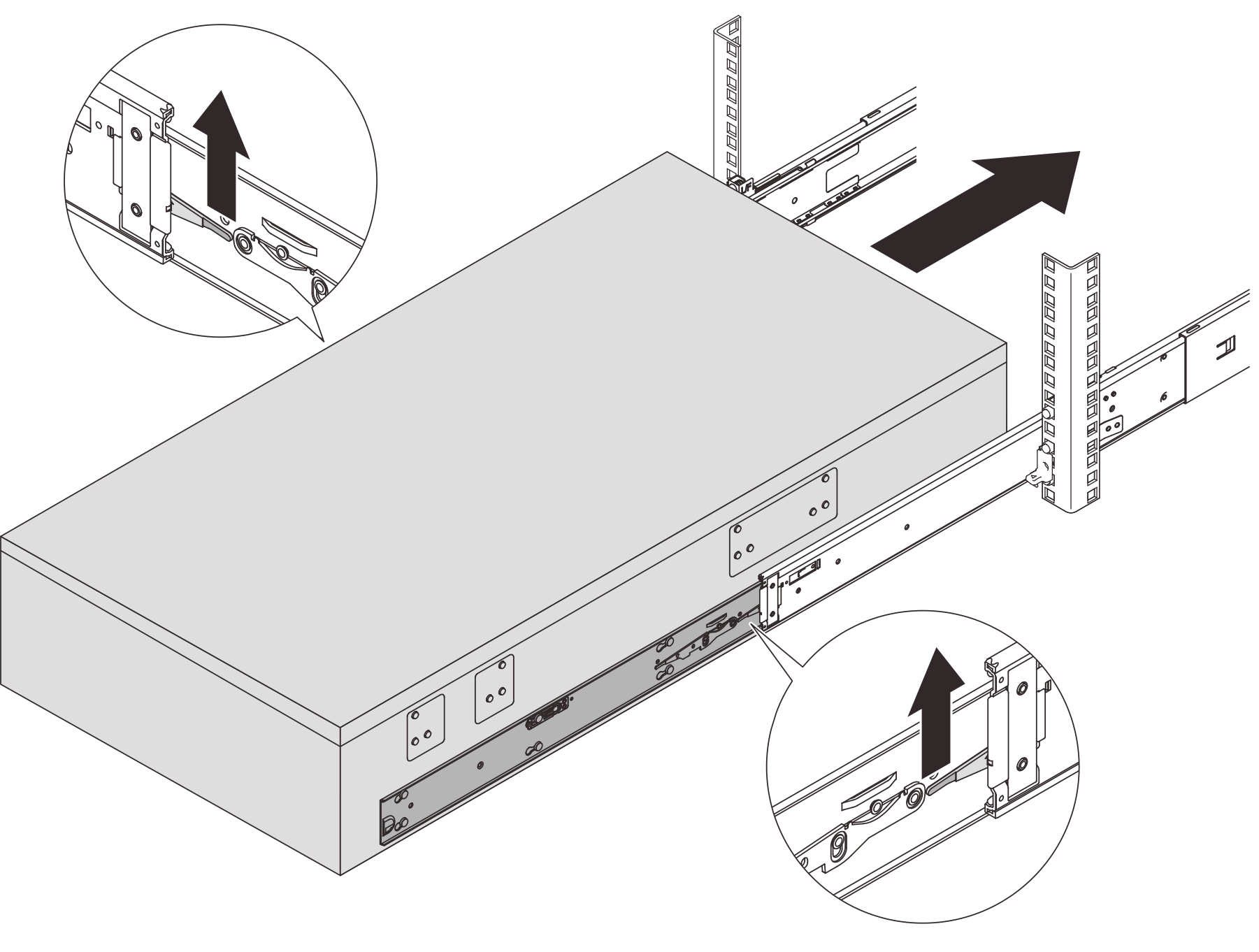

   3. ยกสลักล็อคขึ้นตามภาพเพื่อเลื่อนเซิร์ฟเวอร์เข้าไปในแร็คจนกว่าจะเข้าที่

      ข้อควรสนใจ เลื่อนเซิร์ฟเวอร์ออกไปจนสุดและกลับเข้าไปเพื่อให้แน่ใจว่ารางทำงานได้อย่างราบรื่น

8. ติดตั้งส่วนประกอบทั้งหมดที่ถอดออกก่อนหน้านี้กลับเข้าที่

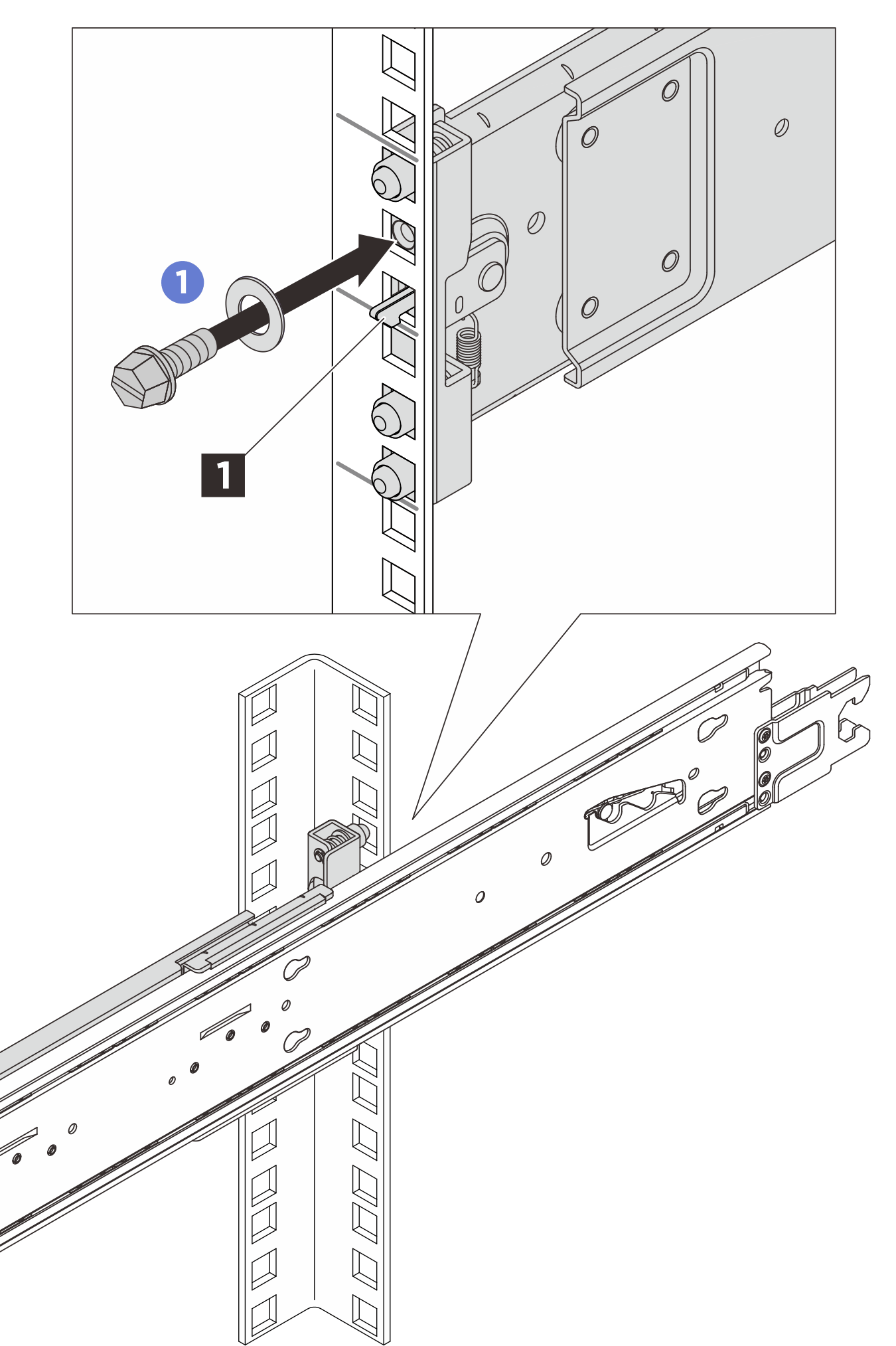

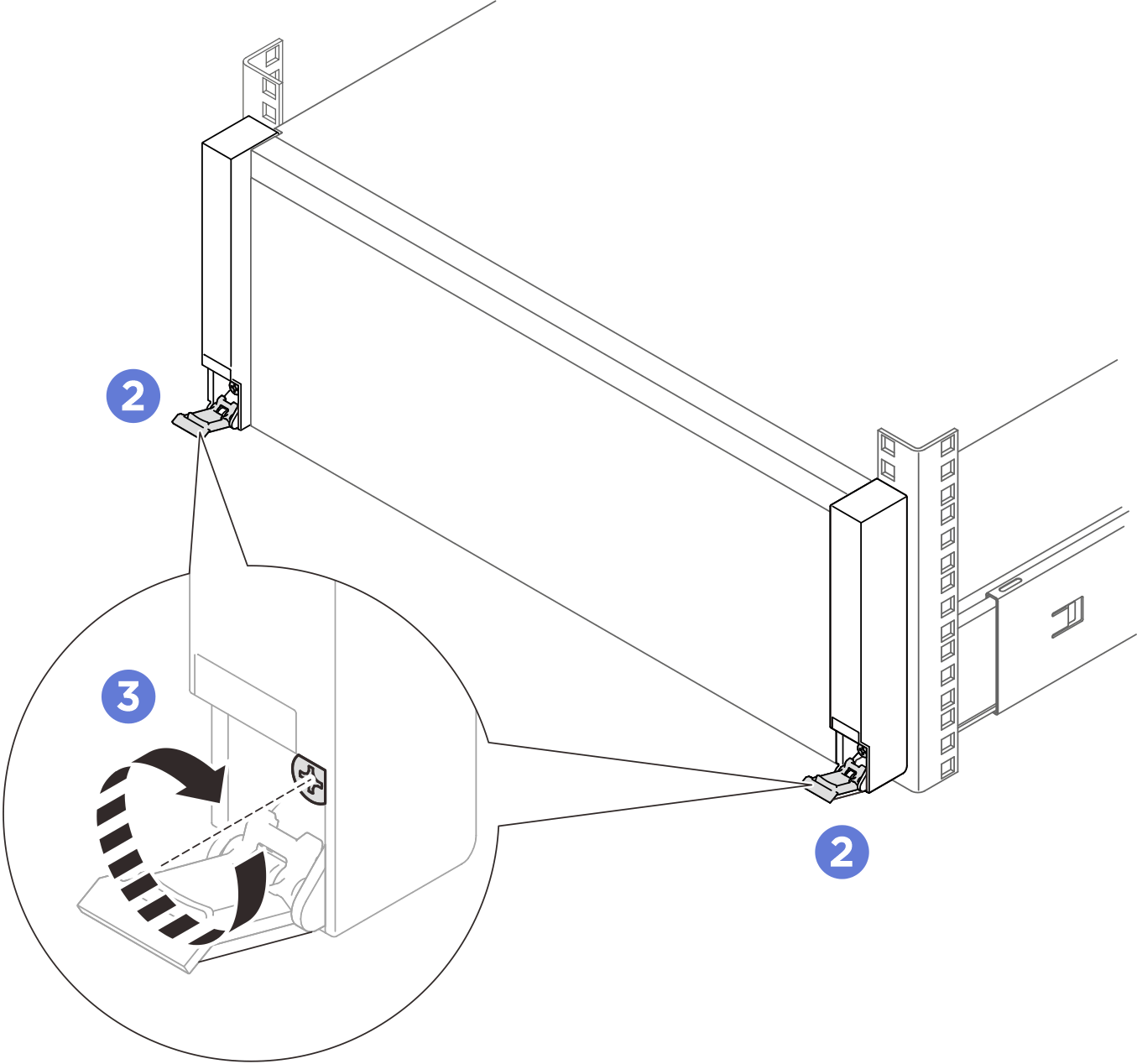

9. (เสริม) ยึดเซิร์ฟเวอร์เข้ากับแร็ค

   ด้านหลัง	ด้านหน้า
   หมายเหตุ ใช้ไขควงหัวแบน หัวหกเหลี่ยม หรือไขควงแฉกสำหรับขั้นตอนต่อไปนี้ ใส่และขันสกรู M5 พร้อมกับแหวนรองที่รูใต้สลักขอเกี่ยวแต่ละอัน 1 เปิดสลักปลดล็อคแร็ค ขันสกรูยึดตามเข็มนาฬิกาด้วยไขควงแฉก
