랙에 서버 설치(E3.S 베이 섀시)

이 섹션의 지침에 따라 랙에 서버를 설치하십시오.

이 작업 정보

S037

경고

이 부품 또는 장치의 중량은 55kg(121.2lb) 이상입니다. 이 부품 또는 장치를 안전하게 들어올리려면 숙련자, 리프팅 장치 또는 두 가지가 모두 필요합니다.

경고

제품을 들 때에는 안전 수칙을 따르십시오.

경고

떨어질 위험이 있습니다.

경고

랙 마운트 장치를 선반으로 사용할 경우가 아니면 랙 마운트 장치 위에 물건을 올려놓지 마십시오.

주의

설치 지침 및 안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.
서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.
설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

절차

서버를 들어올려 평평하고 안정적인 표면에 놓으십시오.

리프트 장치 사용: (권장) 경고 이 부품 또는 장치의 중량은 55kg(121.2lb) 이상입니다. 이 부품 또는 장치를 안전하게 들어올리려면 숙련자, 리프팅 장치 또는 두 가지가 모두 필요합니다.
수동 리프트: (권장하지 않음) 주의 서버를 들어 올리기 전에 모든 전원 공급 장치 및 모든 저장 장치 드라이브를 제거하십시오.
경고 제품을 들 때에는 안전 수칙을 따르십시오.	경고 떨어질 위험이 있습니다.
경고 3명이 들어 올리는 지점을 잡고 서버를 들어올려야 합니다 `1`.

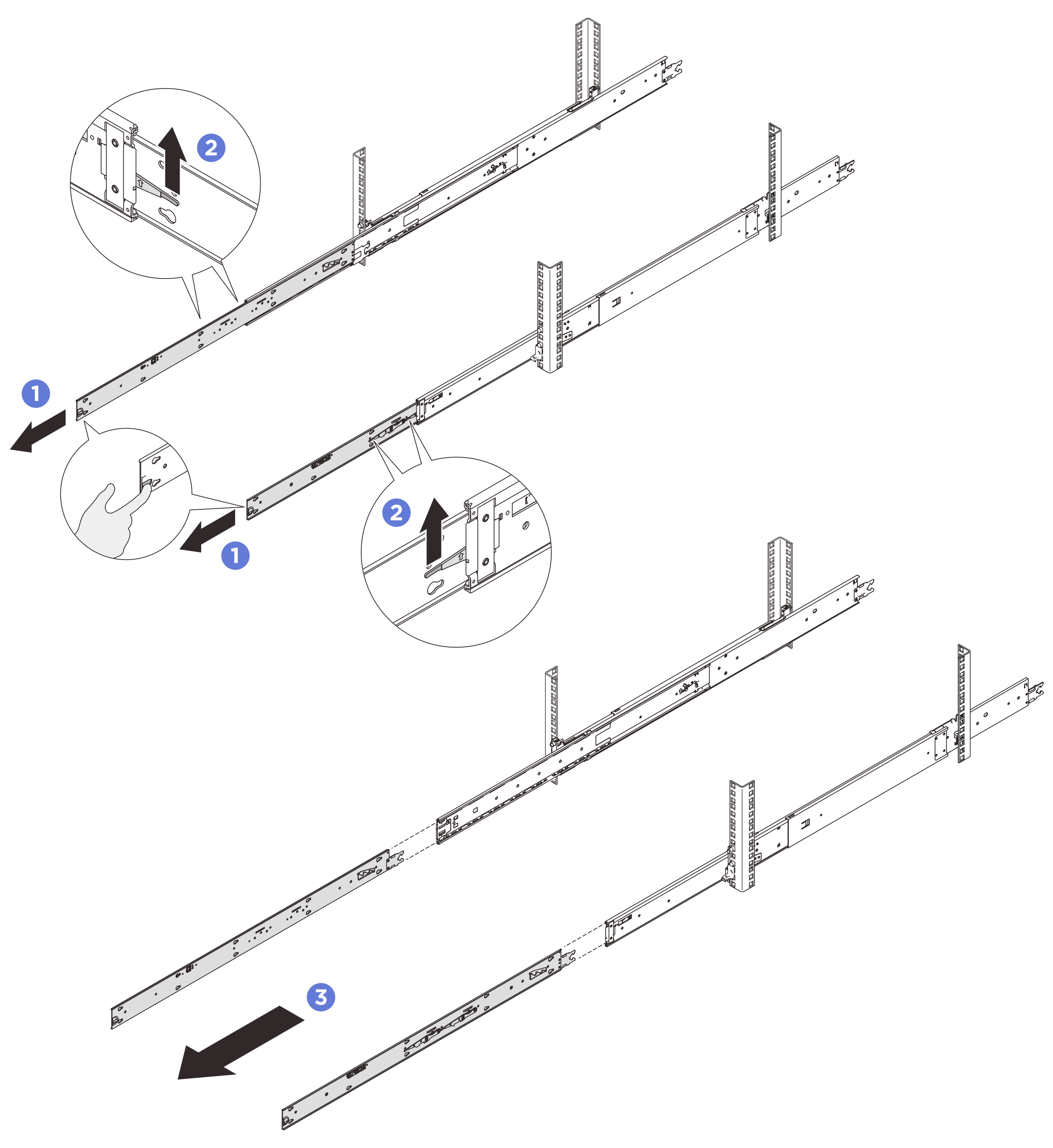

중간 레일에서 내부 레일을 제거하십시오.

주

레일에는 두 쌍의 잠금 래치가 있습니다. 래치 두 쌍을 들어 올리고 내부 레일을 밀어 내십시오.

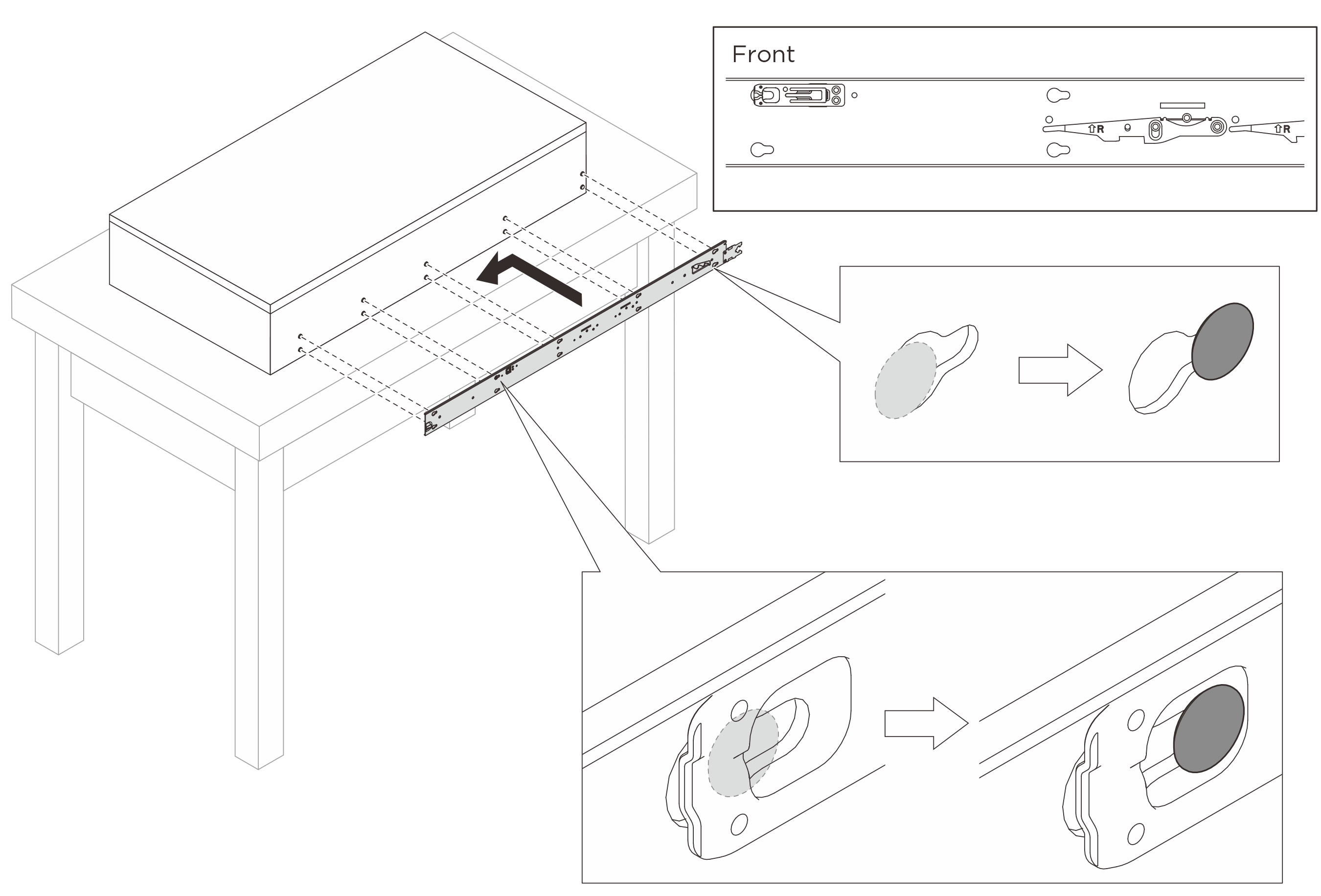

내부 레일의 슬롯을 서버 측면의 해당하는 T핀에 맞춘 다음 T핀이 내부 레일에 잠길 때까지 내부 레일을 앞쪽으로 미십시오. T핀이 모두 내부 레일에 맞물려 있는지 확인하십시오.
주의
- 왼쪽 레일(L로 표시)과 오른쪽 레일(R로 표시)의 두 가지 내부 레일이 있습니다. 각 레일이 서버의 해당 방향에 설치되었는지 확인하십시오.
- 내부 레일을 서버에 조립할 때 스탬프 "Front"가 항상 앞쪽을 향하도록 하십시오.

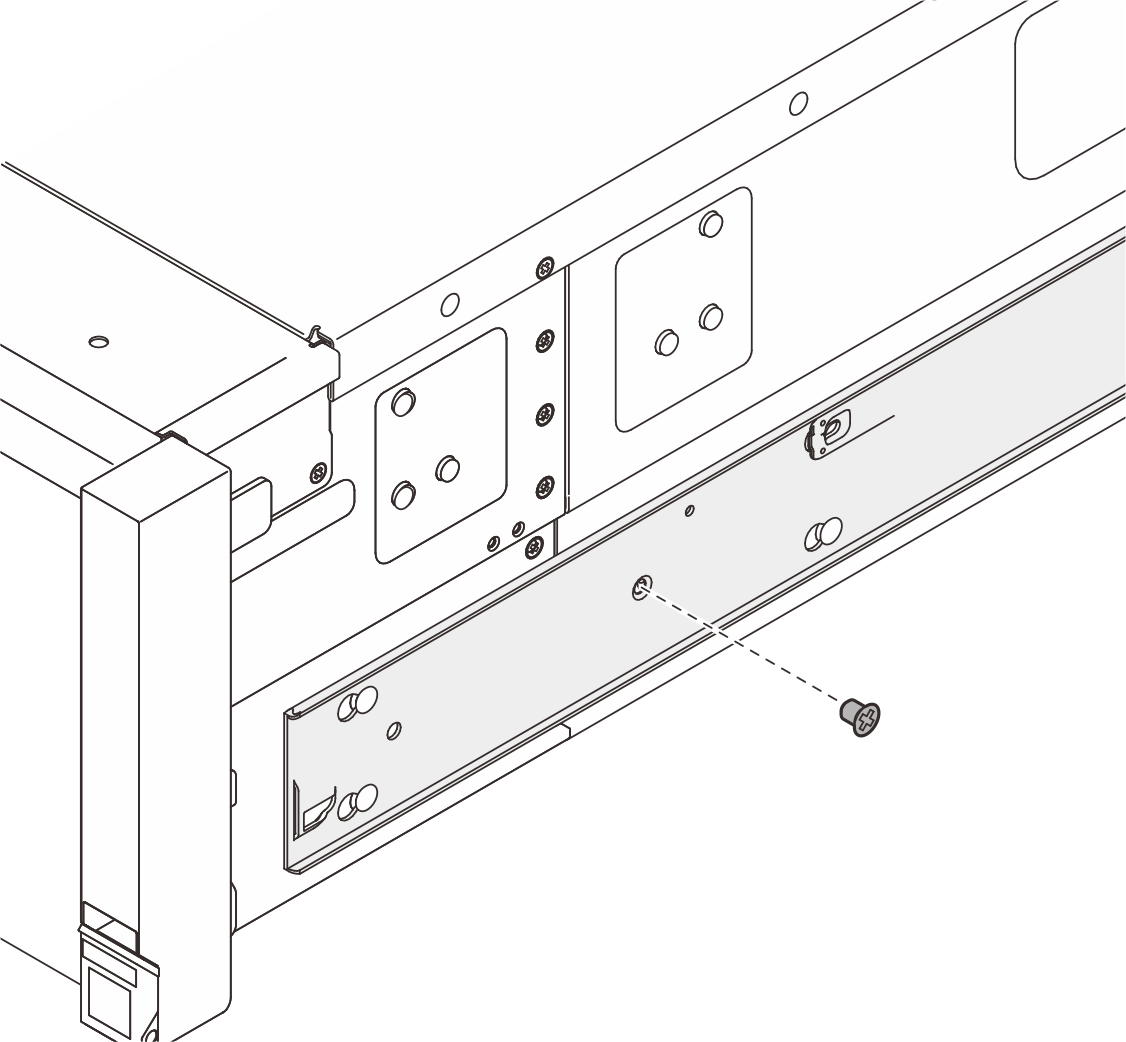

그림과 같이 M4 나사를 삽입하고 조여 내부 레일을 고정하십시오.
다른 레일에서 이전 두 단계를 반복하십시오.

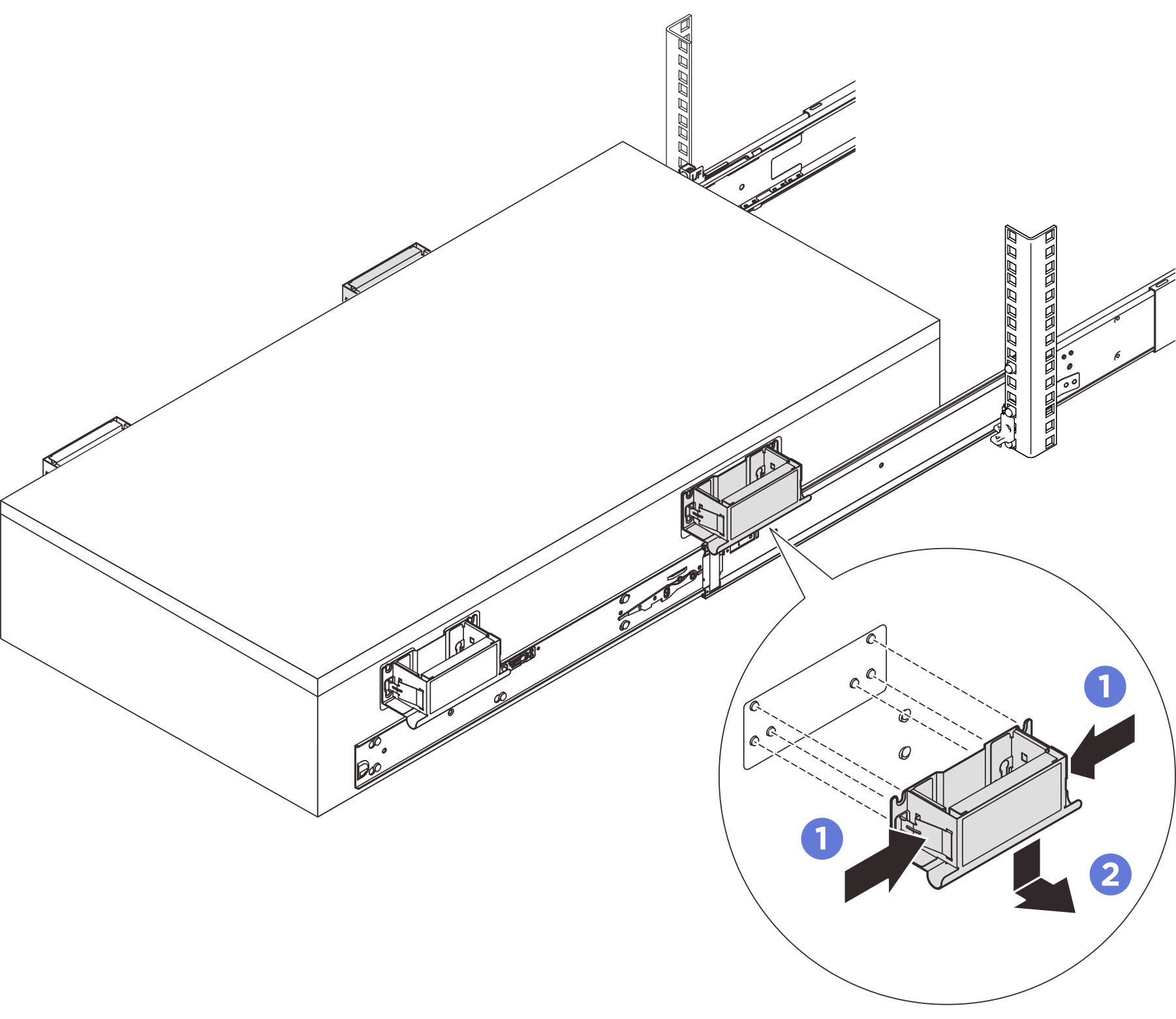

서버를 수동으로 들어 올려야 하는 경우 리프트 손잡이를 부착하십시오.

주

랙에 서버를 설치하십시오.

주의

서버를 수동으로 이동할 때는 항상 들어 올리기 지점이나 리프트 손잡이로 서버를 잡으십시오.

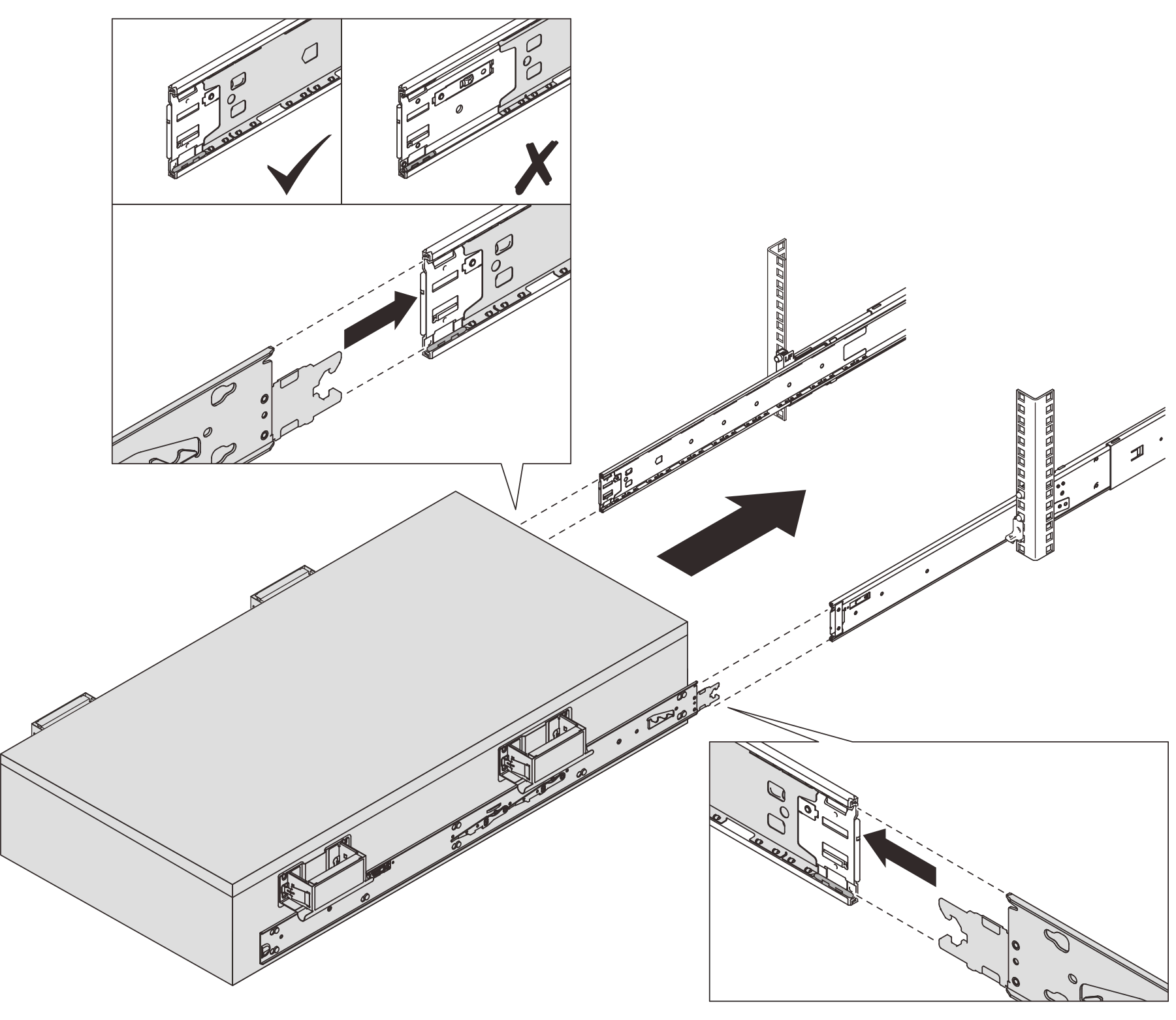

내부 레일의 뒤쪽 끝을 모두 중간 레일의 구멍에 맞추고 두 쌍의 레일이 올바르게 맞물리는지 확인하십시오. 그런 다음 레일이 멈출 때까지 서버를 랙에 조심스럽게 밀어 넣으십시오.
주의
내부 레일을 중간 레일에 삽입하기 전에 중간 레일 양쪽의 볼 고정장치가 가장 바깥쪽 위치에 도달했는지 확인하십시오.

양쪽에서 앞면 및 뒷면 리프트 손잡이를 제거하십시오(설치된 경우).

주

밀어 넣기 전에 먼저 리프트 핸들을 모두 제거해야 합니다.

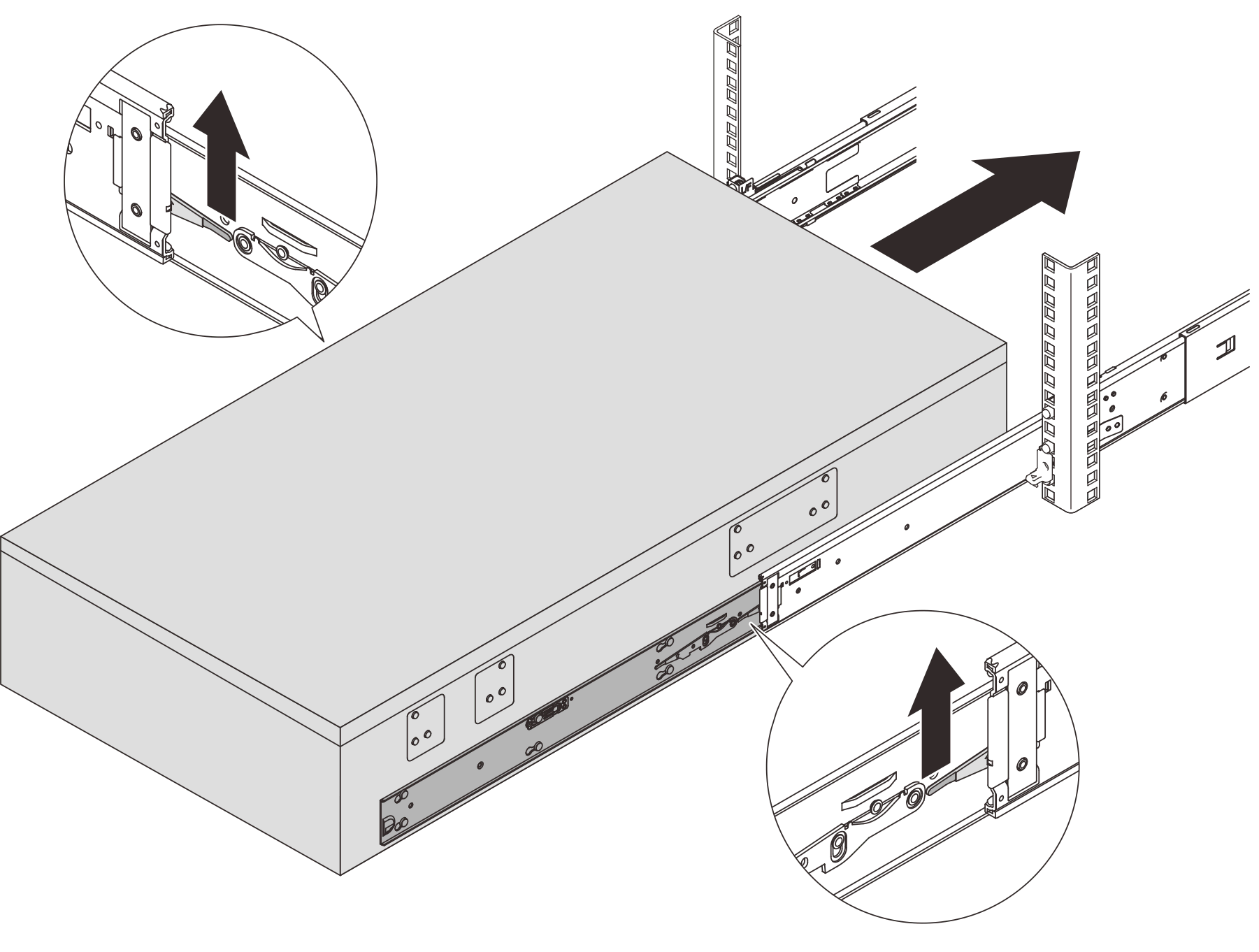

표시된 것과 같이 잠금 래치를 들어 올려 제자리에 들어갈 때까지 서버를 랙에 밀어 넣으십시오.

주의
레일이 원활하게 작동하는지 확인하기 위해 서버를 끝까지 밀어 냈다가 다시 끝까지 밀어 넣으십시오.

(옵션) 랙에 서버를 고정하십시오.

뒷면	앞면

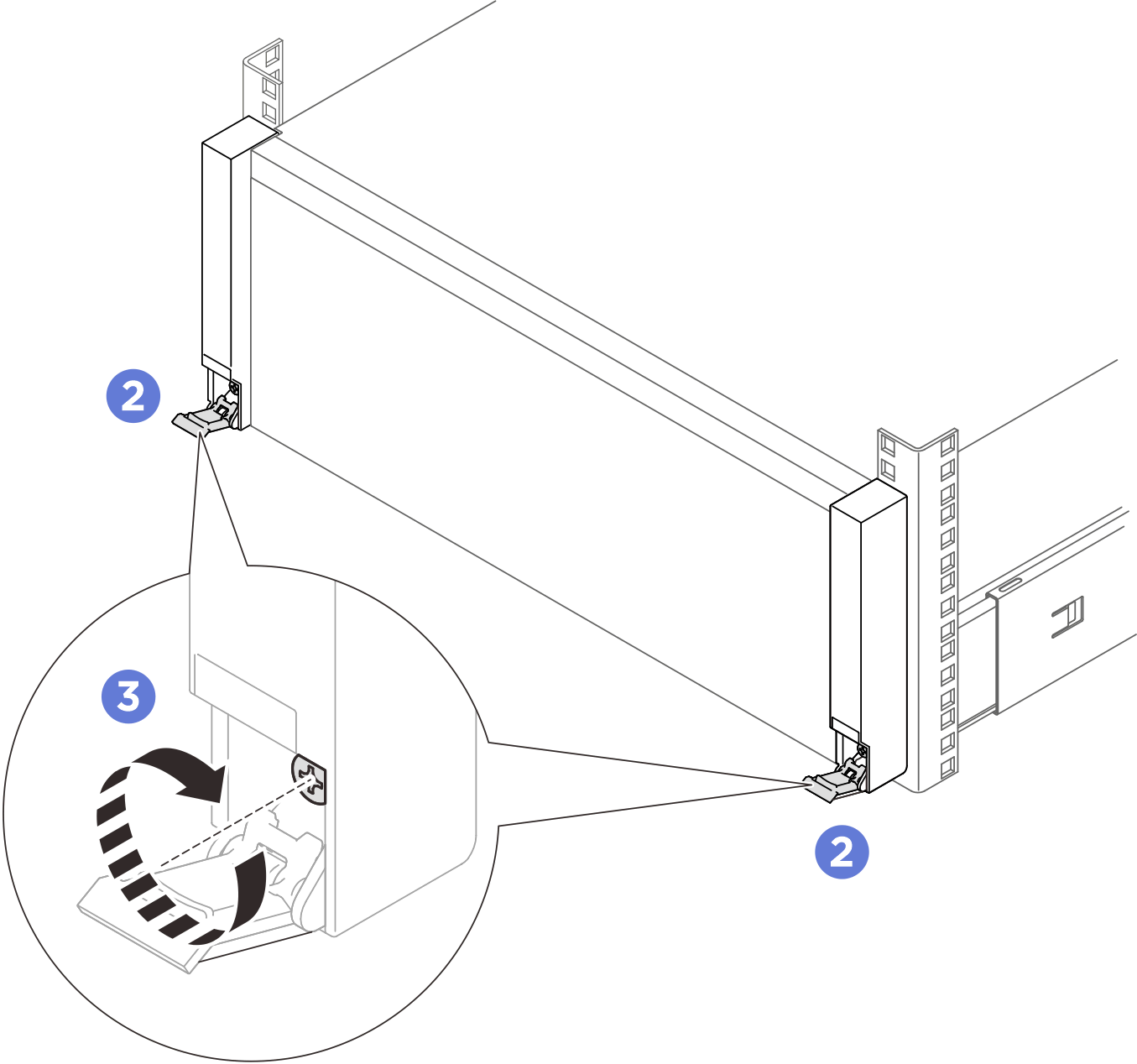

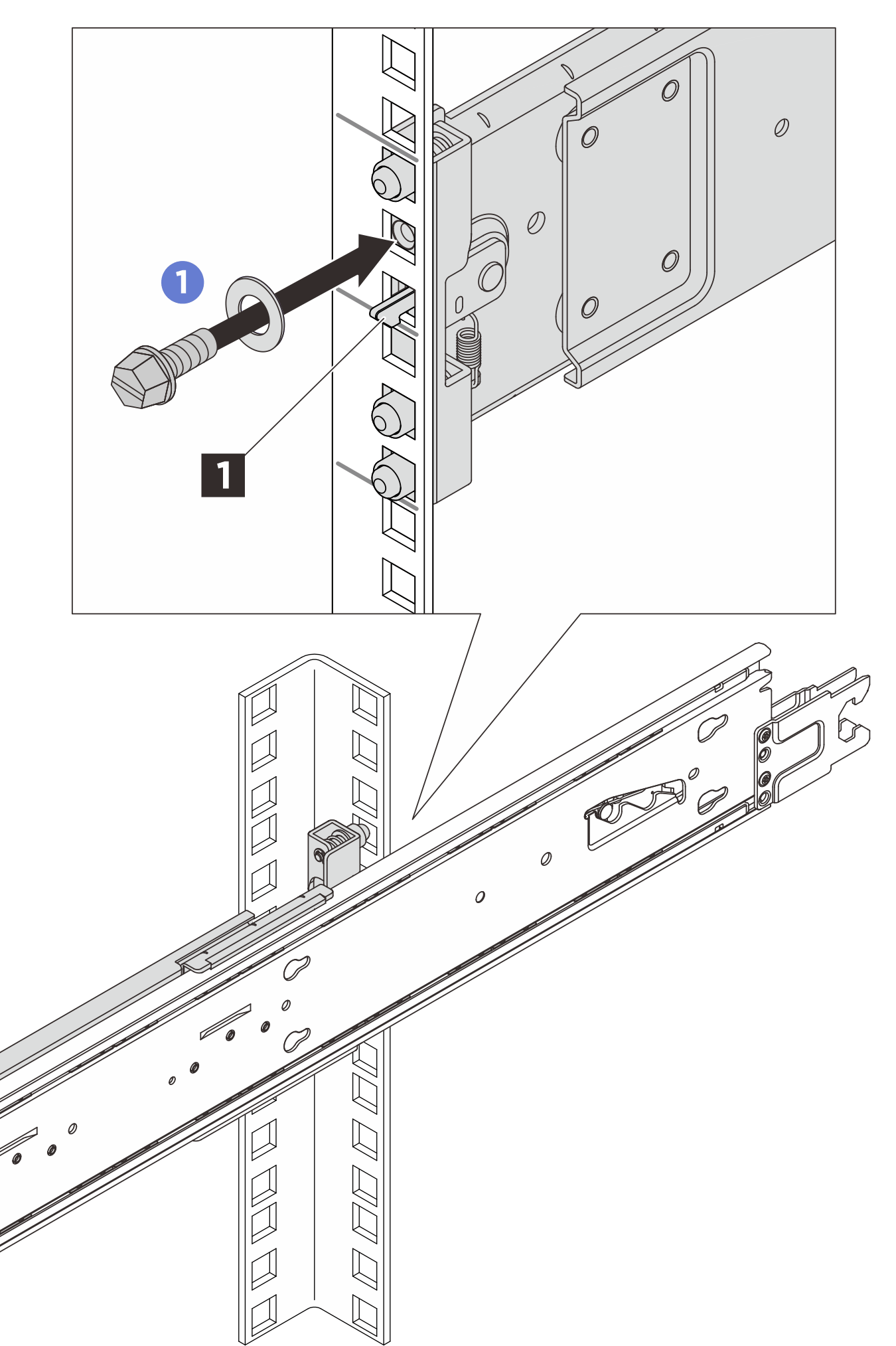

주 다음 지침에는 일자형, 육각 소켓 또는 십자형 드라이버를 사용하십시오. 와셔와 함께 M5 나사를 각 후크 래치 아래의 구멍에 삽입하고 조이십시오 `1`. 랙 해제 래치를 여십시오. Phillips 드라이버로 고정 나사를 시계 방향으로 조이십시오.

완료한 후

부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
