Server am Rack installieren (Gehäuse mit E3.S-Positionen)

Führen Sie die Anweisungen in diesem Abschnitt aus, um den Server im Rack zu installieren.

Zu dieser Aufgabe

S037 VORSICHT Dieses Teil oder diese Einheit wiegt über 55 kg (121,2 lb). Zum Anheben dieses Teils oder dieser Einheit ist ausgebildetes Fachpersonal und/oder eine Hebevorrichtung erforderlich.

VORSICHT Beim Anheben der Maschine die Arbeitsschutzrichtlinien beachten.

VORSICHT Fallgefahr.

VORSICHT Keine Gegenstände auf die in einem Rack installierte Einheit legen, es sei denn, die im Rack installierte Einheit ist als Ablage vorgesehen.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

• Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

• Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Vorgehensweise

1. Heben Sie den Server an und legen Sie ihn auf einer ebenen und stabilen Oberfläche ab.

   Verwendung einer Hebevorrichtung: (empfohlen) VORSICHT Dieses Teil oder diese Einheit wiegt über 55 kg (121,2 lb). Zum Anheben dieses Teils oder dieser Einheit ist ausgebildetes Fachpersonal und/oder eine Hebevorrichtung erforderlich.
   Manuelles Heben: (nicht empfohlen) Achtung Bevor Sie den Server anheben, entfernen Sie alle Netzteileinheiten und Speicherlaufwerke.
   VORSICHT Beim Anheben der Maschine die Arbeitsschutzrichtlinien beachten.	VORSICHT Fallgefahr.
   VORSICHT Stellen Sie sicher, dass der Sever von drei Personen an den Hebepositionen (1) angehoben wird.

2. Entfernen Sie die inneren Schienen von den mittleren Schienen.

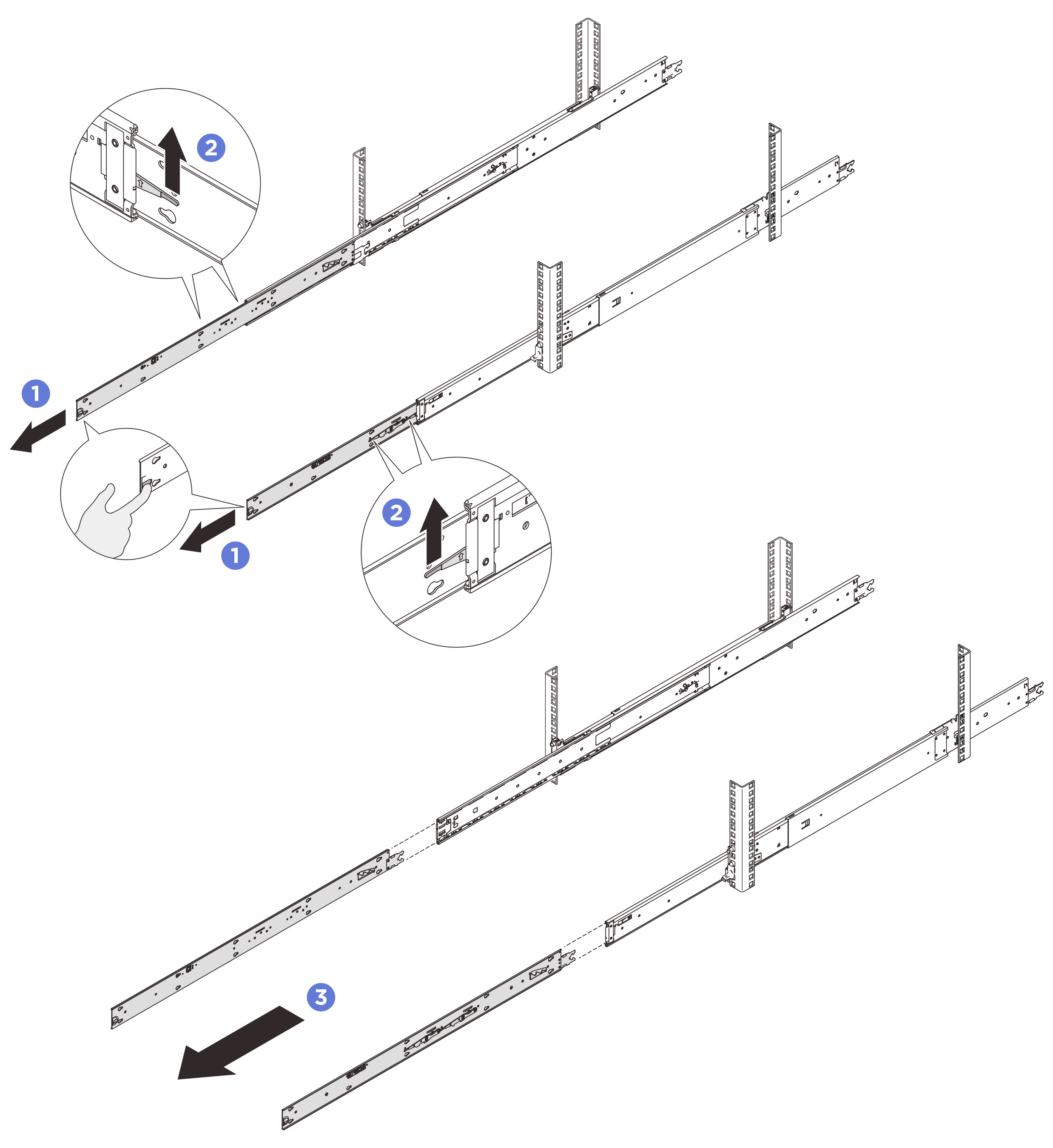

   Ziehen Sie die inneren Schienen bis zum Anschlag heraus. Heben Sie die Verriegelungshebel an und ziehen Sie an den inneren Schienen, um sie von den mittleren Schienen zu lösen. Anmerkung An den Schienen befinden sich zwei Verriegelungshebelpaare. Heben Sie beide Verriegelungspaare an, um die inneren Schienen herauszuschieben. Entfernen Sie die inneren Schienen.

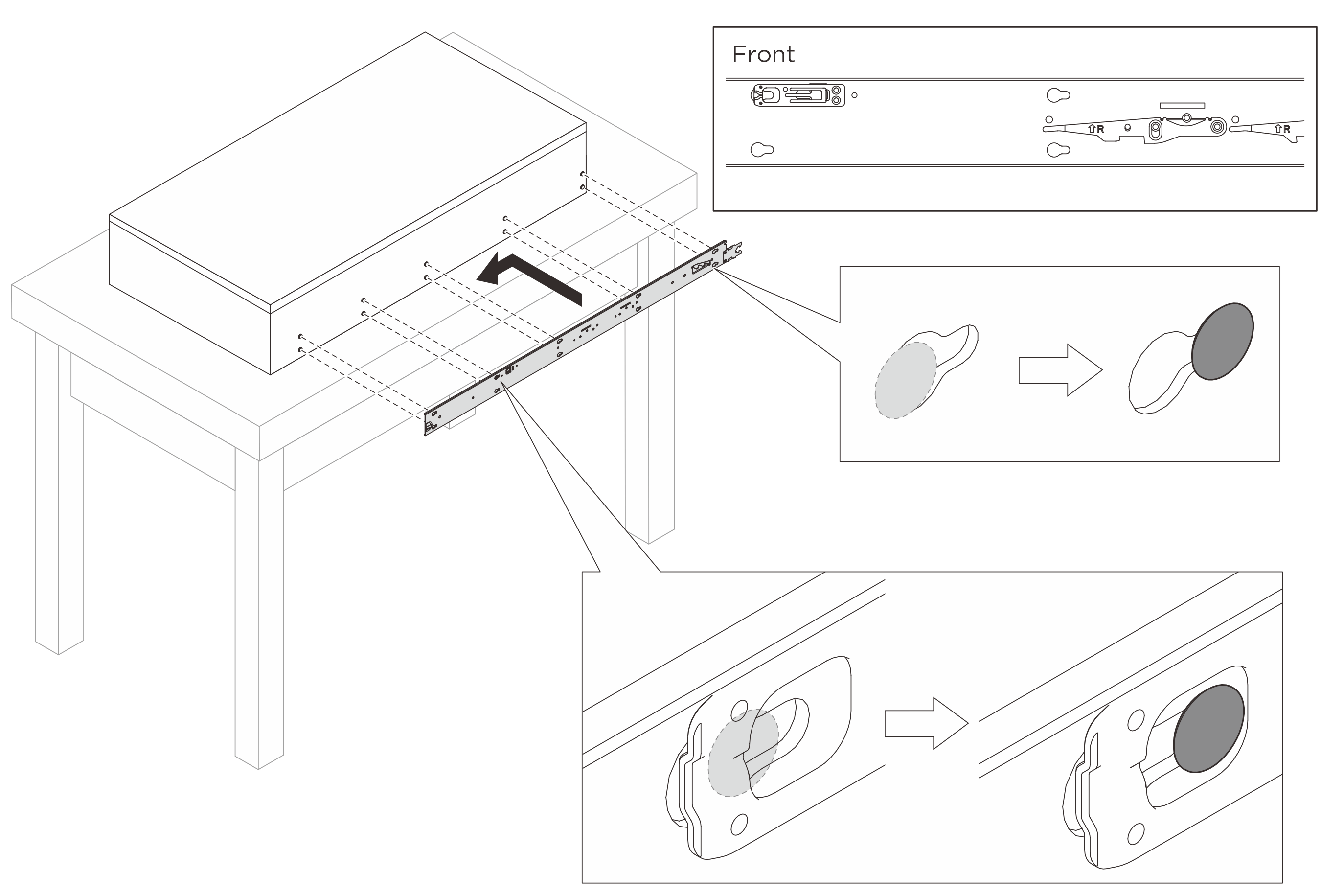

3. Richten Sie die Aussparungen der inneren Schiene an den entsprechenden T-Stiften an der Seite des Servers aus. Schieben Sie die innere Schiene anschließend nach vorne, bis die T-Stifte an der inneren Schiene einrasten. Stellen Sie sicher, dass alle T-Stifte in die innere Schiene eingerastet sind.
   Achtung

   • Es gibt zwei innere Schienen, die linke Schiene (mit L gekennzeichnet) und die rechte Schiene (mit R gekennzeichnet). Stellen Sie sicher, dass jede Schiene auf der entsprechenden Seite des Servers installiert ist.

   • Achten Sie darauf, dass der Aufdruck „Front“ immer nach vorne zeigt, wenn Sie die inneren Schienen am Server montieren.

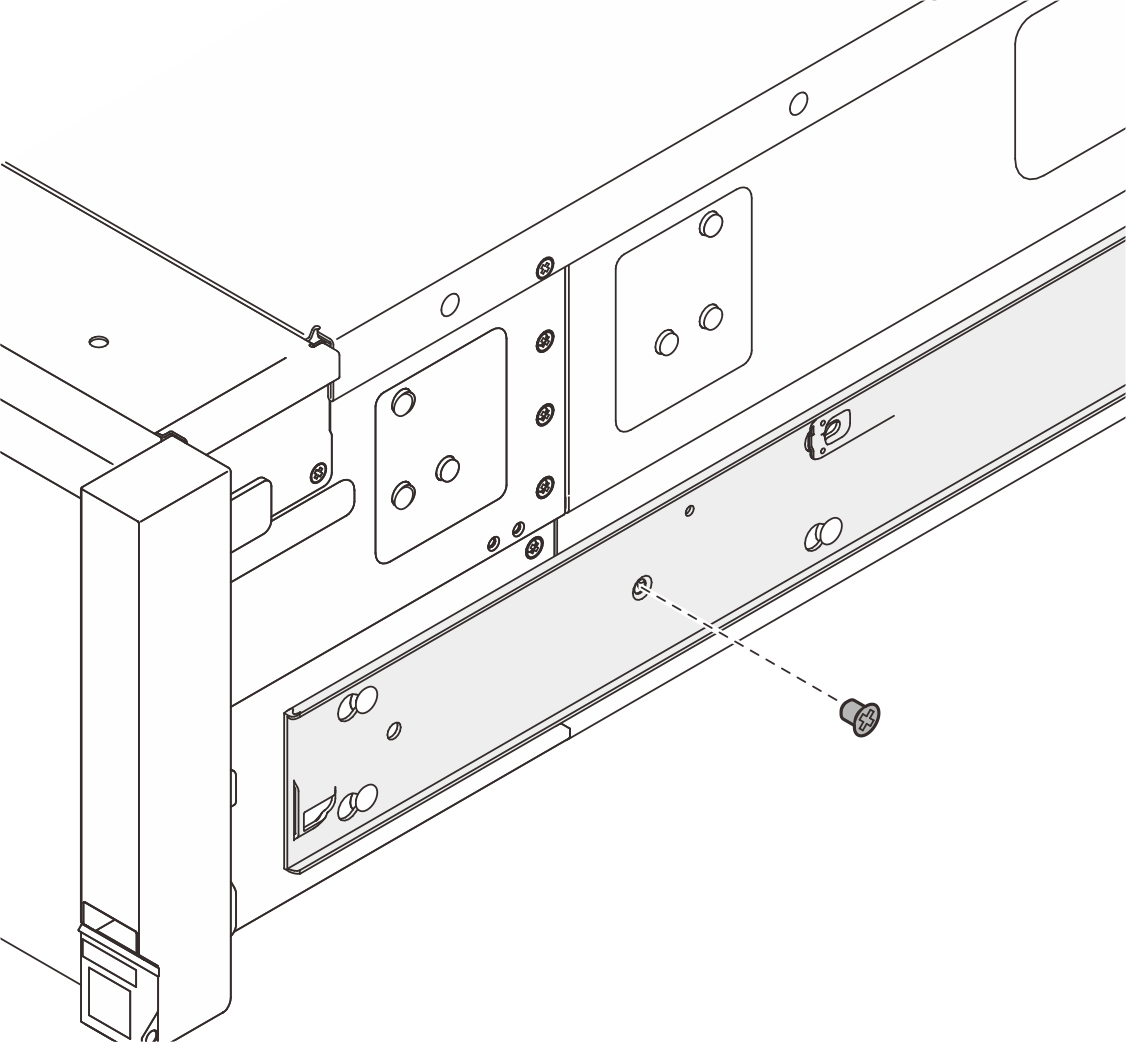

4. Setzen Sie eine M4-Schraube ein und ziehen Sie sie fest, um die innere Schiene wie dargestellt zu befestigen.



5. Wiederholen Sie die vorherigen zwei Schritte mit der anderen Schiene.
6. Bringen Sie die Hebegriffe an, wenn Sie den Server manuell anheben müssen.

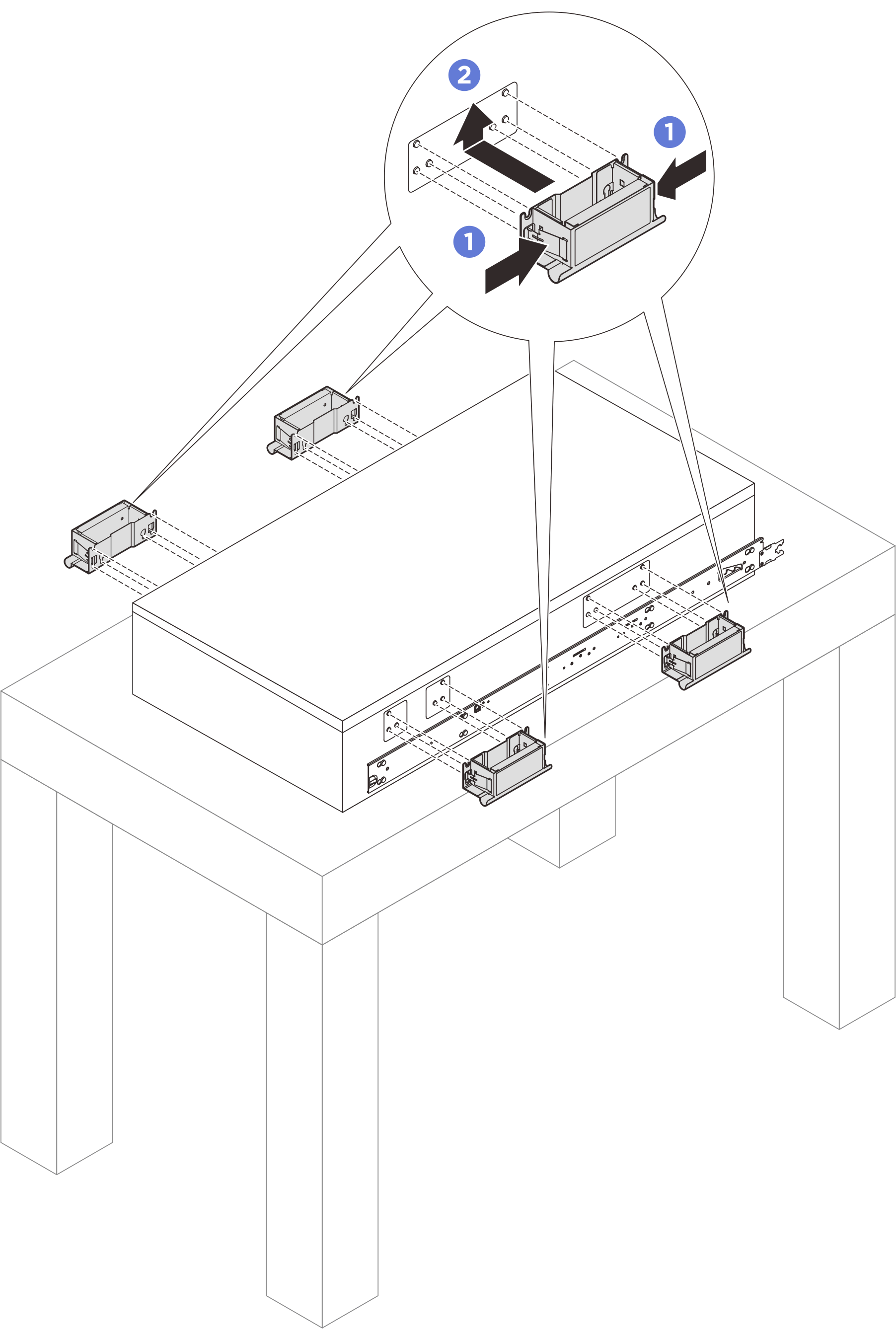

   Drücken Sie beide Laschen an den Griffseiten zusammen. Richten Sie die Griffe an den sechs seitlichen Pfosten des Servers aus und schieben Sie die Griffe nach oben, um sie am Gehäuse zu sichern. Anmerkung Stellen Sie sicher, dass alle sechs Pfosten gesichert sind. Es gibt insgesamt vier Hebegriffe. Stellen Sie sicher, dass alle ordnungsgemäß befestigt sind, bevor Sie den Server anheben.

7. Installieren Sie den Server im Rack.

   Achtung Wenn Sie den Server manuell versetzen, halten Sie den Server immer an den Hebepositionen oder Hebegriffen fest.

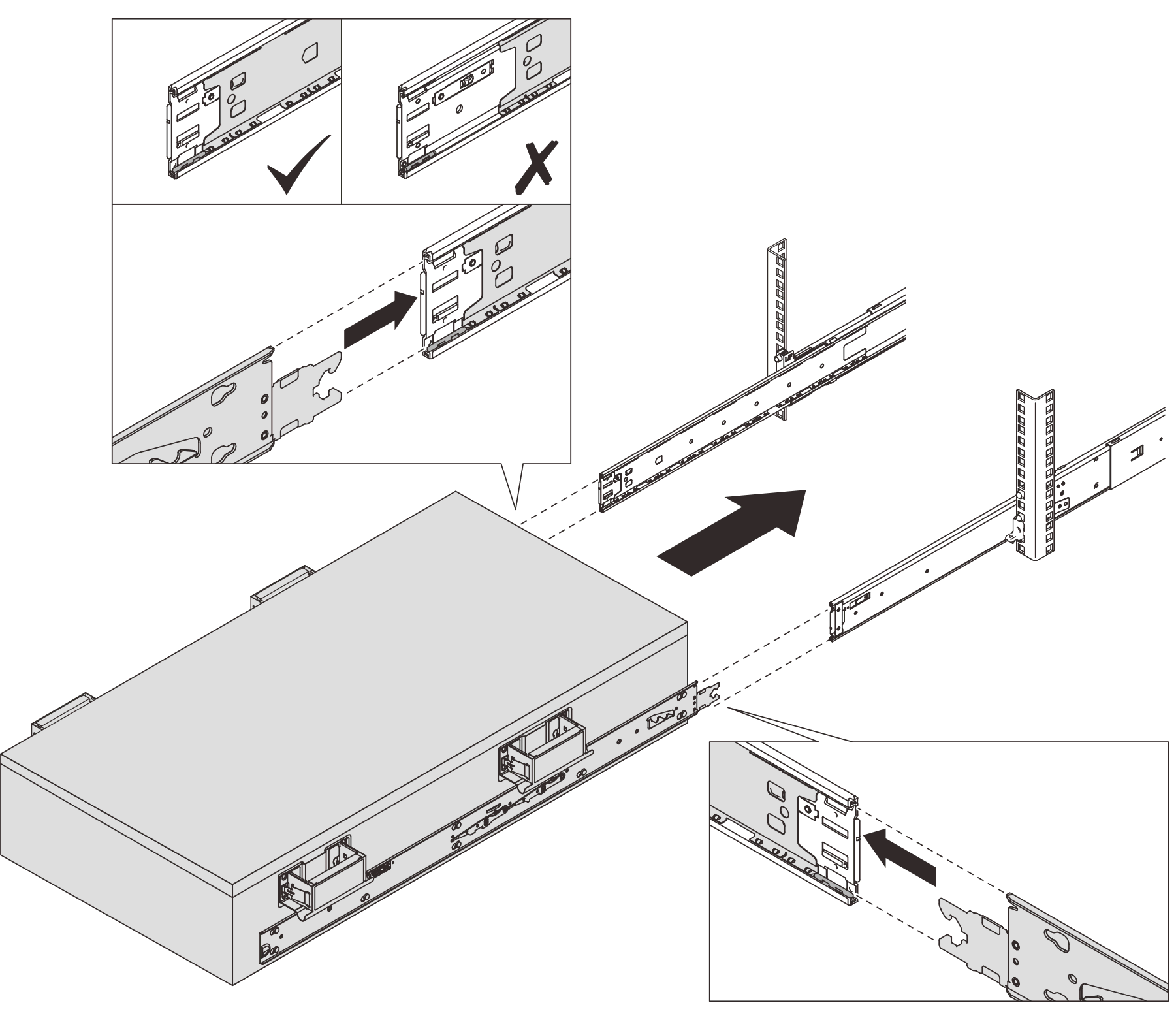

   1. Richten Sie das hintere Ende der beiden inneren Schienen an den Öffnungen in den mittleren Schienen aus und stellen Sie sicher, dass die beiden Schienenpaare ordnungsgemäß ineinander greifen. Schieben Sie den Server dann vorsichtig bis zum Anschlag in das Rack.
      Achtung

      Stellen Sie vor dem Einsetzen der inneren Schienen in die mittleren Schienen sicher, dass die Kugelhalterungen an beiden Seiten der mittleren Schienen die äußerste Position erreichen.
   2. Entfernen Sie die vorderen und hinteren Hebegriffe an beiden Seiten, falls installiert.

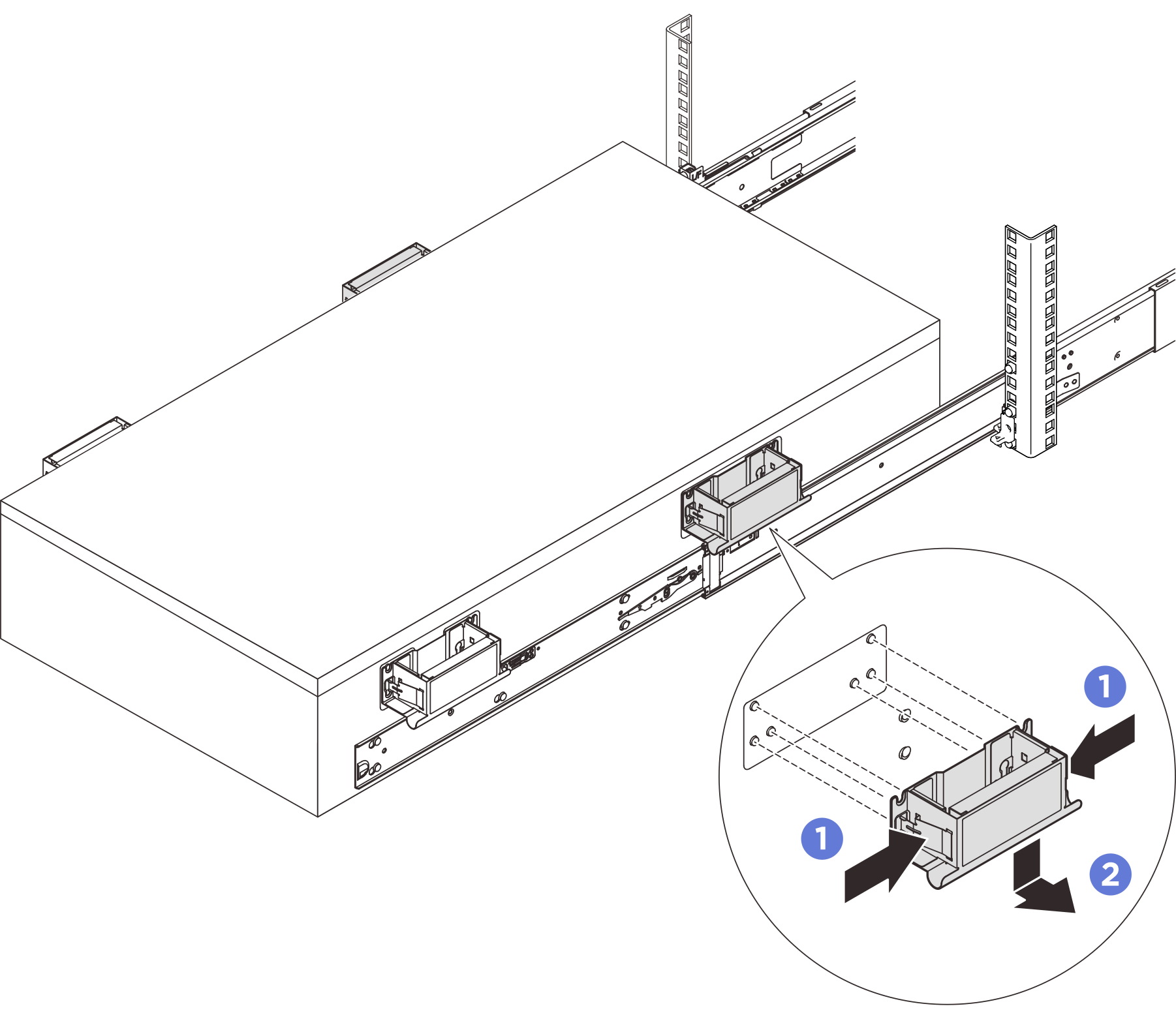

      Drücken Sie beide Laschen an den Griffseiten zusammen. Schieben Sie die Griffe nach unten, um sie vom Server zu entfernen. Anmerkung Stellen Sie sicher, dass Sie alle Hebegriffe entfernen, bevor Sie den Server weiter in das Rack hineinschieben.

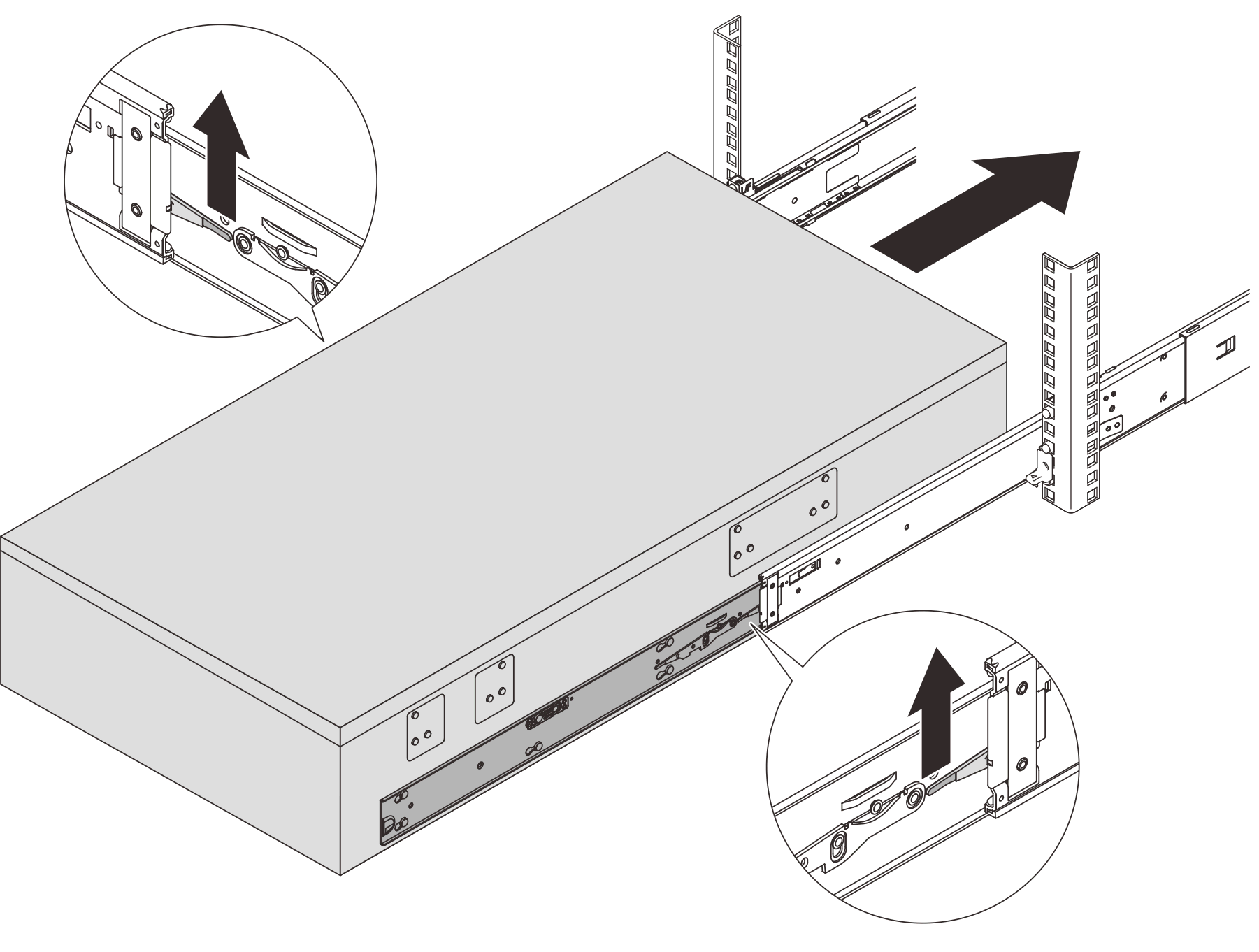

   3. Heben Sie das Verriegelungshebelpaar wie dargestellt an, um den Server in das Rack zu schieben, bis er einrastet.

      Achtung Ziehen Sie den Server vollständig heraus und schieben Sie ihn wieder hinein, um sicherzustellen, dass die Schienen reibungslos funktionieren.

8. Installieren Sie wieder alle Komponenten, die Sie zuvor entfernt haben.
9. (Optional) Server am Rack sichern.

   Rückseite

   Vorderseite

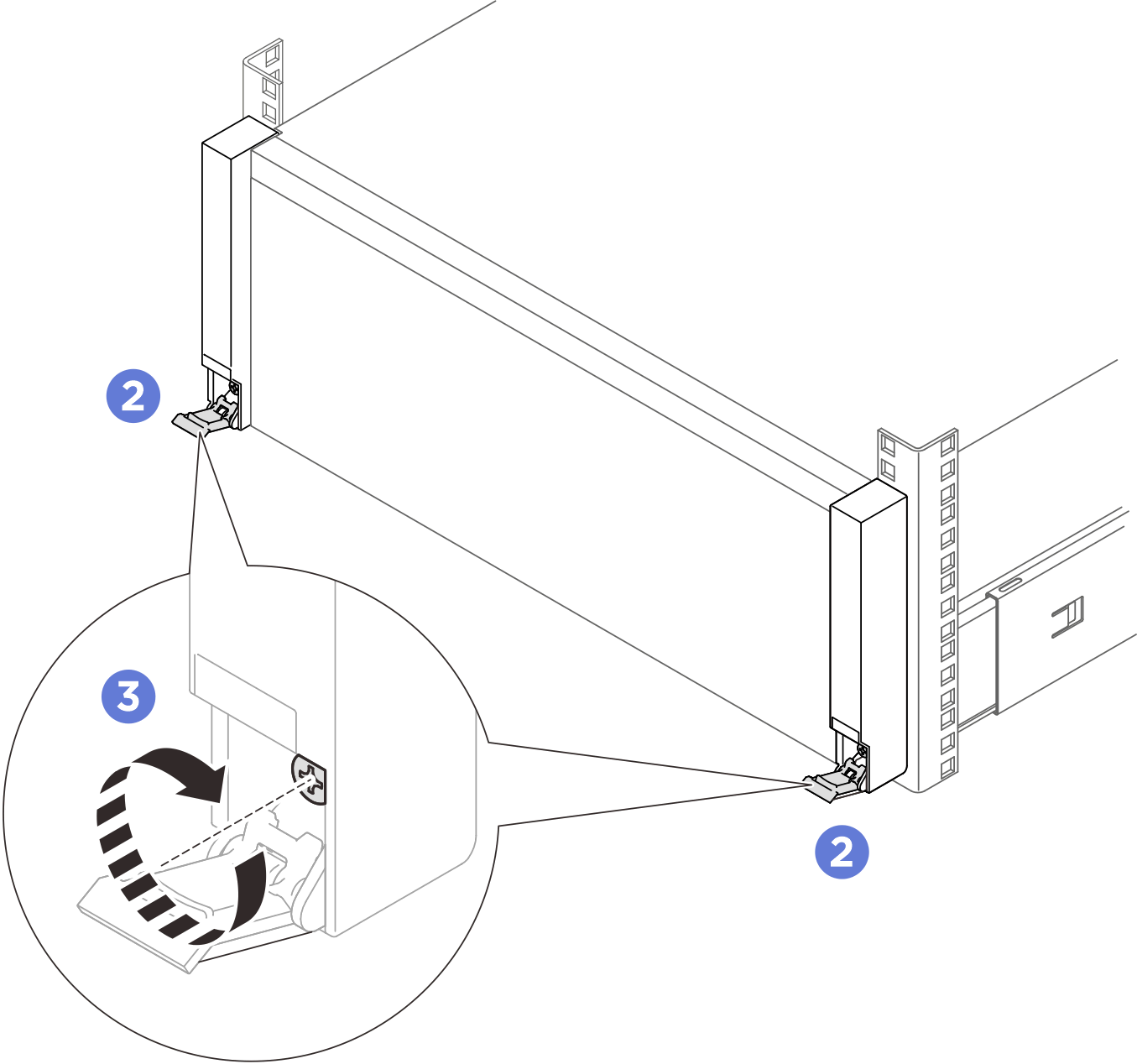

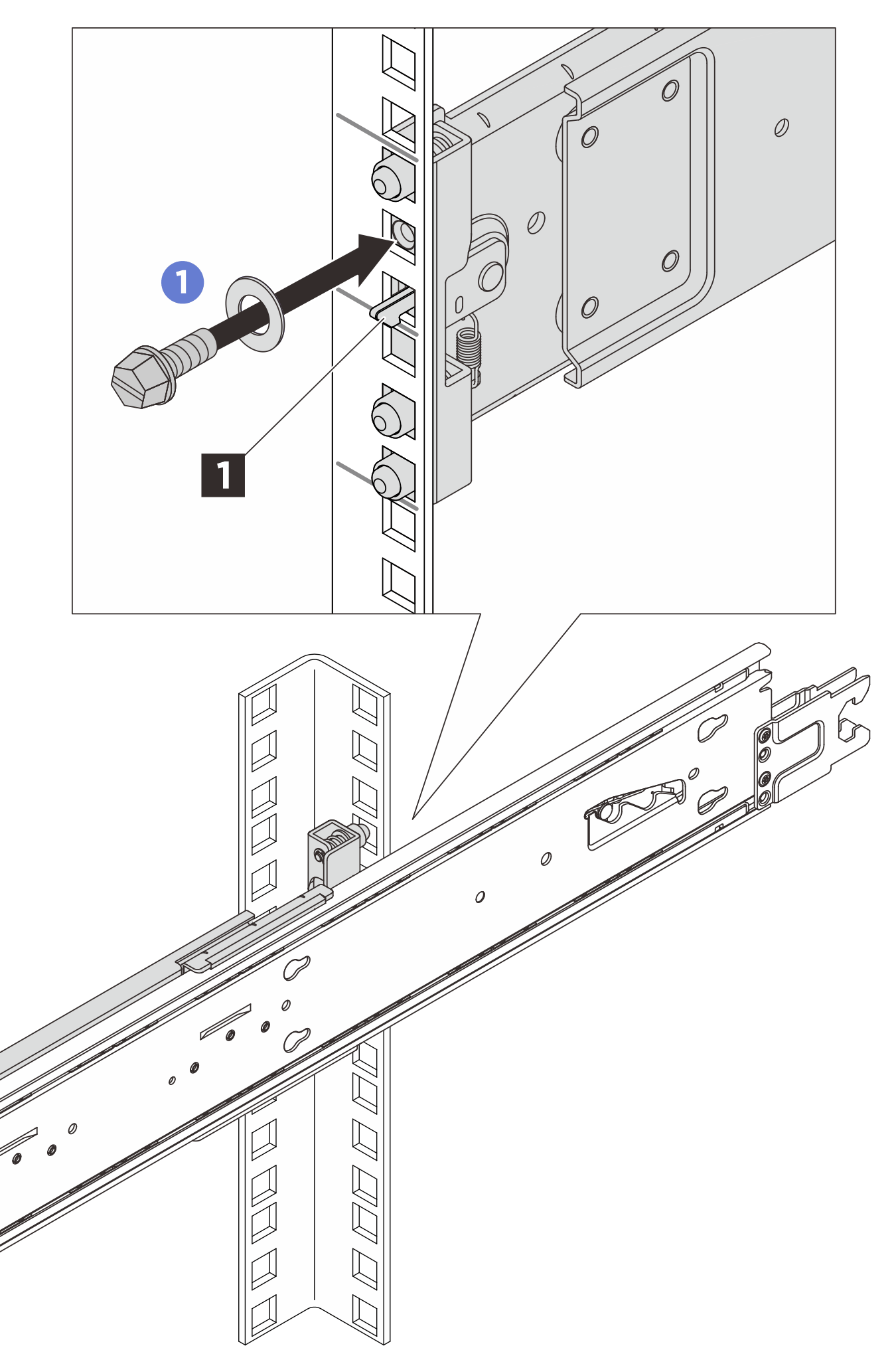

   Anmerkung Verwenden Sie bei den folgenden Anweisungen entweder einen Innensechskantschlüssel, Schlitz‑ oder Kreuzschlitzschraubendreher. Setzen Sie eine M5-Schraube mit einer Unterlegscheibe in die Bohrung unter jeder Hakenverriegelung 1 ein und ziehen Sie sie fest. Öffnen Sie die Rack-Entriegelungshebel. Ziehen Sie die unverlierbaren Schrauben im Uhrzeigersinn mit einem Kreuzschlitzschraubendreher fest.
