Retrait du serveur de l’armoire (châssis doté d’une baie E3.S)

Suivez les instructions de cette section pour retirer le serveur de l’armoire.

À propos de cette tâche

S037
mechanical lift required
ATTENTION
Cette pièce ou cette unité pèse plus de 55 kg (121,2 lb). Ce composant ou cette unité doit être soulevé(e) en toute sécurité par un personnel qualifié et/ou avec un appareil de levage.

3_person_lift
ATTENTION
Soulevez la machine avec précaution.

drop_hazard
ATTENTION
Risque de chute.

No weight on shelf
ATTENTION
Ne placez pas d'objet sur la partie supérieure d'un dispositif monté en armoire sauf s'il est conçu pour être utilisé comme étagère.
Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

  1. Dégagez le serveur s’il a été fixé à l’armoire.
    Avant

    		Arrière

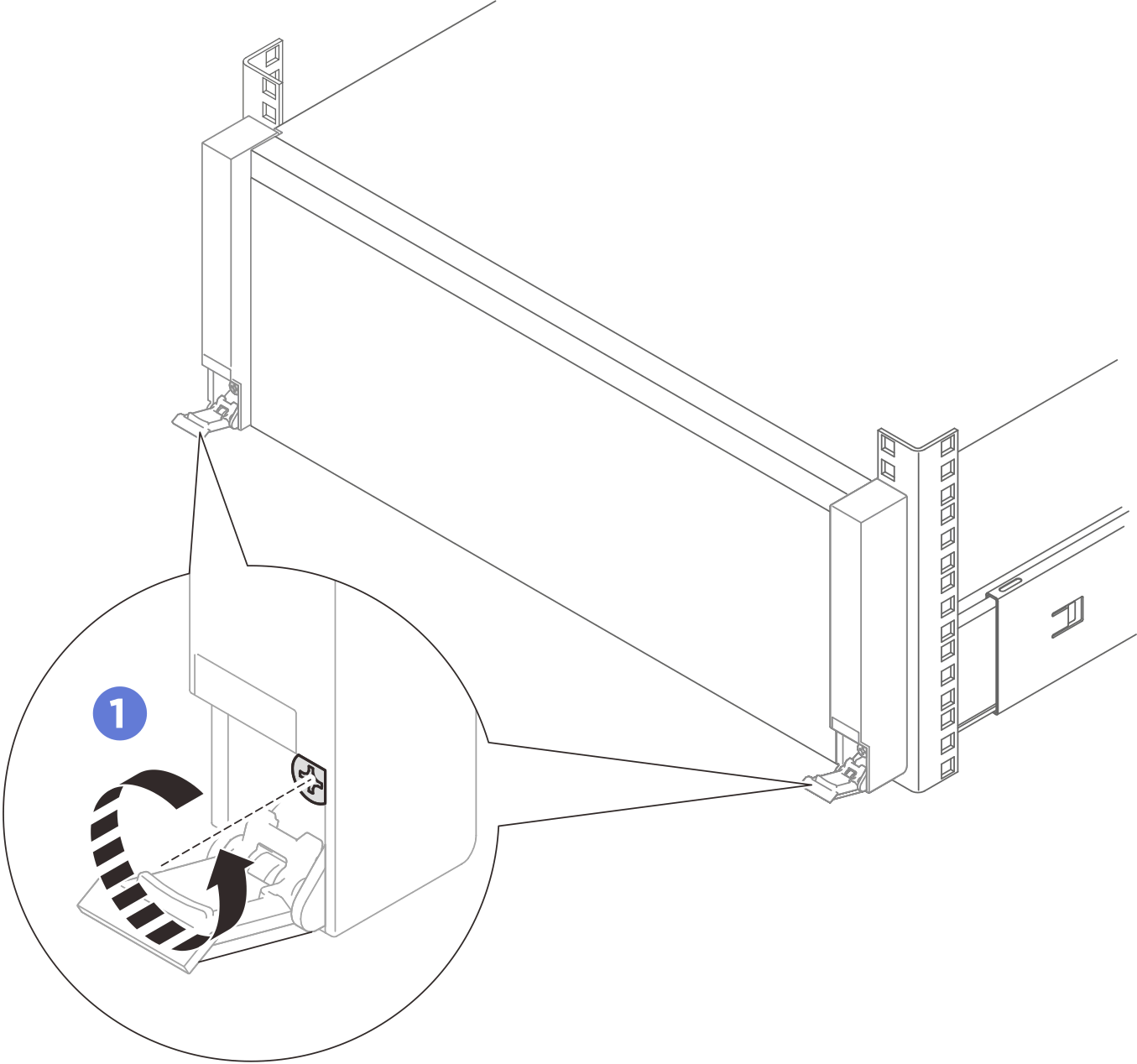

    • Ouvrez les loquets de déblocage de l’armoire, puis desserrez les vis imperdables à l’aide d’un tournevis Phillips, dans le sens contraire des aiguilles d’une montre.
    Remarque
    Dans le cadre des instructions ci-après, assurez-vous de bien utiliser un tournevis plat, à douille hexagonale ou Phillips.

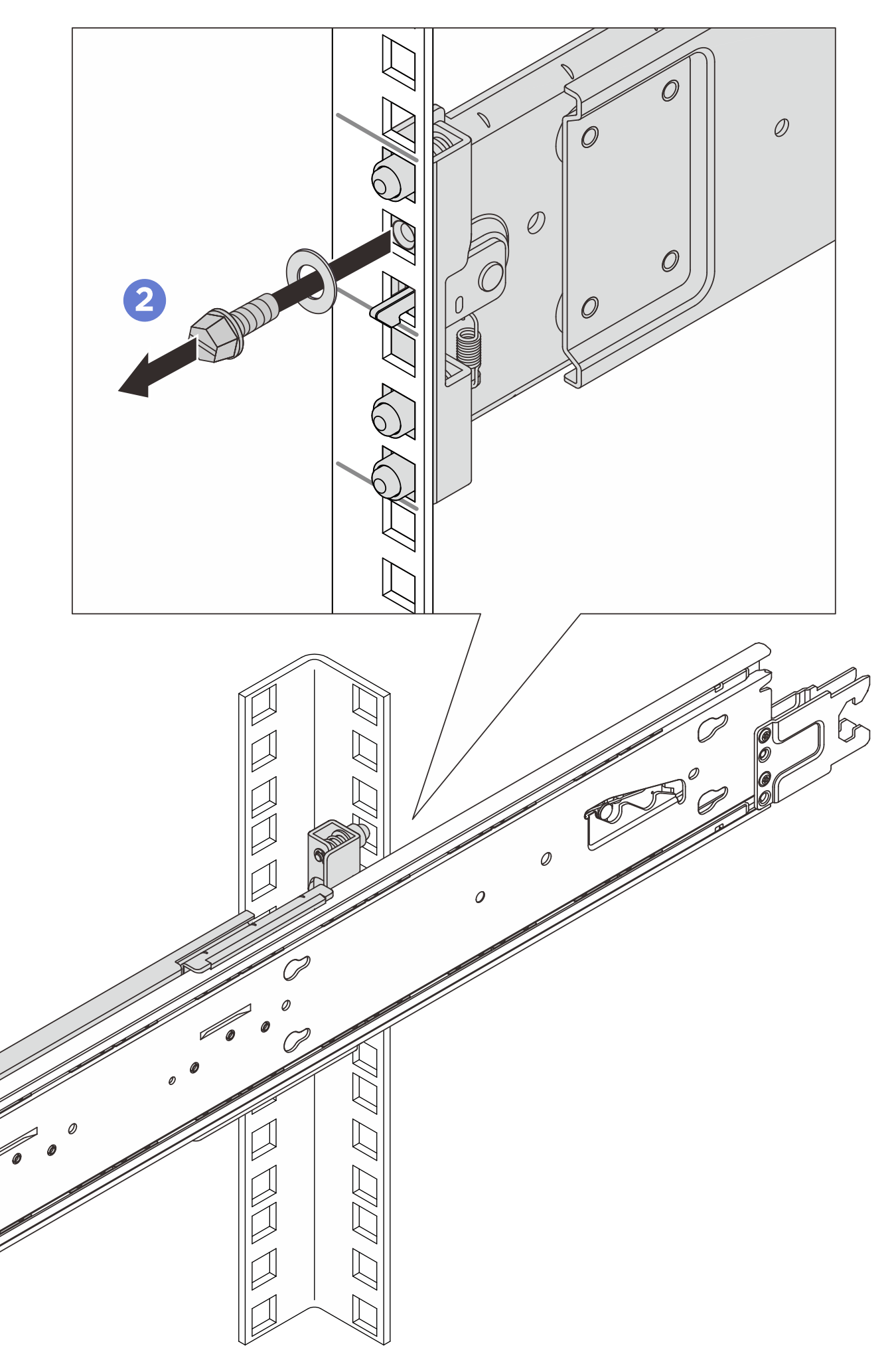

    • Retirez la rondelle et la vis M5 de chaque côté.
  2. Déterminez la méthode de levage.

    Utilisation d’un dispositif de levage : (recommandé)



    ATTENTION
    Cette pièce ou cette unité pèse plus de 55 kg (121,2 lb). Ce composant ou cette unité doit être soulevé(e) en toute sécurité par un personnel qualifié et/ou avec un appareil de levage.

    Levage manuel : (non recommandé)

    Avertissement
    Avant de soulever le serveur, retirez tous les blocs d’alimentation et toutes les unités de stockage.
    ATTENTION
    Soulevez la machine avec précaution.
    		drop_hazard
    ATTENTION
    Risque de chute.


    ATTENTION

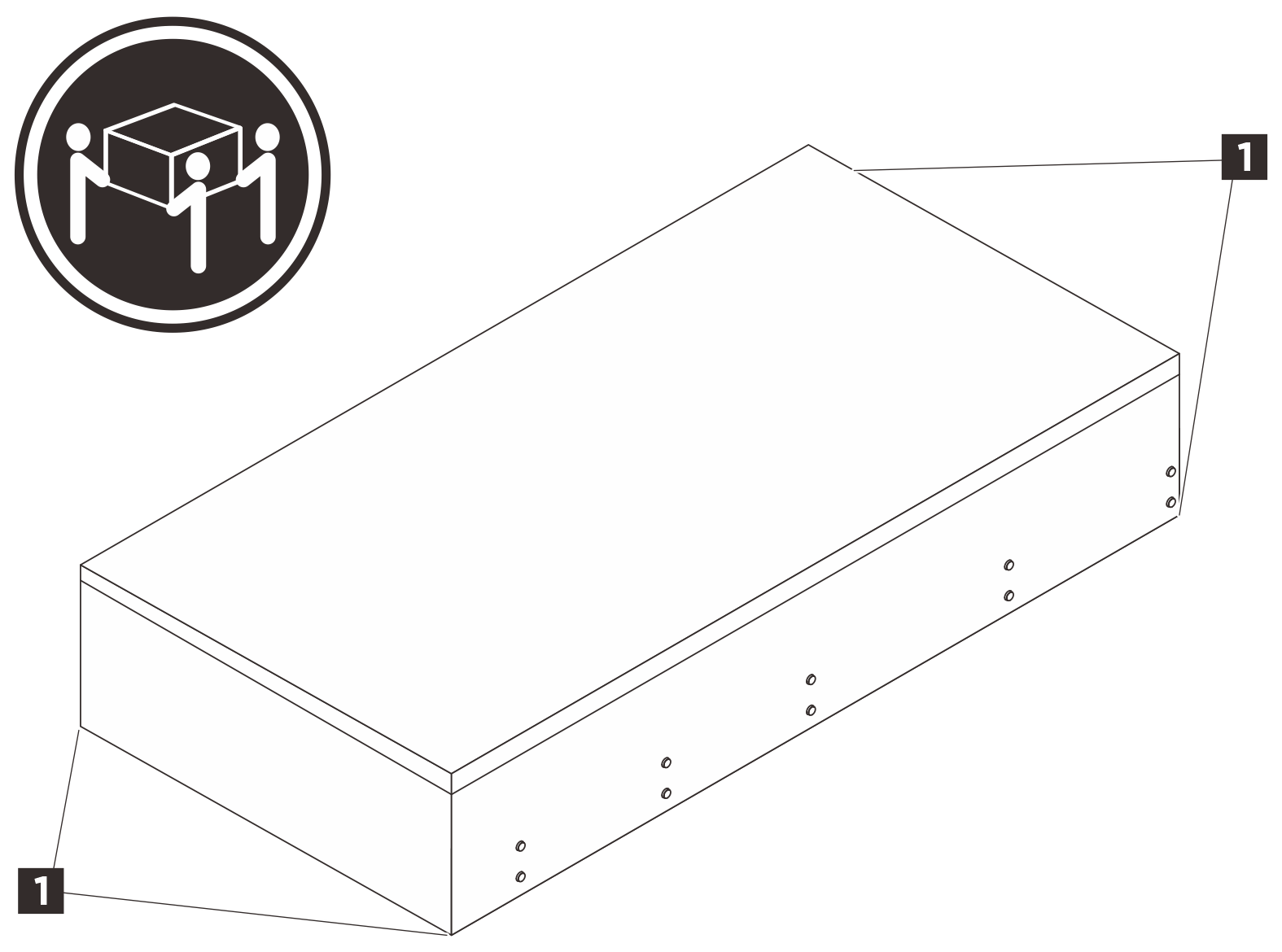

    Assurez-vous d’être trois personnes pour soulever le serveur, en saisissant les points de levage 1.

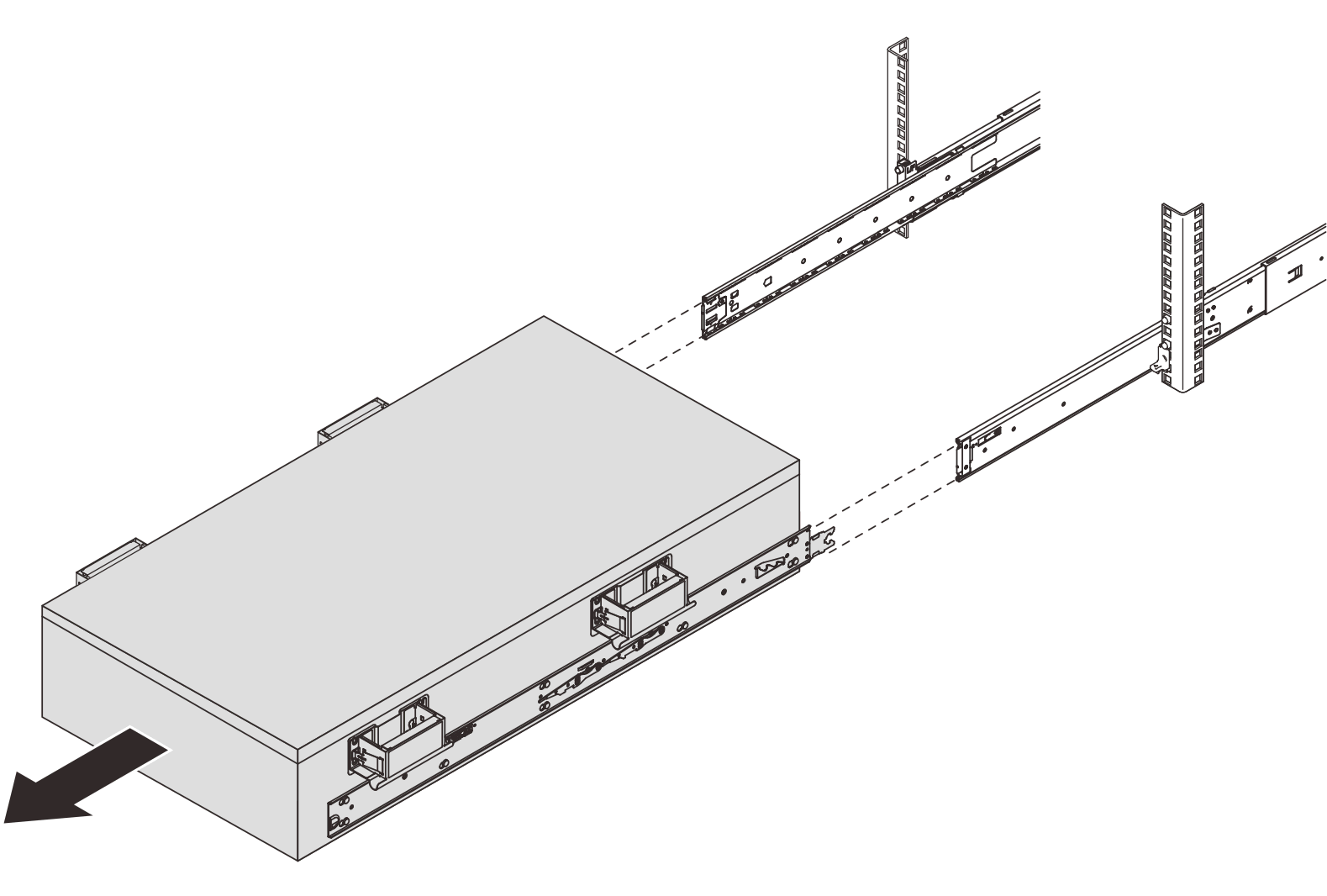

  3. Retirez le serveur de l’armoire en même temps que les glissières internes.




    Avertissement
    Lorsque vous déplacez le serveur manuellement, vous devez constamment le tenir par ses points de levage ou ses poignées.

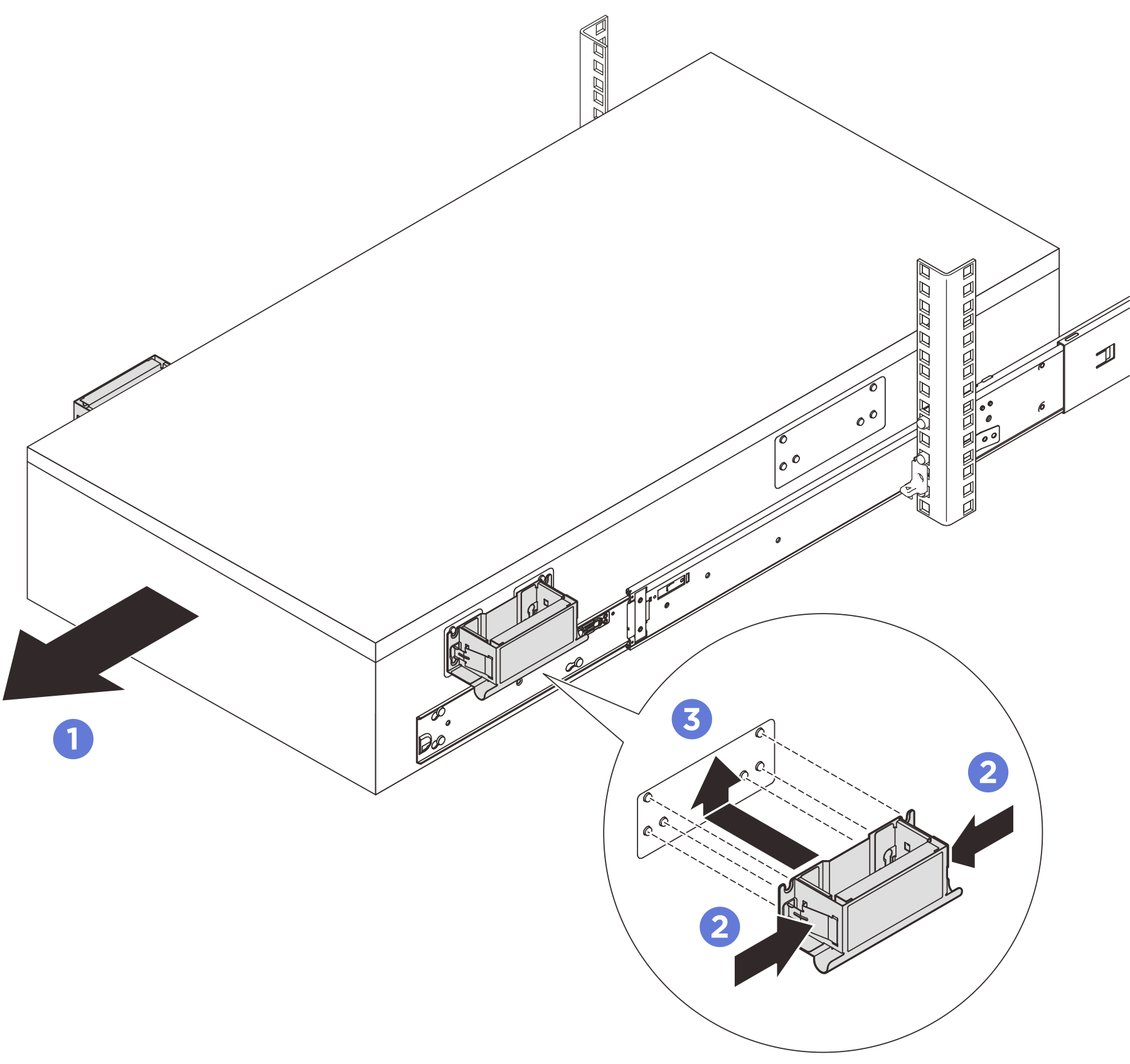

    1. Si vous devez soulever le serveur manuellement, installez la poignée de levage avant.


      • Faites glisser le serveur pour le retirer jusqu’à la butée.
      • Pincez les deux volets sur le côté des poignées.
      • Alignez les poignées sur les 6 montants latéraux du serveur, puis faites-les coulisser vers le haut pour les fixer au châssis.
      ATTENTION
      Assurez-vous de tout d’abord installer les deux poignées de levage avant. Ensuite, passez au coulissement.
    2. Soulevez les premiers loquets de verrouillage afin de passer au coulissement.

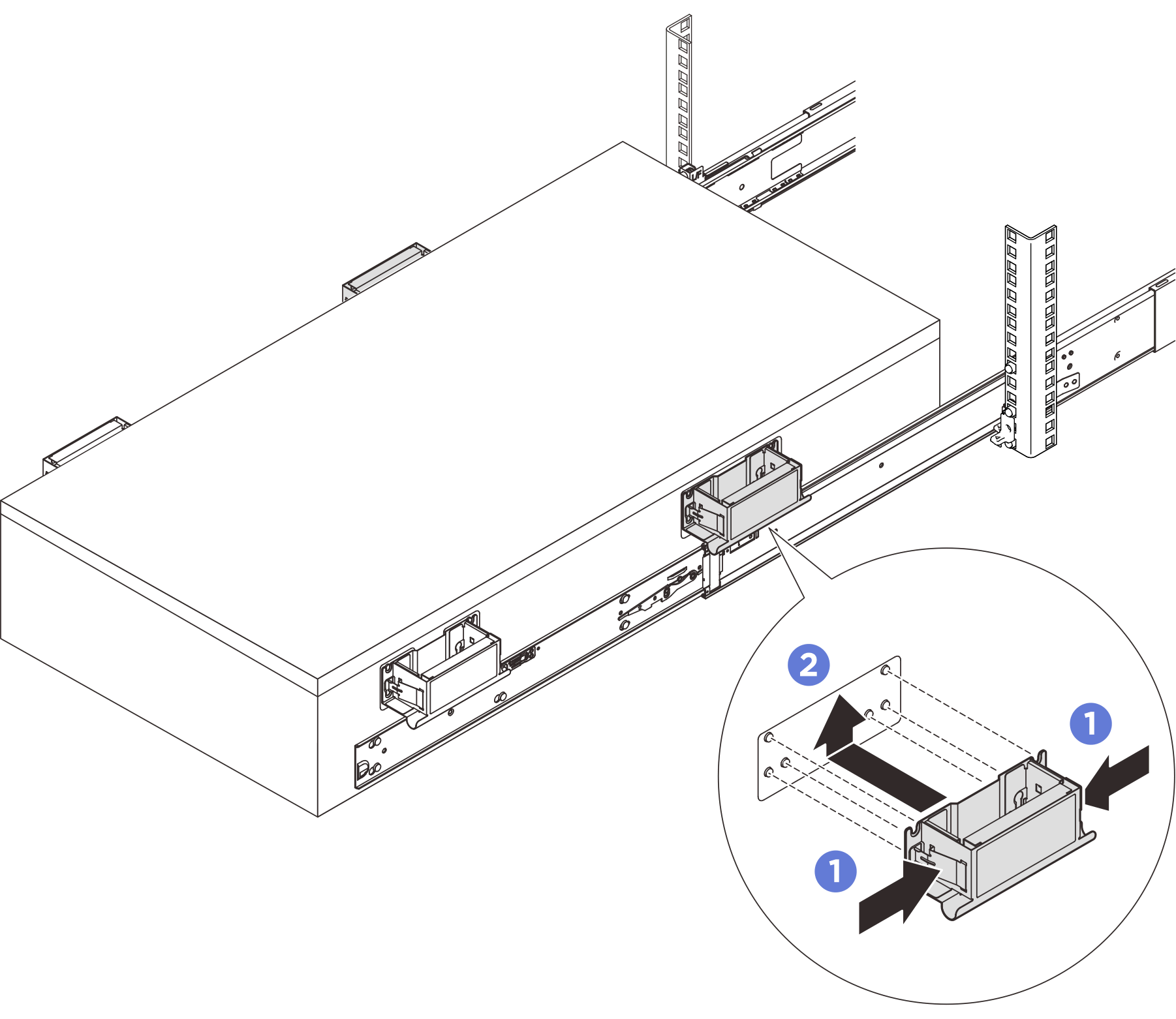

    3. Si vous devez soulever le serveur manuellement, fixez les poignées arrière.


      • Pincez les deux volets sur le côté des poignées.
      • Alignez les poignées sur les 6 montants latéraux du serveur, puis faites-les coulisser vers le haut pour les fixer au châssis.
      ATTENTION
      Assurez-vous de tout d’abord installer les deux poignées de levage arrière. Ensuite, passez au coulissement.

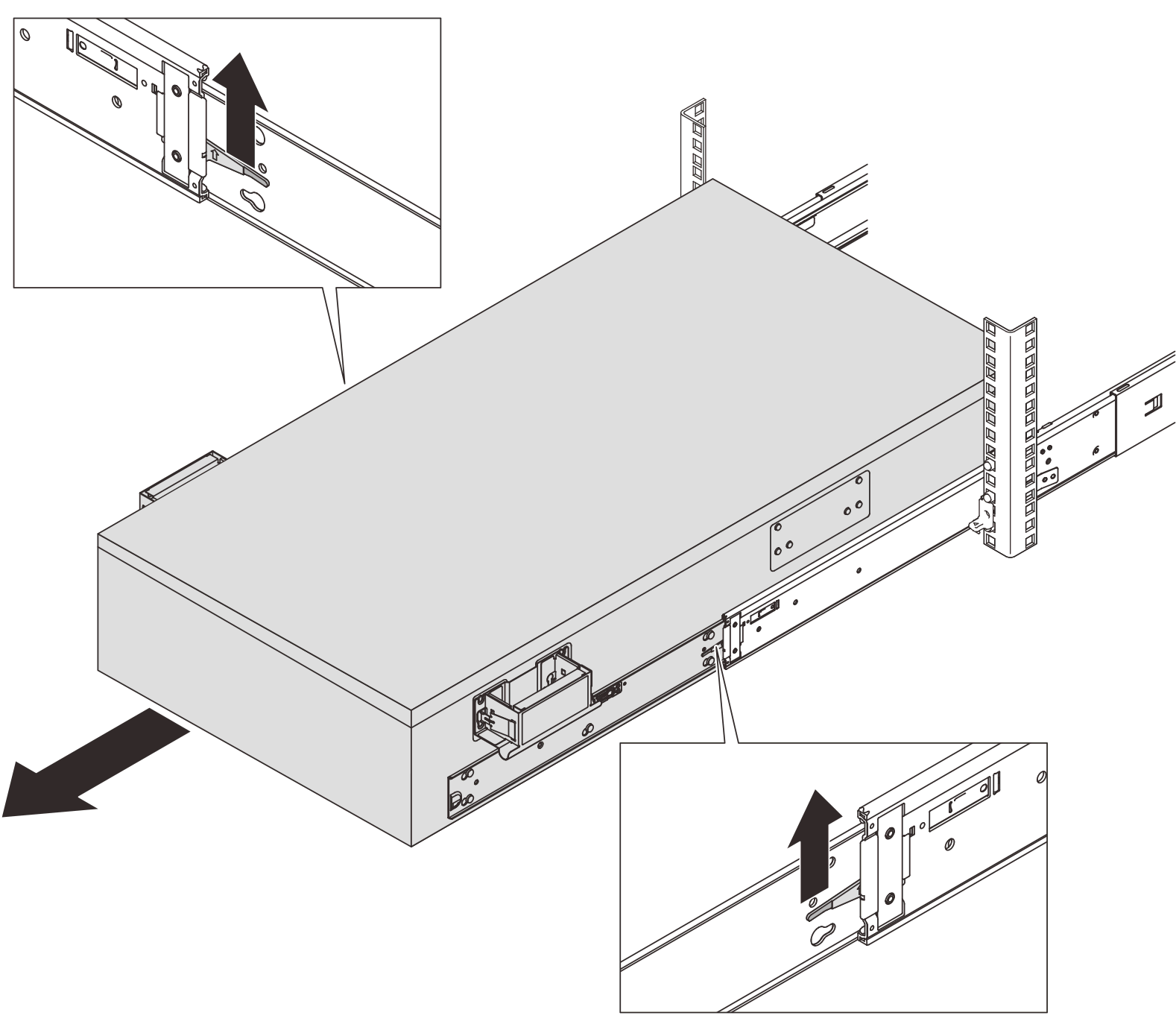

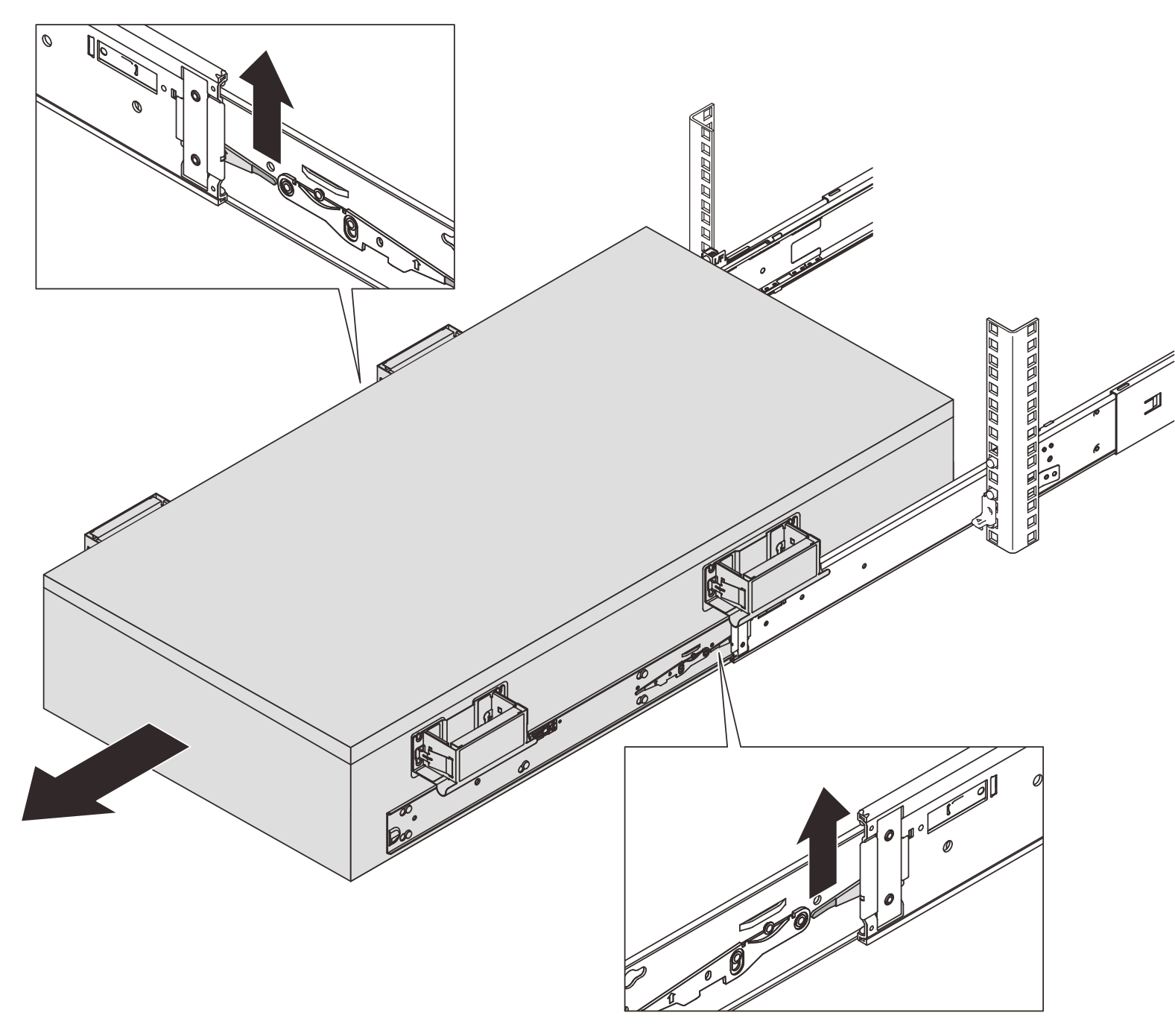

    4. Soulevez les deuxièmes loquets de verrouillage et retirez complètement le serveur de l’armoire. Placez-le ensuite sur une surface plate et stable.

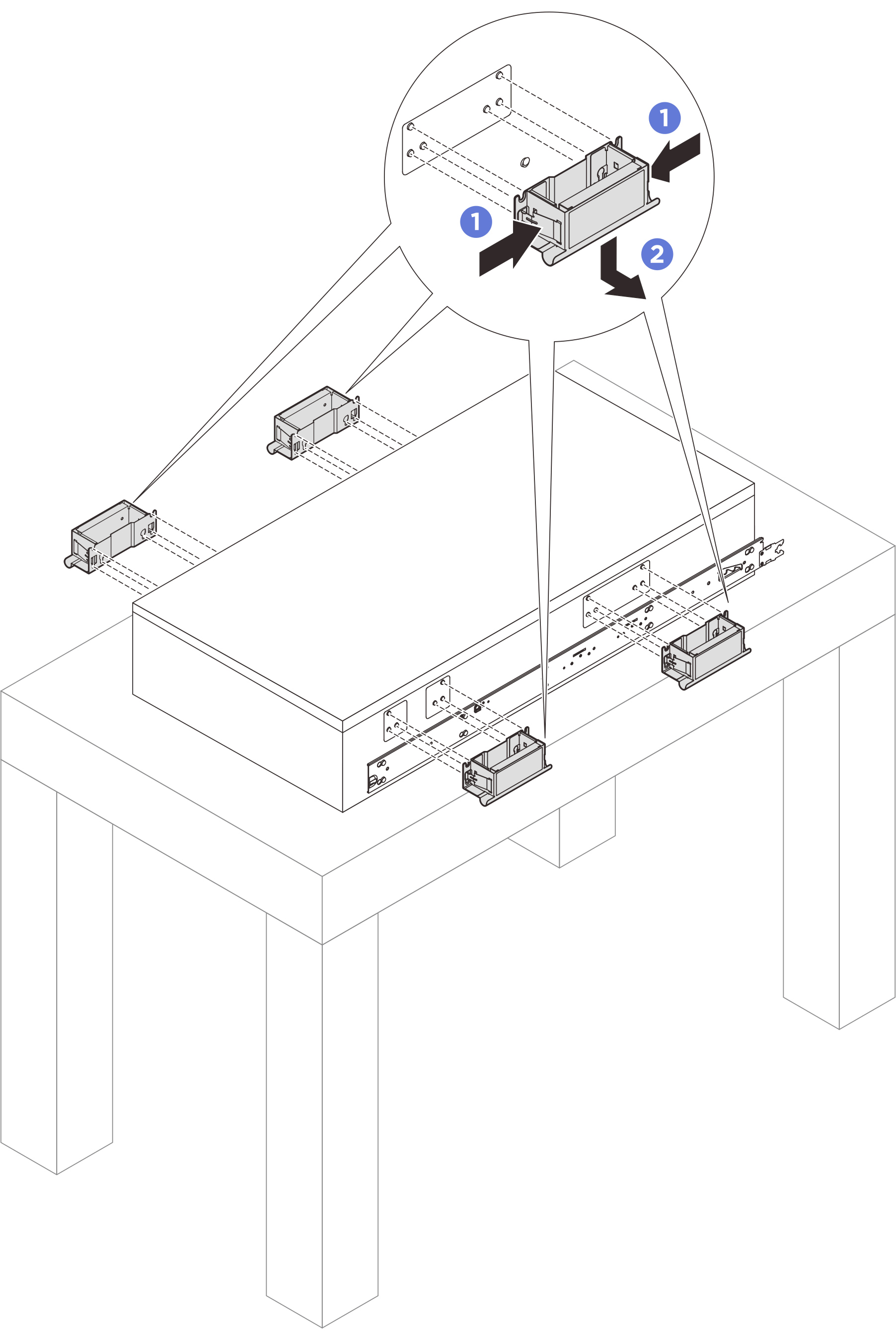

  4. Retirez les poignées de levage si elles avaient été installées.


    • Pincez les deux volets sur le côté des poignées.
    • Faites coulisser les poignées vers le bas pour les retirer du serveur.
    Remarque
    Assurez-vous de retirer les 4 poignées de levage.

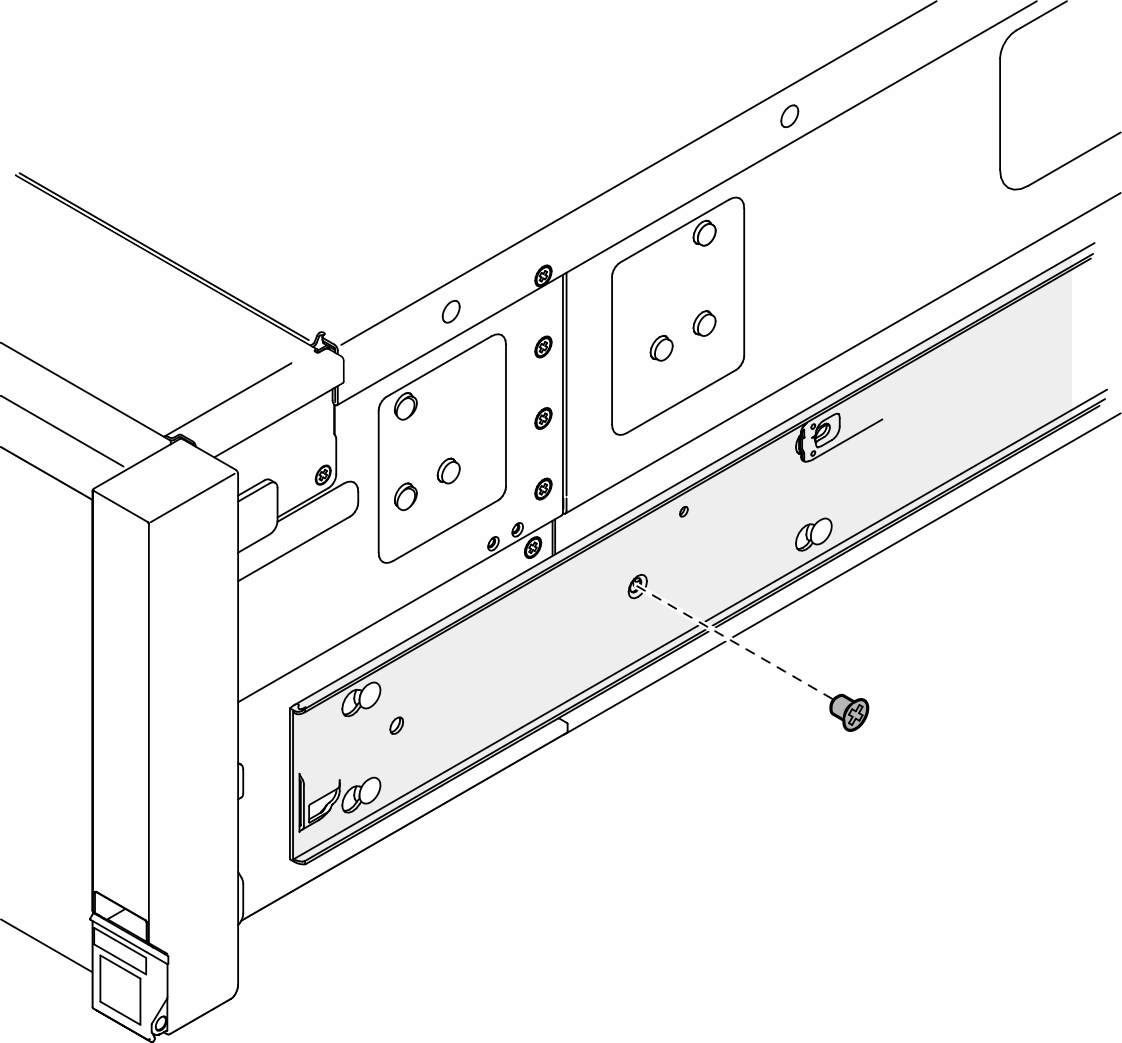

  5. Desserrez et retirez une vis M4 dans le trou correspondant, sur les deux glissières internes, comme indiqué.

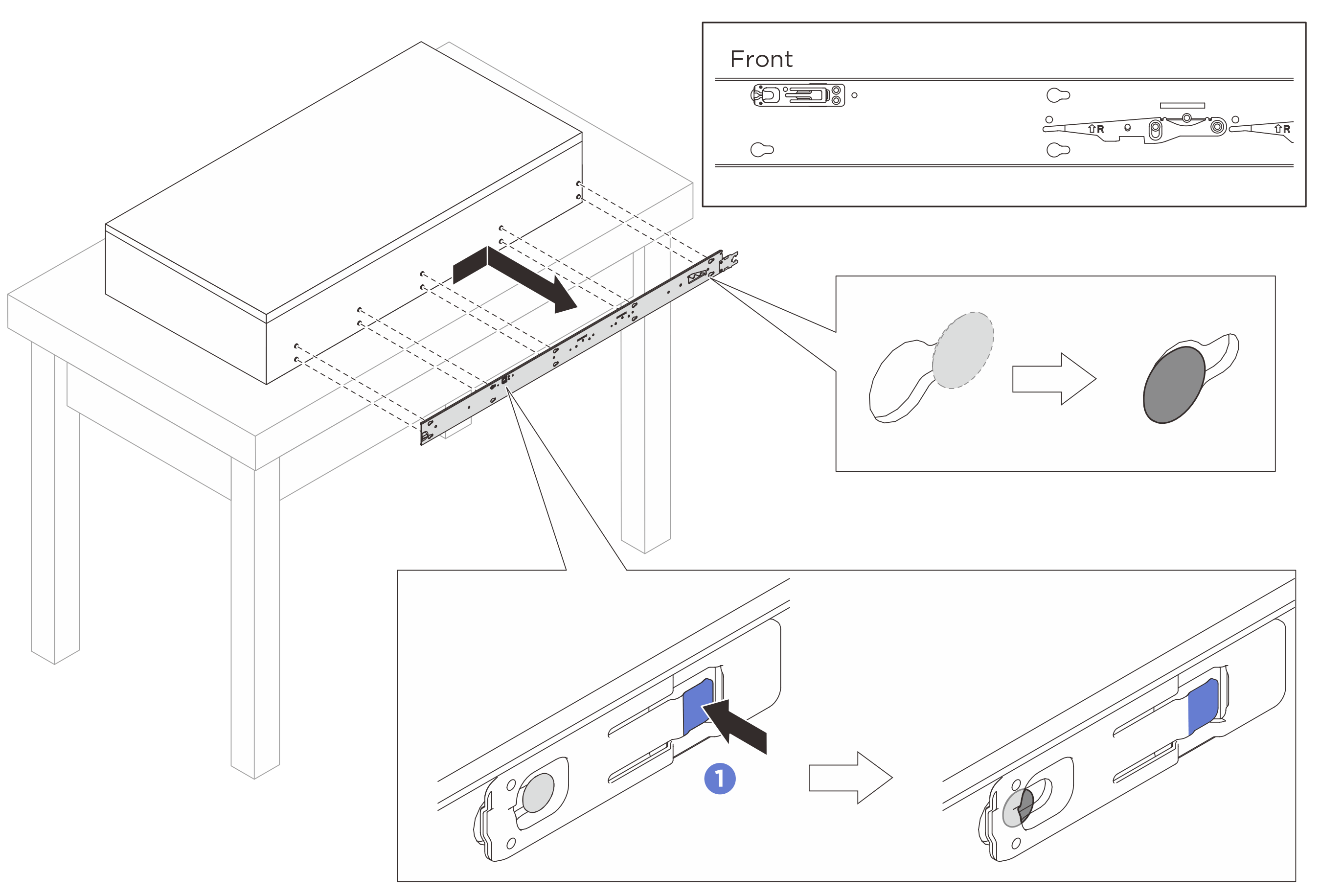

  6. Retirez la glissière interne du serveur.


    • Appuyez sur la patte de déverrouillage.
    • Poussez la glissière interne vers l’arrière, jusqu’à ce que les broches en T du serveur se dégagent de la glissière interne.
  7. Répétez l’étape précédente sur l’autre glissière.
