Снятие сервера со стойки (рама с отсеками E3.S)

В этом разделе приведены инструкции по снятию сервера со стойки.

Об этой задаче

S037 ОСТОРОЖНО Вес этого компонента или устройства превышает 55 кг (121,2 фунта). Для безопасного подъема этого компонента или устройства требуется специально обученный персонал, подъемное устройство или то и другое.

ОСТОРОЖНО Соблюдайте правила техники безопасности при подъеме.

ОСТОРОЖНО Опасность падения.

ОСТОРОЖНО Не размещайте ничего на верхней крышке устройства, установленного в стойку, если это устройство не предназначено для использования в качестве полки.

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

• Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

• Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

1. Отсоедините сервер, если он зафиксирован в стойке.

   Передняя сторона	Задняя сторона

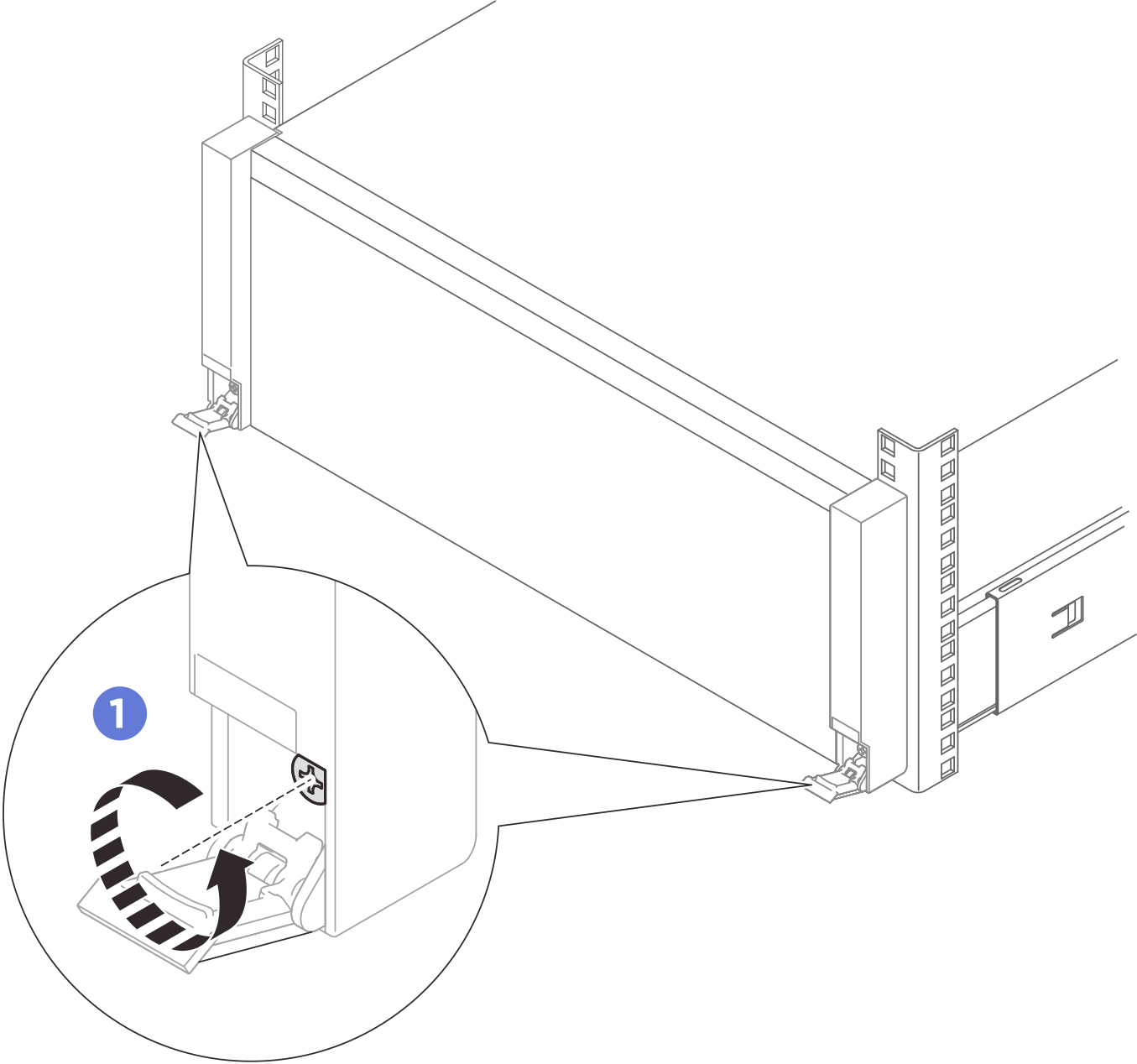

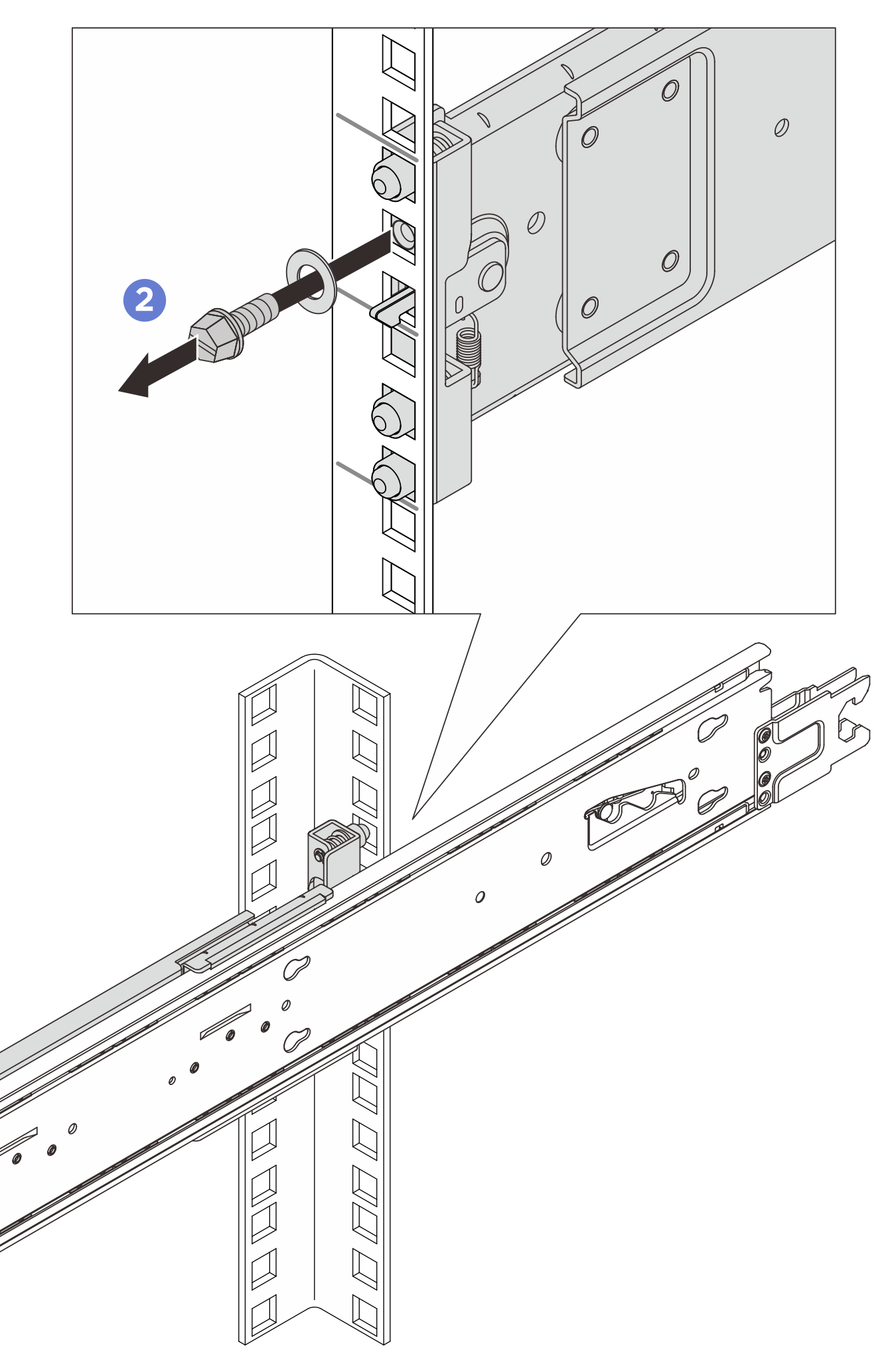

   Откройте защелки стойки и ослабьте невыпадающие винты крестообразной отверткой. Прим. Для выполнения следующей инструкции используйте плоскую шлицевую, шестигранную или крестообразную отвертку. Снимите с обеих сторон шайбу и винт M5.

2. Определите метод подъема.

   С помощью подъемного устройства: (рекомендуется) ОСТОРОЖНО Вес этого компонента или устройства превышает 55 кг (121,2 фунта). Для безопасного подъема этого компонента или устройства требуется специально обученный персонал, подъемное устройство или то и другое.
   Подъем вручную: (не рекомендуется) Внимание Перед подъемом сервера снимите все блоки питания и все устройства хранения данных.
   ОСТОРОЖНО Соблюдайте правила техники безопасности при подъеме.	ОСТОРОЖНО Опасность падения.
   ОСТОРОЖНО Сервер должны поднимать три человека, держась за точки подъема 1.

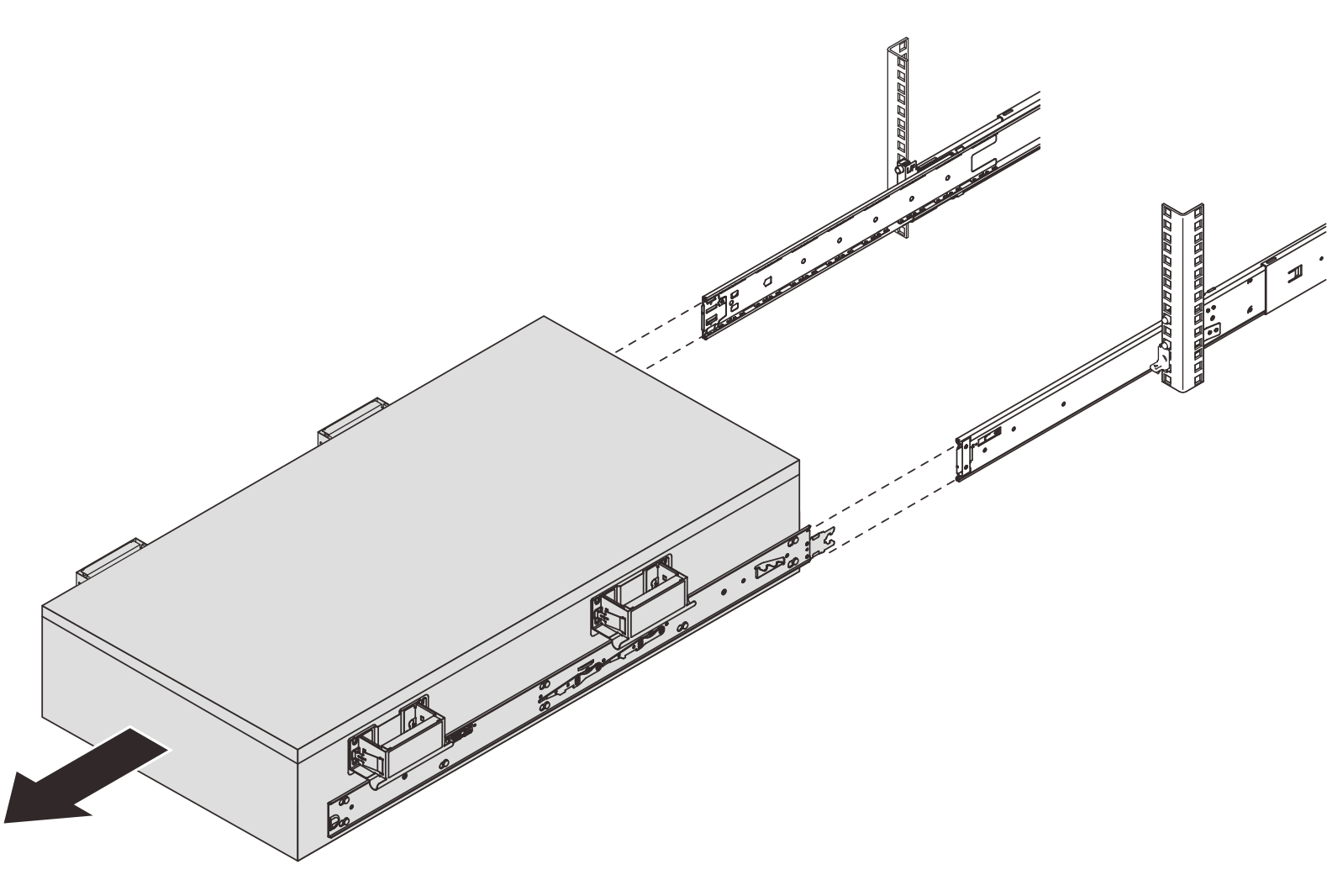

3. Снимите сервер со стойки вместе с внутренними направляющими.

   Внимание При перемещении сервера вручную все время держите его за точки подъема или подъемные ручки.

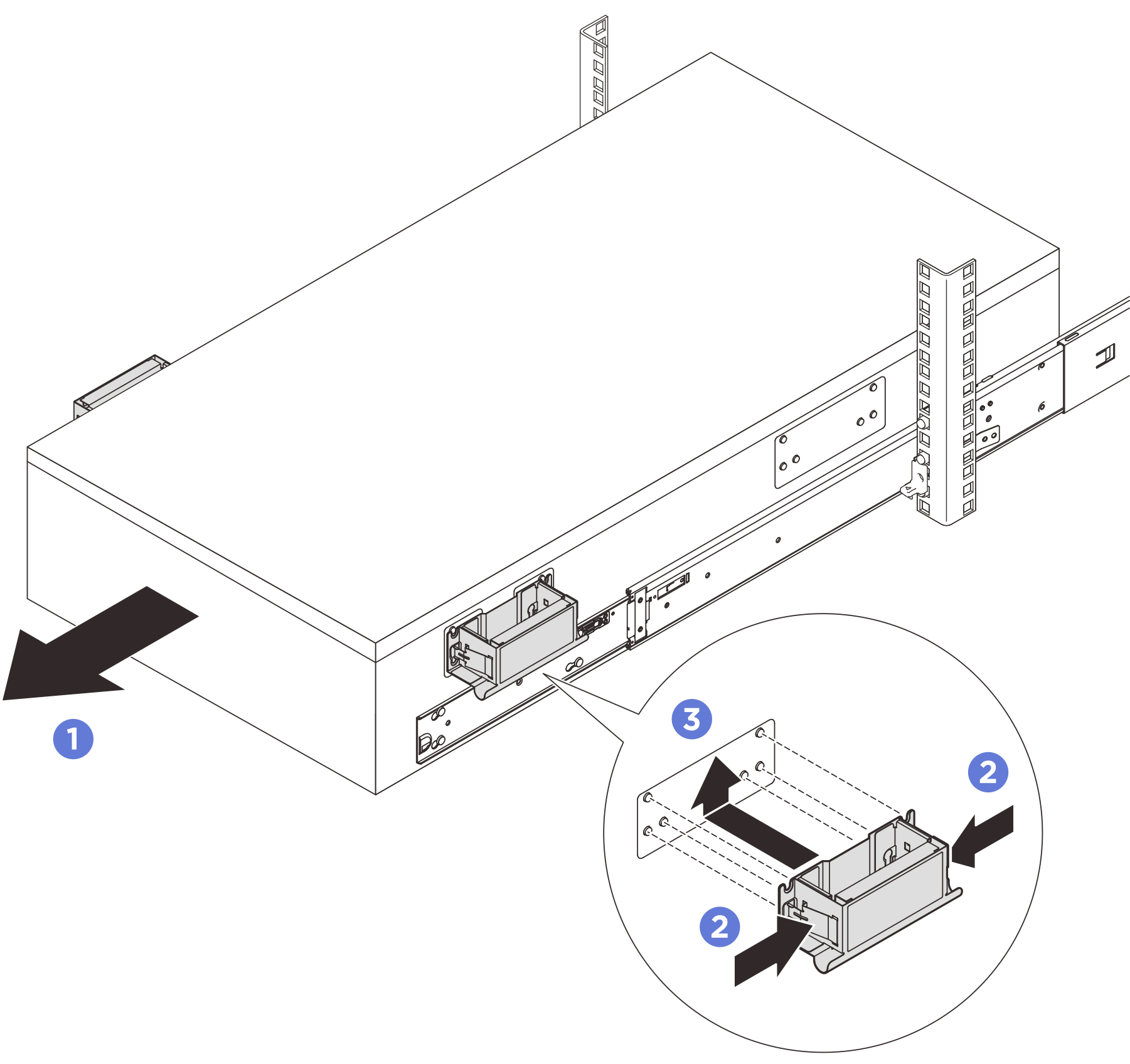

   1. Если сервер нужно поднять вручную, установите переднюю подъемную ручку.

      Выдвиньте сервер до упора. Сожмите оба язычка на стороне ручек. Совместите ручки с 6 штырьками на боковых сторонах сервера и сдвиньте ручки вверх, чтобы закрепить их на раме. ОСТОРОЖНО Перед выдвижением обязательно установите обе передние подъемные ручки.

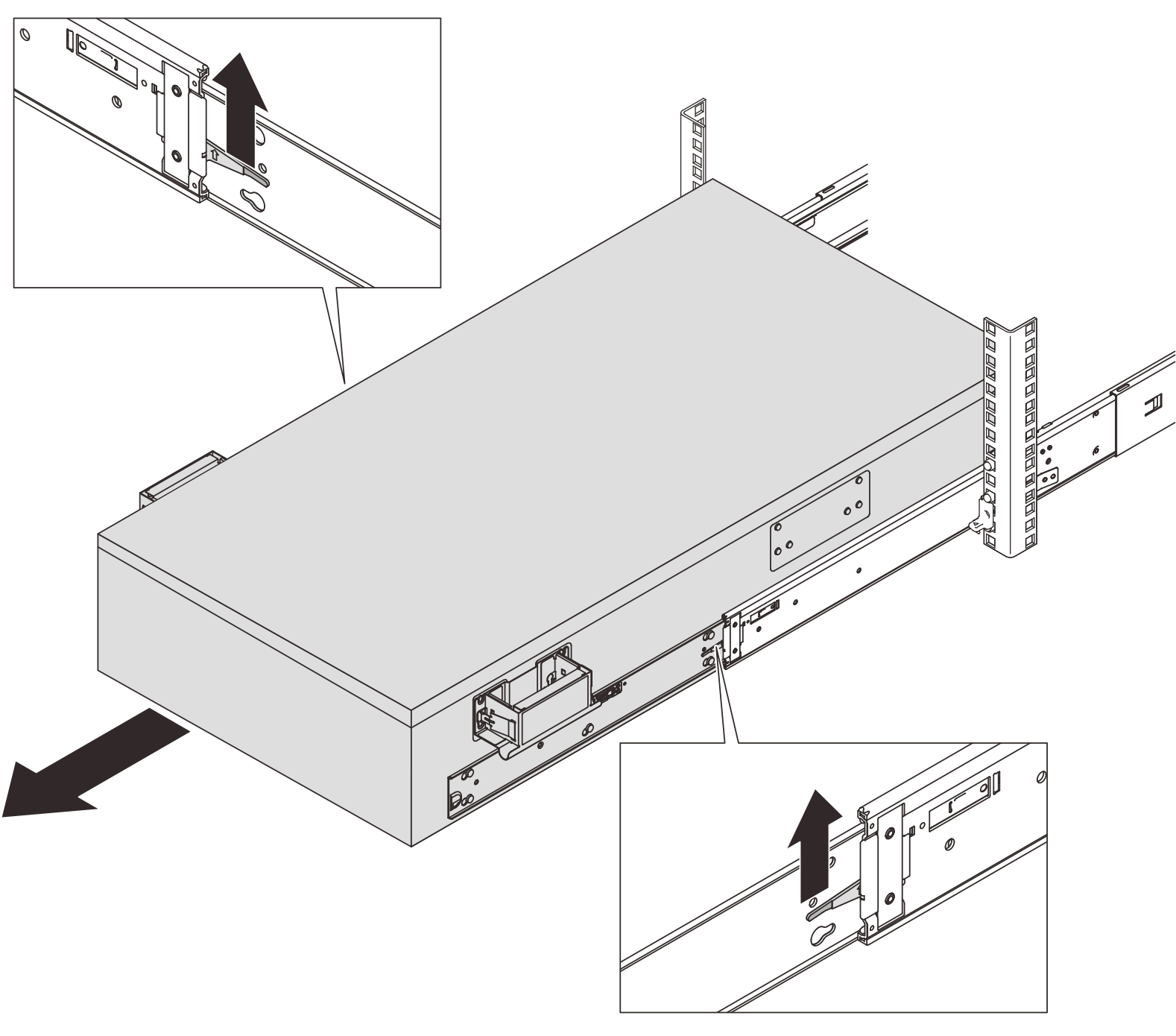

   2. Поднимите первые защелки, чтобы продолжить выдвижение.

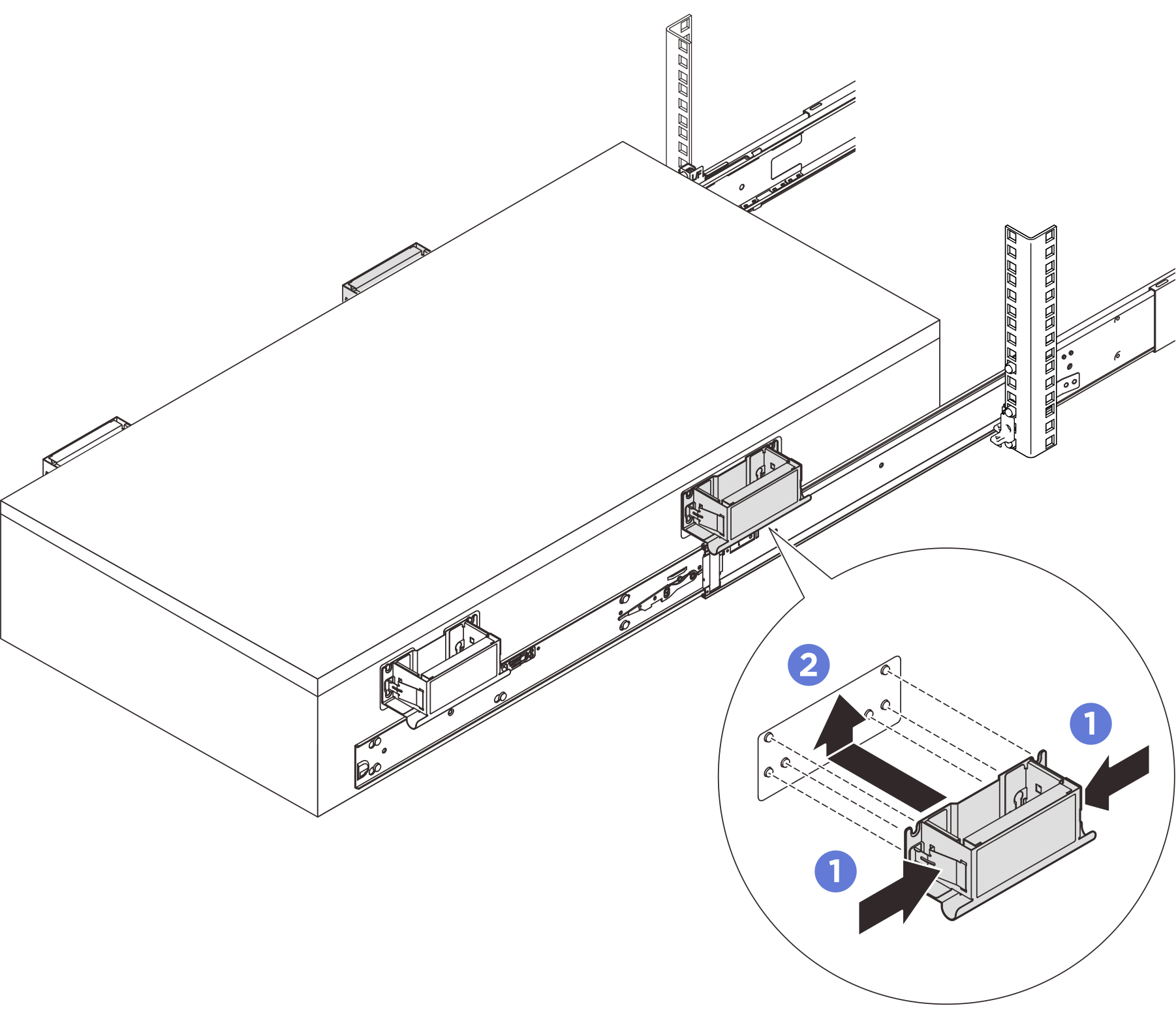

   3. Прикрепите задние ручки, если необходимо поднять сервер вручную.

      Сожмите оба язычка на стороне ручек. Совместите ручки с 6 штырьками на боковых сторонах сервера и сдвиньте ручки вверх, чтобы закрепить их на раме. ОСТОРОЖНО Перед выдвижением обязательно установите обе задние подъемные ручки.

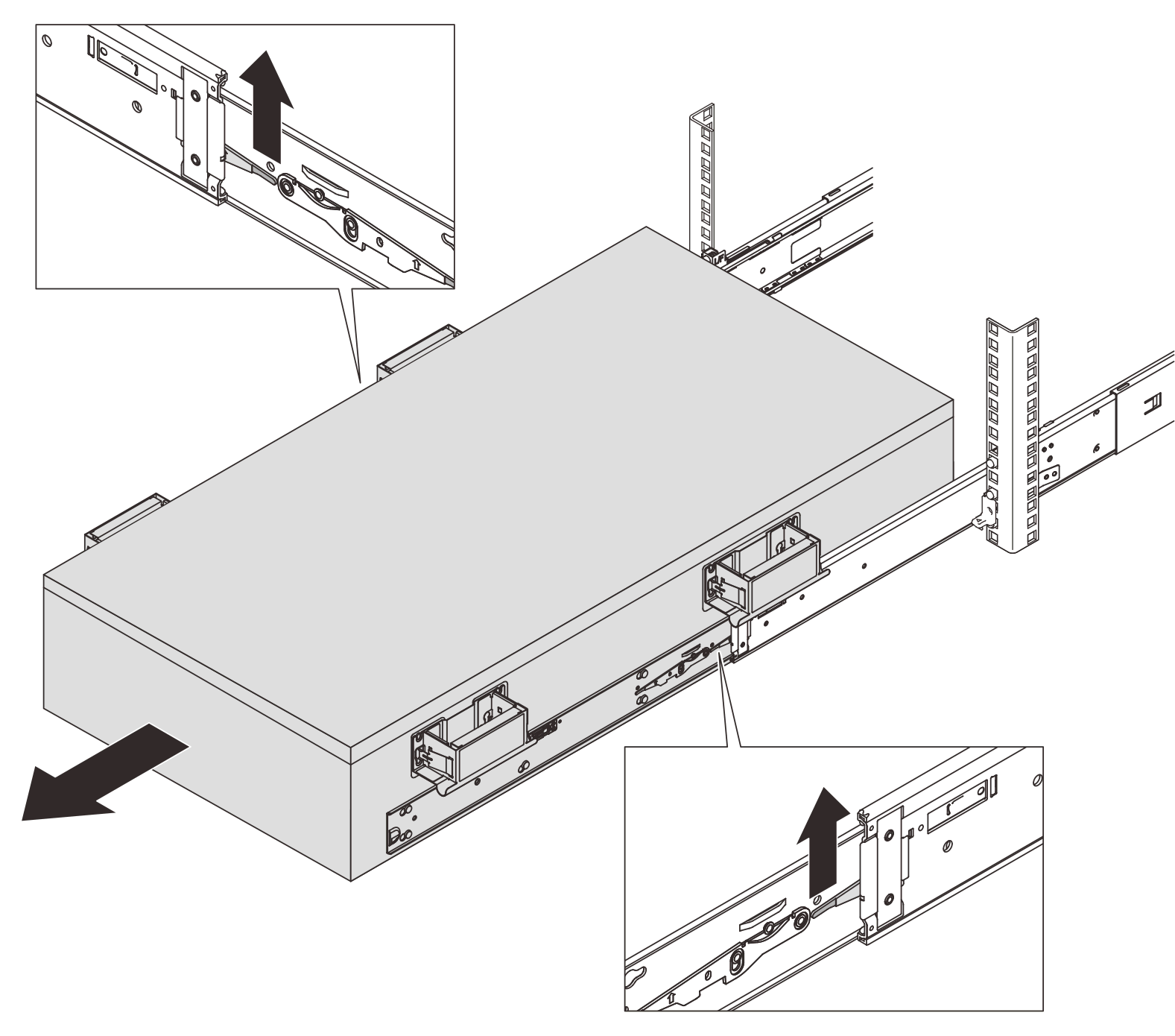

   4. Поднимите вторую пару защелок и полностью извлеките сервер из стойки. Затем разместите его на плоской и устойчивой поверхности.

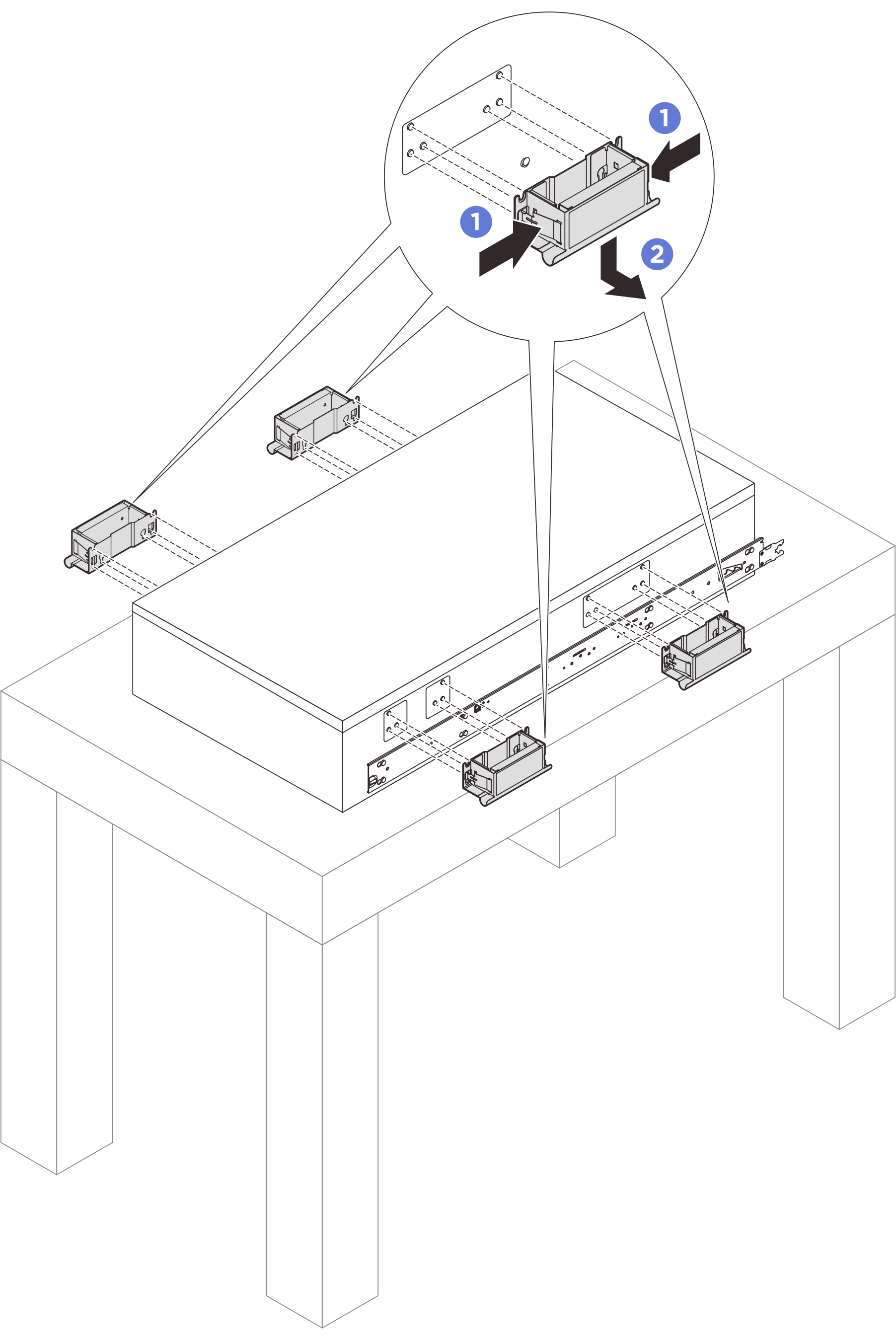

4. Снимите подъемные ручки, если они установлены.

   Сожмите оба язычка на стороне ручек. Сдвиньте ручки вниз, чтобы снять их с сервера. Прим. Следует снять все 4 подъемные ручки.

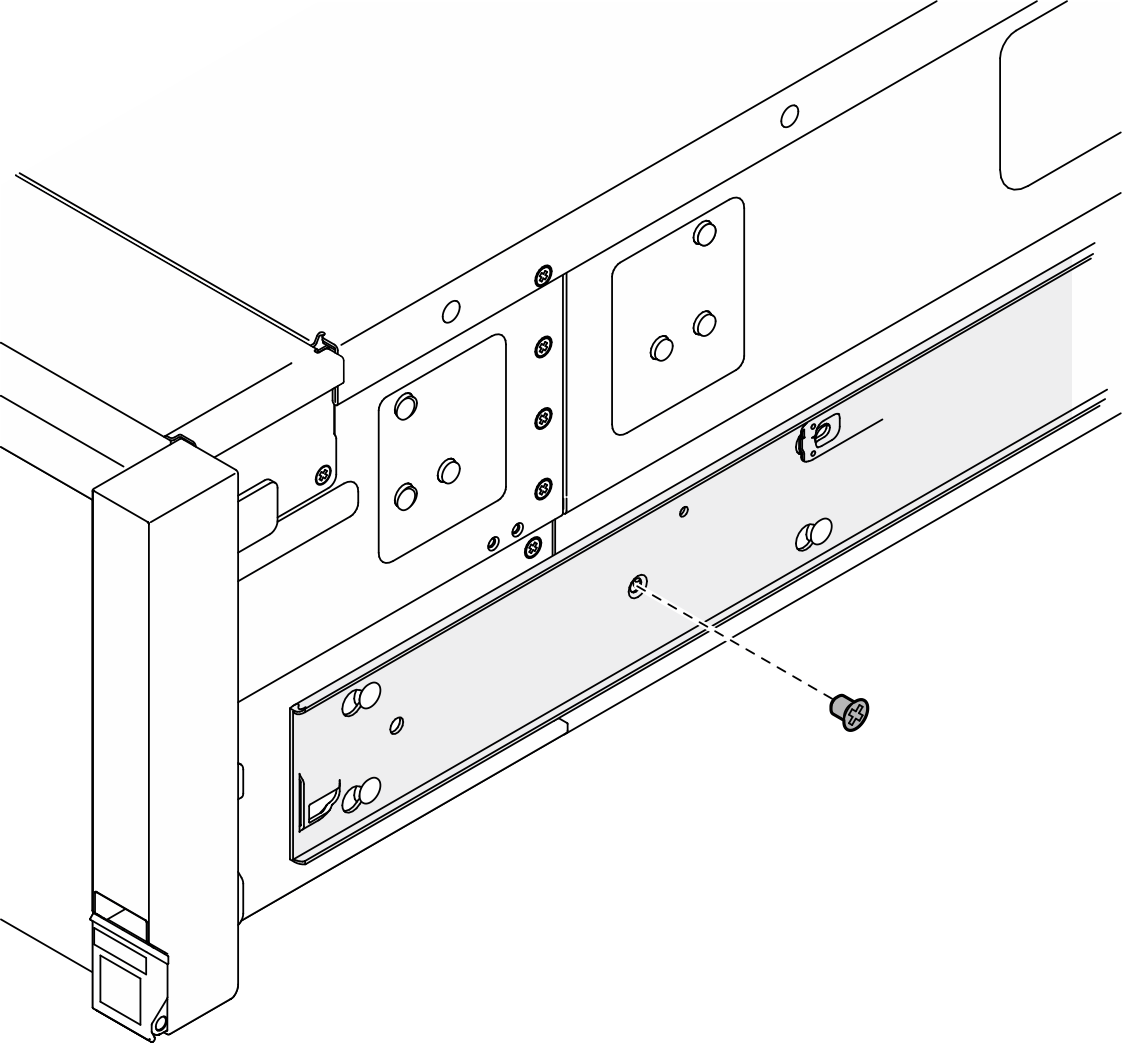

5. Ослабьте и удалите винт M4 в соответствующем отверстии на обеих внутренних направляющих, как показано на рисунке.

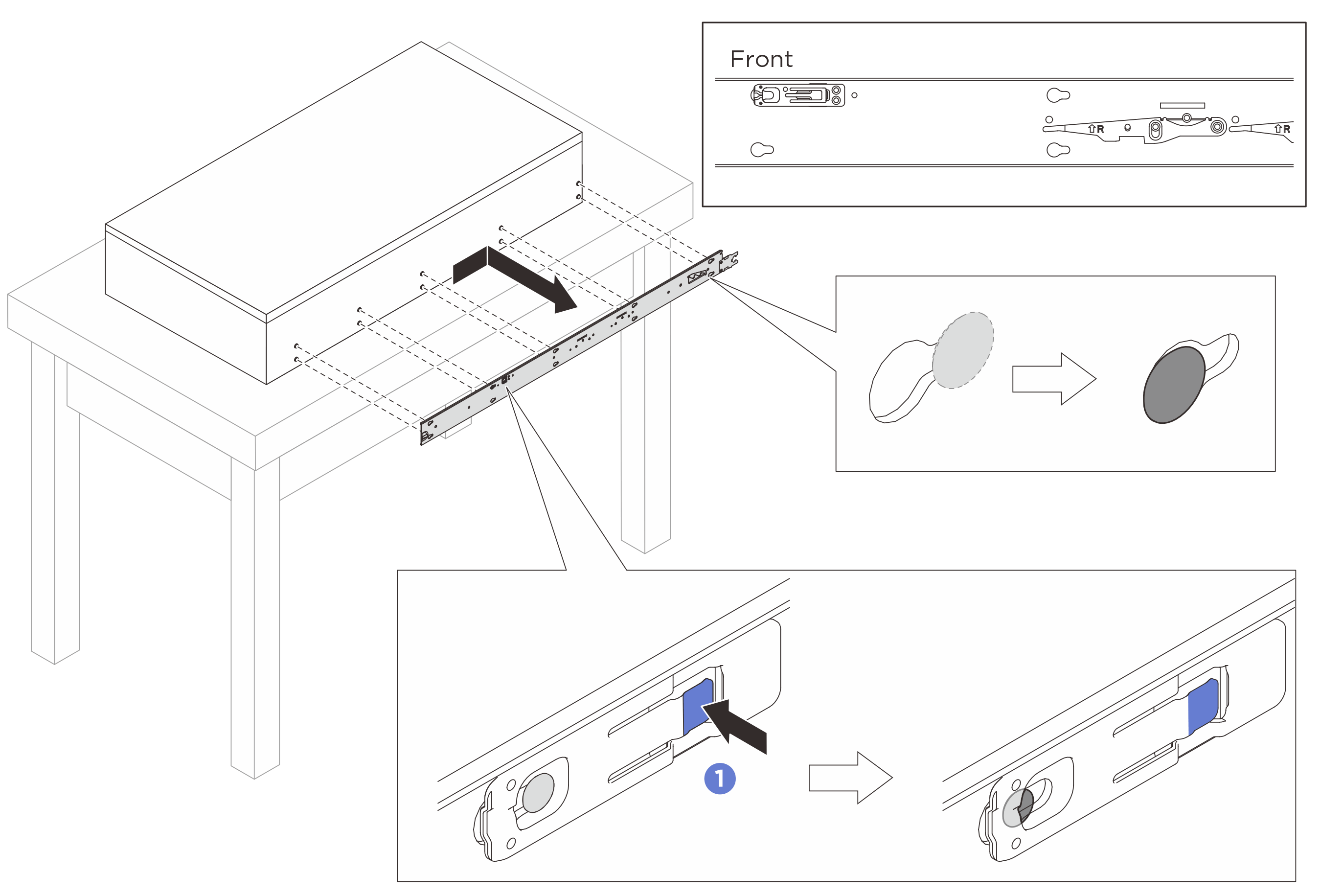

6. Снимите внутреннюю направляющую с сервера.

   Нажмите на язычок. Сдвиньте внутреннюю направляющую назад, чтобы Т-образные штырьки на сервере отсоединились от нее.

7. Повторите предыдущий шаг с другой направляющей.
