从机架上卸下服务器（E3.S 插槽机箱）

按照本节中的说明从机架上卸下服务器。

关于本任务

S037 警告 此部件或单元的重量超过 55 千克（121.2 磅）。需要经过专门培训的人员和/或起重设备才能安全抬起此部件或单元。

警告 请采用安全的搬抬方式。

警告 跌落危险。

警告 除非机架式安装的设备计划用作搁板，否则请勿在这些设备上放置任何物品。

注意

• 请阅读安装准则和安全检查核对表以确保操作安全。

• 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

• 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

过程

1. 如果服务器已固定到机架，请拆卸服务器。

   正面	背面

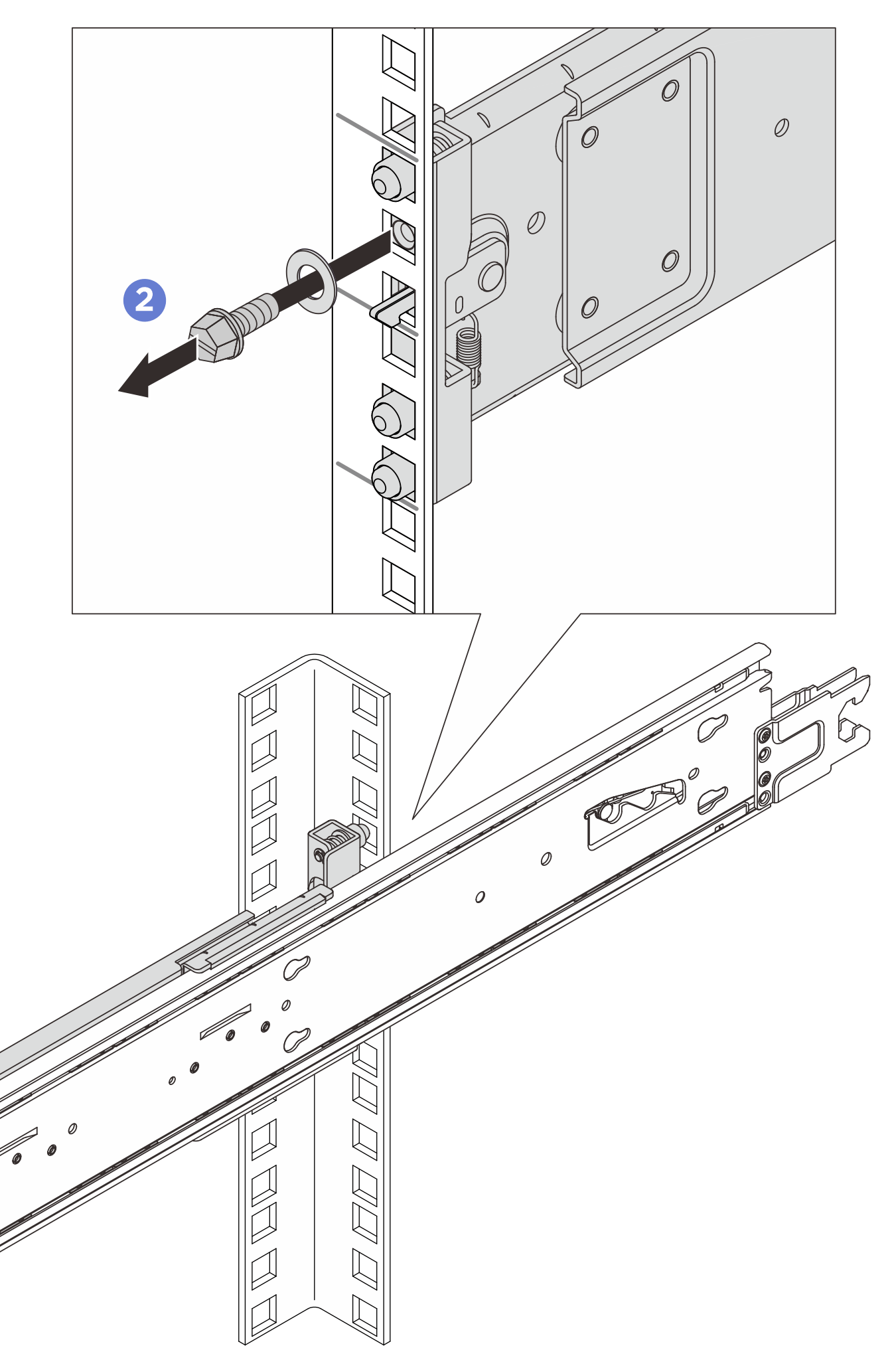

   打开机架释放滑锁，然后用十字螺丝刀将松不脱螺钉逆时针拧松。 注 按照以下说明进行操作时，请使用平头、内六角套筒或十字螺丝刀。 卸下两侧的垫圈和 M5 螺钉。

2. 确定要采用的抬起方法。

   使用升降设备：（推荐） 警告 此部件或单元的重量超过 55 千克（121.2 磅）。需要经过专门培训的人员和/或起重设备才能安全抬起此部件或单元。
   手动抬起：（不推荐） 注意 抬起服务器前，请先卸下所有电源模块单元及所有存储硬盘。
   警告 请采用安全的搬抬方式。	警告 跌落危险。
   警告 确保由三个人抓住抬离点 1 将服务器抬起。

3. 连同内侧导轨一起将服务器从机架上卸下。

   注意 手动移动服务器时，请始终抓住服务器的抬离点或抬升手柄。

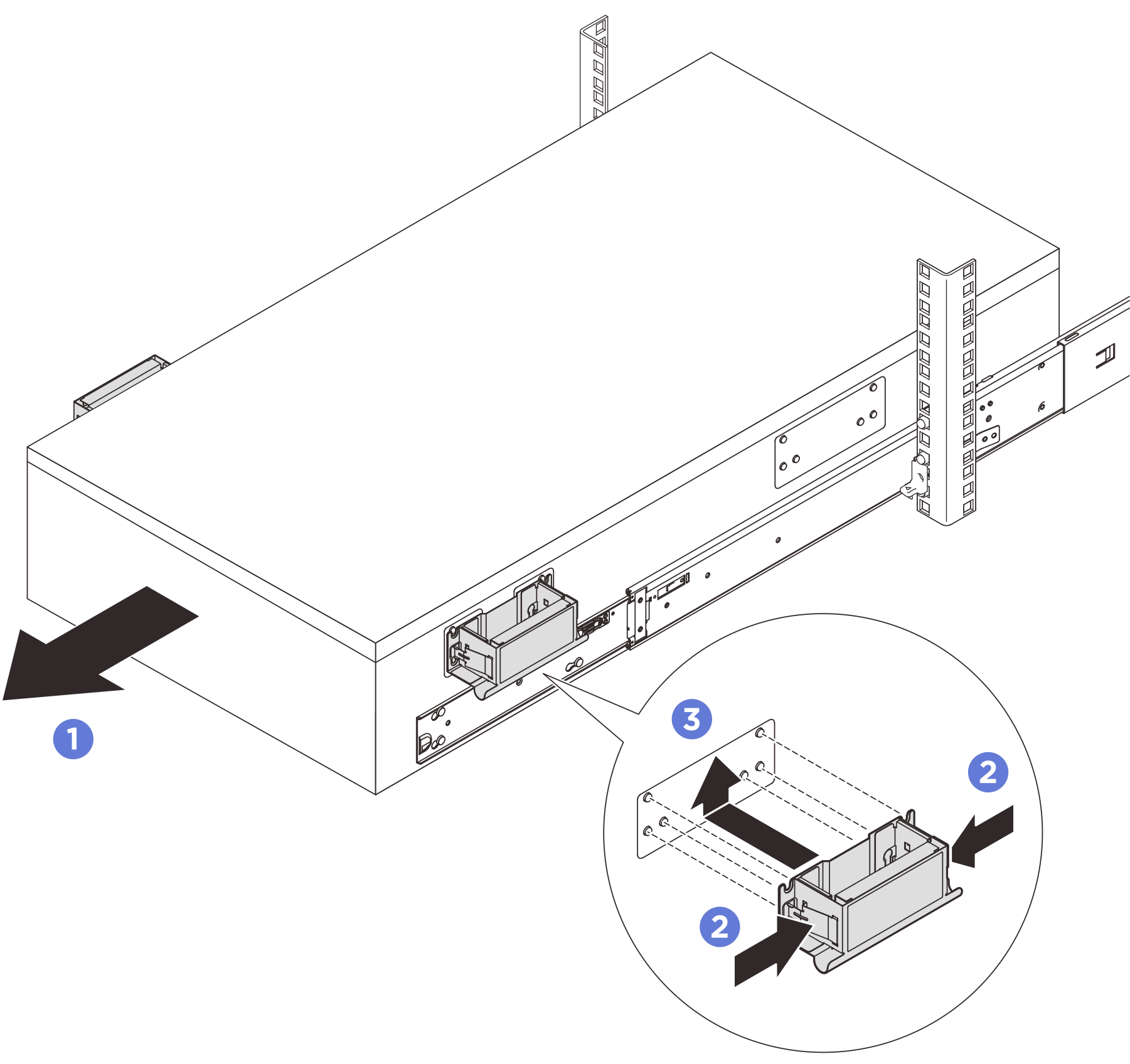

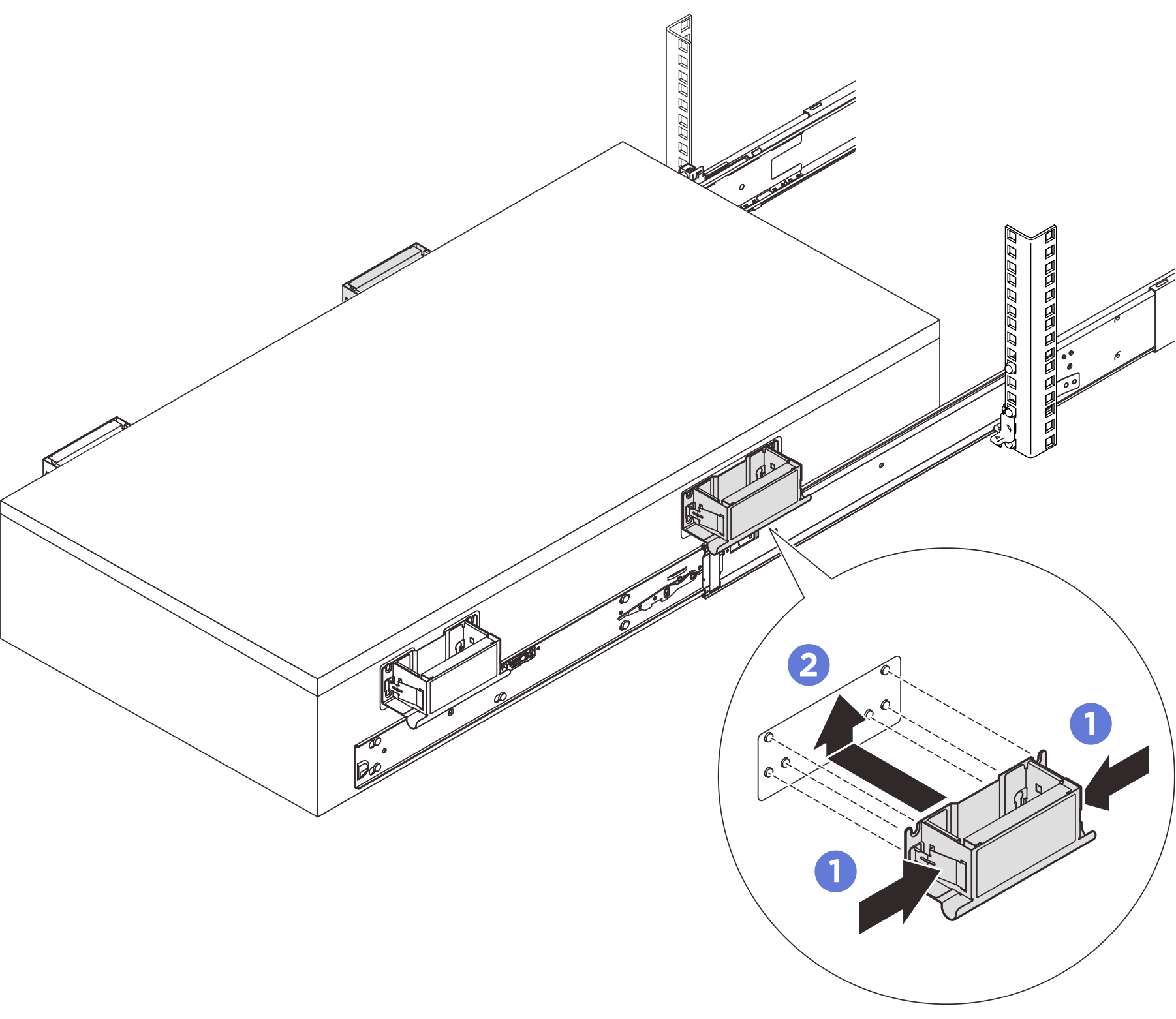

   1. 如果需要手动抬起服务器，请安装前部抬升手柄。

      将服务器滑出，直到无法拉动为止。 捏住手柄侧面的两个襟片。 将手柄与服务器两侧的 6 个小柱对齐；然后向上滑动手柄以将它们固定到机箱。 警告 在继续滑出之前，请务必先安装两个前部抬升手柄。

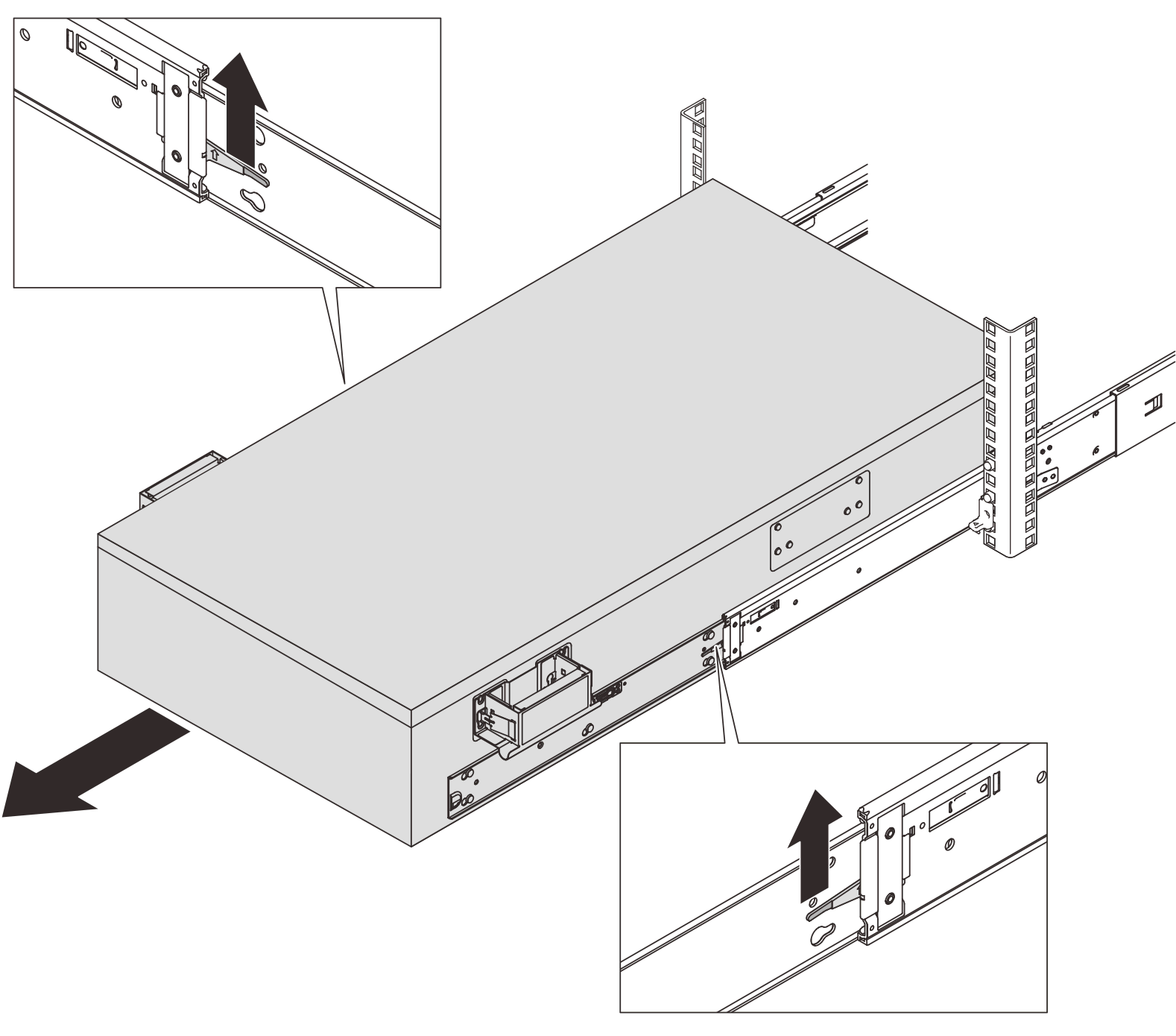

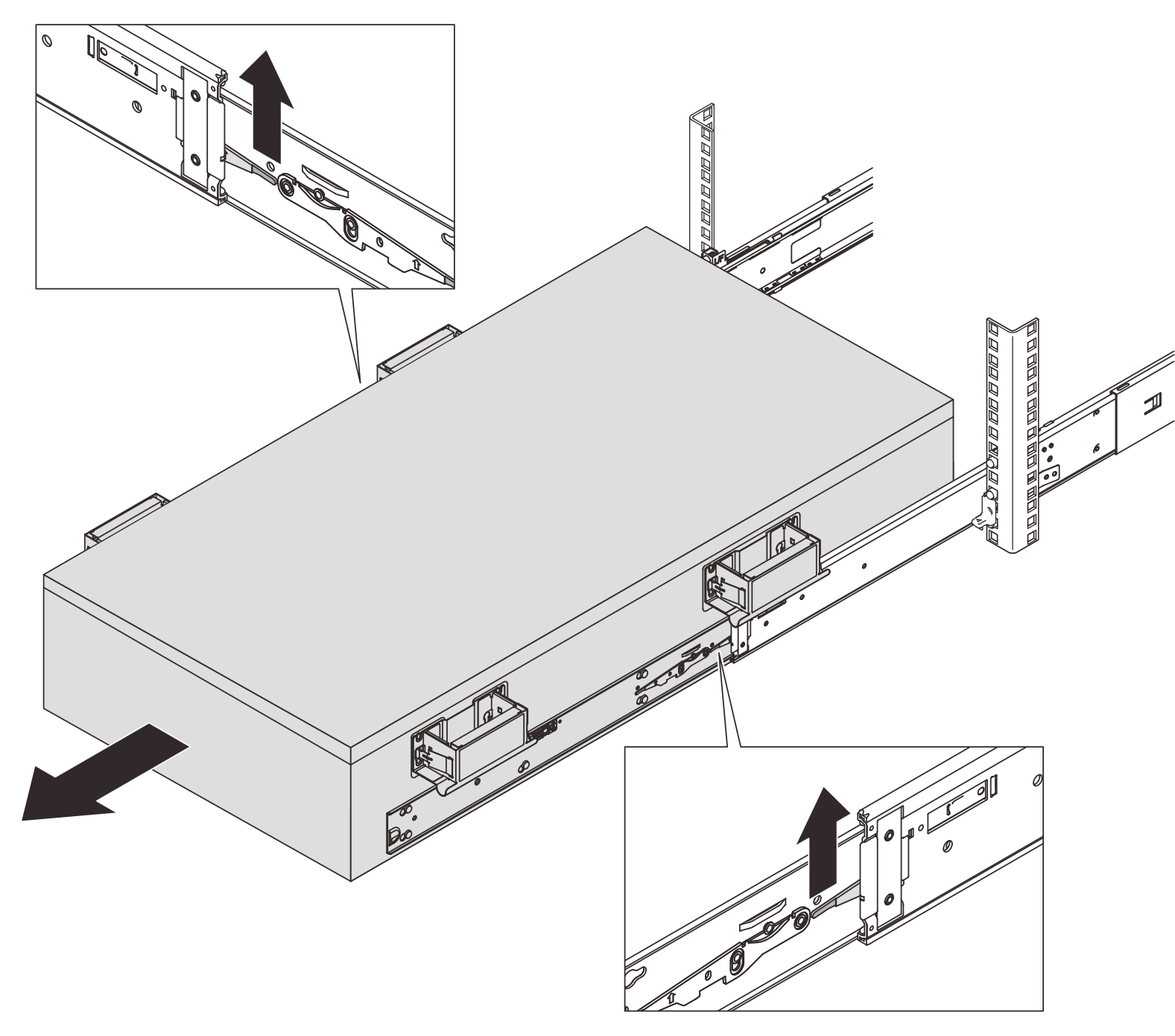

   2. 向上提起第一对滑锁以继续滑出。



   3. 如果需要手动抬起服务器，请安装后部手柄。

      捏住手柄侧面的两个襟片。 将手柄与服务器两侧的 6 个小柱对齐；然后向上滑动手柄以将它们固定到机箱。 警告 在继续滑出之前，请务必先安装两个后部抬升手柄。

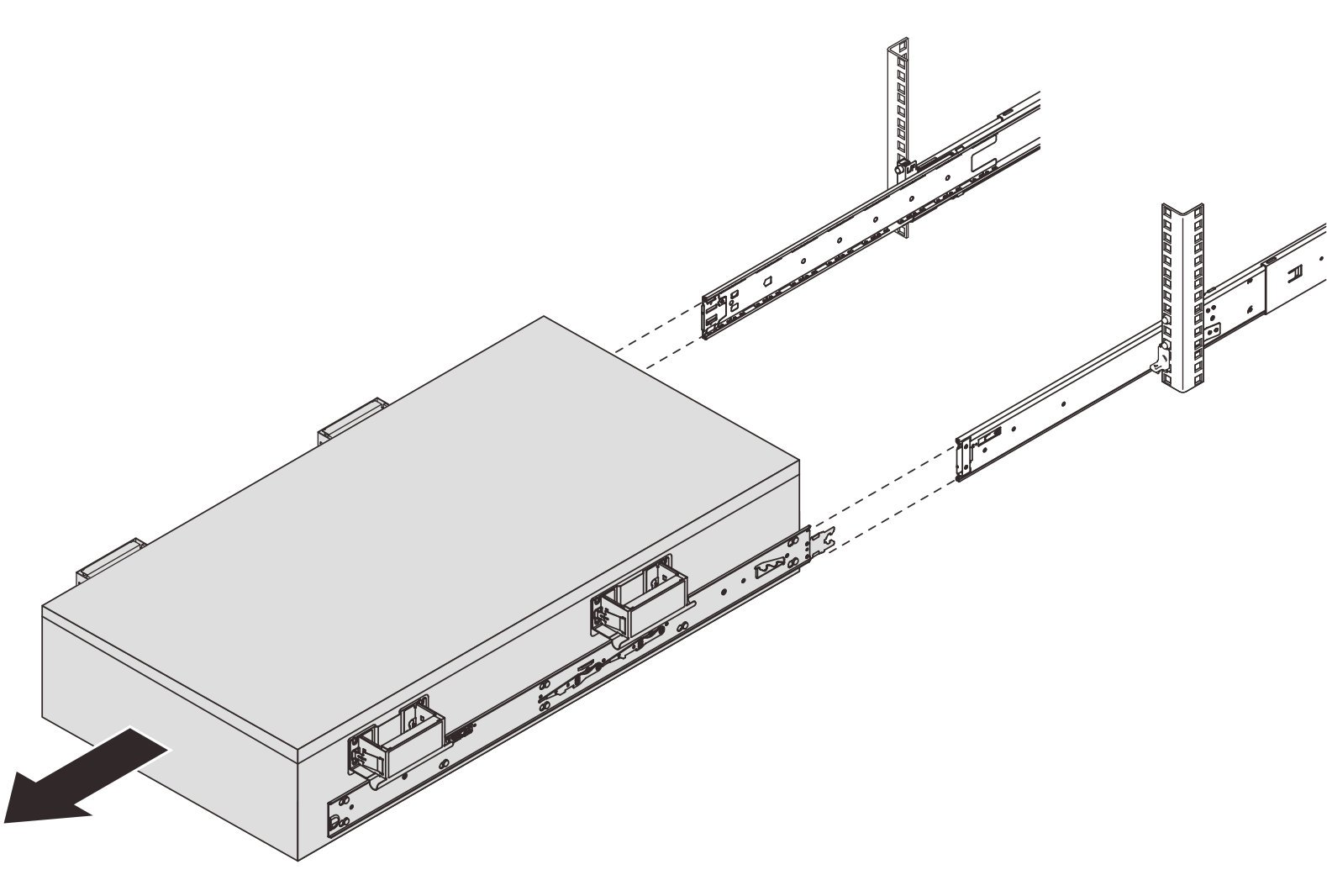

   4. 向上提起第二个滑锁，将服务器从机架上完全卸下；然后将其放在平坦、稳定的表面上。

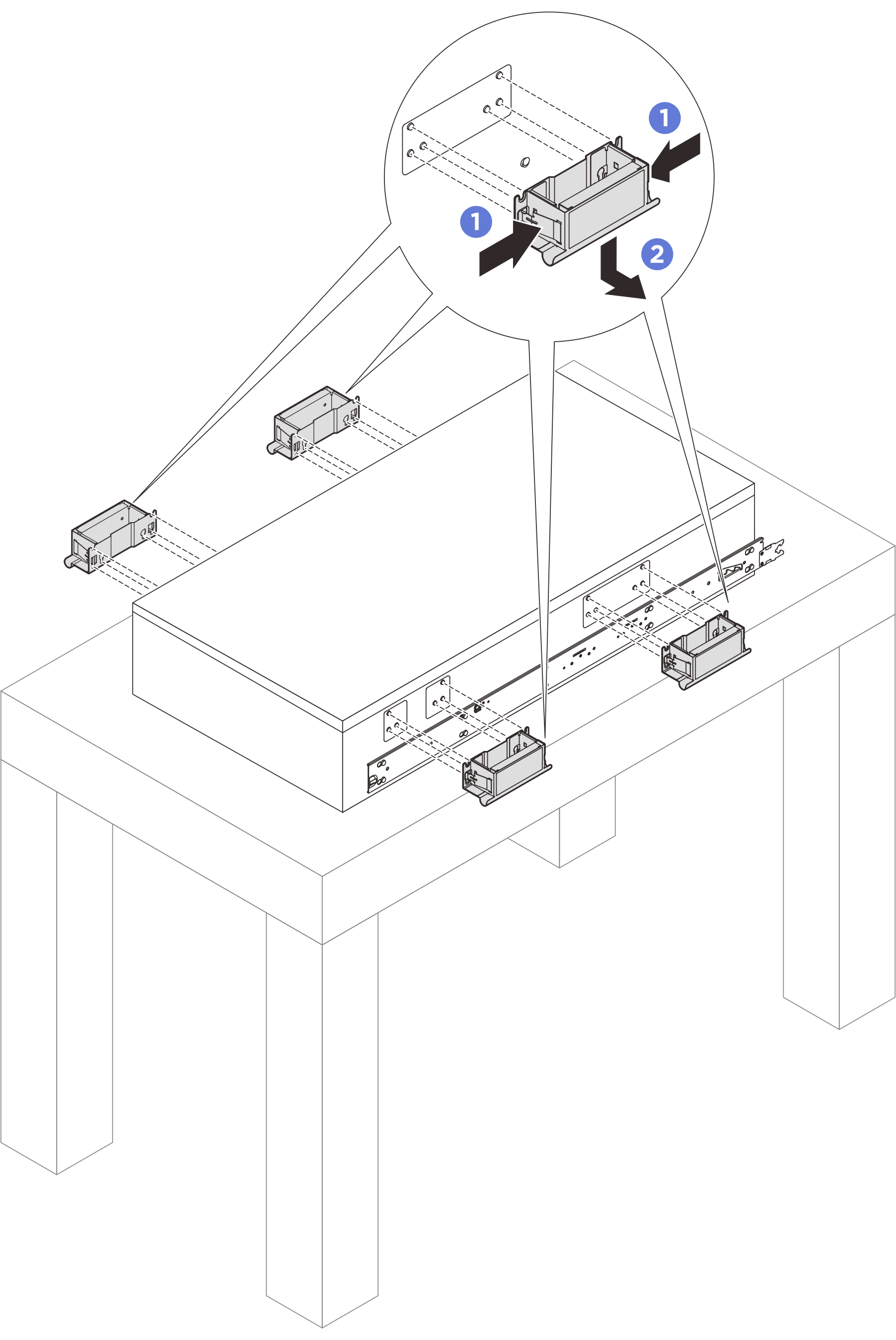

4. 如果已安装抬升手柄，请将其卸下。

   捏住手柄侧面的两个襟片。 向下推动手柄，将其从服务器上卸下。 注 确保卸下所有 4 个抬升手柄。

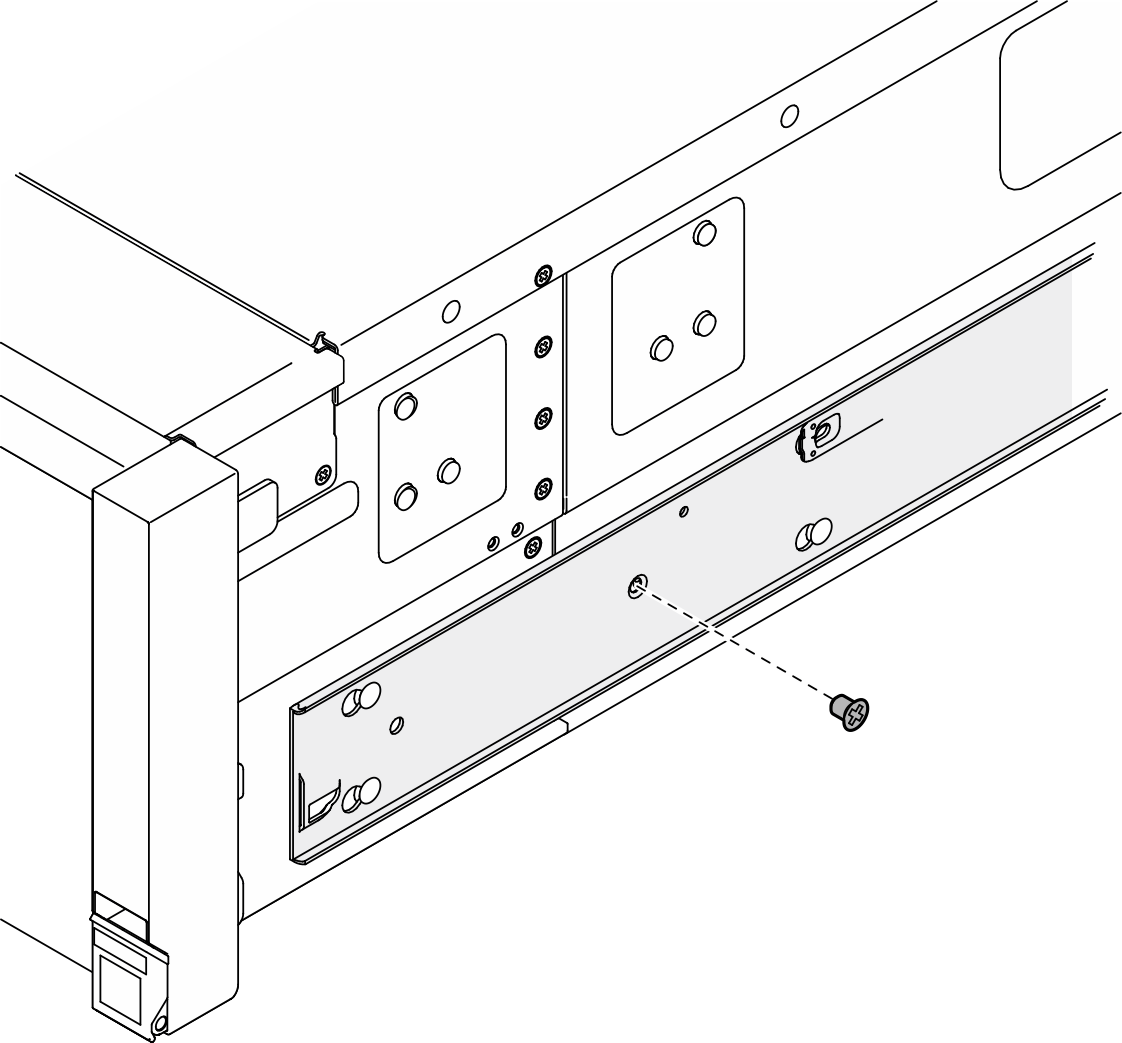

5. 如图所示，拧松并卸下两个内侧导轨上相应孔中的 M4 螺钉。

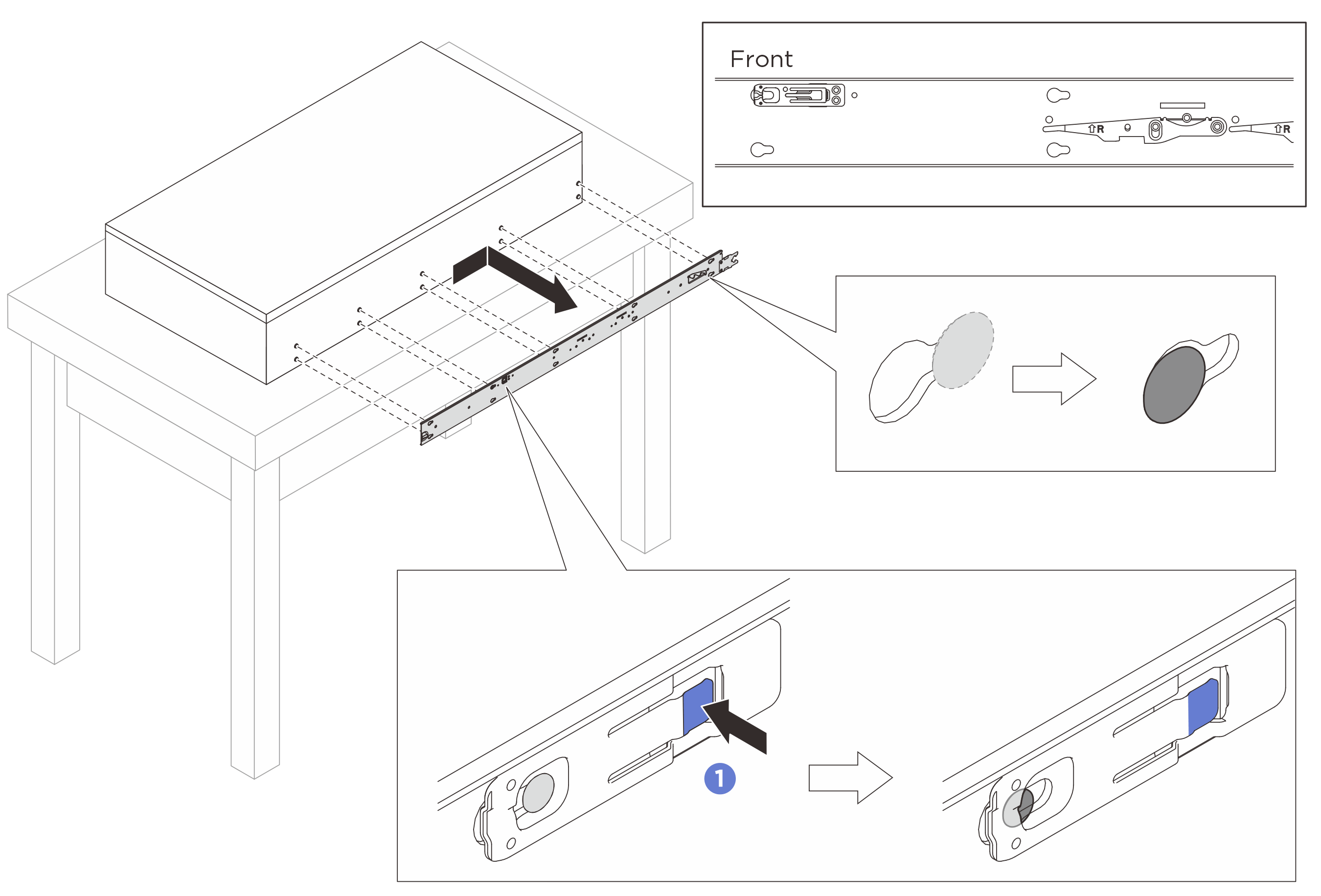

6. 从服务器上卸下内侧导轨。

   按解锁卡扣。 向后推动内侧导轨，直至服务器上的 T 型销钉脱离内侧导轨。

7. 对另一导轨重复执行上一步。
