Rimozione di un modulo di memoria

Utilizzare queste informazioni per rimuovere un modulo di memoria.

Informazioni su questa attività

Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.
  • Assicurarsi di rimuovere o installare il modulo di memoria 20 secondi dopo avere scollegato i cavi di alimentazione dal sistema. In questo modo il sistema può essere completamente scaricato e reso sicuro per la gestione del modulo di memoria.
  • Se non si installa un modulo di memoria sostitutivo nello stesso slot, assicurarsi di disporre di un elemento di riempimento del modulo di memoria.
  • I moduli di memoria sono sensibili alle scariche statiche e richiedono uno speciale trattamento. Consultare le linee guida standard Manipolazione di dispositivi sensibili all'elettricità statica.
Importante
Rimuovere o installare i moduli di memoria per un processore alla volta.

Procedura

Attenzione
Assicurarsi di rimuovere o installare il modulo di memoria 20 secondi dopo avere scollegato i cavi di alimentazione dal sistema. In questo modo il sistema può essere completamente scaricato e reso sicuro per la gestione del modulo di memoria.

  1. Se il server è installato in un rack, estrarlo facendolo scorrere sulle guide di scorrimento del rack per accedere ai coperchi superiori o rimuovere il server dal rack. Vedere Sostituzione del server.
  2. Effettuare una delle seguenti operazioni:
    1. Per sostituire un modulo di memoria anteriore (modulo di memoria 33-64), rimuovere i seguenti componenti:

      1. Rimuovere il coperchio superiore anteriore. Vedere Rimozione del coperchio superiore anteriore

      2. Rimuovere il deflettore d'aria anteriore. Vedere Rimozione del deflettore d'aria anteriore.

    2. Per sostituire un modulo di memoria posteriore (modulo di memoria 1-32), rimuovere i seguenti componenti:

      1. Rimuovere il coperchio superiore anteriore. Vedere Rimozione del coperchio superiore anteriore

      2. Rimuovere il coperchio superiore posteriore. Vedere Rimozione del coperchio superiore posteriore.

      3. Rimuovere le schede verticali PCIe. Vedere Rimozione della scheda verticale PCIe.

      4. Rimuovere la barra trasversale. Vedere Rimozione della barra trasversale.

      5. Rimuovere il deflettore d'aria posteriore. Vedere Rimozione del deflettore d'aria posteriore.

      6. Se sono installati PHM 2U ad alte prestazioni, rimuoverli per accedere agli slot dei moduli di memoria. Vedere Rimozione di un processore e un dissipatore di calore.
        Nota
        Questa procedura deve essere eseguita da un tecnico qualificato.
  3. Individuare lo slot del modulo di memoria richiesto sull'assieme della scheda di sistema.
    Figura 1. Layout dei moduli di memoria e dei processori
    Memory module and processor location
  4. Rimuovere il modulo di memoria dallo slot.
    Attenzione
    Per evitare la rottura dei fermi di blocco o danni agli slot del modulo di memoria, maneggiare i fermi con cura.

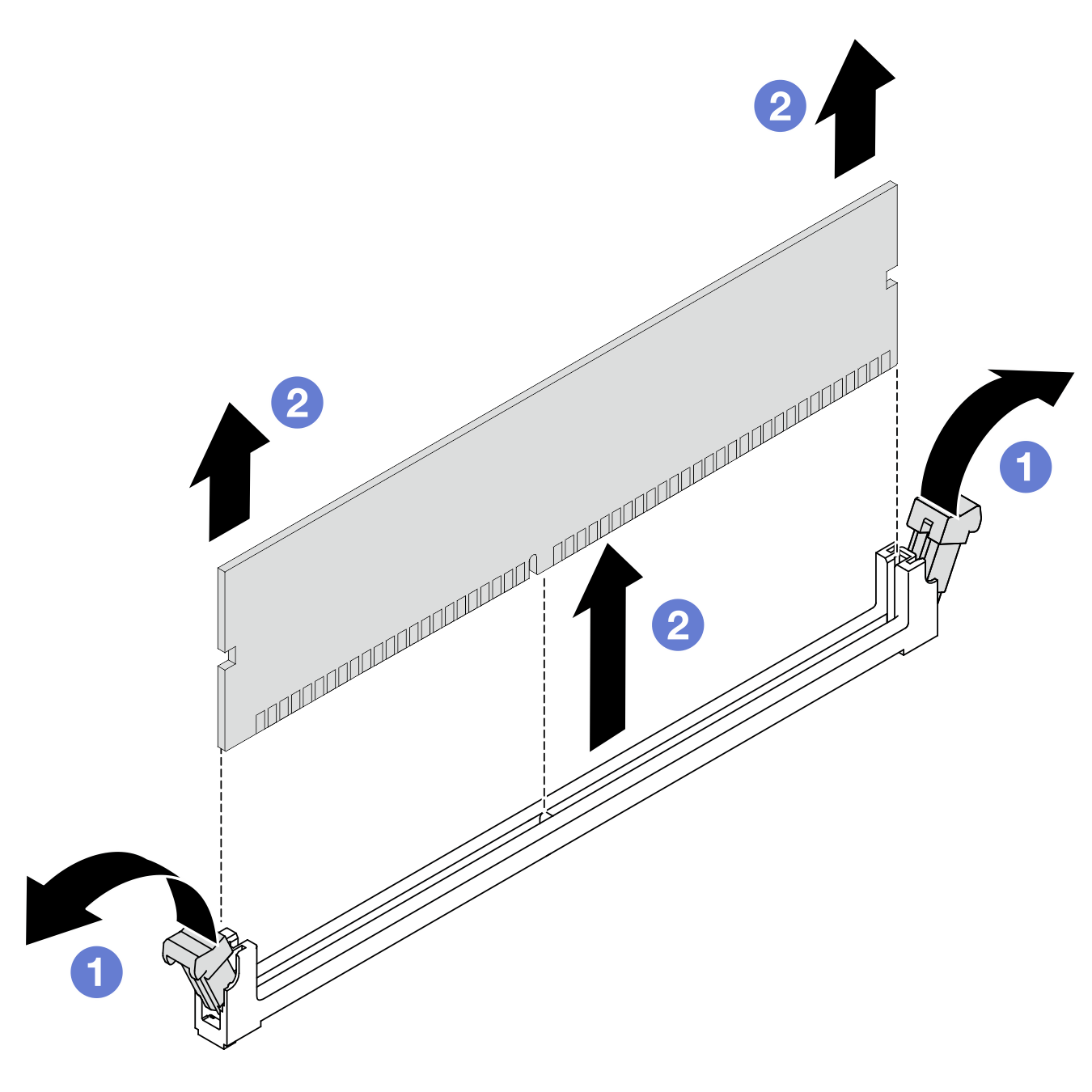

    Figura 2. Rimozione del modulo di memoria
    Memory module removal
    1. Aprire delicatamente il fermo di blocco su entrambe le estremità dello slot del modulo di memoria.
    2. Afferrare entrambe le estremità del modulo di memoria e sollevarlo con cautela per estrarlo dallo slot.
Dopo aver terminato
  1. Uno slot del modulo di memoria deve essere installato con un modulo di memoria o un elemento di riempimento del modulo di memoria. Vedere Installazione di un modulo di memoria.
  2. Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
