메모리 모듈 제거

다음 정보를 사용하여 메모리 모듈을 제거하십시오.

절차

1. 서버가 랙에 설치되어 있는 경우 랙 슬라이드 레일에서 서버를 밀어 윗면 덮개에 액세스하거나 랙에서 서버를 제거하십시오. 서버 교체의 내용을 참조하십시오.
2. 다음 단계 중 하나를 수행합니다.
   1. 앞면 메모리 모듈(메모리 모듈 33-64)을 교체하려면 다음을 제거하십시오.

      1. 앞쪽 윗면 덮개를 제거하십시오. 앞면 윗면 덮개 제거의 내용을 참조하십시오

      2. 앞면 공기 조절 장치를 제거하십시오. 앞면 공기 조절 장치 제거의 내용을 참조하십시오.

   2. 뒷면 메모리 모듈(메모리 모듈 1-32)을 교체하려면 다음을 제거하십시오.

      1. 앞쪽 윗면 덮개를 제거하십시오. 앞면 윗면 덮개 제거의 내용을 참조하십시오

      2. 뒤쪽 윗면 덮개를 제거하십시오. 뒷면 윗면 덮개 제거의 내용을 참조하십시오.

      3. 크로스바를 제거하십시오. 크로스바 제거의 내용을 참조하십시오.

      4. PCIe 라이저를 제거하십시오. PCIe 라이저 제거의 내용을 참조하십시오.

      5. 뒷면 공기 조절 장치를 제거하십시오. 뒷면 공기 조절 장치 제거의 내용을 참조하십시오.

      6. 2U 성능 PHM이 설치된 경우 이를 제거하여 메모리 모듈 슬롯에 액세스하십시오. 프로세서 및 방열판 제거의 내용을 참조하십시오.
         주

         이 절차는 숙련된 기술자가 수행해야 합니다.
3. 시스템 보드 어셈블리에서 필요한 메모리 모듈 슬롯을 찾으십시오.
   그림 1. 메모리 모듈 및 프로세서 레이아웃


4. 슬롯에서 메모리 모듈을 제거하십시오.
   주의

   고정 클립이 파손되거나 메모리 모듈 슬롯이 손상되지 않도록 하려면 클립을 조심스럽게 취급하십시오.

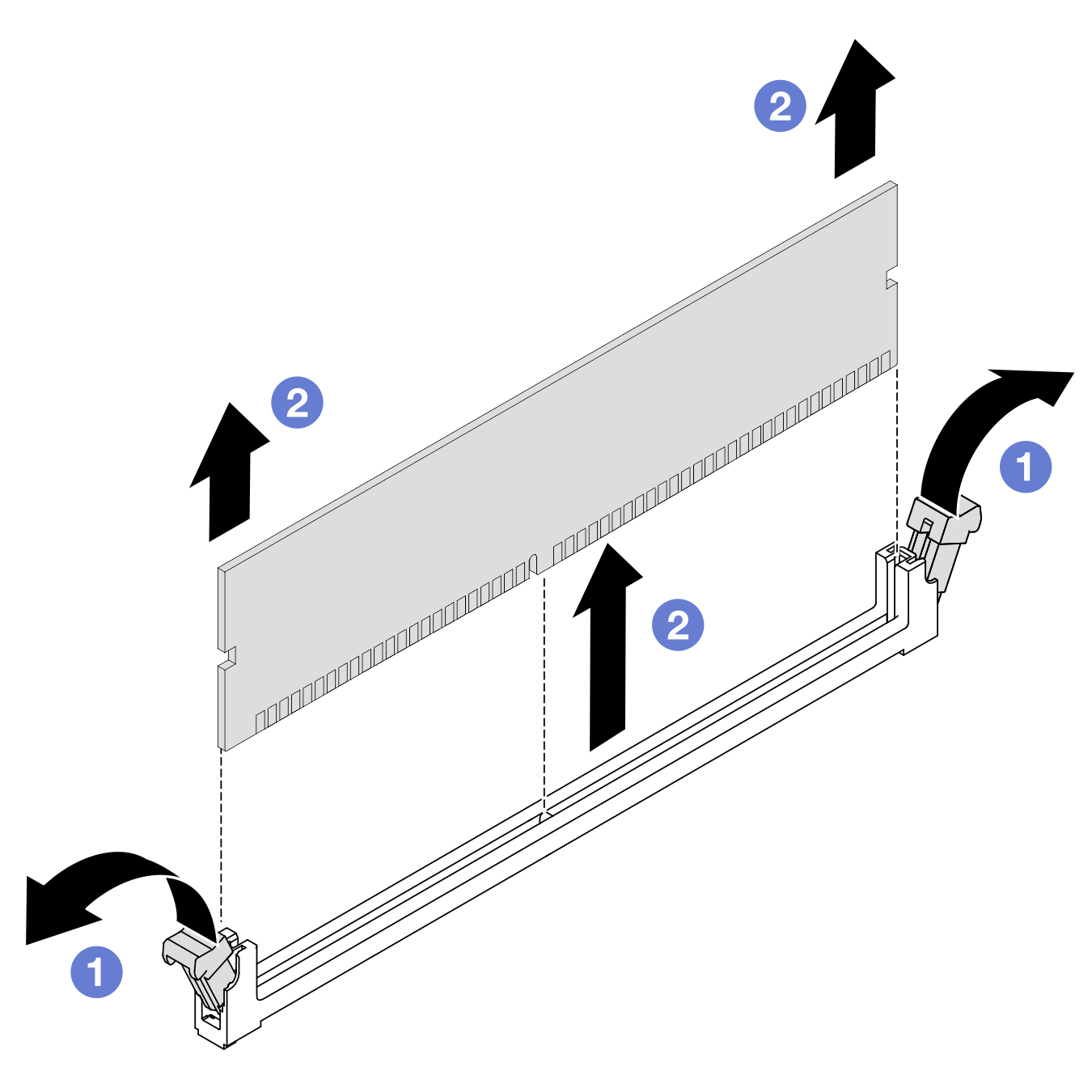

   그림 2. 메모리 모듈 제거


   1. 메모리 모듈 슬롯 양쪽 끝에 있는 고정 클립을 조심스럽게 여십시오.
   2. 메모리 모듈의 양쪽 끝을 잡고 조심스럽게 위로 잡아 당겨 슬롯에서 제거하십시오.
