Снятие модуля памяти

Ниже приведены сведения по снятию модуля памяти.

Об этой задаче

Внимание

Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.
Обязательно снимите или установите модуль памяти в течение 20 секунд после отключения шнуров питания от системы. Это позволит полностью обесточить систему и гарантировать безопасность при работе с модулем памяти.
Если сменный модуль памяти не устанавливается в то же гнездо, убедитесь в наличии заглушки модуля памяти.
Модули памяти чувствительны к статическому электричеству и требуют особого обращения. См. стандартные рекомендации в разделе Работа с устройствами, чувствительными к статическому электричеству:

Важное замечание

Извлекать и устанавливать модули памяти следует отдельно для каждого процессора.

Процедура

Внимание

Обязательно снимите или установите модуль памяти в течение 20 секунд после отключения шнуров питания от системы. Это позволит полностью обесточить систему и гарантировать безопасность при работе с модулем памяти.

Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхним кожухам, или извлеките сервер из стойки. См. раздел Замена сервера.
Выполните одно из следующих действий:
1. Чтобы заменить передний модуль памяти (33–64), выполните следующие действия.
  1. Снимите передний верхний кожух. См. раздел Снятие переднего верхнего кожуха
  2. Снимите передний дефлектор. См. раздел Снятие переднего дефлектора.
2. Чтобы заменить задний модуль памяти (1–32), выполните следующие действия.
  1. Снимите передний верхний кожух. См. раздел Снятие переднего верхнего кожуха
  2. Снимите задний верхний кожух. См. раздел Снятие заднего верхнего кожуха.
  3. Снимите платы-адаптеры Riser PCIe. См. раздел Снятие платы-адаптера Riser PCIe.
  4. Снимите поперечную планку. См. раздел Снятие поперечной планки.
  5. Снимите задний дефлектор. См. раздел Снятие заднего дефлектора.
  6. Если установлены модули PHM 2U повышенной мощности, снимите их, чтобы получить доступ к гнездам модулей памяти. См. раздел Снятие процессора и радиатора.
    Прим.
    Эта процедура должна выполняться квалифицированным специалистом.
Найдите необходимое гнездо модуля памяти на блоке материнской платы.
Рис. 1. Расположение модулей памяти и процессоров
Извлеките модуль памяти из гнезда.
Внимание
Чтобы не сломать фиксирующие защелки и не повредить гнезда модуля памяти, обращайтесь с защелками аккуратно.

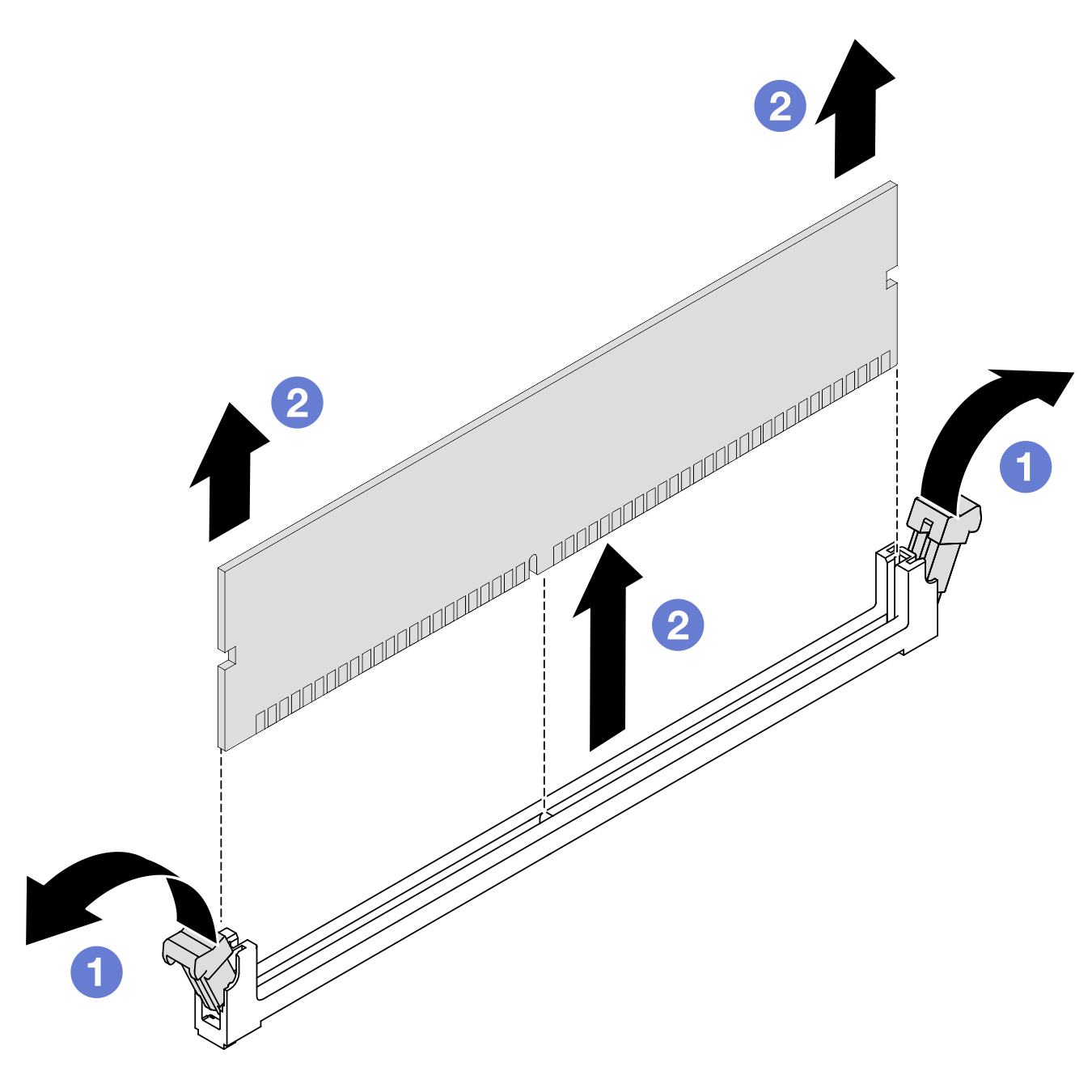

Рис. 2. Снятие модуля памяти
1. Осторожно откройте фиксирующую защелку на каждом конце гнезда модуля памяти.
2. Возьмите модуль памяти за оба конца и осторожно извлеките его из гнезда.

После завершения

В гнезде модуля памяти должен быть установлен модуль памяти или заглушка модуля памяти. См. раздел Установка модуля памяти.
При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
